Rittal 2500470 door position switch with connection cable 800 mm black content_copy

Der Rittal SZ 2500470 ist ein Türpositionsschalter mit integrierter Anschlussleitung, speziell entwickelt für den einfachen und zeitsparenden Anschluss der Systemleuchte LED in Schaltschränken. Das Gerät dient als mechanischer Schalter, der die Beleuchtung automatisch ein- oder ausschaltet, sobald die Schranktür geöffnet oder geschlossen wird. Die Ausführung in schwarz passt sich optisch in die Standardfarbgebung von Rittal-Systemen ein. Die Anschlussleitung hat eine Länge von 800 mm und ist mit einem Querschnitt von 0,75 mm² (entsprechend AWG 18) ausgeführt, was eine zuverlässige Stromübertragung bei geringem Platzbedarf gewährleistet. Die Leitung entspricht der Norm CYJV2, die für Netzanschlussleitungen in industriellen Anwendungen gilt. Der Schalter selbst erfüllt die Norm NKCR, die für Türpositionsschalter in Schaltschränken relevant ist.

Einsatzbereiche
Der Türpositionsschalter wird primär in industriellen Schaltschränken eingesetzt, insbesondere in Kombination mit der LED-Systemleuchte von Rittal. Er ermöglicht eine automatisierte Beleuchtungskontrolle, die bei geöffneter Tür aktiviert wird, um den Arbeitsbereich im Schrank zu beleuchten. Dies verbessert die Arbeitssicherheit und die Sichtbarkeit von Bauteilen während Wartungs- oder Montagearbeiten. Die Anwendung erfolgt in elektrischen Anlagen, wo eine sichere und zuverlässige Schaltfunktion erforderlich ist. Die Bemessungsbetriebsspannung beträgt 230 V (AC) und 24 V (DC), was die Verwendung in verschiedenen Betriebsspannungsumgebungen ermöglicht. Der elektrische Anschluss ist für einen Strom von 2,5 A ausgelegt, was für typische LED-Beleuchtungssysteme ausreichend ist.

Funktionen und Ausstattung im Detail

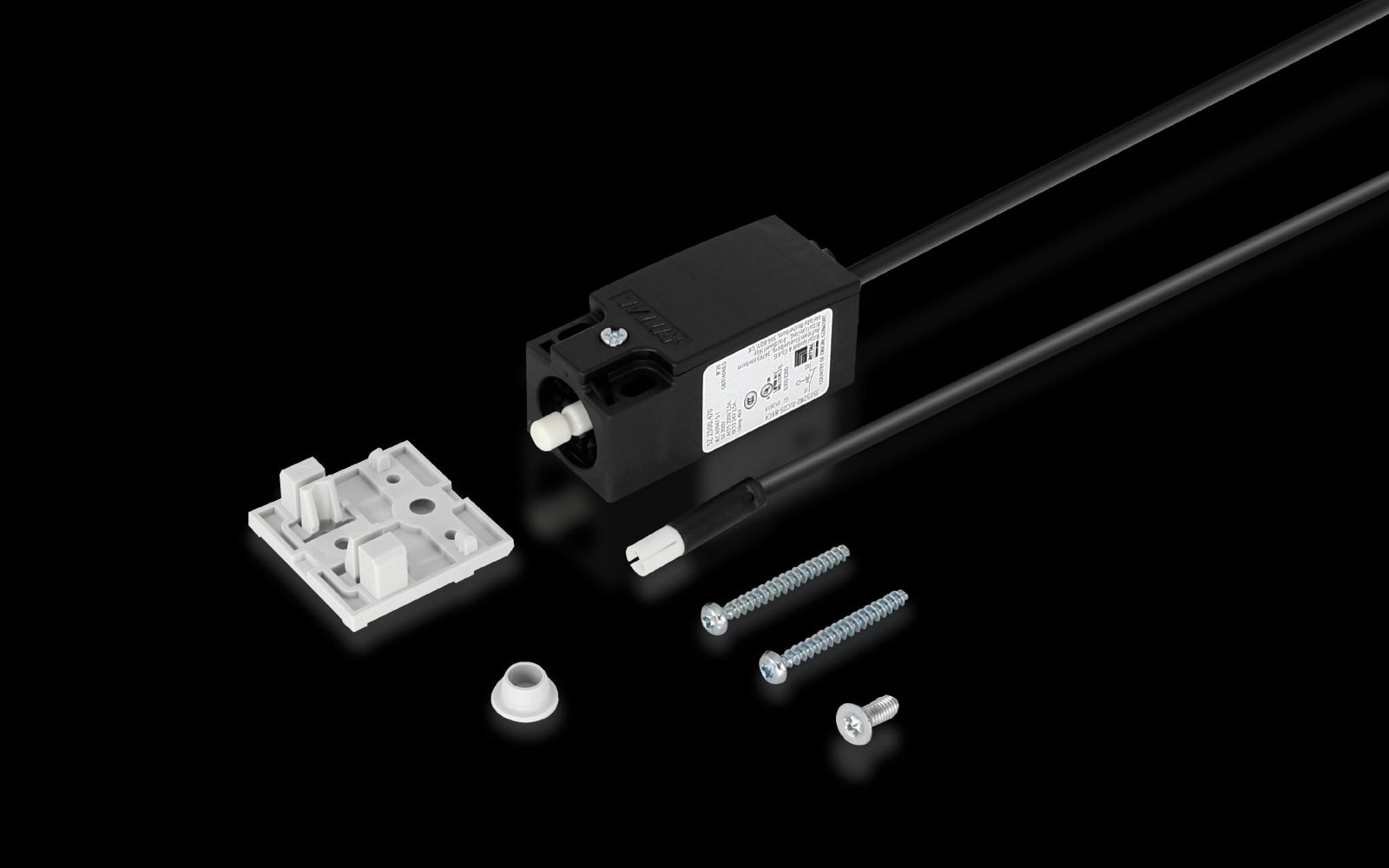

Der Schalter verfügt über eine integrierte Anschlussleitung, die direkt an die LED-Systemleuchte angeschlossen wird. Die Länge von 800 mm bietet ausreichend Spielraum für die Montage in verschiedenen Schrankgrößen. Die Abmessungen des Schalters betragen 31 mm (Breite), 78 mm (Höhe) und 30 mm (Tiefe), was ihn kompakt und platzsparend gestaltet. Die Lieferung umfasst Befestigungsmaterial, das für die Montage am Schrank oder an der Tür notwendig ist. Die Farbe Schwarz sorgt für eine einheitliche optische Gestaltung im Schaltschrank.

Technik verständlich erklärt
Der Türpositionsschalter arbeitet mechanisch: Bei der Öffnung der Schranktür wird der Schalter durch die Bewegung der Tür betätigt und schaltet die LED-Beleuchtung ein. Bei Schließung der Tür wird der Schalter zurückgestellt und die Beleuchtung ausgeschaltet. Die Anschlussleitung überträgt die elektrische Verbindung zwischen dem Schalter und der Leuchte. Die Verwendung von AWG 18 (0,75 mm²) gewährleistet eine ausreichende Stromführung bei geringer Leitungsdicke, was die Montage erleichtert. Die Normen CYJV2 und NKCR garantieren die Einhaltung von Sicherheits- und Qualitätsstandards für die verwendeten Leitungen und den Schalter selbst.

Kompatibilität und Zubehör
Der Schalter ist speziell für die Verwendung mit der Rittal LED-Systemleuchte konzipiert. Passendes Zubehör, das im Sortiment angeboten wird, umfasst Kabelbinder L150 mm zur ordnungsgemäßen Befestigung der Anschlussleitung sowie Montagewinkel für Türpositionsschalter, die eine sichere und stabile Montage am Schrank ermöglichen. Diese Komponenten unterstützen die Installation und sorgen für eine ordnungsgemäße Verkabelung.

Montage und Installation
Die Montage erfolgt an der Schranktür oder am Schrankgehäuse, wobei das beiliegende Befestigungsmaterial verwendet wird. Die Anschlussleitung wird direkt an die LED-Systemleuchte angeschlossen. Die Positionierung des Schalters muss so gewählt werden, dass die Türbewegung den Schalter zuverlässig betätigt. Die Anschlussleitung ist bereits vorgefertigt, sodass keine zusätzliche Verkabelung erforderlich ist.

Vorteile im Betrieb
Der Einsatz des Türpositionsschalters reduziert die Notwendigkeit manueller Schaltvorgänge, was die Arbeitsabläufe beschleunigt und die Fehleranfälligkeit verringert. Die automatische Beleuchtungsschaltung erhöht die Sicherheit bei Wartungsarbeiten, da der Arbeitsbereich im Schrank immer bei geöffneter Tür beleuchtet ist. Die integrierte Anschlussleitung und das beiliegende Befestigungsmaterial erleichtern die Installation und reduzieren den Montageaufwand. Die Kompatibilität mit der LED-Systemleuchte gewährleistet eine zuverlässige und wartungsfreundliche Lösung für industrielle Schaltschränke.
