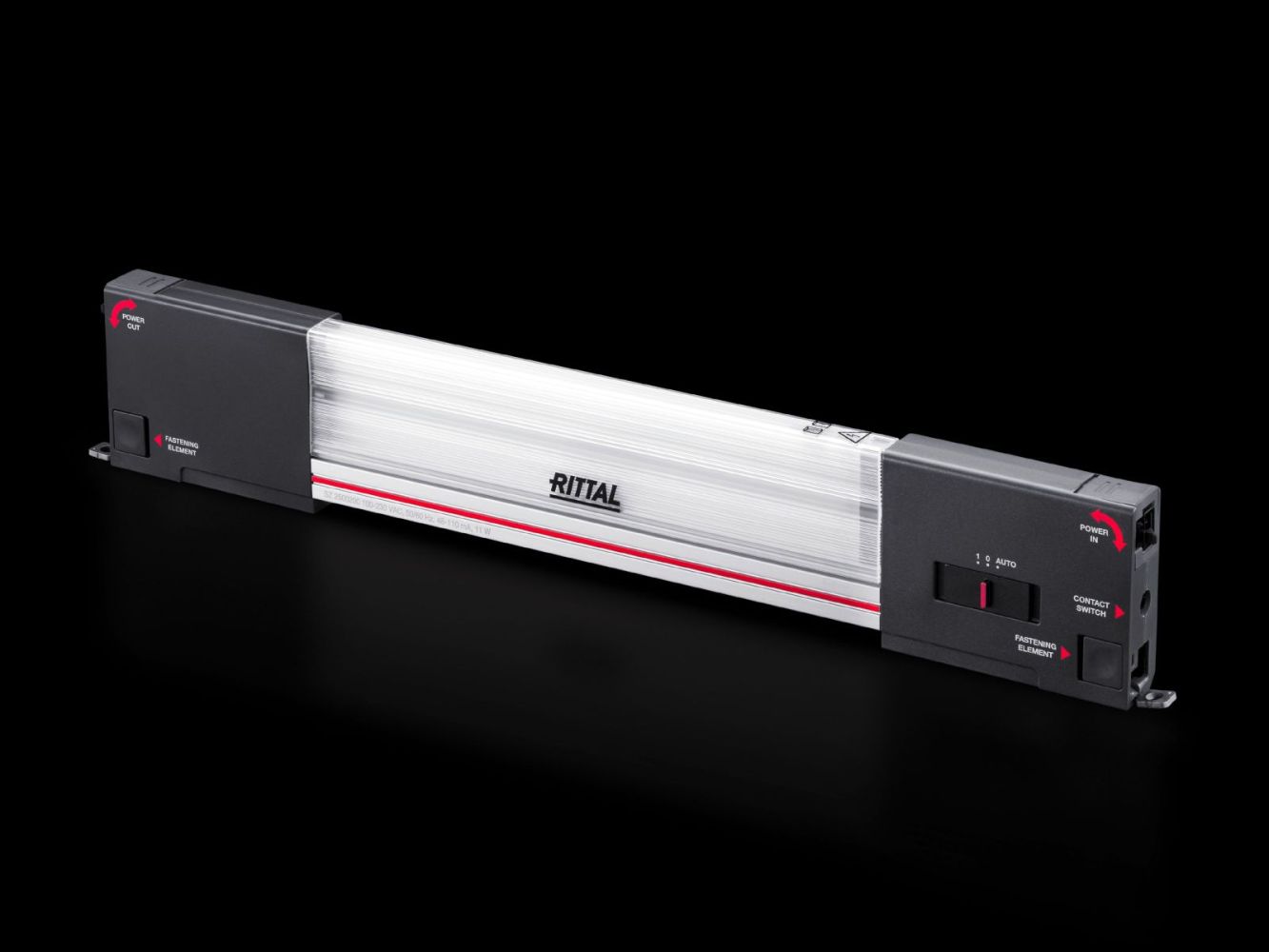

Rittal 2500200 System light LED 11W RAL 7016 content_copy

Die Rittal SZ 2500200 ist eine Systemleuchte LED, speziell entwickelt für die Ausleuchtung im Inneren von Schaltschränken. Mit einer Lichtstärke von 900 Lumen und einer neutralweißen Lichtfarbe von 4000 K sorgt sie für eine gleichmäßige und ausreichende Beleuchtung im gesamten Schrankbereich. Die Leuchte wird mit einer Nennleistung von 11 W betrieben und ist für eine Betriebsspannung von 100 V bis 230 V, 1~, 50 Hz/60 Hz ausgelegt. Die Abmessungen betragen 437 mm (Breite) × 75 mm (Höhe) × 23 mm (Tiefe), wodurch sie sich ideal in Schaltschränke mit 25 mm-Maßraster integrieren lässt. Die Gehäusefarbe entspricht RAL 7016, einem dunkelgrauen Standardton, der sich optisch in industriellen Umgebungen gut einfügt.

Einsatzbereiche
Die Leuchte ist für den Einsatz in industriellen Schaltschränken konzipiert, wo eine zuverlässige und gleichmäßige Beleuchtung für die Wartung, Inspektion und Montage von Baugruppen erforderlich ist. Sie eignet sich besonders für Anlagen, in denen eine klare Sicht auf Schalt- und Steuerungselemente im Inneren des Schaltschranks notwendig ist. Die Montage erfolgt direkt am Schrankprofil, wobei die Leuchte über mehrere Befestigungsmöglichkeiten verfügt.

Funktionen und Ausstattung im Detail

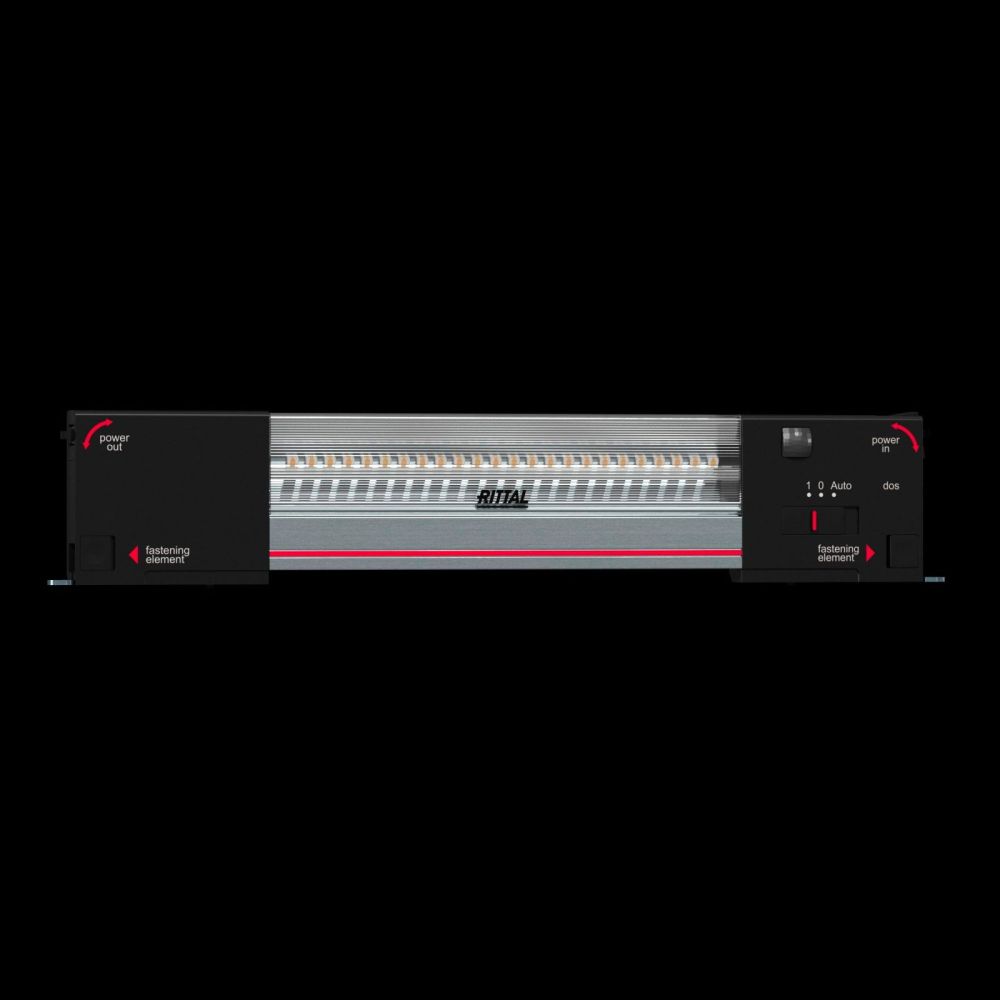

Die SZ 2500200 bietet verschiedene Anschlussmöglichkeiten: Einspeisung (3-polig), Durchgangsverdrahtung (3-polig) sowie die Integration eines Türpositionsschalters. Diese Funktionen ermöglichen eine flexible Verkabelung und die Steuerung der Leuchte über die Schranktür. Die Leuchte ist ohne Steckdose ausgeführt, was die Installation in geschlossenen Schaltschränken unterstützt. Die Montage erfolgt über Verschraubung, Clip-Befestigung oder optional über Magnetbefestigung (Zubehör). Die Lieferung umfasst Befestigungsschrauben, die für die Verschraubung benötigt werden.

Technik verständlich erklärt
Die Leuchte basiert auf LED-Technologie, die eine hohe Lichtausbeute bei geringem Energieverbrauch ermöglicht. Die Bemessungsisolationsspannung beträgt 300 V AC, und die Bemessungsstoßspannungsfestigkeit Phase zu Erde liegt bei 2500 V AC, was die elektrische Sicherheit gewährleistet. Die Schutzklasse II (schutzisoliert) bedeutet, dass die Leuchte ohne zusätzlichen Schutzleiter betrieben werden kann, da die Isolierung ausreichend ist, um einen elektrischen Schlag zu verhindern. Die Schutzart IP 20 nach IEC 60 529 schützt vor Berührung mit Fingern und gegen festen Fremdkörpern, jedoch nicht gegen Wasser oder Staub – sie ist daher für den Innenbereich vorgesehen.

Kompatibilität und Zubehör
Dazu gehören Anschlussleitungen in verschiedenen Längen (z. B. 1000 mm oder 3000 mm), Anschlusskabel für Einspeisung und Durchgangsverdrahtung, Türpositionsschalter mit Anschlussleitung, Montagewinkel sowie ein Befestigungssatz mit Magnetbefestigung. Diese Komponenten ermöglichen eine anwendungsspezifische Anpassung der Verkabelung und Montage.

Montage und Installation
Die Montage erfolgt direkt am Schrankprofil mit 25 mm-Maßraster. Die Befestigung erfolgt entweder durch Verschraubung (inklusive Schrauben im Lieferumfang) oder über Clip-Befestigung. Die Leuchte ist so konzipiert, dass sie sich leicht in bestehende Schaltschrankkonstruktionen integrieren lässt.

Vorteile im Betrieb
Die LED-Technik sorgt für eine lange Lebensdauer und geringe Wartung. Die gleichmäßige Lichtverteilung und die hohe Lichtstärke von 900 Lumen gewährleisten eine gute Sichtbarkeit im Schaltschrank. Die Betriebstemperaturbereich von -20 °C bis 55 °C ermöglicht den Einsatz in verschiedenen industriellen Umgebungen. Die Schutzklasse II und die IP 20-Schutzart sichern einen sicheren Betrieb im Innenbereich. Die modulare Konstruktion mit verschiedenen Anschluss- und Montagemöglichkeiten bietet Flexibilität bei der Installation und Anpassung an unterschiedliche Schaltschrankkonfigurationen.
