Rittal 1095000 AX compact enclosure 1-door W x H x D: 800 x 400 x 300 mm content_copy

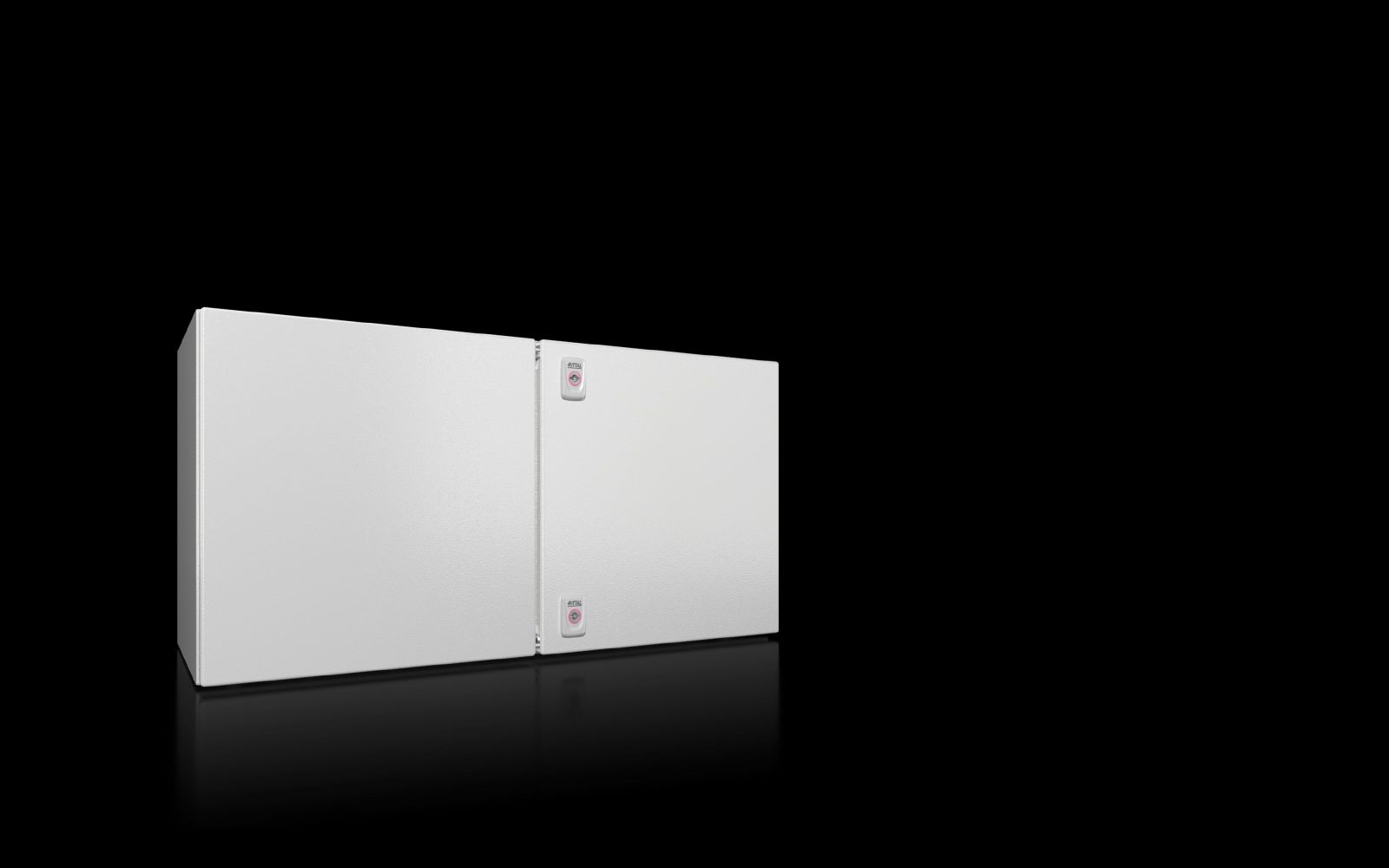

Der Rittal AX 1095000 ist ein Kompakt-Schaltschrank aus Stahlblech, konzipiert für den Einsatz in industriellen Anlagen und Elektroinstallationen. Das Gehäuse hat die Abmessungen 800 mm (Breite) × 400 mm (Höhe) × 300 mm (Tiefe) und ist doppeltürig ausgeführt. Es verfügt über eine integrierte Montageplatte sowie zwei Vorreiberverschlüsse mit 3 mm Doppelbart-Einsatz, die eine sichere Verschließung gewährleisten. Die Oberfläche ist tauchgrundiert und außen pulverbeschichtet in Strukturlack-Optik, Farbe RAL 7035, was eine hohe Korrosionsbeständigkeit und beständigkeit gegen Mineralöle, Schmierstoffe und Lösungsmittel bietet.

Einsatzbereiche
Der Schaltschrank eignet sich für den Einsatz in Produktionsanlagen, Maschinenbau, Automatisierungstechnik und anderen industriellen Umgebungen, wo eine robuste und schutzgeführte Abdeckung für elektrische Komponenten erforderlich ist. Die Schutzart IP 55 nach EN 60 529 schützt vor Staub und spritzendem Wasser, was ihn auch für Außenbereiche geeignet macht. Die UL-Prüfung nach Type 1 und Type 12 ermöglicht den Einsatz in nordamerikanischen Märkten. Der IK-Code IK10 garantiert einen hohen mechanischen Schutz gegen mechanische Einwirkungen.

Funktionen und Ausstattung im Detail

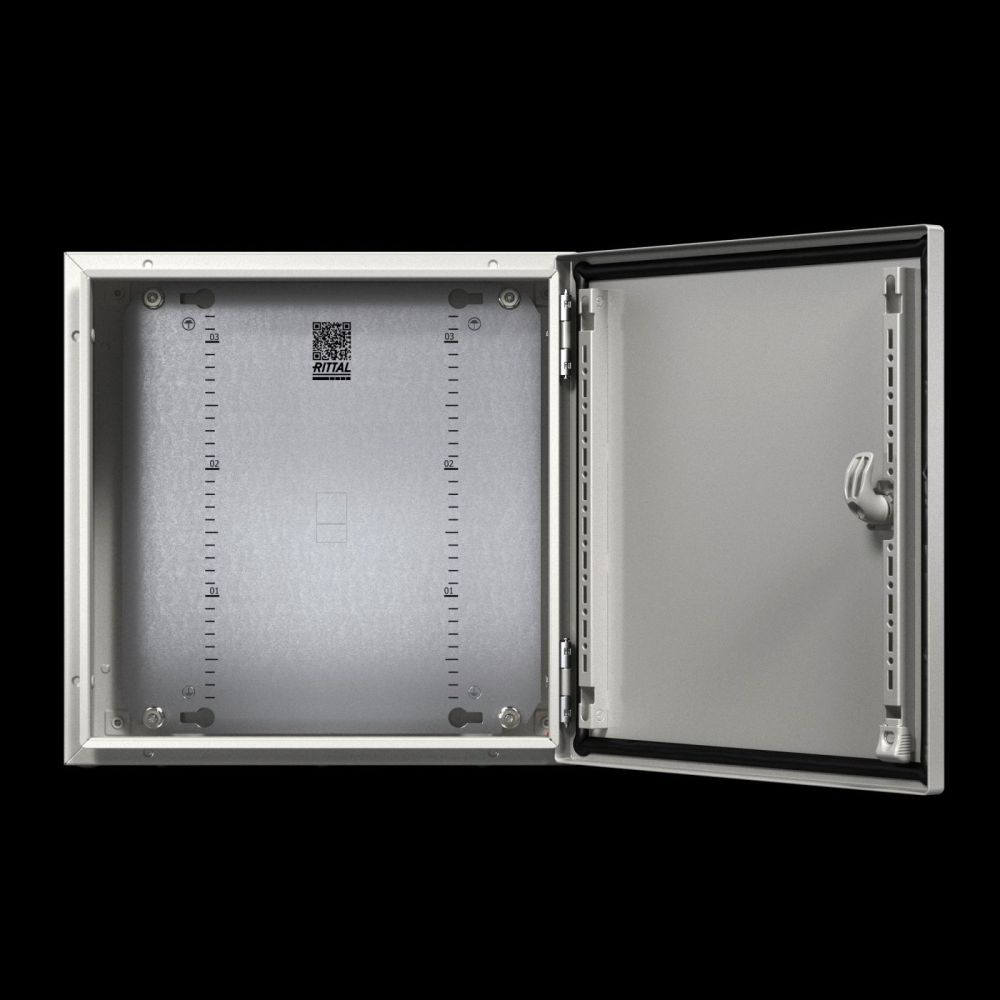

Das Gehäuse besteht aus Stahlblech mit einer Materialstärke von 1,5 mm, die Türen aus 2 mm starkem Stahlblech. Die Türen sind mit einer umlaufend eingeschäumten PU-Dichtung versehen, die eine dichte Abdichtung gewährleistet. Die Montageplatte hat die Abmessungen 750 mm × 375 mm und ist verzinkt, mit Schlüssellochung für Erdung und Maßaufdruck. Im Gehäuseboden sind zwei Flanschplatten der Größe 5 integriert, die eine sichere Befestigung ermöglichen. Die Türlochleiste ist beidseitig senkrecht angeordnet und unterstützt die Montage von Zubehör.

Technik verständlich erklärt
Ein zentrales Merkmal des AX 1095000 ist das integrierte 25 mm-System-Raster durch eingeprägte Gehäusenocken in Dach, Boden und Seitenwänden. Dieses patentierte System ermöglicht die einfache und bohrfreie Montage von Innenausbauschienen und weiterem Zubehör. Die Bodenausbauschiene bietet eine zusätzliche Montageebene und erhöht die Traglast. Die Schutzart IP 55 und die UL-Zulassung Type 1/Type 12 gewährleisten den Einsatz in anspruchsvollen Umgebungen. Die Oberflächenbehandlung mit Nanokeramik, Tauchgrundierung und Strukturpulverbeschichtung sorgt für Langzeitbeständigkeit.

Kompatibilität und Zubehör
Der Schaltschrank ist mit dem Rittal Konfigurator RiPanel kompatibel, der eine einfache Planung und Konfiguration ermöglicht. Passendes Zubehör umfasst Verschluss-Einsätze aus Zink-Druckguss, Schlosskastenabdeckungen, Wandbefestigungswinkel, Anreihsätze für AX, KX, AE, KL, Knebelgriffe, Handgriffe, Sockel-Blenden und -Eckstücke sowie das AS Multitool AX/VX 4052000. Diese Komponenten erweitern die Funktionalität und Anpassungsmöglichkeiten des Schaltschranks.

Montage und Installation
Die Montage erfolgt über die integrierten Flanschplatten im Gehäuseboden. Die Montageplatte ist mit Ringschweißmuttern befestigt und bietet eine stabile Grundlage für die Installation von Baugruppen. Die Türen öffnen sich bis zu 130° (nachrüstbar auf 180°) und sind mit Scharnieren verschraubt. Die Verschlüsse sind als Vorreiber ausgeführt und können mit verschiedenen Einsätzen ergänzt werden.

Vorteile im Betrieb
Der AX 1095000 bietet eine hohe mechanische Stabilität, eine langlebige Oberflächenbeschichtung und eine flexible Innenausbaufähigkeit. Die bohrfreie Montage von Schienen und Zubehör reduziert die Installationszeit und erhöht die Zuverlässigkeit. Die integrierten QR-Codes auf Korpus, Tür und Typenschild ermöglichen eine eindeutige Kennzeichnung und den einfachen Zugriff auf Produktinformationen und Dokumentationen. Die Kombination aus robustem Design und modularem System macht den Schaltschrank zu einer vielseitigen Lösung für industrielle Anwendungen.
