Rittal 6711000 CX console center section W:800 mm content_copy

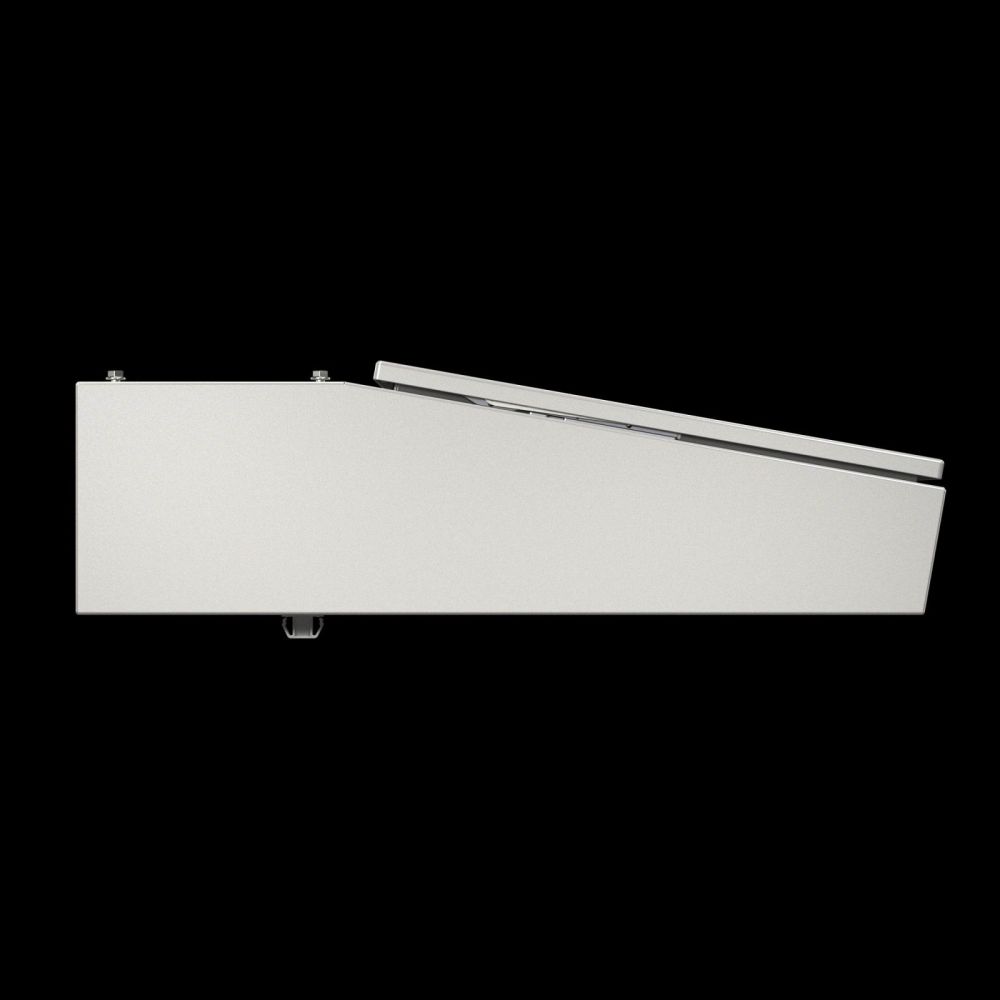

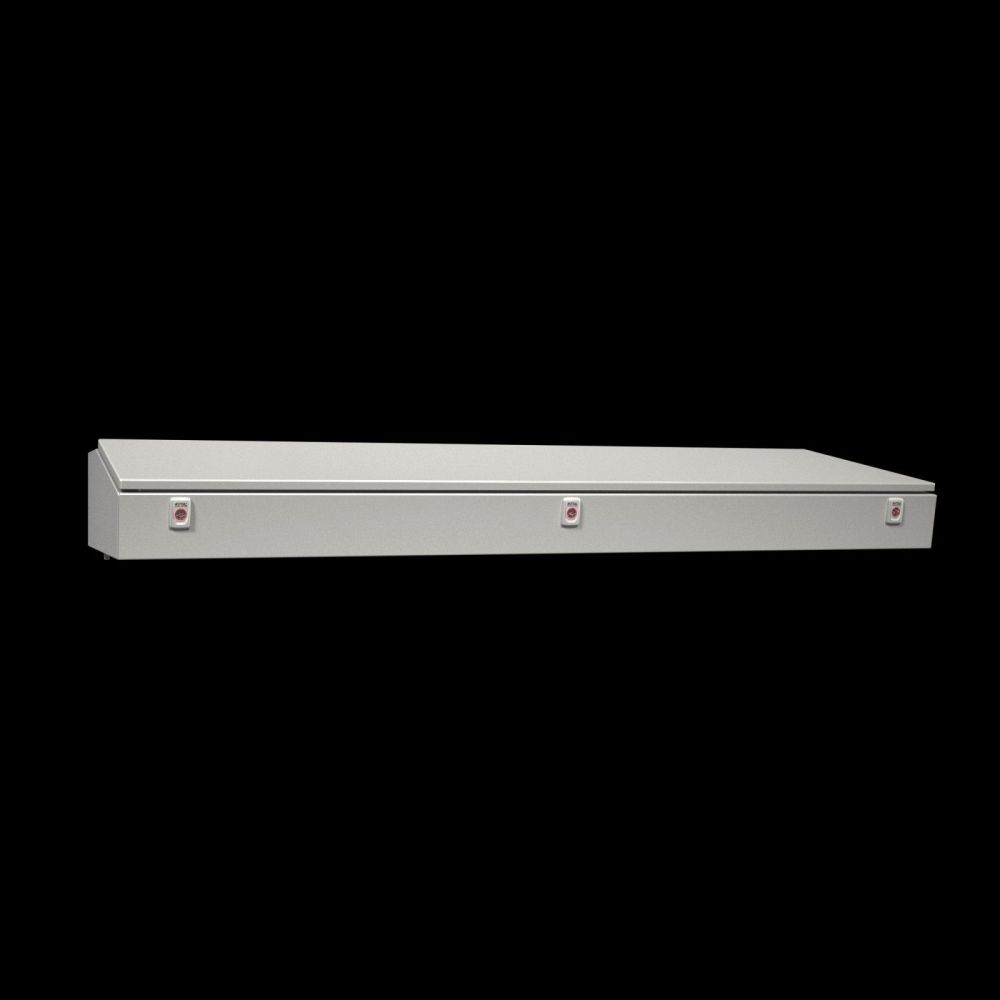

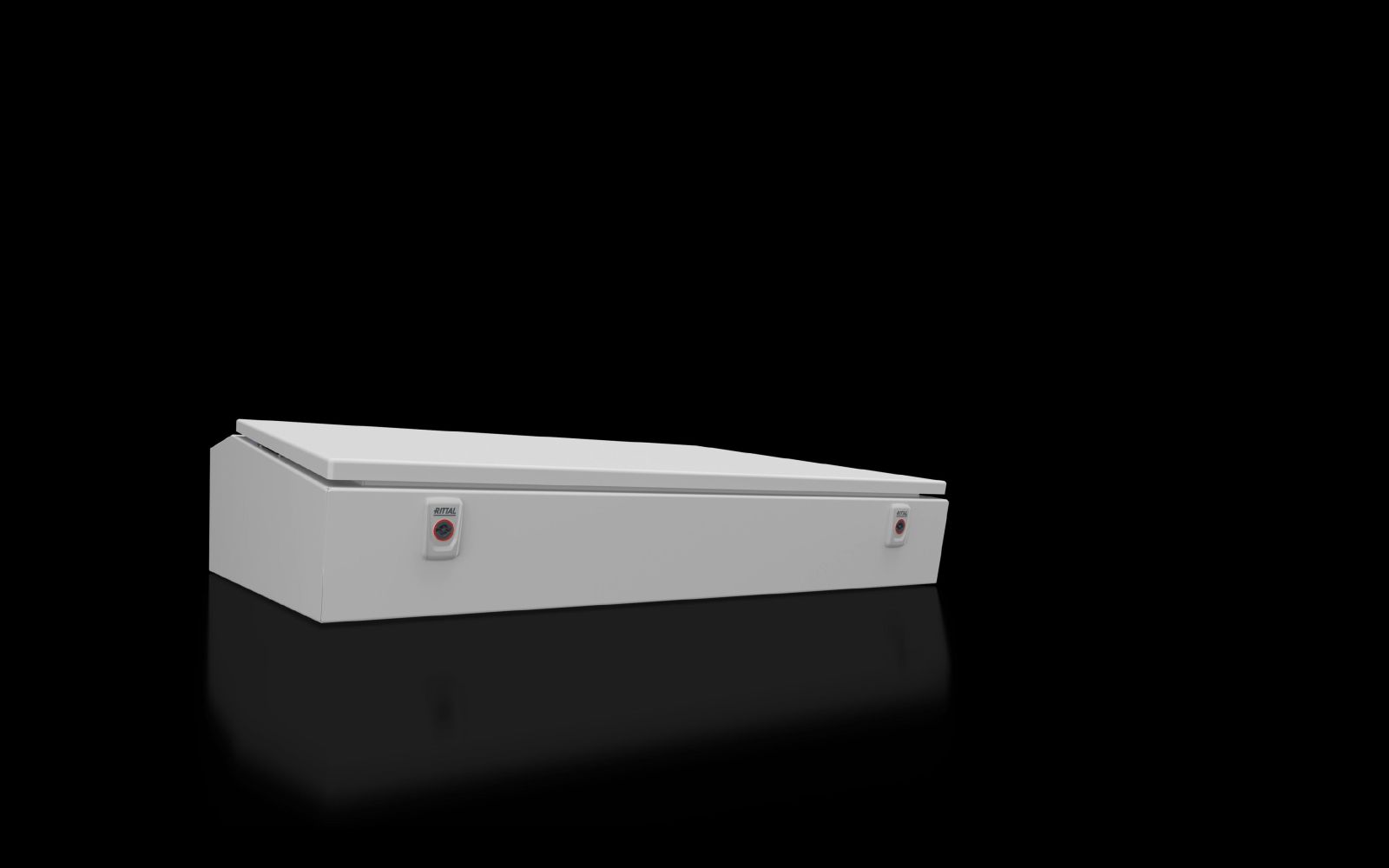

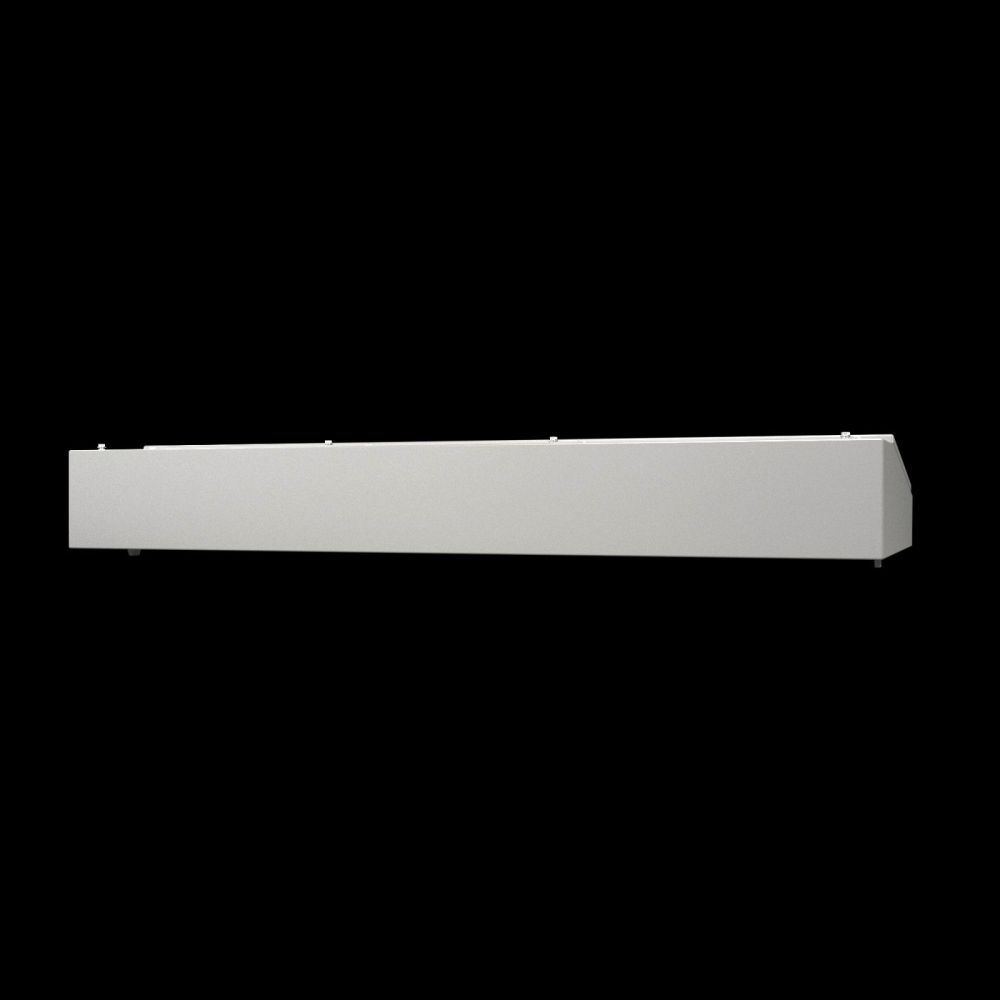

Das Rittal CX 6711000 ist ein Pultmittelteil im CX Pult-System, ausgelegt für den Einsatz in industriellen oder technischen Arbeitsumgebungen, wo eine modulare und robuste Konstruktion von Vorteil ist. Das Gehäuse dient als zentrale Komponente in einem mehrteiligen Pultaufbau, der aus einem Pultunterteil und optional einem Pultoberteil besteht. Die Breite beträgt 800 mm, die Tiefe 745 mm, wobei die Vorderseite eine Höhe von 130 mm und die Rückseite 200 mm aufweist. Das Gehäuse ist aus Stahlblech gefertigt – 1,5 mm für den Gehäusekörper und 2,0 mm für den Pultdeckel – und verfügt über eine umlaufend eingeschäumte PU-Dichtung, die eine dichte Versiegelung gewährleistet. Die Oberfläche ist tauchgrundiert und außen pulverbeschichtet mit Strukturlack in der Farbe RAL 7035, was eine hohe mechanische Beständigkeit und WitterungsBeständigkeit bietet.

Einsatzbereiche
Das Pultmittelteil ist für den Einsatz in industriellen Steuer- und Bedienstationen konzipiert, insbesondere in Umgebungen, in denen eine hohe mechanische Belastbarkeit und Schutz vor Staub und Spritzwasser erforderlich sind. Es eignet sich für Anlagen in der Fertigungsindustrie, der Energieversorgung oder im Maschinenbau, wo Bedienfelder mit integrierten Schaltschränken oder Steuerungselementen installiert werden. Die Schutzart IP 55 nach IEC 60 529 gewährleistet Schutz gegen Staub und spritzendes Wasser, während die Schutzart NEMA 1 und NEMA 12 die Eignung für Innen- und leicht verschmutzte Umgebungen bestätigt. Der IK-Code IK10 garantiert eine hohe mechanische Festigkeit gegen mechanische Einwirkungen wie Stöße oder Erschütterungen.

Funktionen und Ausstattung im Detail

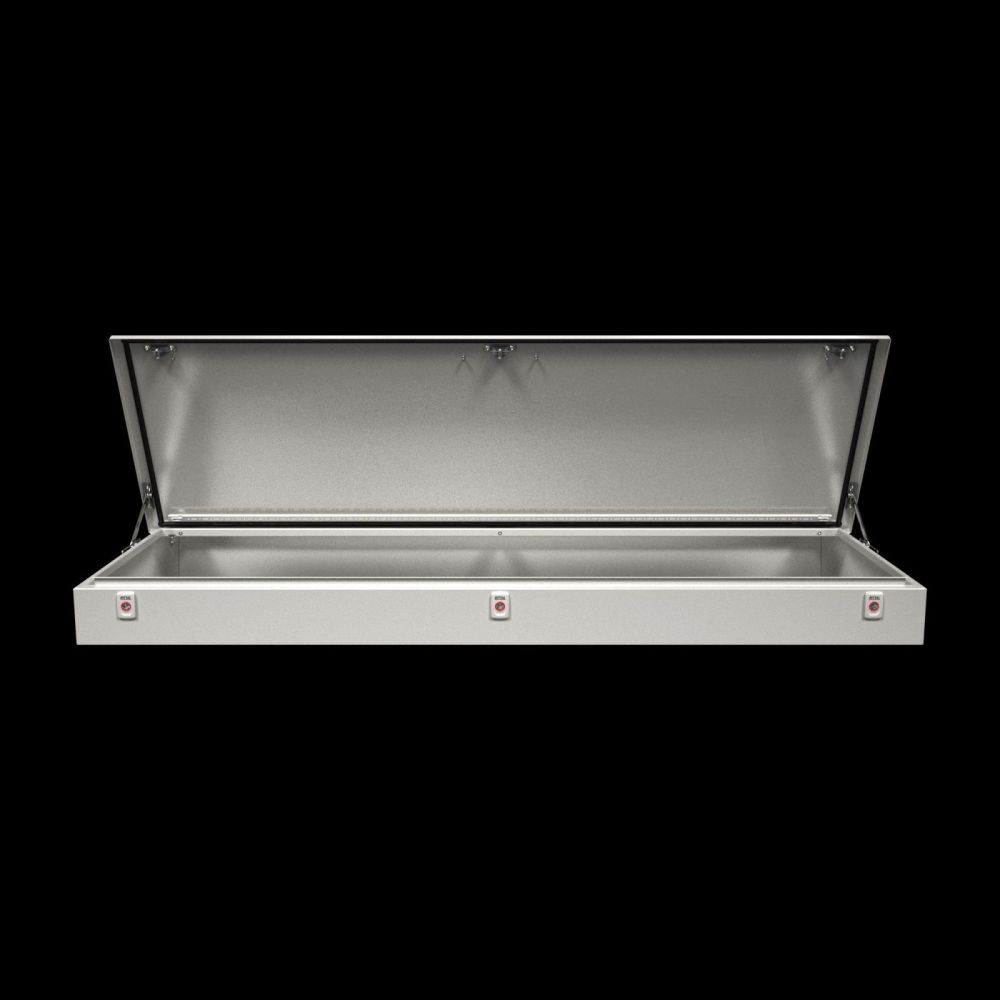

Das Gehäuse wird mit einem hinten scharnierten Deckel geliefert, der über zwei Aufsteller mit automatischer Verriegelung gesichert wird. Die Entriegelung erfolgt links automatisch, rechts manuell, was eine sichere und bequeme Bedienung ermöglicht. Im Gehäuseboden ist eine Öffnung zur Kabeldurchführung integriert, die eine strukturierte Verkabelung unterstützt. Die Verschlussmechanik besteht aus zwei Vorreibern mit einem 3 mm Doppelbart-Einsatz, die eine sichere Verschließung gewährleisten.

Technik verständlich erklärt
Die Verwendung von Stahlblech in den genannten Dicken sorgt für eine hohe Stabilität und Langlebigkeit des Gehäuses. Die PU-Dichtung sorgt für eine dichte Abdichtung, die die Eindringung von Staub und Feuchtigkeit verhindert. Die Pulverbeschichtung in RAL 7035 bietet nicht nur eine ansprechende Optik, sondern auch einen hohen Korrosionsschutz. Die automatische Verriegelung der Aufsteller ermöglicht ein sicheres und schnelles Öffnen und Schließen des Deckels, wobei die manuelle Entriegelung auf der rechten Seite eine zusätzliche Sicherheit bietet. Die IP 55-Schutzart bedeutet, dass das Gehäuse gegen Staub und spritzendes Wasser geschützt ist, was es für den Einsatz in feuchten oder staubigen Umgebungen geeignet macht.

Kompatibilität und Zubehör
Das Pultmittelteil ist Teil eines modularen Systems und wird in Kombination mit einem Pultunterteil (z. B. CX 6705000) und optional einem Pultoberteil eingesetzt. Für einen zweiteiligen Aufbau ist zusätzlich eine Abschlussplatte für Pultmittelteil erforderlich. Als Zubehör sind verschiedene Komponenten verfügbar, darunter Schubladen für Tastatur und Maus, Montagestege für innere Montageebenen, Schlosskastenabdeckungen aus Zink-Druckguss, Tastaturen mit integriertem Trackball, System-Chassis und Flanschplatten aus Kunststoff oder Metall. Diese Elemente ermöglichen eine individuelle Anpassung des Pultsystems an spezifische Anforderungen.

Montage und Installation
Die Montage erfolgt durch die Verbindung mit einem Pultunterteil, wobei die Aufsteller des Mittelteils in die entsprechenden Halterungen des Unterteils eingehängt werden. Die automatische Verriegelung sorgt für eine sichere Verbindung. Die Kabeldurchführung im Gehäuseboden erleichtert die Verkabelung und ermöglicht eine ordnungsgemäße Integration in bestehende Systeme. Die Installation erfordert keine speziellen Werkzeuge, da die Verriegelung und Montageelemente mechanisch arbeiten.

Vorteile im Betrieb
Das Pultmittelteil bietet eine hohe mechanische Stabilität und Schutzfunktion, die für den Einsatz in industriellen Umgebungen entscheidend sind. Die modulare Bauweise ermöglicht eine flexible Anpassung an unterschiedliche Anforderungen, während die robuste Konstruktion eine lange Lebensdauer gewährleistet. Die integrierte Kabeldurchführung und die sichere Verschlussmechanik unterstützen eine professionelle und wartungsfreundliche Installation.
