Rittal 3238025 SK pleated filter IP55, for filter fan/outlet filter content_copy

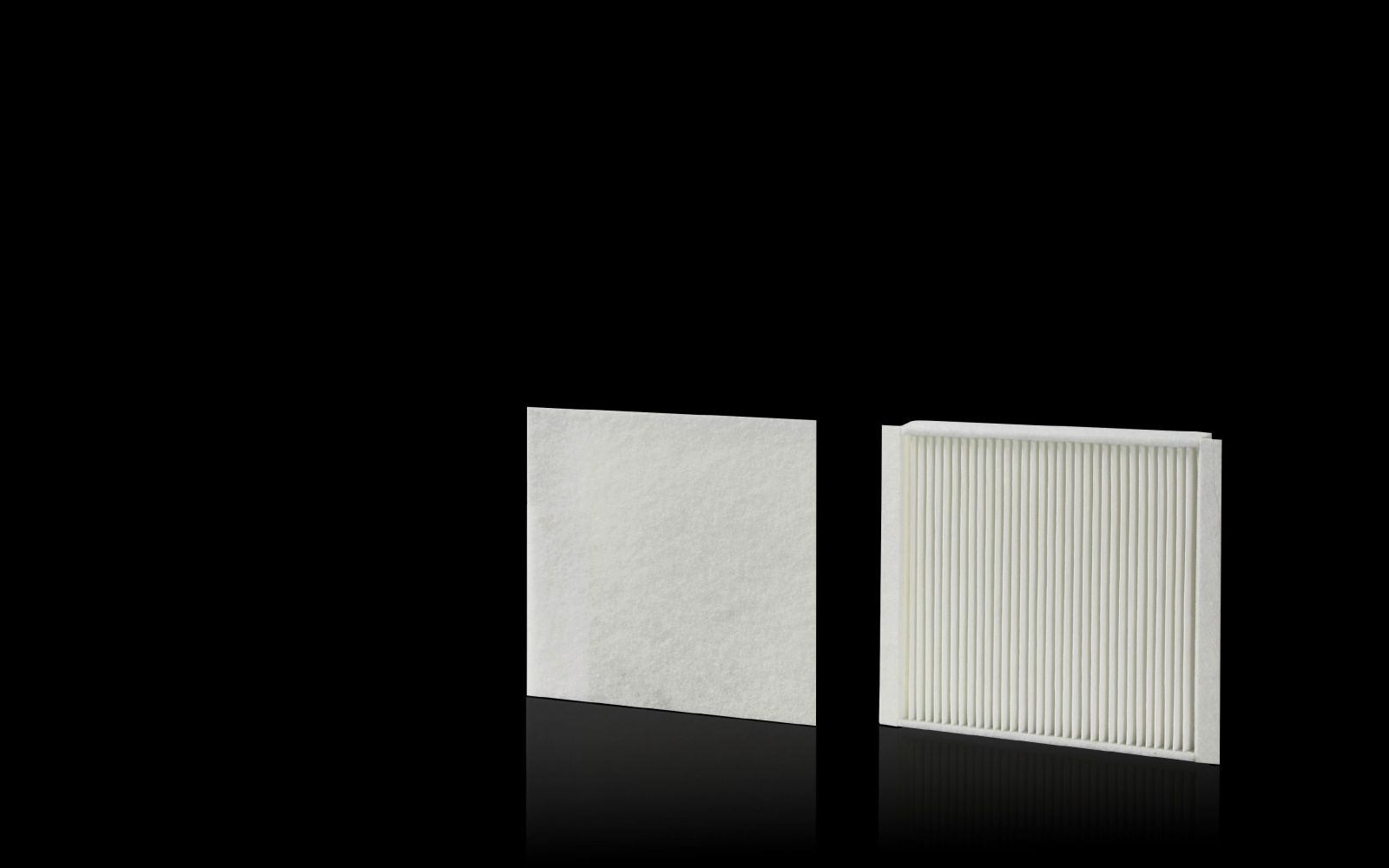

Der Rittal SK 3238025 ist ein Faltenfilter für Filterlüfter und Austrittsfilter, speziell konzipiert für die Verwendung in Schaltschrankklimatisierungssystemen. Er dient der Luftreinigung und Staubabscheidung im Betrieb von Lüftern der Artikelnummern 3238.3xx und 3238.7xx. Die Filtereinheit ist in weißer Farbe ausgeführt und verfügt über eine kompakte Bauform mit den Abmessungen 114 mm (Breite) × 114 mm (Höhe) × 14 mm (Tiefe). Die integrierte Absorbermatte misst 120 mm (Breite) × 120 mm (Höhe) × 2,9 mm (Tiefe) und besteht aus 100 % Polyester. Der Filter selbst setzt sich aus einem Basisgewebe aus Polyester und einem meltblown-Polycarbonat-Layer zusammen, was eine hohe Filterleistung bei gleichzeitig geringem Luftwiderstand ermöglicht.

Einsatzbereiche
Der Filter ist für den Einsatz in Filterlüftern und Austrittsfiltern vorgesehen, insbesondere in Kombination mit den Rittal-Modellen 3238.3xx und 3238.7xx. Er wird in Schaltschränken und technischen Geräten eingesetzt, um die Luftqualität im Inneren zu verbessern und die Verschmutzung von elektronischen Komponenten durch Staub und Partikel zu reduzieren. Die Anwendung erfolgt in industriellen Umgebungen, wo eine kontinuierliche Luftreinigung erforderlich ist, um die Lebensdauer der Geräte zu verlängern und Wartungsintervalle zu verlängern.

Funktionen und Ausstattung im Detail
Die Faltenfiltertechnik ermöglicht im Vergleich zu herkömmlichen Vliesfiltern einen deutlich höheren Volumenstrom, was die Leistung der Lüfter erhöht und den Energieverbrauch senkt. Die verbesserte Filterwirkung sorgt für eine geringere Staubbelastung im Schaltschrank, was die Zuverlässigkeit der installierten Elektronik erhöht. Die längeren Standzeiten des Filters reduzieren die Wartungskosten, da weniger häufige Austauschvorgänge erforderlich sind. Die Absorbermatte aus 100 % Polyester trägt zur zusätzlichen Partikelabscheidung bei und unterstützt die Filterleistung.

Technik verständlich erklärt
Der Filter arbeitet nach dem Prinzip der mechanischen Abscheidung, wobei die Faltenstruktur eine große Filterfläche in kompakter Bauform ermöglicht. Die Kombination aus Polyesterbasis und meltblown-Polycarbonat sorgt für eine hohe Partikelabscheidung, insbesondere im Bereich feiner Staubpartikel. Die Schutzart IP 55 nach IEC 60 529 wird bei Montage im Filterlüfter oder Austrittsfilter erreicht, was bedeutet, dass der Filter gegen Staub und spritzendes Wasser geschützt ist. Dies macht ihn für den Einsatz in industriellen Umgebungen geeignet, in denen eine gewisse Feuchtigkeit oder Staubbelastung vorliegt.

Kompatibilität und Zubehör
Der Filter ist speziell für die Rittal-Filterlüfter und Austrittsfilter mit den Artikelnummern 3238.3xx und 3238.7xx konzipiert. Er ist nicht für den Einsatz in EMV-Filterlüftern geeignet, da diese spezielle elektrische Abschirmung erfordern, die mit diesem Filter nicht kompatibel ist. Die Verpackungseinheit umfasst 5 Stück, was für den Austausch in regelmäßigen Wartungszyklen ausreichend ist.

Montage und Installation
Die Montage erfolgt direkt in die vorgesehenen Filterhalterungen der kompatiblen Lüftermodelle. Es sind keine zusätzlichen Werkzeuge oder Montagehilfen erforderlich. Die Filtereinheit wird einfach in die Halterung eingesetzt und sichert sich durch Formschluss. Die Installation erfolgt ohne zusätzliche Befestigungselemente.

Vorteile im Betrieb
Durch die Faltenfiltertechnik wird der Luftdurchsatz erhöht, was die Kühlleistung der Lüfter verbessert und den Energieverbrauch senkt. Die längeren Standzeiten reduzieren die Wartungshäufigkeit und senken die Betriebskosten. Die hohe Filterleistung sorgt für eine saubere Luft im Schaltschrank, was die Lebensdauer der elektronischen Baugruppen verlängert. Die Schutzart IP 55 gewährleistet eine zuverlässige Funktion in industriellen Umgebungen mit Staub- und Feuchtigkeitsbelastung.
