Rittal 2261550 AX wall-mounted enclosure AX 3-piece W x H x D: 600 x 746 x 573 mm 15 U content_copy

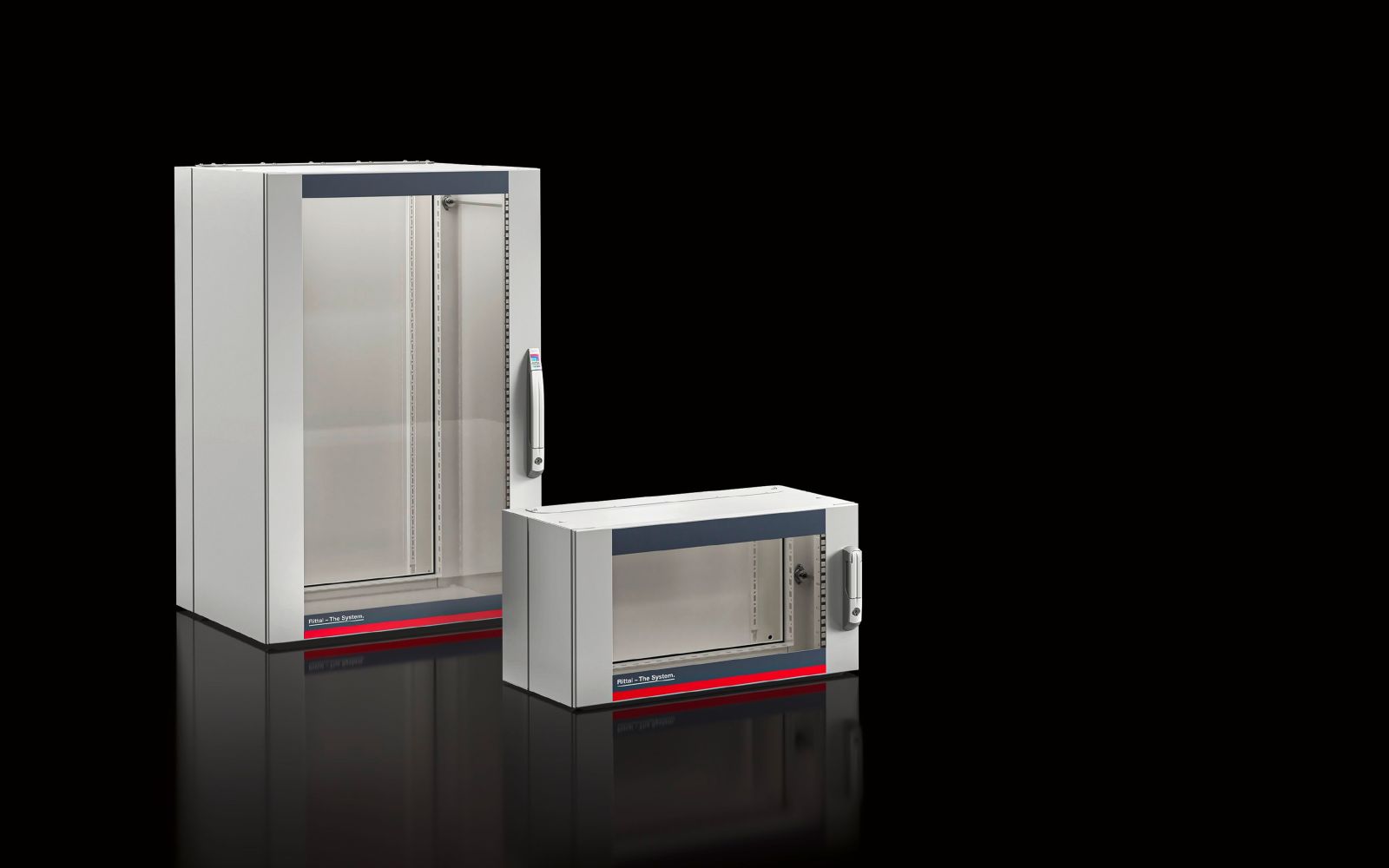

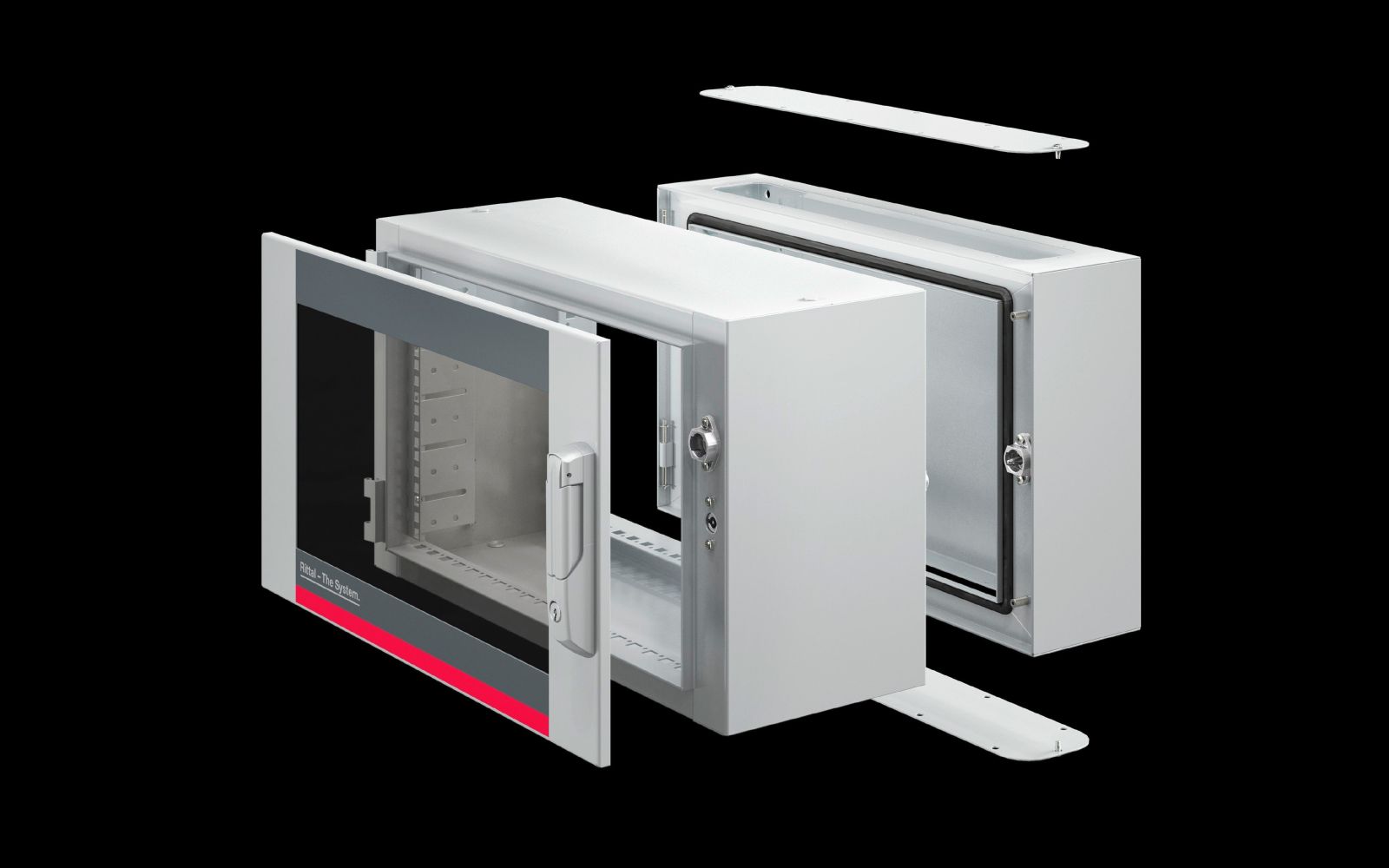

Das Rittal AX 2261550 ist ein 3-teiliges Wandgehäuse für IT-Anwendungen, ausgelegt für den Einsatz in technischen Räumen, Serverräumen oder bei der Installation von Netzwerk- und Kommunikationstechnik an der Wand. Das Gehäuse bietet 15 Höheneinheiten (HE) und verfügt über eine Gesamtabmessung von 600 mm Breite, 745 mm Höhe und 573 mm Tiefe. Die Konstruktion besteht aus einem Wandteil, einem Schwenkteil und einer Design-Sichttür, wodurch ein flexibler und zugänglicher Aufbau entsteht. Die Wand- und Schwenkteile sind aus Stahlblech mit einer Dicke von 1,5 mm gefertigt und pulverbeschichtet in der Farbe RAL 7035. Die Sichtscheibe besteht aus Einscheiben-Sicherheitsglas mit einer Dicke von 3 mm und ist in der Farbe RAL 7035/7015 (schiefergrau) gehalten.

Einsatzbereiche
Das Wandgehäuse ist für den Einsatz in Innenräumen konzipiert, insbesondere in IT-Infrastrukturen, wo eine kompakte und sichere Montage an der Wand erforderlich ist. Die 3-teilige Bauweise ermöglicht einen einfachen Zugang zu den installierten Geräten, wobei das Schwenkteil um die vertikale Achse drehbar ist. Die geschlossene Flanschplatte oben und unten am Wandteil sorgt für eine sichere Kabelführung und verhindert das Eindringen von Fremdkörpern. Die Schutzart IP 54, die in Verbindung mit der geschlossenen Flanschplatte erreicht wird, schützt vor Staub und spritzendem Wasser, was das Gehäuse auch für leicht feuchte Umgebungen geeignet macht.

Funktionen und Ausstattung im Detail
Das Schwenkteil ist mit einem 25 mm-Lochraster im Front- und Rückrahmen ausgestattet, was eine flexible Montage von Geräten ermöglicht. Zwei 48,3 cm ( 19 inch )-Profilschienen sind vorne montiert und bieten eine feste Befestigungsmöglichkeit für IT- und Netzwerkgeräte. Die Design-Sichttür ist mit einem Mini-Komfortgriff versehen, der für die Verwendung mit einem Sicherheitsschließungseinsatz (Typ 3524 E) ausgelegt ist. Der Verschluss im Mittelteil besteht aus einem 3 mm Doppelbart, der eine sichere Verriegelung gewährleistet. Die statische Belastbarkeit des Schwenkteils beträgt 750 N, während das Wandteil eine Belastbarkeit von 250 N aufweist.

Technik verständlich erklärt
Die Konstruktion des Gehäuses ermöglicht eine Einbautiefe von 520 mm, wobei die lichte Breite 502 mm und die lichte Höhe 684 mm beträgt. Die Tiefe des Schwenkteils beträgt 416 mm, während das Wandteil eine Tiefe von 135 mm aufweist. Diese Abmessungen gewährleisten ausreichend Platz für die Montage von Geräten und Kabeln. Die pulverbeschichtete Oberfläche bietet eine hohe Korrosionsbeständigkeit und einen gleichmäßigen Farbauftrag. Die Verwendung von Einscheiben-Sicherheitsglas für die Sichtscheibe erfüllt die Anforderungen an Sicherheit und Transparenz.

Kompatibilität und Zubehör
Das Gehäuse ist Teil des AX/VX Systembaukastens und kann mit verschiedenen Zubehörteilen kombiniert werden, um die Funktionalität zu erweitern. Zu den passenden Zubehörteilen gehören 48,3 cm ( 19 inch )-Fastener, Erdungsschienen, Rangierpaneele, Montagestege, Geräteböden in verschiedenen Tiefen und Farben, C-Profilschienen, IT-Systemleuchten, VX System-Chassis sowie Wandbefestigungshalter und Montageplatten für Klemmenkästen. Diese Komponenten ermöglichen eine individuelle Anpassung an spezifische Anforderungen der Installation.

Montage und Installation
Die Montage erfolgt an der Wand mittels der vorgesehenen Bohrungen im Wandteil. Die geschlossene Flanschplatte oben und unten bietet eine sichere Kabelführung und kann optional gegen Varianten zur Kabeleinführung ausgetauscht werden. Die 3-teilige Struktur erleichtert die Installation und Wartung, da das Schwenkteil um die vertikale Achse drehbar ist und somit ein einfacher Zugriff auf die Geräte ermöglicht wird. Die statische Belastbarkeit der einzelnen Teile gewährleistet eine sichere Montage auch bei schwereren Geräten.

Vorteile im Betrieb
Das Rittal AX 2261550 bietet eine hohe Flexibilität durch seine modulare Bauweise und die Kompatibilität mit dem AX/VX Systembaukasten. Die 3-teilige Struktur ermöglicht einen einfachen Zugang zu den installierten Geräten, was die Wartung und Inspektion erleichtert. Die Schutzart IP 54 schützt vor Staub und spritzendem Wasser, was die Zuverlässigkeit in verschiedenen Umgebungen erhöht. Die pulverbeschichtete Oberfläche und das Sicherheitsglas sorgen für eine robuste und langlebige Konstruktion. Die integrierte Sicherheitsschließung mit Mini-Komfortgriff bietet einen hohen Schutzstandard für die installierten Geräte.
