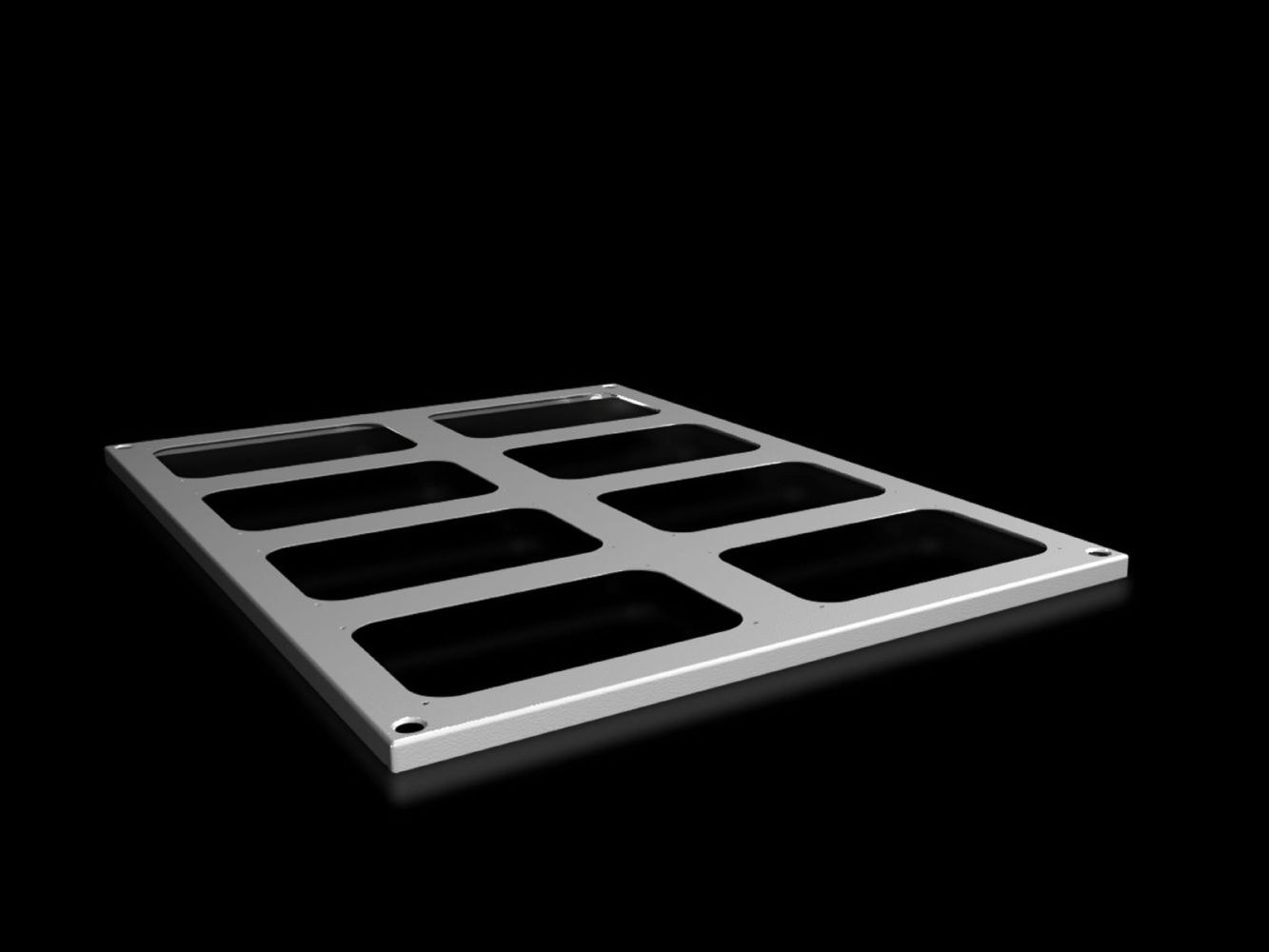

Rittal 9681568 SV roof plate for VX, width: 600x800 mm, for cable entry content_copy

Das Rittal SV 9681568 ist ein Dachblech für Schaltschränke der VX-Serie, speziell ausgelegt für eine Schrankbreite von 600 mm und eine Tiefe von 800 mm. Es dient als Ersatzdach für Schränke, die ursprünglich ohne Dachblech geliefert wurden, oder als Austausch für das Seriendach bei anderen Schrankmodellen. Das Produkt ist aus Stahlblech gefertigt, das eine Wandstärke von 1,5 mm aufweist, und bietet somit eine robuste und stabile Konstruktion für den Einsatz in industriellen Umgebungen. Die Oberfläche ist mit Strukturlack beschichtet, was eine hohe mechanische Beständigkeit und eine gute Widerstandsfähigkeit gegen Verschmutzungen und mechanische Beanspruchung gewährleistet. Die Farbe entspricht der Norm RAL 7035, einem grauen Ton, der in der industriellen Elektrotechnik häufig verwendet wird, um eine einheitliche optische Gestaltung zu ermöglichen.

Einsatzbereiche
Es kann auch als Ersatz für bestehende Seriendächer verwendet werden, um eine bessere Integration von Kabeleinführungen oder eine modifizierte Montagekonfiguration zu ermöglichen. Die Abmessungen von 600 mm Breite und 800 mm Tiefe passen exakt zu den entsprechenden Schrankgrößen der VX-Serie, wodurch eine sichere und präzise Montage gewährleistet ist. Die Verwendung ist insbesondere in Anlagenbau, Maschinenbau und industriellen Steuerungssystemen sinnvoll, wo eine strukturierte und sichere Kabelverlegung über dem Schrank erforderlich ist.

Funktionen und Ausstattung im Detail
Das Dachblech ist speziell für die Montage von Kabeleinführungsflanschen konzipiert. Es sind insgesamt 8 Kabeleinführungsflansche erforderlich, um das Dachblech vollständig zu befestigen und die Kabelverlegung zu ermöglichen. Das Produkt wird jedoch inklusive Befestigungsmaterial geliefert, das die Montage am Schrank ermöglicht. Die Befestigung erfolgt über vorgesehene Bohrungen, die mit den Montagepunkten des Schrankrahmens korrespondieren. Die Strukturlackierung sorgt für eine gleichmäßige Oberfläche, die sowohl ästhetisch ansprechend als auch funktional robust ist.

Technik verständlich erklärt
Das Stahlblech mit einer Dicke von 1,5 mm bietet ausreichende Festigkeit, um die mechanischen Belastungen im Betrieb zu bewältigen, ohne unnötig schwer zu sein. Die Strukturlackierung erhöht die Abriebfestigkeit und verhindert, dass sich Schmutz oder Staub leicht an der Oberfläche ablagert. Die Farbe RAL 7035 ist ein Standard in der Industrie und ermöglicht eine visuelle Harmonisierung mit anderen Bauteilen. Die Montage erfolgt über die mitgelieferten Befestigungselemente, die für eine sichere Verankerung am Schrankrahmen ausgelegt sind.

Kompatibilität und Zubehör
Das Dachblech ist kompatibel mit Schaltschränken der VX-Serie, die eine Breite von 600 mm und eine Tiefe von 800 mm aufweisen. Es ist speziell für die Verwendung mit Kabeleinführungsflanschen ausgelegt, wobei 8 Flansche benötigt werden. Passendes Zubehör, das im Sortiment angeboten wird, umfasst Transportösen für VX, TS und SE-Schränke, die für den Speditionsversand geeignet sind.

Montage und Installation
Die Montage erfolgt durch Befestigung des Dachblechs an der oberen Kante des Schrankrahmens mittels der im Lieferumfang enthaltenen Befestigungsmaterialien. Die Bohrungen im Dachblech müssen mit den entsprechenden Montagepunkten des Schrankes ausgerichtet werden. Die Installation erfordert keine speziellen Werkzeuge, jedoch ist die Verwendung eines Schraubendrehers oder einer elektrischen Schraubendreher empfehlenswert, um eine gleichmäßige Befestigung zu gewährleisten.

Vorteile im Betrieb
Das Dachblech ermöglicht eine strukturierte und sichere Kabelverlegung über dem Schrank, was die Wartung und Inspektion von Anlagen erleichtert. Die Verwendung von Kabeleinführungsflanschen sorgt für eine ordnungsgemäße Führung der Kabel, wodurch das Risiko von Beschädigungen oder Fehlverbindungen reduziert wird. Die robuste Stahlblechkonstruktion gewährleistet eine lange Lebensdauer und eine hohe Zuverlässigkeit im industriellen Einsatz. Die einheitliche Farbgebung in RAL 7035 unterstützt eine professionelle und saubere optische Gestaltung der Anlage.
