Rittal 7979230 PDU metered, 16A/400V, 3~, 9 x C19 content_copy

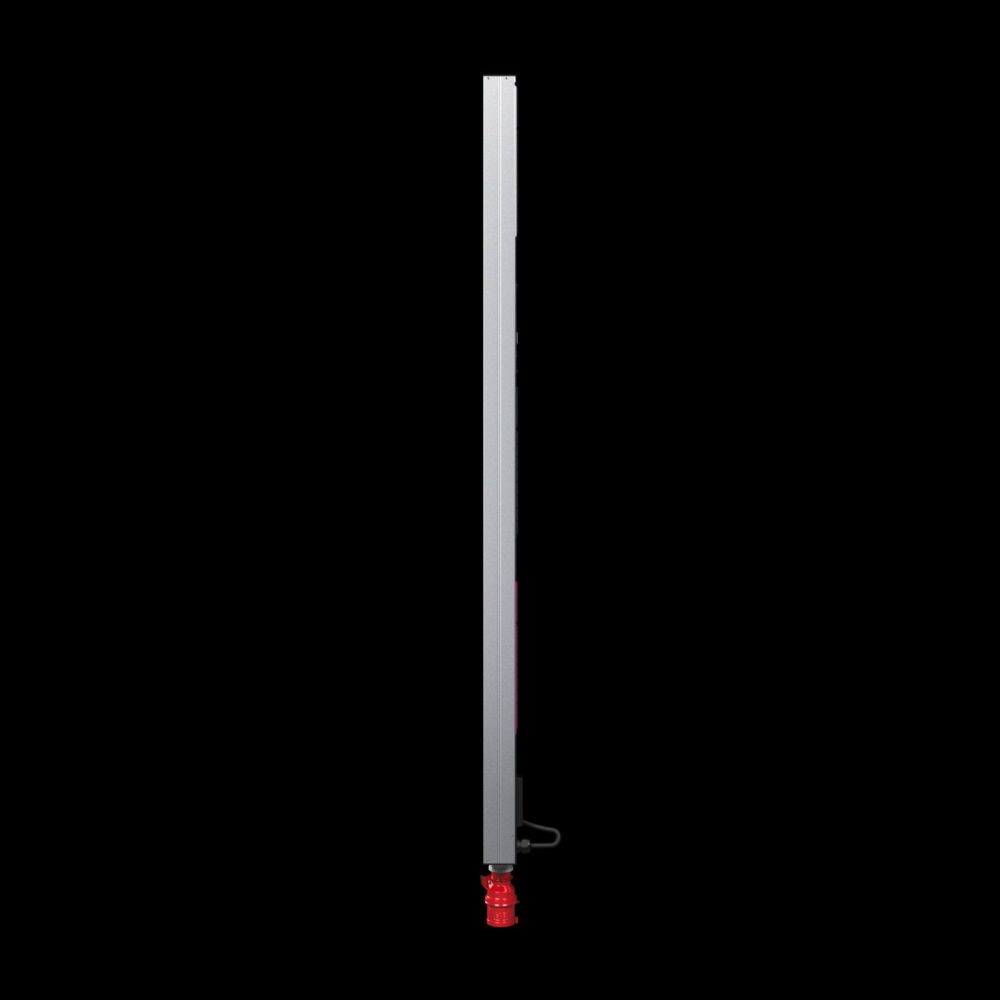

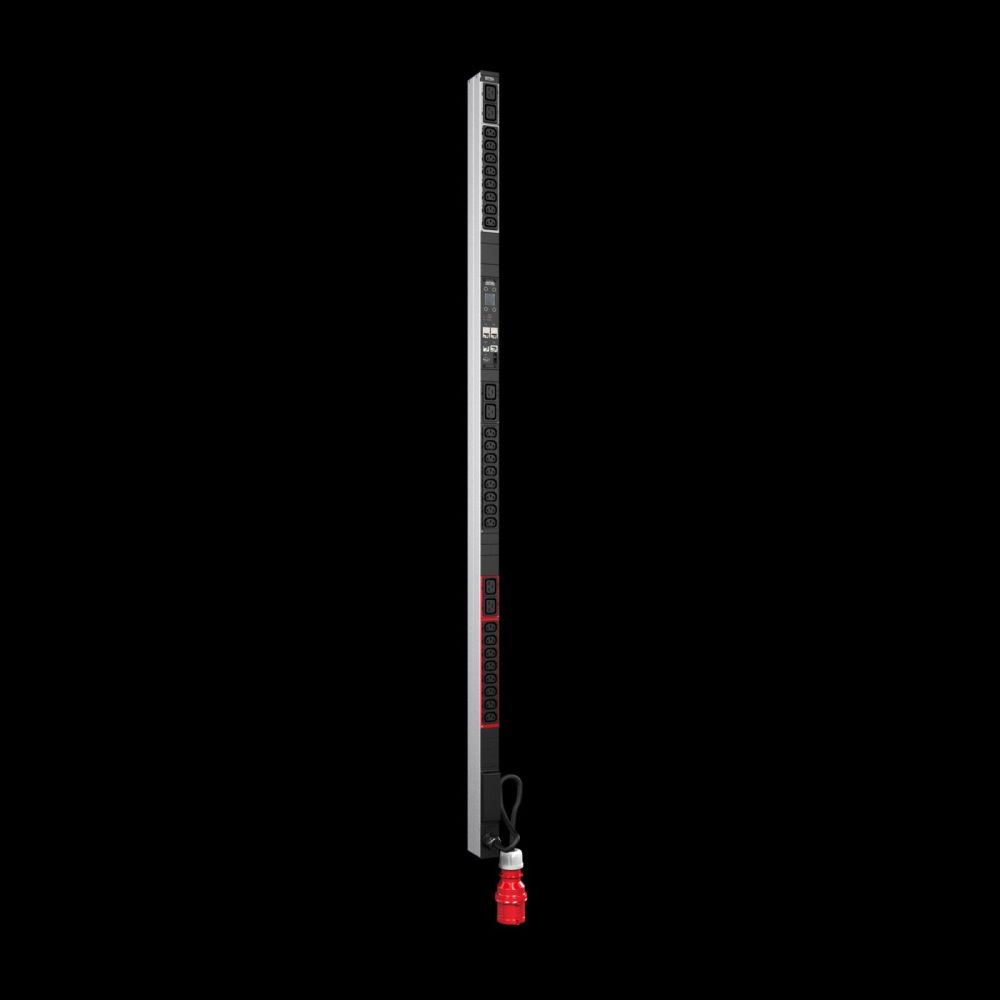

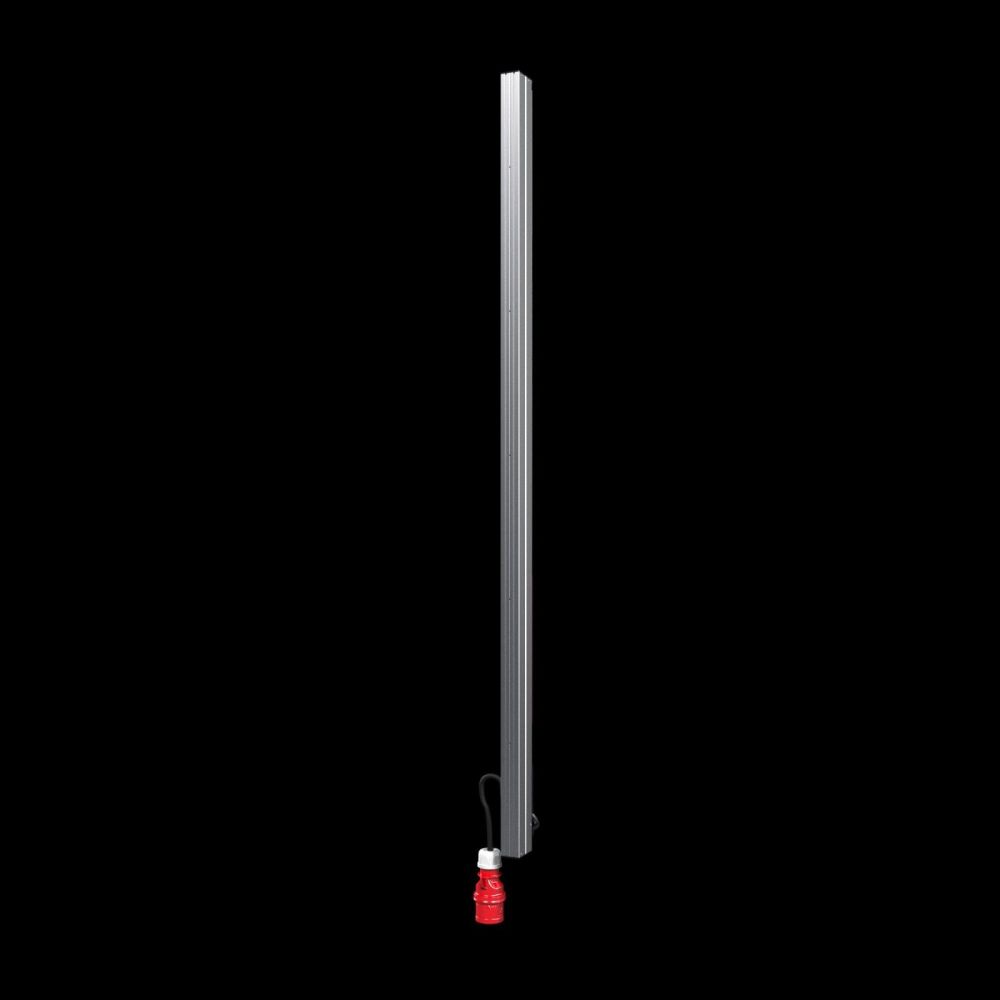

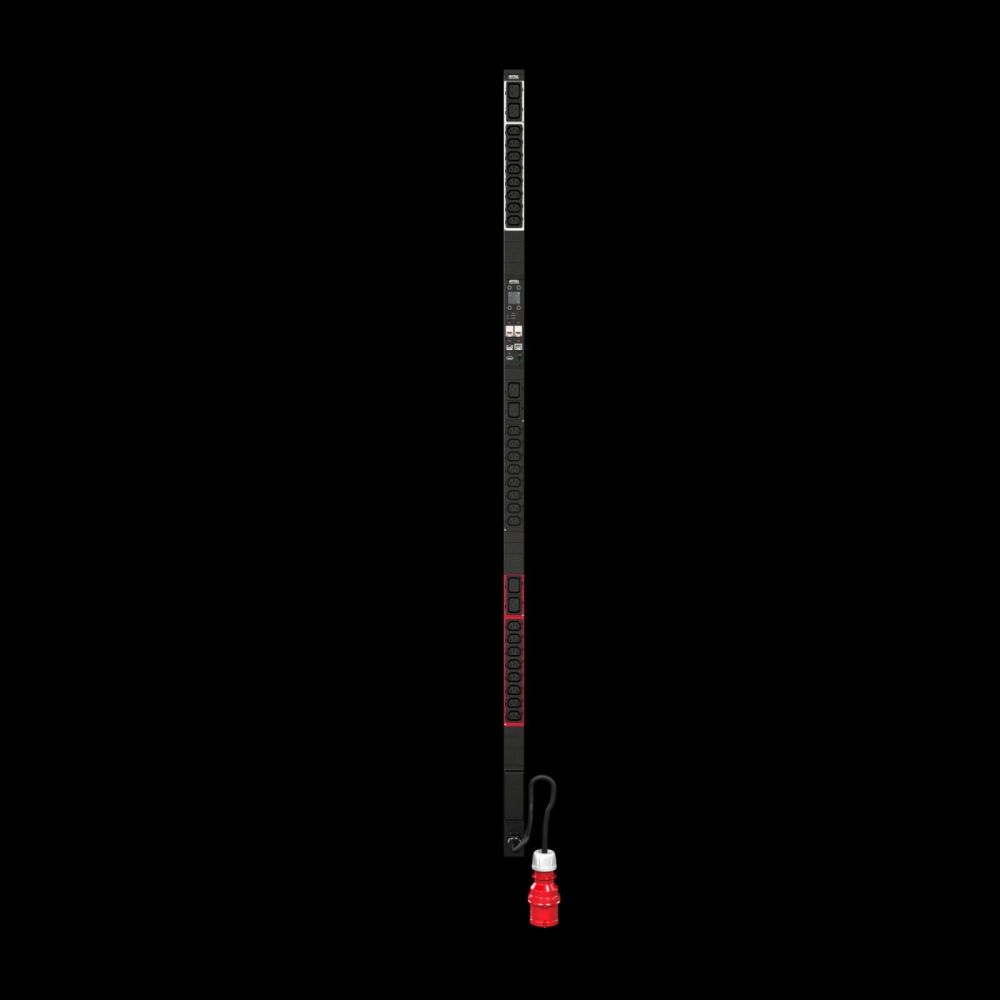

Die Rittal DK 7979230 ist eine PDU (Power Distribution Unit) mit integrierter Energiemessung, speziell für den Einsatz in IT-Netzwerk- und Serverracks konzipiert. Als metered-PDU bietet sie detaillierte Messfunktionen je Phase und Einspeisung, um den Energieverbrauch eines gesamten Racks präzise zu überwachen. Das Gerät verfügt über eine kompakte Bauform mit den Abmessungen 44 mm (Breite) × 845 mm (Länge) × 70 mm (Tiefe) und ist für vertikale Montage im Zero-U-Space von Rittal VX IT- oder TS IT-Racks geeignet, wobei die Befestigung werkzeuglos erfolgen kann. Die Stromverteilung ist mit einem Aluminiumprofil, schwarz eloxiert, gefertigt, wobei die Steckplätze aus Kunststoff bestehen. Im Lieferumfang sind Befestigungsmaterialien enthalten.

Einsatzbereiche
Die PDU ist für den Einsatz in IT-Infrastrukturen ausgelegt, insbesondere in Rechenzentren, Serverräumen und Netzwerk-Serverracks. Sie eignet sich zur Stromverteilung und -überwachung in Umgebungen, in denen eine genaue Energiebilanzierung und eine redundante Stromversorgung erforderlich sind. Die integrierte Energiemessung ermöglicht eine detaillierte Analyse des Energieverbrauchs, wodurch Optimierungen im Betrieb und eine effiziente Ressourcennutzung möglich werden. Die PDU ist für Racks mit einer Mindestlänge von 1.200 mm ausgelegt, sowohl für VX IT-Schrankrahmen als auch für 48,3 cm ( 19 inch )-Profilschienen.

Funktionen und Ausstattung im Detail

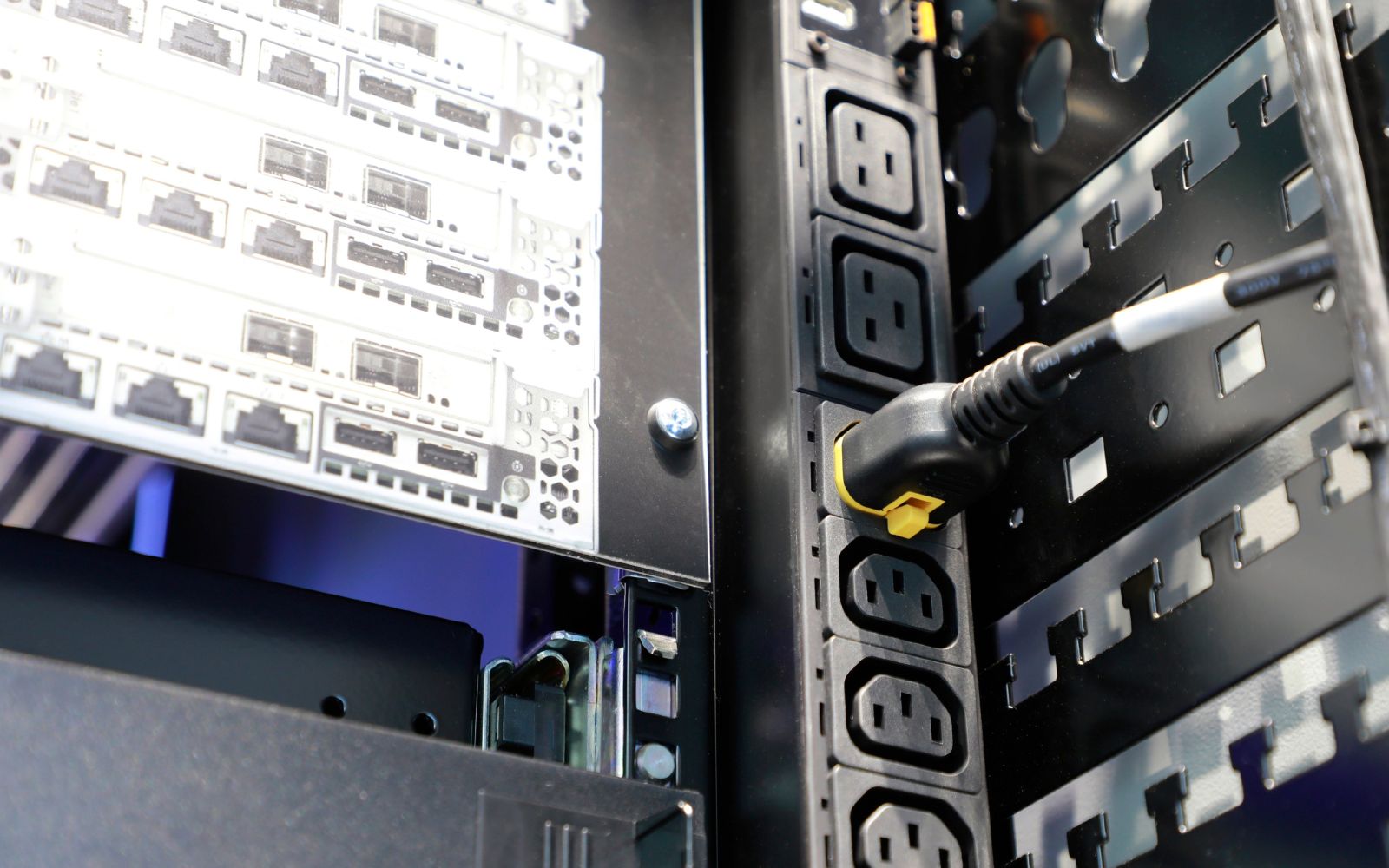

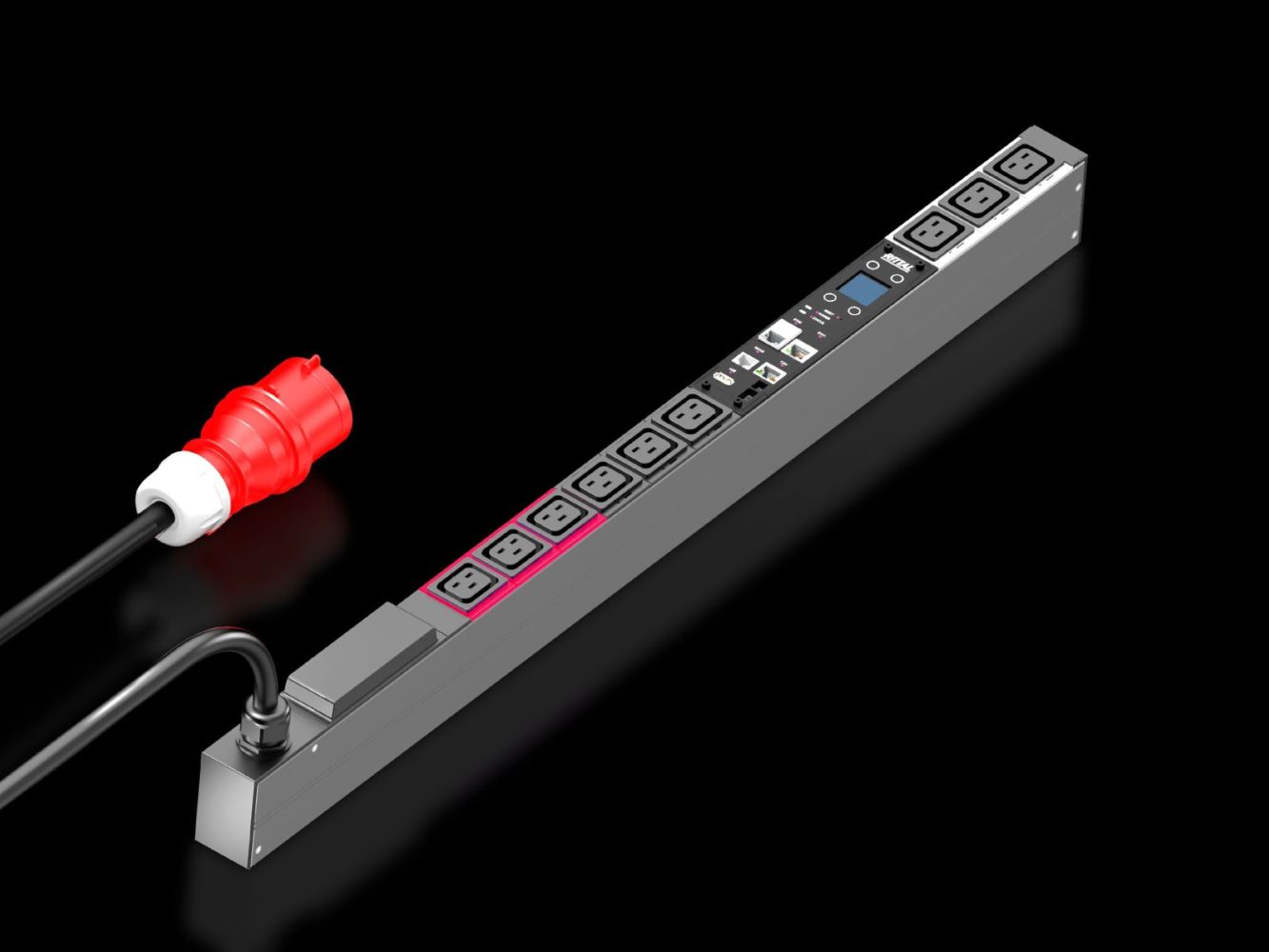

Die DK 7979230 verfügt über 9 Steckdosen des Typs C19, die für den Anschluss von IT-Geräten mit hohem Strombedarf geeignet sind. Die Bemessungsbetriebsspannung beträgt 400 V (AC), der maximale Nennstrom liegt bei 16 A, was einer Nennleistung von 11 kW entspricht. Die Stromversorgung erfolgt über eine CEE-Anschlussleitung mit einer Länge von 3 m. Die PDU ist eigenversorgt, d. h. sie benötigt keine externe Stromversorgung für ihre Steuer- und Messfunktionen. Die integrierte Echtzeituhr mit Batteriepufferung (max. 10 Jahre, tauschbar) sorgt für die genaue Zeitstempelung der Messdaten. Die Messgenauigkeit beträgt ±1 % (kWh) nach der Norm EN 62053-21.

Technik verständlich erklärt
Die PDU verfügt über eine leistungsstarke CPU (ARM Cortex A8), die die Mess- und Steuerfunktionen übernimmt. Die Messung erfolgt je Phase und Einspeisung, wobei Spannung, Strom, Frequenz, Wirkleistung, Scheinleistung, Leistungsfaktor (cosPhi), Phasenwinkel und Neutralleiterstrom erfasst werden. Eine Schieflastermittlung ermöglicht die Erkennung von Lastungleichverteilungen. Die PDU bietet einen hellen TFT-Display (128x128 Pixel, RGB) mit Hintergrundbeleuchtung und Energiesparmodus, der die Leistungsdaten und Grundkonfiguration anzeigt. Die Displayeinheit ist um 180° drehbar und austauschbar, wodurch eine optimale Lesbarkeit bei vertikaler Montage gewährleistet ist. Ein integrierter elektromagnetischer Buzzer dient der akustischen Alarmierung bei Überschreitungen eingestellter Grenzwerte für Spannung, Strom oder Leistung. Die Betriebsstundenzähler sind gesamt- und zyklisch rückstellbar.

Kompatibilität und Zubehör
Die PDU ist mit einer Vielzahl von Schnittstellen ausgestattet, um in bestehende IT-Infrastrukturen und DCIM-Systeme (Data Center Infrastructure Management) integriert zu werden. Die vollredundante Ethernetschnittstelle (10/100/1000 Mbit/s) ermöglicht eine stabile Netzwerkverbindung. Über die Schnittstellen USB 2.0 (USB-A), CAN-Bus (RJ45) und RS232 (RJ12) können Konfigurationen, Firmware-Updates, Datenloggungen und Skripte durchgeführt werden. Die PDU unterstützt Protokolle wie HTTP/HTTPS, SSH, Telnet, NTP, TCP/IP v4 & v6, DHCP, DNS, SNMP v1/v2c/v3, Modbus/TCP, OPC-UA sowie MIBs für die Einbindung in Drittanbieter-DCIM-Software. E-Mail-Alarme (SMTP) und Syslog-Server-Anbindung (max. 2 Server) sind ebenfalls möglich. Die Nutzerverwaltung umfasst Rechtemanagement und Anbindung an LDAP(S), Radius oder Active Directory. Optional können CMC III CAN-Bus-Sensoren angeschlossen werden, um Umgebungsdaten wie Temperatur oder Luftfeuchtigkeit zu überwachen – maximal 16 Sensoren sind möglich. Passendes Zubehör umfasst CAN-Bus-Kabel in verschiedenen Längen, Abdeckungen für C13- und C19-Buchsen, Montageadapter, Universalverriegelungen, Zahlencodeschlösser, Transponderleser sowie ein Überspannungsschutzmodul (Typ 3) mit im Betrieb tauschbaren Ableitern und Statusüberwachung.

Montage und Installation
Die Montage erfolgt werkzeuglos im Zero-U-Space von Rittal VX IT- oder TS IT-Racks. Die PDU ist für Racks mit einer Mindestlänge von 1.200 mm ausgelegt. Die farbliche Markierung der Phasen (L1=pink, L2=schwarz, L3=weiß) erleichtert die Zuordnung und Installation. Die integrierte Stromversorgung ist fehlertolerant und redundant über alle Phasen ausgelegt, was eine hohe Verfügbarkeit gewährleistet. Die PDU ist für den Betrieb in Umgebungen mit einer Temperatur von 5 °C bis 50 °C und einer Luftfeuchtigkeit von 10 % bis 95 % (nicht kondensierend) ausgelegt. Die Lagertemperatur beträgt -20 °C bis 70 °C.

Vorteile im Betrieb
Die DK 7979230 bietet eine hohe Messgenauigkeit, eine redundante Stromversorgung und eine umfassende Netzwerkintegration. Die integrierte Echtzeituhr und der Batteriepuffer sorgen für die Kontinuität der Daten. Die Möglichkeit, Grenzwerte für Spannung, Strom und Leistung einzustellen, ermöglicht eine proaktive Überwachung und Alarmierung. Die Unterstützung von DCIM-Systemen und die Einbindung in bestehende Netzwerke erleichtern die zentrale Verwaltung und Steuerung. Die Stromsparendes Design mit geringem Eigenverbrauch reduziert den Energieaufwand der PDU selbst. Die integrierte Sicherungsüberwachung und die Möglichkeit, Differenzstrommessung (Typ B) je Einspeisung/Phase/Sicherung durchzuführen, erhöhen die Sicherheit des Betriebs. Die PDU ist für den Einsatz in IT-Infrastrukturen konform mit den Richtlinien EMV-Richtlinie 2014/30/EU und Niederspannungsrichtlinie 2014/35/EU sowie den Normen EN 62368-1, EN 61000-3, EN 61000-4, EN 61000-6, EN 62053-21.
