Rittal 2262130 AX wall-mounted enclosure 3-piece W x H x D: 600x1012x373 mm 21 U content_copy

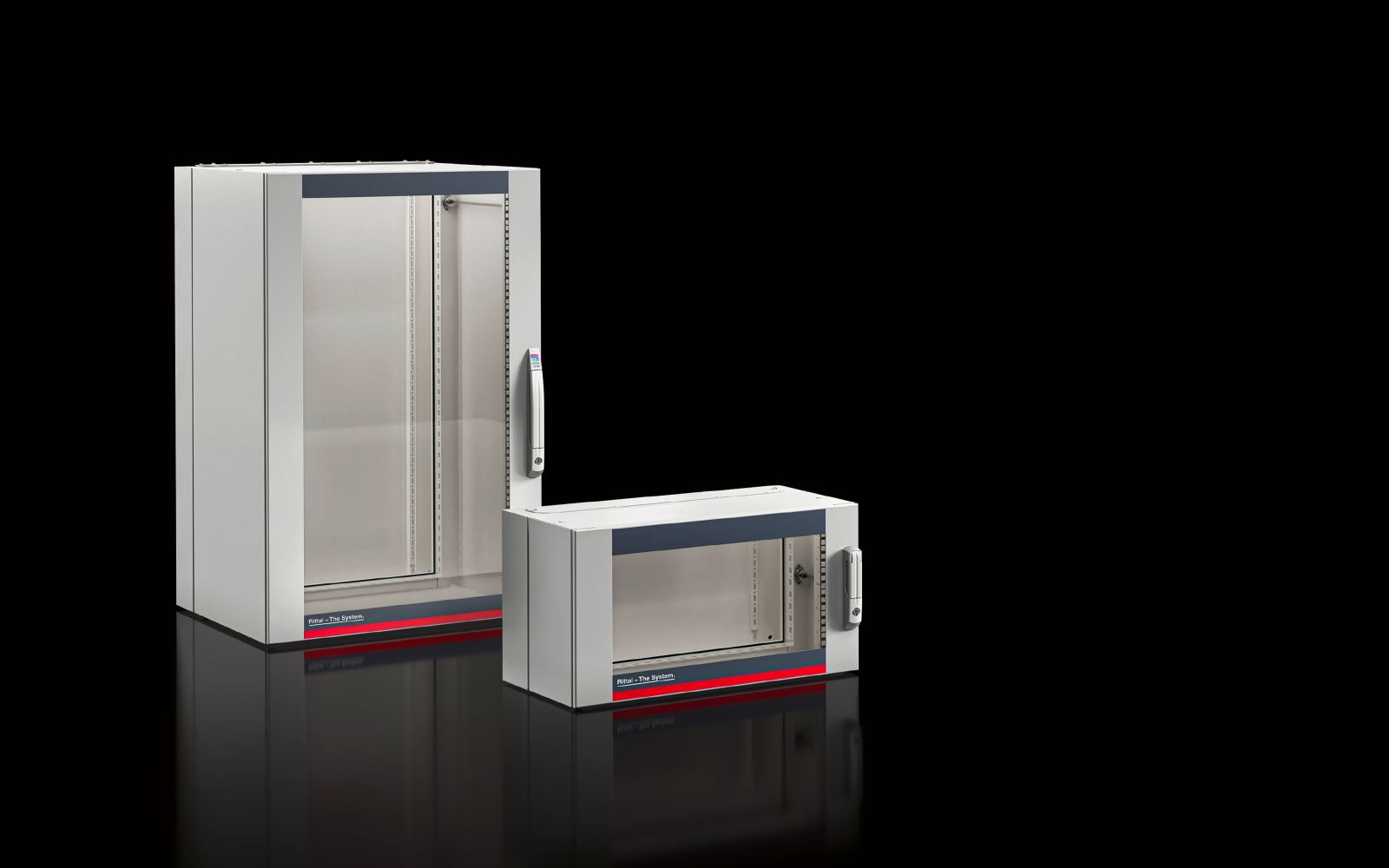

Das Rittal AX 2262130 ist ein 3-teiliges Wandgehäuse für IT-Anwendungen, ausgelegt für den Einsatz in 19-Zoll-Systemen. Es verfügt über eine Gesamthöhe von 1.012 mm, eine Breite von 600 mm und eine Tiefe von 373 mm, wobei die Einbautiefe 320 mm beträgt. Das Gehäuse umfasst 21 Höheneinheiten (HE) und ist somit für die Montage von Standard-IT-Geräten geeignet. Die dreiteilige Konstruktion besteht aus einem Wandteil, einem Schwenkteil und einer Design-Sichttür, wodurch ein einfacher Zugang zu den installierten Komponenten gewährleistet ist.

Einsatzbereiche
Das Wandgehäuse ist für den Einsatz in technischen Räumen, Serverräumen oder bei der Installation von Netzwerk- und Kommunikationstechnik an Wänden konzipiert. Die Ausführung als IT-Wandgehäuse macht es besonders für die Unterbringung von Netzwerkgeräten, Switches, Router oder anderen 19-Zoll-Modulen geeignet. Die Schutzart IP 54, die in Verbindung mit der geschlossenen Flanschplatte oben und unten erreicht wird, schützt vor Staub und spritzendem Wasser, was es auch für leicht feuchte oder staubbelastete Umgebungen geeignet macht.

Funktionen und Ausstattung im Detail
Das Gehäuse besteht aus Stahlblech mit einer Dicke von 1,5 mm, das pulverbeschichtet ist. Die Farbe des Wand- und Schwenkteils ist RAL 7035, während die Sichttür in einer Kombination aus RAL 7035 und RAL 7015 (schiefergrau) gehalten ist. Die Sichtscheibe besteht aus 3 mm dicken Einscheiben-Sicherheitsglas, das eine klare Sicht auf die installierten Geräte ermöglicht. Das Schwenkteil ist mit einem 25 mm-Lochraster im Front- und Rückrahmen ausgestattet, was eine flexible Montage von Geräten erlaubt. Zwei 48,3 cm ( 19 inch )-Profilschienen sind vorne montiert und ermöglichen die Festeinbau-Montage von IT-Modulen.

Technik verständlich erklärt
Die Konstruktion des Gehäuses ermöglicht eine einfache Installation an der Wand. Das Wandteil verfügt über eine geschlossene Flanschplatte oben und unten, die die Schutzart IP 54 unterstützt. Die Belastbarkeit des Schwenkteils beträgt statisch 750 N, während das Wandteil eine statische Belastbarkeit von 250 N aufweist. Die Design-Sichttür ist mit einem Komfortgriff und einer 2-Punktverriegelung ausgestattet, die mit einem Sicherheitsschließungseinsatz Nr. 3524 E verwendet wird. Dies gewährleistet einen sicheren Verschluss und einen einfachen Zugriff.

Kompatibilität und Zubehör
Das Gehäuse ist Teil des AX/VX Systembaukastens und kann mit verschiedenen Zubehörteilen erweitert werden. Dazu gehören beispielsweise 48,3 cm ( 19 inch )-Fastener, Geräteböden in verschiedenen Höhen und Farben, Erdungsschienen, Rangierpanels sowie Montageplatten für Klemmenkästen oder Bus-Gehäuse. Die passenden Zubehörteile ermöglichen eine individuelle Anpassung an spezifische Anforderungen, wie beispielsweise die Montage von Geräten mit größerer Tiefe oder die Integration von Erdungssystemen.

Montage und Installation

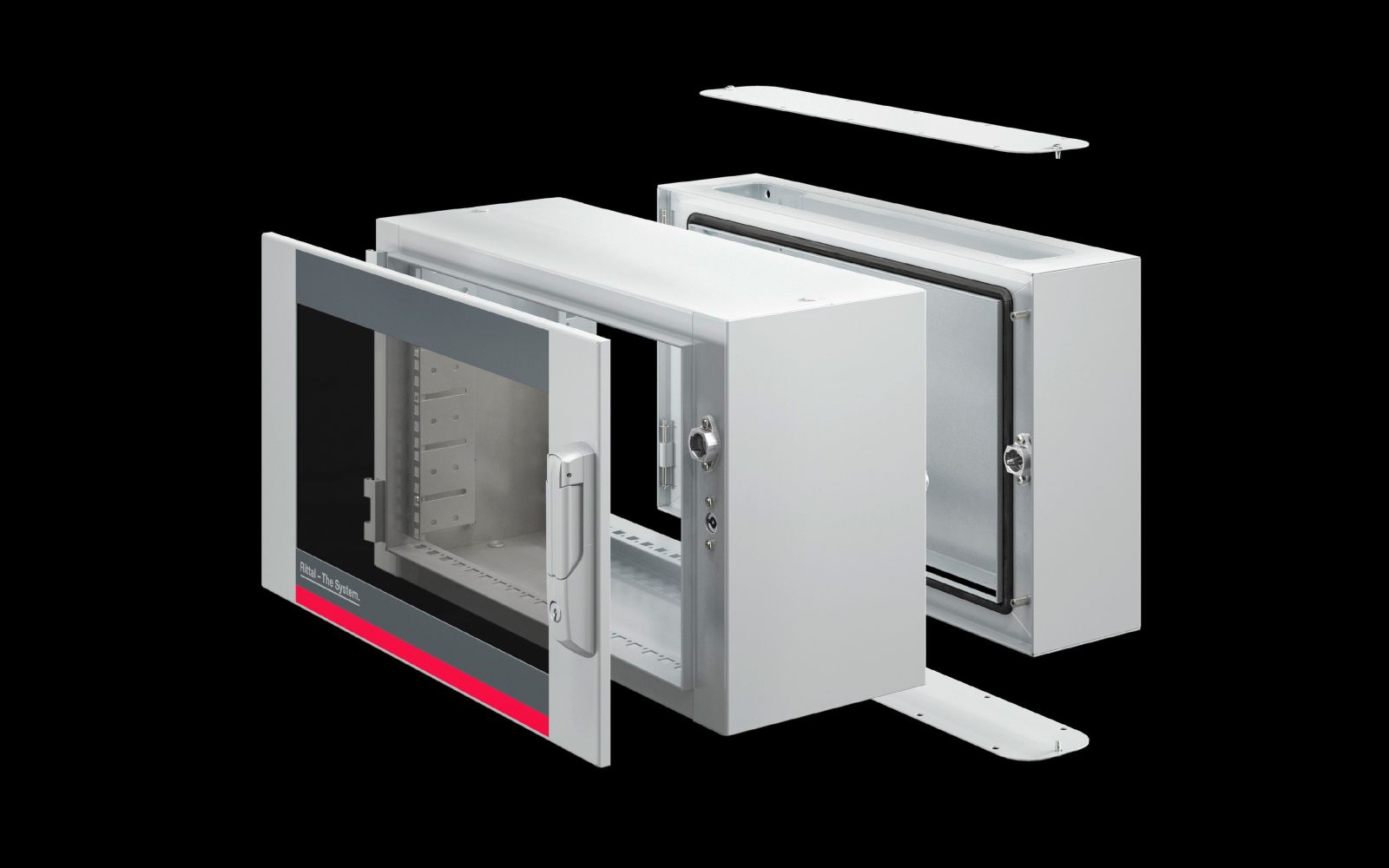

Die Montage erfolgt an der Wand mittels der vorgesehenen Bohrungen im Wandteil. Die dreiteilige Struktur erleichtert den Einbau, da das Schwenkteil nach der Montage des Wandteils angebracht wird. Die Festeinbau-Montage der Profilschienen ermöglicht eine sichere Befestigung der Geräte. Die lichte Breite beträgt 502 mm und die lichte Höhe 951 mm, was ausreichend Platz für die meisten Standard-IT-Geräte bietet.

Vorteile im Betrieb
Die Kombination aus robustem Stahlblech, pulverbeschichteter Oberfläche und Sicherheitsglas sorgt für eine lange Lebensdauer und hohe Widerstandsfähigkeit gegen mechanische Belastungen. Die IP 54-Schutzart schützt vor Umwelteinflüssen, während die 2-Punktverriegelung und der Sicherheitsschließungseinsatz einen sicheren Zugriff gewährleisten. Die modulare Bauweise ermöglicht eine flexible Anpassung an unterschiedliche Anforderungen, ohne dass das Grundgehäuse ausgetauscht werden muss.
