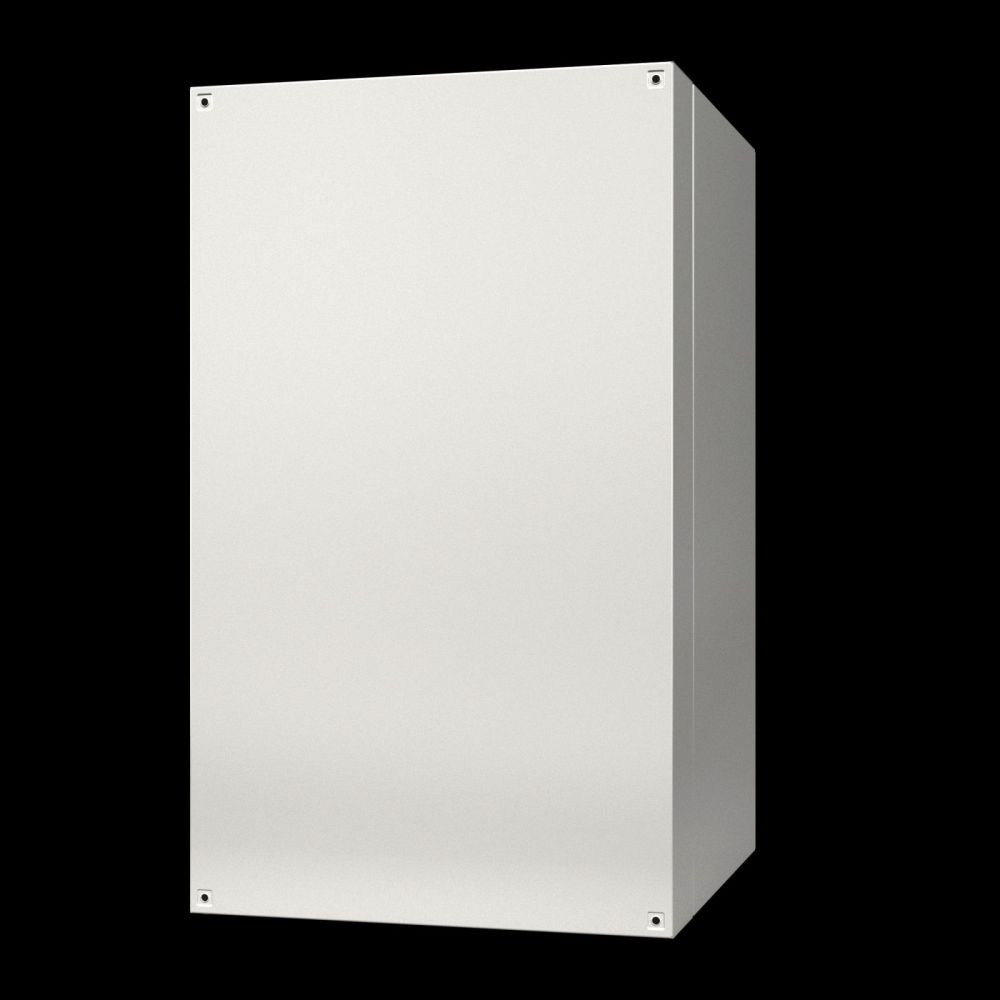

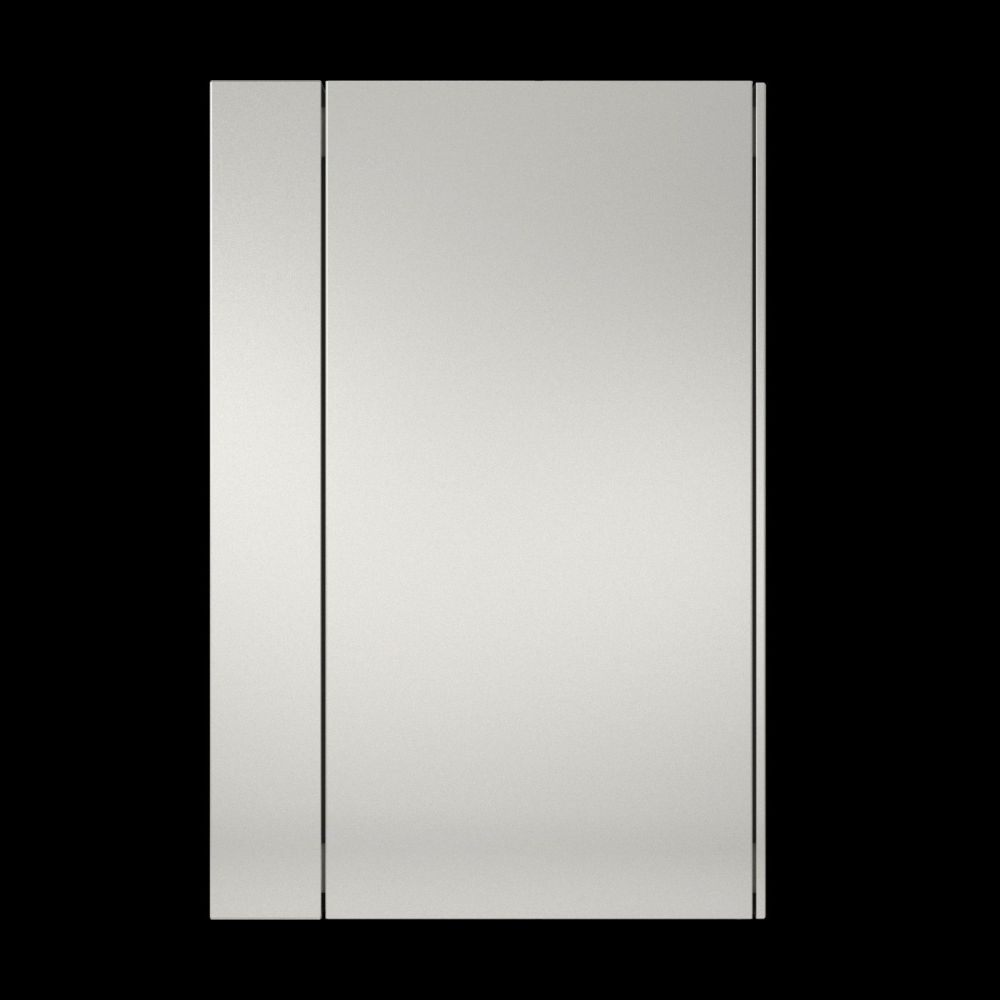

Rittal 2260960 wall-mounted enclosure AX 9 U W x D: 600x478 mm 3-piece (freight shipping) content_copy

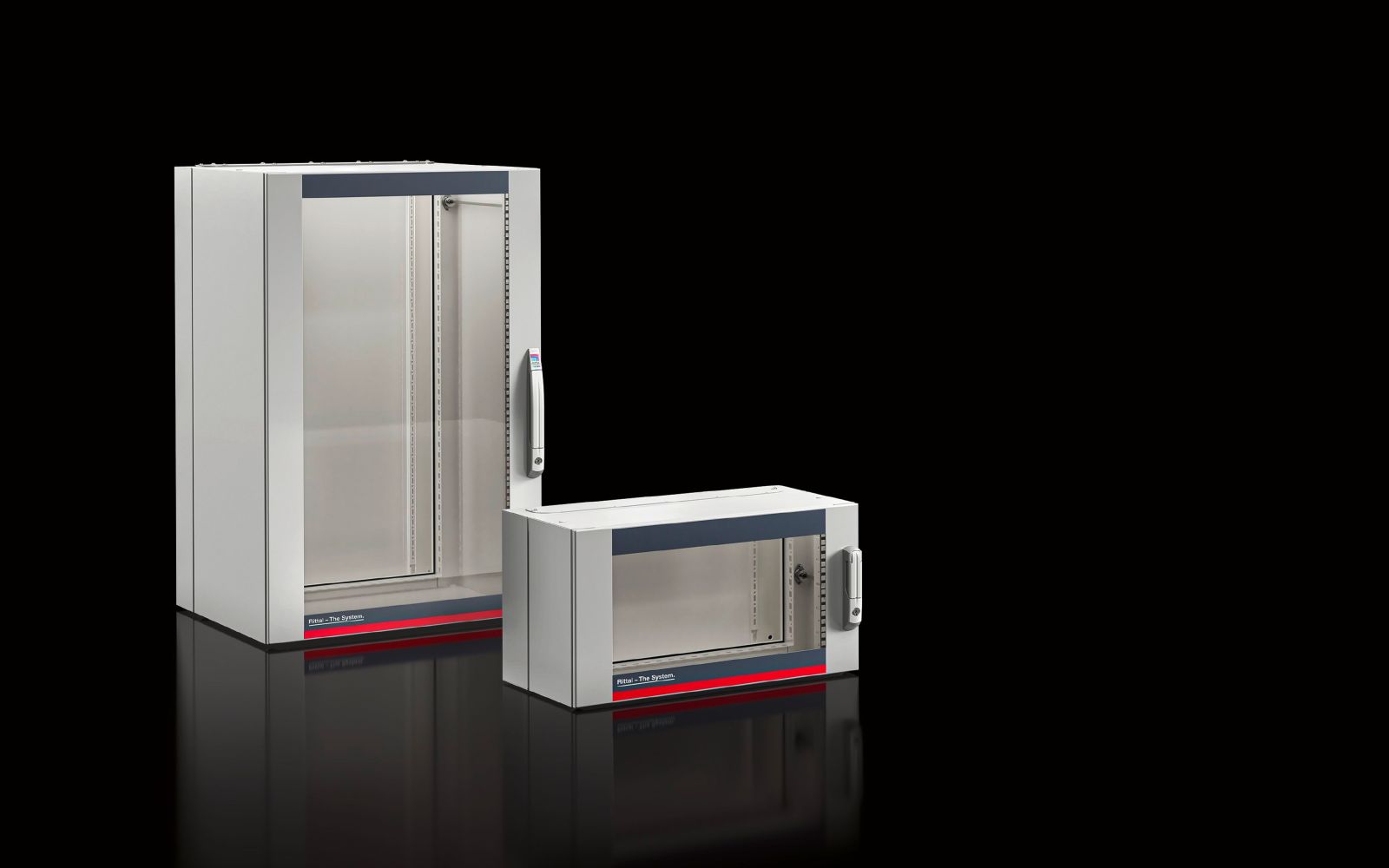

Das Rittal AX 2260960 ist ein 3-teiliges Wandgehäuse der IT-Serie, ausgelegt für den Einsatz in industriellen und IT-Technik-Umgebungen. Es verfügt über eine Gesamtabmessung von 600 mm Breite, 478 mm Höhe und 673 mm Tiefe und bietet Platz für 9 Höheneinheiten (HE). Das Gehäuse besteht aus einem Wandteil, einem Schwenkteil und einer Design-Sichttür, wodurch ein flexibler und zugänglicher Einbau ermöglicht wird. Die Konstruktion aus Stahlblech mit einer Dicke von 1,5 mm und einer pulverbeschichteten Oberfläche in RAL 7035 gewährleistet eine hohe mechanische Stabilität und Korrosionsbeständigkeit. Die Sichtscheibe aus 3 mm Einscheiben-Sicherheitsglas ermöglicht eine klare Sicht auf die installierten Geräte, während die Farbgebung der Sichttür in RAL 7035/7015 (schiefergrau) einen harmonischen optischen Eindruck erzeugt.

Einsatzbereiche
Das Wandgehäuse ist für den Einsatz in technischen Räumen, wie z. B. in Produktionshallen, Serverräumen oder bei der Installation von Steuerungs- und Netzwerktechnik an Wänden konzipiert. Die 3-teilige Bauweise ermöglicht einen einfachen Zugriff auf die installierten Komponenten, ohne dass das gesamte Gehäuse abgebaut werden muss. Die IP-Schutzart 54, die in Verbindung mit der geschlossenen Flanschplatte oben und unten erreicht wird, schützt vor Staub und spritzendem Wasser, was es für den Einsatz in leicht verschmutzten oder feuchten Umgebungen geeignet macht.

Funktionen und Ausstattung im Detail

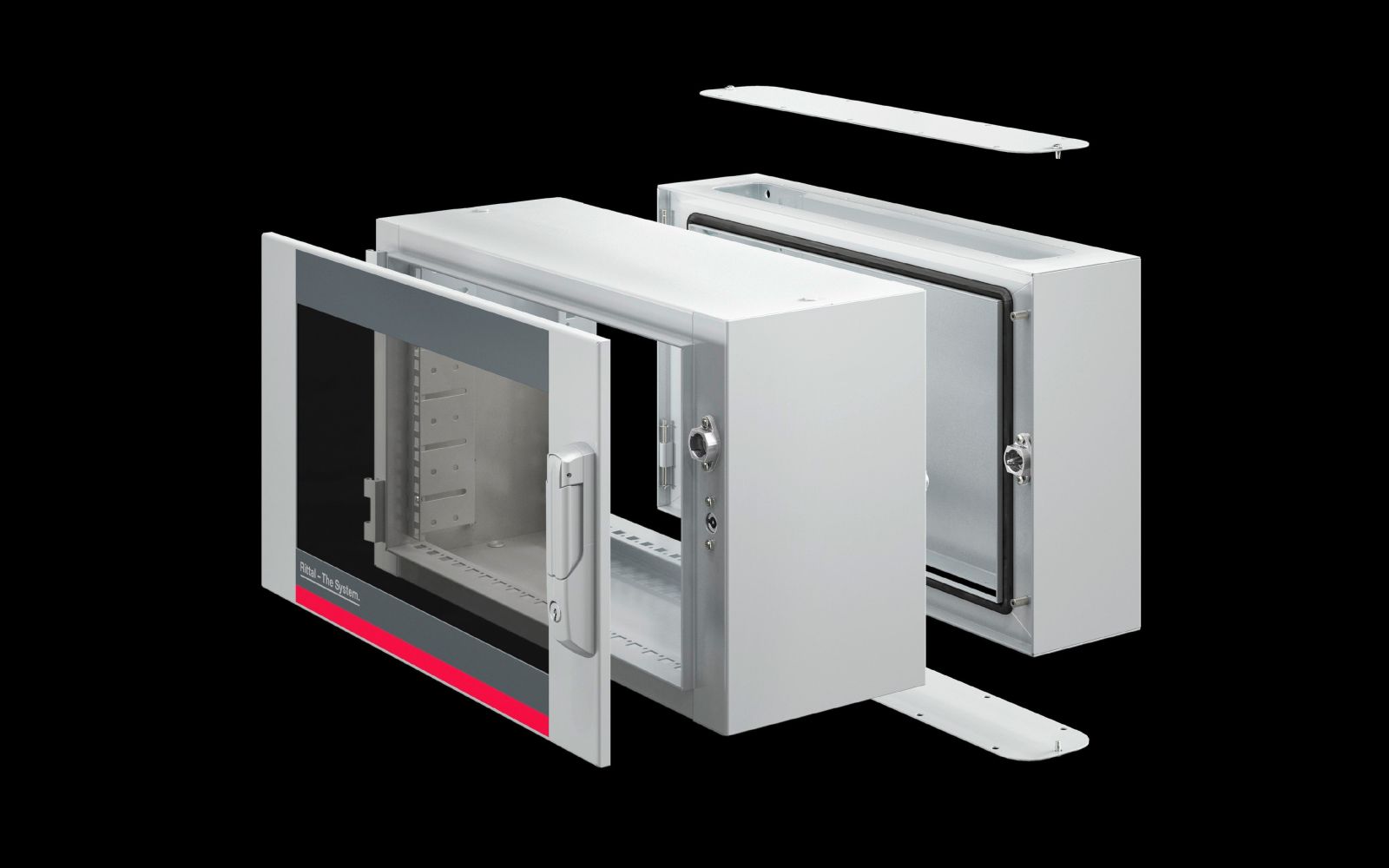

Das Schwenkteil ist mit einem 25 mm-Lochraster im Front- und Rückrahmen ausgestattet, was eine flexible Montage von Geräten und Kabelverbindungen ermöglicht. Zwei 48,3 cm ( 19 inch )-Profilschienen sind vorne montiert und bieten eine sichere Befestigung für IT- und Elektrogeräte. Die Design-Sichttür ist mit einem Mini-Komfortgriff und einer Sicherheitsschließung 3524 E ausgestattet, die einen sicheren Verschluss gewährleistet. Der Verschluss im Mittelteil ist ein 3 mm Doppelbart, der eine stabile Verriegelung bietet. Die Flanschplatte am Wandteil ist oben und unten geschlossen, was die Schutzart IP 54 unterstützt.

Technik verständlich erklärt
Die statische Belastbarkeit des Schwenkteils beträgt 450 N, was eine sichere Montage von schwereren Geräten ermöglicht. Das Wandteil kann statisch mit 150 N belastet werden, was für die Befestigung an der Wand ausreicht. Die Einbautiefe beträgt 620 mm, wobei die lichte Breite 502 mm und die lichte Höhe 417 mm beträgt. Die Tiefe des Schwenkteils beträgt 516 mm, während das Wandteil eine Tiefe von 135 mm aufweist. Diese Abmessungen ermöglichen eine optimale Platzierung von Geräten innerhalb des Gehäuses.

Kompatibilität und Zubehör
Das Gehäuse ist Teil des AX/VX Systembaukastens und kann mit verschiedenen Zubehörteilen kombiniert werden, um spezifische Anforderungen zu erfüllen. Dazu gehören beispielsweise 48,3 cm ( 19 inch )-Fastener, Erdungsschienen, Rangierpanels, Geräteböden, C-Profilschienen, Montageplatten für Klemmenkästen sowie Wandbefestigungshalter. Die Montageplatten und Halter ermöglichen eine sichere Befestigung an der Wand und eine flexible Anpassung an unterschiedliche Installationssituationen.

Montage und Installation
Die Montage erfolgt an einer Wand, wobei das Wandteil mit Bohrungen zur Wandbefestigung ausgestattet ist. Die Flanschplatte ist oben und unten geschlossen, was die Schutzart IP 54 unterstützt. Das Schwenkteil wird an das Wandteil angebracht, wobei die Profilschienen und das Lochraster für die Montage der Geräte sorgen. Die Design-Sichttür wird mit dem Mini-Komfortgriff und der Sicherheitsschließung 3524 E verschlossen.

Vorteile im Betrieb
Die 3-teilige Struktur des Gehäuses ermöglicht einen einfachen Zugriff auf die installierten Geräte, ohne dass das gesamte Gehäuse abgebaut werden muss. Die IP-Schutzart 54 schützt vor Staub und spritzendem Wasser, was eine zuverlässige Funktion in verschiedenen Umgebungen gewährleistet. Die pulverbeschichtete Oberfläche in RAL 7035 bietet eine hohe Korrosionsbeständigkeit und einen ansprechenden optischen Eindruck. Die integrierten Profilschienen und das Lochraster ermöglichen eine flexible Montage von Geräten und Kabelverbindungen. Die Sicherheitsschließung 3524 E sorgt für einen sicheren Verschluss, der die Geräte vor unbefugtem Zugriff schützt.
