Rittal 9791015 Outdoor enclosure CS wall-mounted enclosure, outside 370x522x210 mm content_copy

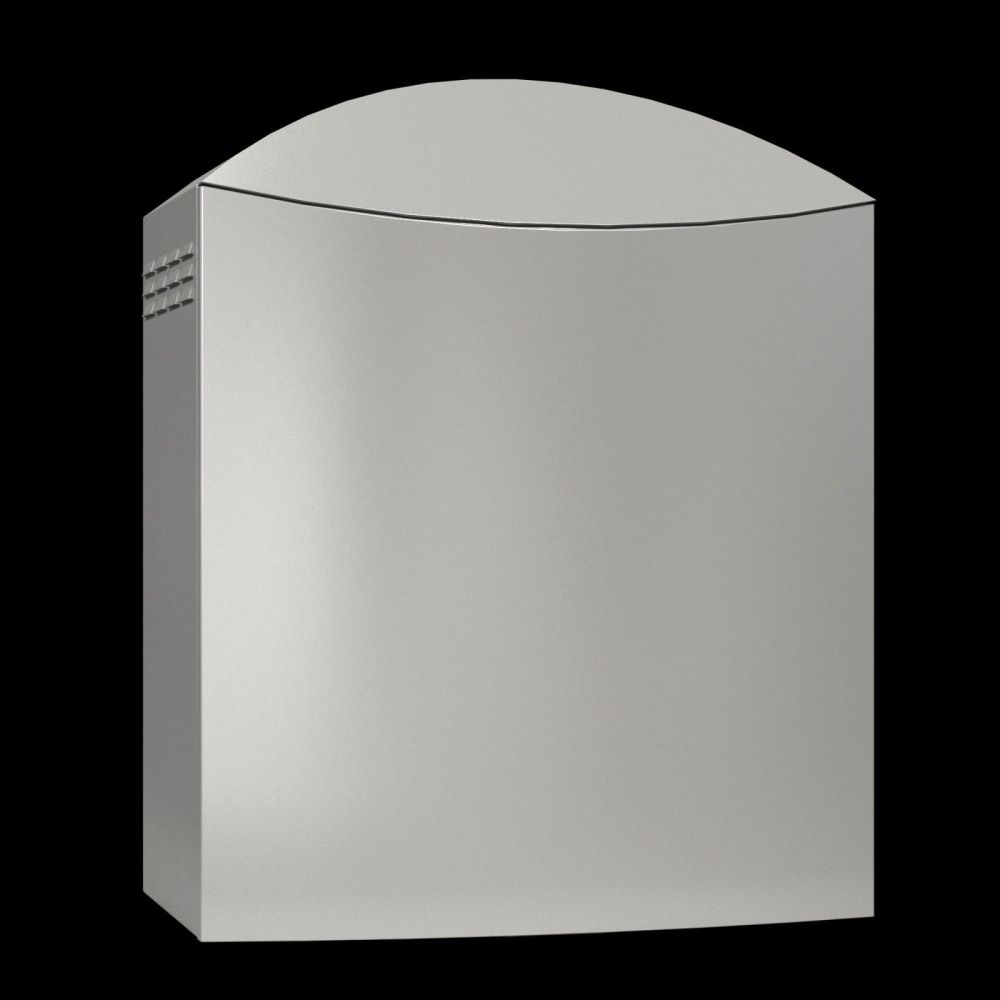

Das Rittal Outdoor-Wandgehäuse CS 9791015 ist ein doppelwandiges Schaltschrankgehäuse für die Montage an Wänden oder Masten. Es verfügt über ein Gehäuse-im-Gehäuse-Konzept, bei dem ein innenliegendes Gehäuse aus Edelstahl 1.4301 (AISI 304) in einem äußeren Aluminiumgehäuse aus AIMg3 integriert ist. Das Gehäuse ist für den Einsatz im Außenbereich konzipiert und bietet Schutz vor Staub und spritzendem Wasser gemäß der Schutzart IP 55 nach IEC 60 529. Die Oberfläche des Außengehäuses ist pulverbeschichtet mit UV-beständigem Reinpolyester in der Farbe RAL 7035, was eine hohe beständigkeit gegen Witterungseinflüsse gewährleistet.

Einsatzbereiche

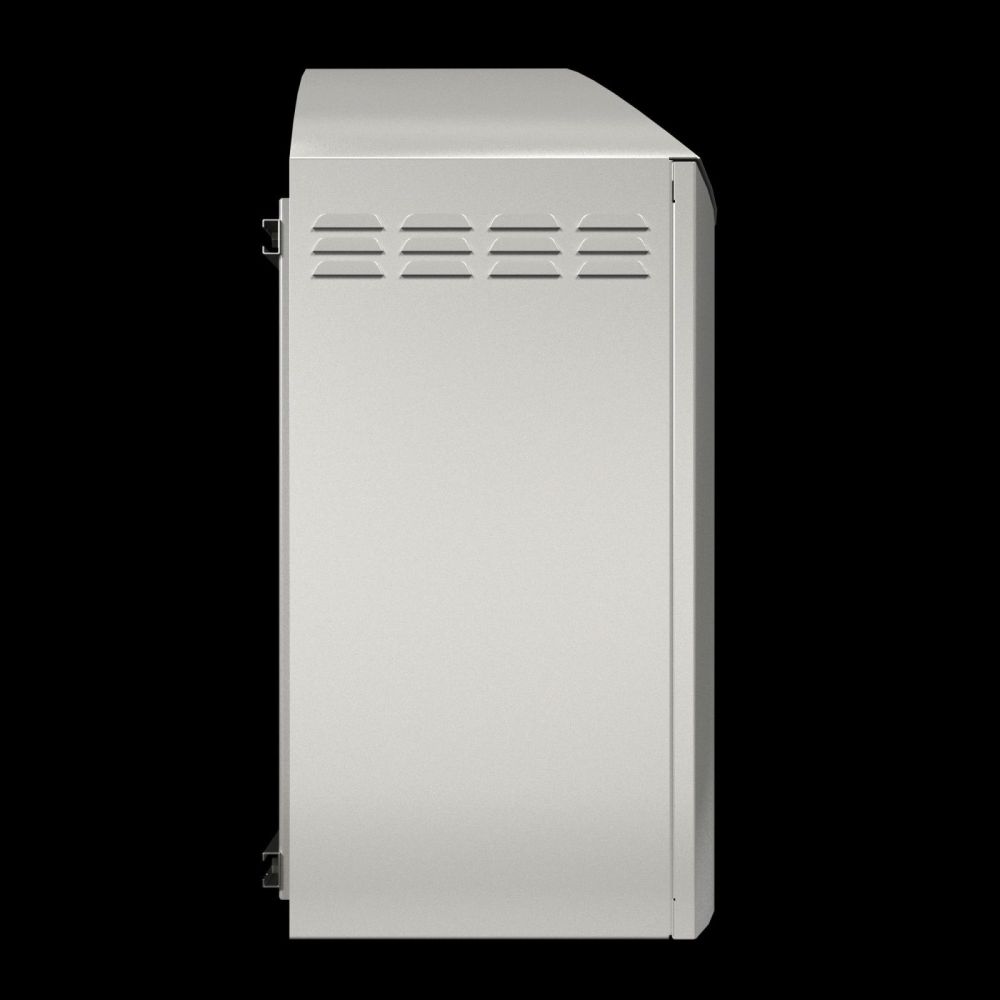

Das Gehäuse eignet sich für den Einsatz in industriellen Anlagen, bei denen eine sichere und wetterfeste Abdeckung von elektrischen oder elektronischen Komponenten erforderlich ist. Es kann an Wänden oder Masten befestigt werden und ist für den Einsatz in Außenbereichen ausgelegt, wo eine Belüftung der Inneneinrichtung notwendig ist. Die Kiemenprägungen an Rückwand und Seitenwänden sowie die Lochreihen am Gehäuseboden sorgen für eine effiziente Durchlüftung, um eine Überhitzung der installierten Geräte zu vermeiden.

Funktionen und Ausstattung im Detail

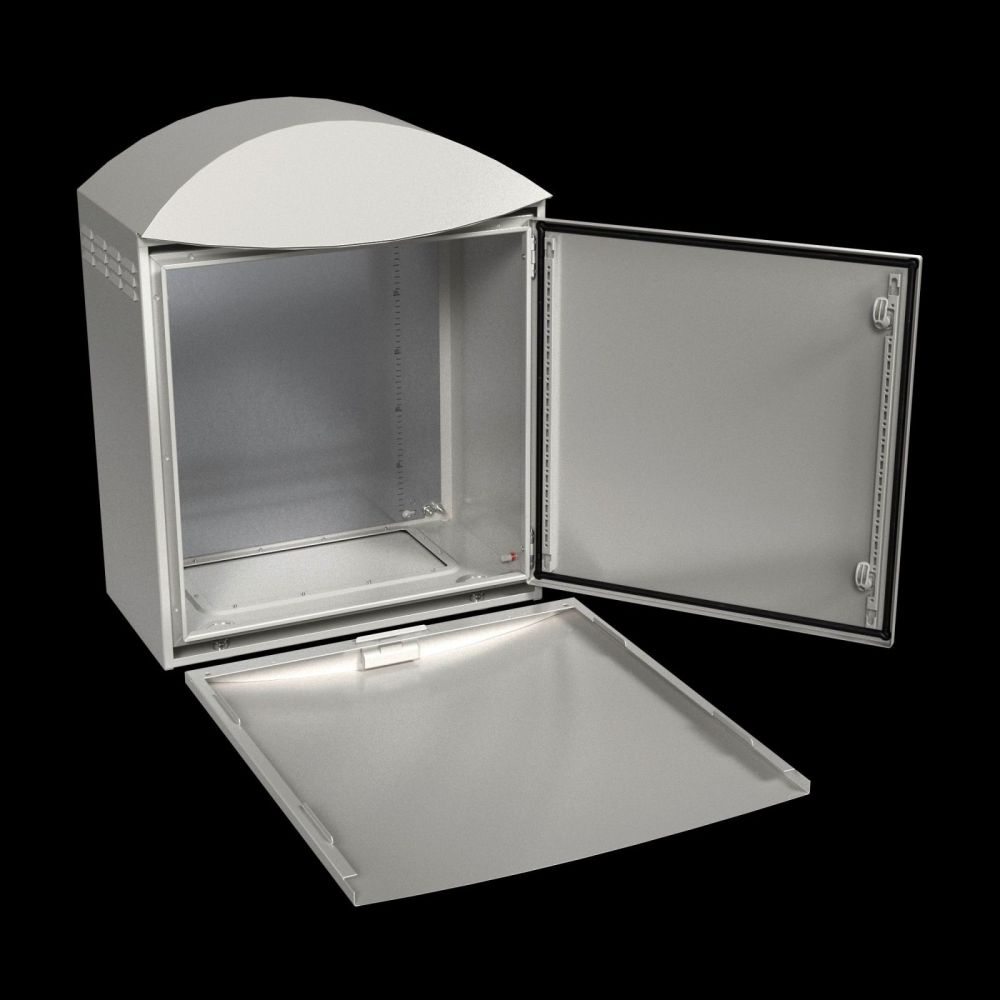

Das Gehäuse ist komplett vormontiert und umfasst ein Innengehäuse mit Montageplatte, Flanschplatte und einer Sicherheitsschließung. Die Montageplatte aus 2 mm Aluminium hat die Abmessungen 270 mm x 380 mm und bietet ausreichend Platz für die Befestigung von Baugruppen. An der Rückwand sind zwei C-Profilschienen angebracht, die zur Montage von Zubehör wie Mastbefestigungen oder Thermostaten genutzt werden können. Die Tür des Innengehäuses ist aus 1,5 mm Edelstahl gefertigt, mit einer eingeschäumten Dichtung versehen und ermöglicht einen Öffnungswinkel von 180°. Der Verschluss erfolgt über einen Vorreiber mit integrierter Sicherheitsschließung.

Technik verständlich erklärt
Das Gehäuse-im-Gehäuse-Konzept sorgt dafür, dass die empfindlichen elektronischen Baugruppen im Innengehäuse vor äußeren Einflüssen geschützt sind, während das Außengehäuse die mechanische Stabilität und die Witterungsbeständigkeit bietet. Die Belüftung erfolgt über Kiemenprägungen an den Seiten und der Rückseite sowie über Lochreihen am Gehäuseboden, wodurch eine kontinuierliche Luftzirkulation gewährleistet wird. Die pulverbeschichtete Oberfläche in RAL 7035 bietet eine hohe beständigkeit gegen UV-Strahlung und Witterungseinflüsse, was die Lebensdauer des Gehäuses verlängert.

Kompatibilität und Zubehör
Zu diesem Gehäuse sind verschiedene Zubehörteile erhältlich, die die Funktionalität erweitern. Dazu gehören ein Thermostat Schaltschrank-Innentemperaturregler, ein Hygrostat, eine Systemleuchte LED Kompakt mit Adapternetzteil sowie eine RTT Schaltschrankheizung. Diese Komponenten können zur Temperaturregelung, zur Beleuchtung oder zur Feuchtigkeitsregulierung im Innengehäuse eingesetzt werden. Die Montagewinkel im Lieferumfang ermöglichen die Befestigung von Thermostaten oder Hygrostaten an der Innenseite.

Montage und Installation

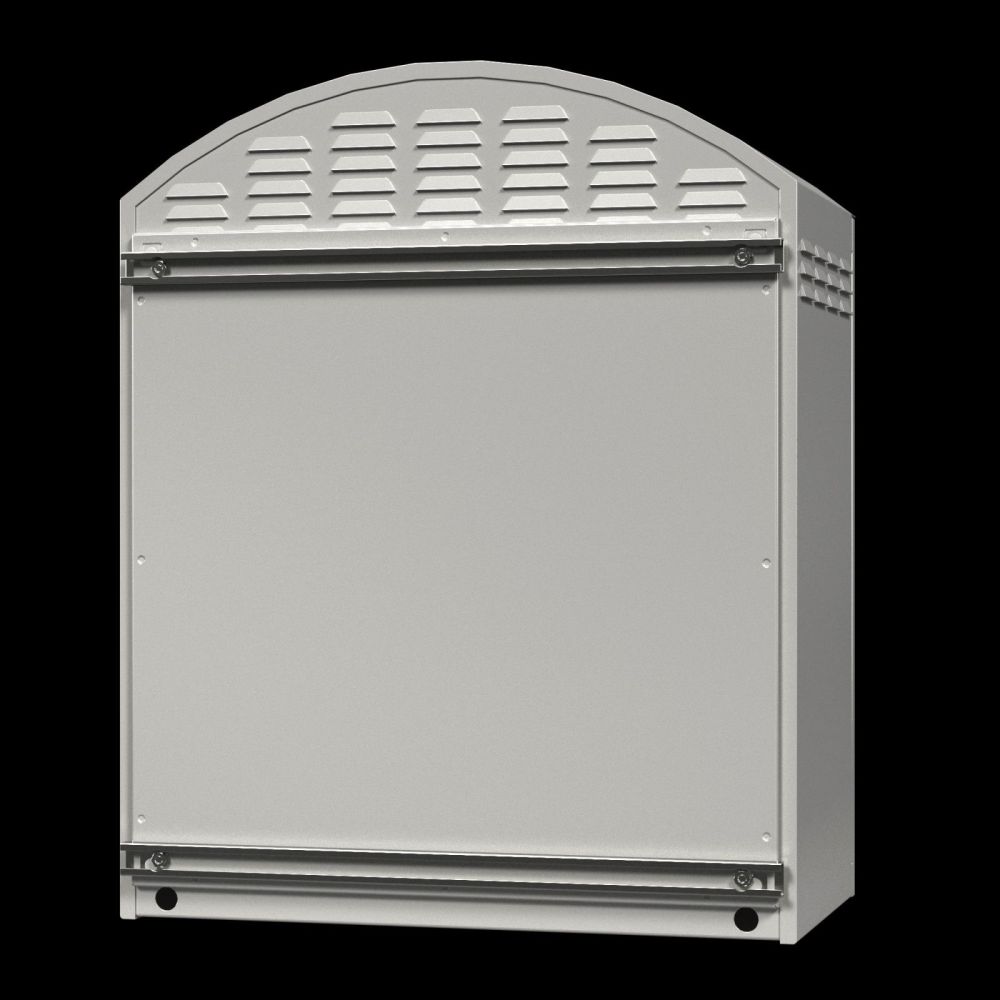

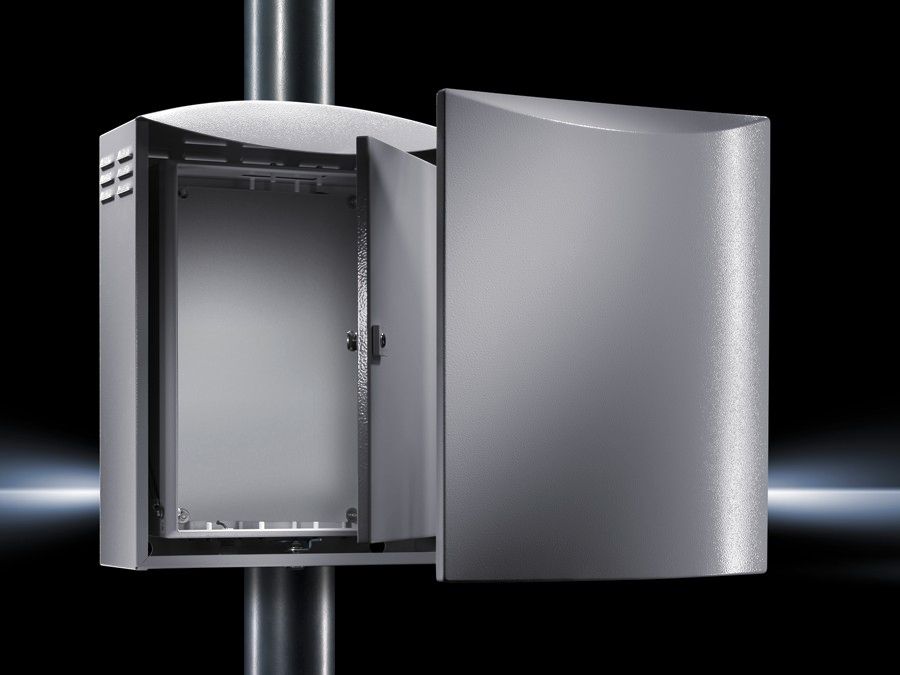

Das Gehäuse ist für die Wand- oder Mastbefestigung ausgelegt. Die Rückseite des Außengehäuses verfügt über zwei C-Profilschienen, an denen eine Mastbefestigung angebracht werden kann. Die Montage erfolgt über die vormontierten Befestigungselemente, wobei die genaue Montageanleitung dem Hersteller entspricht. Die Designhaube am Außengehäuse ist abnehmbar und bietet Zugang zur Sicherheitsschließung.

Vorteile im Betrieb
Das Gehäuse bietet eine hohe mechanische Stabilität und Witterungsbeständigkeit durch die Kombination aus Aluminium und Edelstahl. Die IP 55-Schutzart gewährleistet einen zuverlässigen Schutz vor Staub und spritzendem Wasser. Die integrierte Belüftung verhindert eine Überhitzung der installierten Komponenten. Die vormontierte Ausführung reduziert die Montagezeit vor Ort, und die integrierten C-Profilschienen ermöglichen eine flexible Anpassung an verschiedene Anforderungen. Die Sicherheitsschließung sorgt für einen sicheren Zugang zum Innengehäuse.
