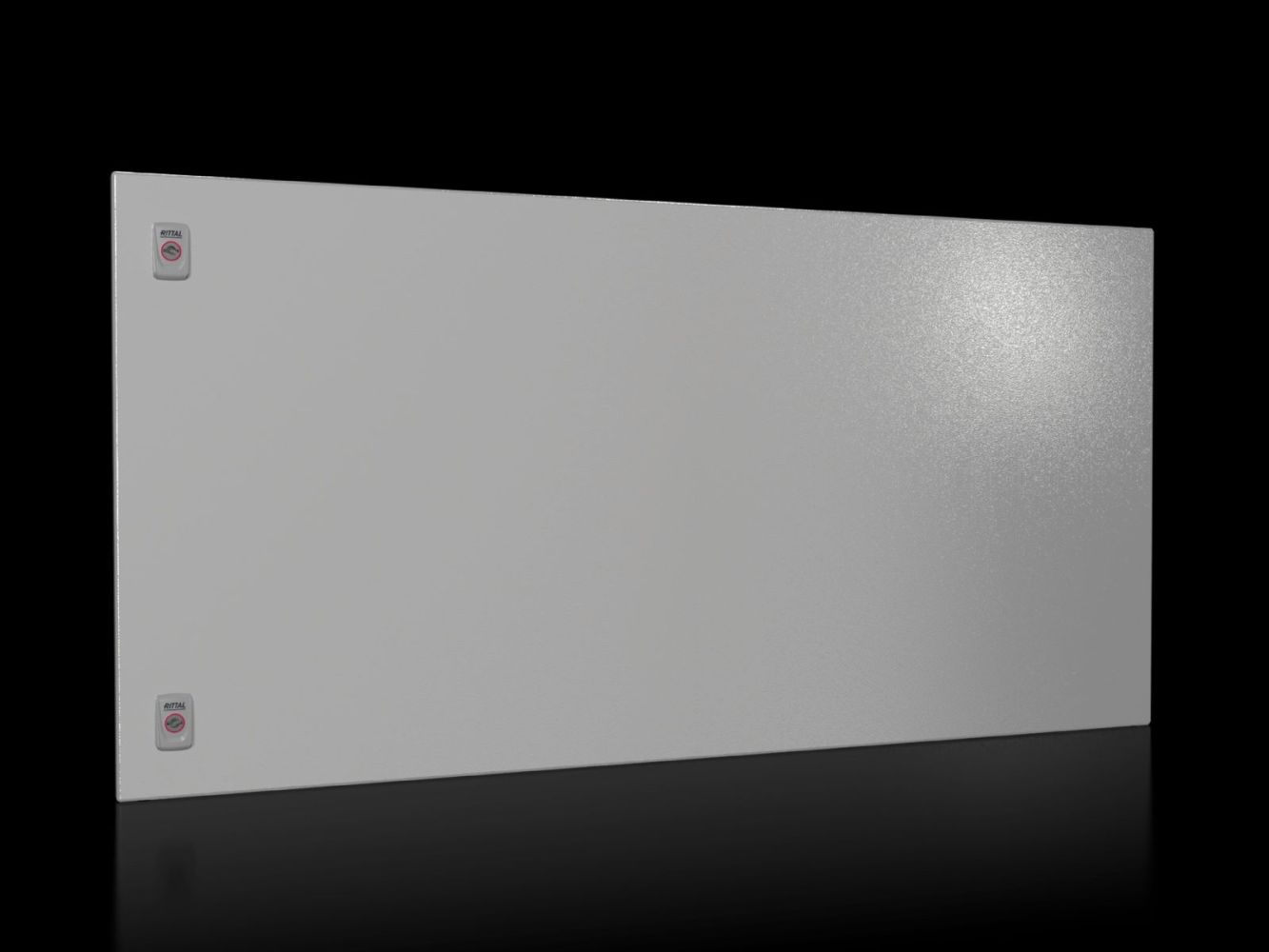

Rittal 9682126 SV partial door for VX, W x H: 1200x600 mm content_copy

Die Rittal SV 9682126 ist eine Teiltür für VX-Schaltschränke, konzipiert als Ersatz für eine komplette Tür oder eine Rückwand. Sie ermöglicht eine flexible Aufteilung des Schrankinneren und kann beliebig mit anderen Teiltüren kombiniert werden. Die Tür hat eine Breite von 1.200 mm und eine Höhe von 600 mm und ist speziell für Schränke mit einer Breite von 1.200 mm ausgelegt. Die Montage erfolgt mit integrierten Scharnieren, die eine Öffnung bis zu 130° ermöglichen. Der Türanschlag ist wahlweise rechts oder links möglich, was eine anpassungsfähige Installation an unterschiedliche Schrankkonfigurationen erlaubt.

Teiltür für VX-Schränke wird aus Stahlblech mit einer Dicke von 2 mm gefertigt. Die Oberfläche ist mit einem Strukturlack beschichtet, der eine robuste und gleichmäßige Optik bietet. Die Farbe entspricht der Norm RAL 7035, einem grauen Ton, der in industriellen Umgebungen häufig verwendet wird. Die Schutzart IP 54 nach IEC 60 529 gewährleistet einen Schutz gegen Staub und spritzendes Wasser, was die Tür für den Einsatz in industriellen Anlagen geeignet macht, wo eine gewisse Umgebungsbelastung zu erwarten ist.

Funktionen und Ausstattung im Detail umfassen einen serienmäßigen Doppelbart-Verschluss-Einsatz, der zwei Verschlüsse bietet. Dieser ist austauschbar gegen Verschluss-Einsätze der Ausführung A, was eine Anpassung an spezifische Sicherheitsanforderungen ermöglicht. Der Lieferumfang umfasst die Teiltür selbst, einen Trennsteg, Scharniere, Verschlussteile sowie das erforderliche Befestigungsmaterial. Diese Komplettierung erleichtert die Installation ohne zusätzliche Einkäufe.

Technik verständlich erklärt zeigt, dass die Teiltür nicht nur eine mechanische Trennung darstellt, sondern auch eine funktionale Ergänzung für die Schrankgestaltung. Die Verwendung von Stahlblech mit 2 mm Dicke sorgt für eine ausreichende Stabilität, während die Strukturlackierung eine hohe Abriebfestigkeit und Korrosionsschutz bietet. Die IP 54-Schutzart bedeutet, dass die Tür gegen Staub und spritzendes Wasser geschützt ist, was sie für den Einsatz in Produktionsumgebungen oder in Außenbereichen geeignet macht, sofern keine ständige Wassereinwirkung vorliegt.

Kompatibilität und Zubehör umfasst die Verwendung mit anderen Teiltüren und Frontblenden. Am oberen und unteren Ende der Teiltür ist jeweils eine Frontblende erforderlich, um ein sauberes Erscheinungsbild zu gewährleisten. Passende Frontblenden sind verfügbar, beispielsweise für die oberen und unteren Bereiche mit den Abmessungen 1200x300 mm und 1200x100 mm. Zusätzlich können Verschluss-Einsätze aus Zink-Druckguss mit einer Länge von 27 mm verwendet werden, um die Sicherheit zu erhöhen. Für Türen ohne Sichtscheibe in der Höhe von 600 bis 1000 mm ist der Einbau des Monitorrahmens 2305.000 möglich, was die Integration von Bedien- oder Anzeigeeinheiten ermöglicht.

Montage und Installation erfolgt mit den im Lieferumfang enthaltenen Scharnieren und Befestigungsmaterial. Die Türen können wahlweise rechts oder links angebracht werden, was eine flexible Anordnung im Schrank ermöglicht. Die maximale Öffnung von 130° gewährleistet einen guten Zugang zum Schrankinneren. Die Verwendung von Frontblenden am oberen und unteren Ende ist notwendig, um die optische und funktionale Vollständigkeit zu gewährleisten.

Vorteile im Betrieb liegen in der Flexibilität der Anordnung und der einfachen Montage. Die Teiltür ermöglicht eine modulare Gestaltung von Schaltschränken, wodurch die Nutzung des Innenraums optimiert werden kann. Die IP 54-Schutzart sorgt für eine ausreichende Schutzfunktion in vielen industriellen Anwendungsfällen. Die Austauschbarkeit des Verschluss-Einsatzes erlaubt eine Anpassung an unterschiedliche Sicherheitsanforderungen, ohne dass die gesamte Tür ausgetauscht werden muss. Die Verwendung von Stahlblech und Strukturlack sorgt für eine lange Lebensdauer und geringe Wartungsaufwendungen.
