Rittal 6721000 CX console top section for 3-piece assembly W:800 mm content_copy

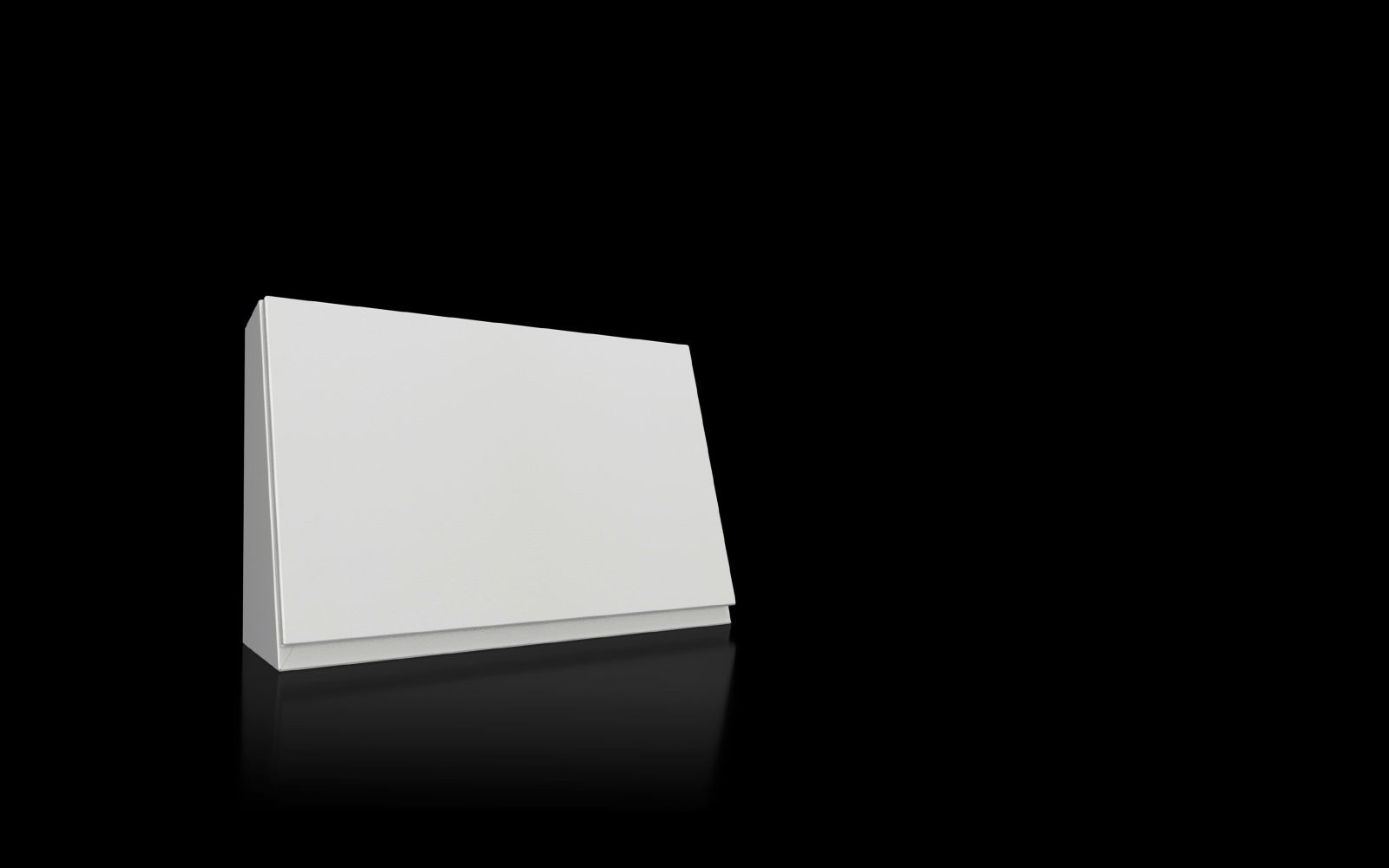

Das Rittal CX 6721000 ist ein Pultoberteil für den Einsatz im CX Pult-System, ausgelegt für einen dreiteiligen Aufbau. Es dient als oberer Abschluss eines Pultsystems und wird in Verbindung mit einem Pultmittel- und einem Pultunterteil eingesetzt, um eine modulare Arbeitsstation zu erstellen. Das Gehäuse besteht aus Stahlblech und ist für den Einsatz in industriellen Umgebungen konzipiert, wobei die Abmessungen eine Breite von 800 mm, eine Höhe von 515 mm sowie eine obere Tiefe von 125 mm und eine untere Tiefe von 245 mm aufweisen. Die Oberfläche ist tauchgrundiert und außen mit einem pulverbeschichteten Strukturlack in der Farbe RAL 7035 versehen, was eine hohe Beständigkeit gegen mechanische Belastungen und Umwelteinflüsse gewährleistet.

Einsatzbereiche
Das Pultoberteil ist für den Einsatz in industriellen Anlagen, Steuerungszentren oder bei Bedienpulten konzipiert, wo eine robuste, schlagfeste und staub- sowie spritzwassergeschützte Abdeckung erforderlich ist. Die Schutzart IP 55 nach IEC 60 529 gewährleistet Schutz gegen Staub und spritzendes Wasser, was es für den Einsatz in Produktionsumgebungen mit erhöhter Verschmutzungsgefahr geeignet macht. Zusätzlich erfüllt das Gehäuse die Schutzarten NEMA 1 und NEMA 12, was die Eignung für Innen- und leicht verschmutzte Umgebungen bestätigt. Die IK10-Bewertung sichert einen hohen Schutz gegen mechanische Einwirkungen, wie z. B. Schläge oder Stöße.

Funktionen und Ausstattung im Detail

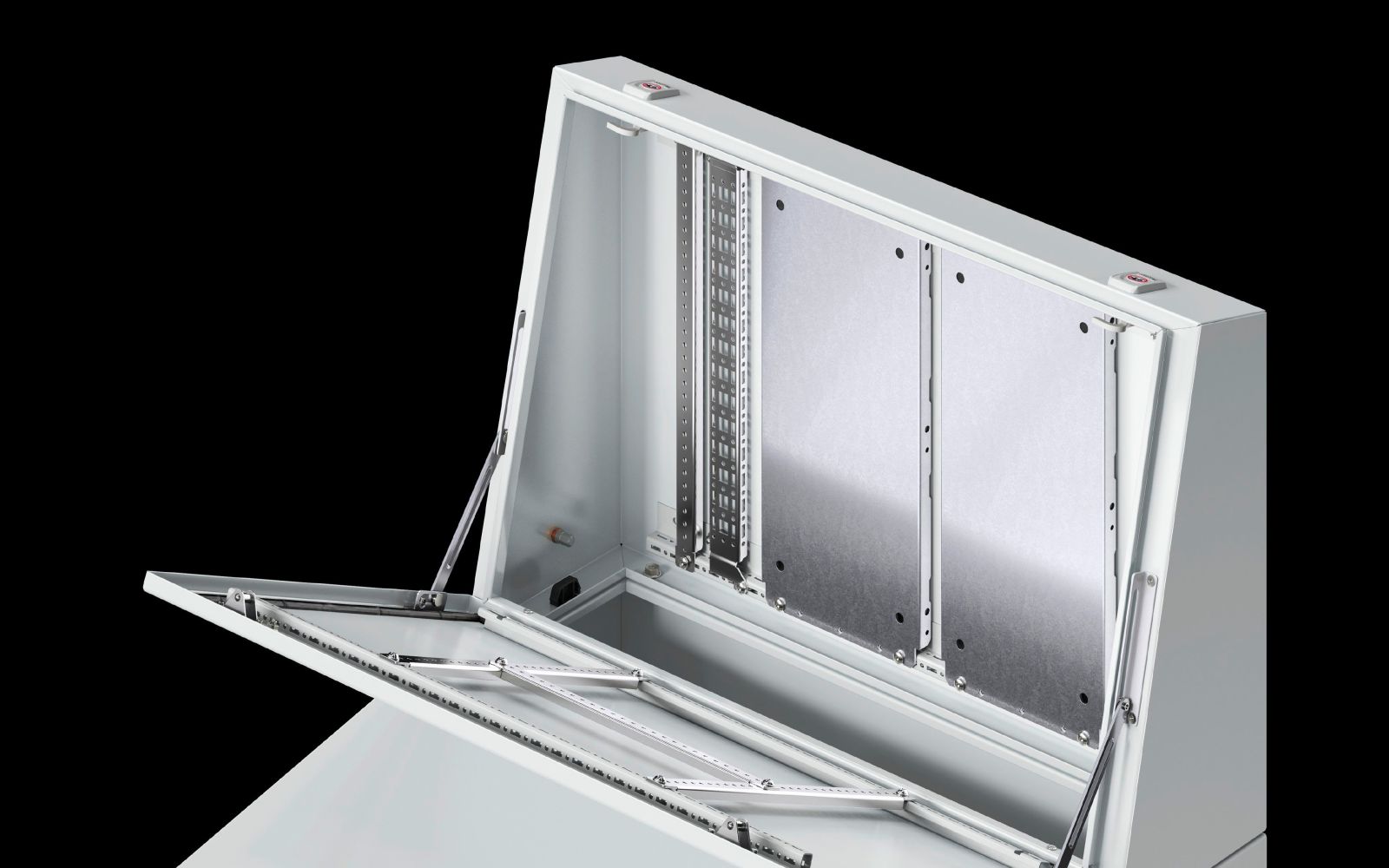

Das Gehäuse verfügt über eine umlaufend eingeschäumte PU-Dichtung, die eine dichte Versiegelung zwischen Gehäuse und Tür gewährleistet und so die Schutzfunktionen IP 55 und IK10 unterstützt. Die Tür ist aus Stahlblech mit einer Dicke von 2,0 mm gefertigt, während das Gehäuse selbst aus 1,5 mm Stahlblech besteht. Der Deckel ist unten scharniert und wird durch einen Deckelhalter gesichert, was eine sichere und bequeme Öffnung ermöglicht. Der Boden ist offen, um eine individuelle Kabeleinführung zu ermöglichen, was die Flexibilität bei der Installation erhöht. Die Verschlussanlage besteht aus zwei Vorreibern mit einem 3 mm Doppelbart-Einsatz, die eine sichere und mechanisch stabile Verriegelung gewährleisten.

Technik verständlich erklärt
Die Verwendung von Stahlblech in den genannten Dicken sorgt für eine hohe mechanische Stabilität und Langlebigkeit. Die Pulverbeschichtung in RAL 7035 bietet nicht nur eine ansprechende Optik, sondern auch einen hohen Korrosionsschutz. Die PU-Dichtung sorgt für eine dichte Abdichtung, die die Schutzfunktionen IP 55 und IK10 unterstützt. Die scharnierte Tür mit integriertem Deckelhalter ermöglicht eine einfache und sichere Bedienung, während die offene Bodenkonstruktion die Integration von Kabeln und Leitungen ohne zusätzliche Modifikationen erlaubt. Die Vorreiber-Verschlüsse mit Doppelbart-Einsatz bieten eine zuverlässige Verriegelung, die gegen unbeabsichtigtes Öffnen schützt.

Kompatibilität und Zubehör

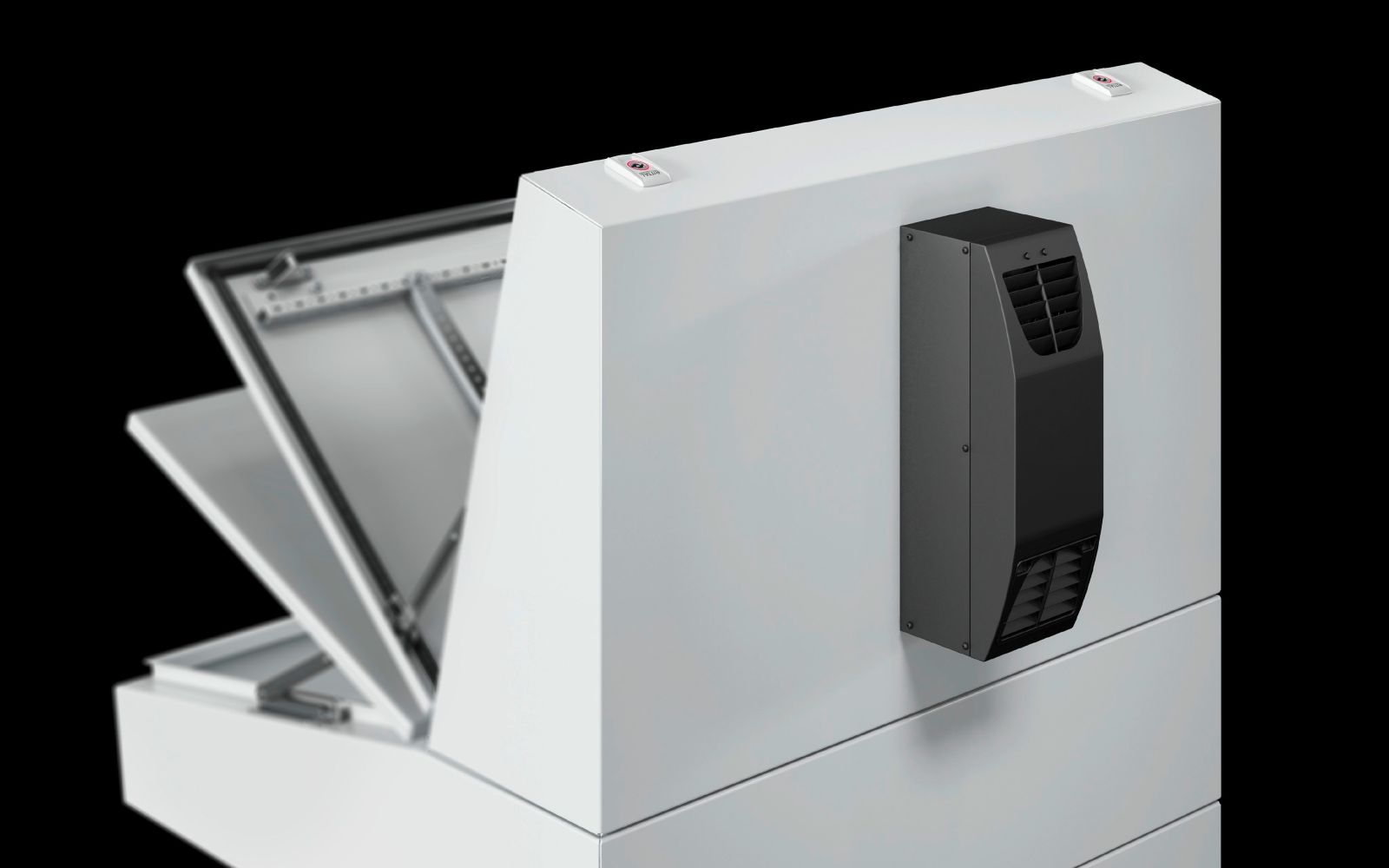

Das Pultoberteil ist Bestandteil des CX Pult-Systems und wird in Kombination mit einem Pultmittel- und einem Pultunterteil eingesetzt, um ein vollständiges Pultsystem zu bilden. Als passendes Zubehör werden TS Montagestege für eine innere Montageebene (Breite 400 mm), VX System-Chassis (14 x 39 mm, Türbreite 500 mm) sowie CX 6730800 Aluminiumleiste (Länge 1750 mm) angeboten. Diese Komponenten ermöglichen eine strukturierte Montage von Geräten und Steuerungen innerhalb des Pults.

Montage und Installation
Die Installation erfolgt durch die Montage des Oberteils auf einem Pultmittel- und Pultunterteil, wobei die offene Bodenkonstruktion eine flexible Kabeleinführung ermöglicht. Die scharnierte Tür und die integrierten Verschlüsse erleichtern die Wartung und den Zugriff auf die installierten Komponenten. Die vorgegebenen Abmessungen und die modulare Konstruktion des CX-Systems ermöglichen eine standardisierte Montage ohne zusätzliche Anpassungen.

Vorteile im Betrieb
Das Rittal CX 6721000 bietet eine hohe mechanische Stabilität, eine zuverlässige Schutzfunktion gegen Staub, Spritzwasser und mechanische Einwirkungen sowie eine flexible Kabeleinführung. Die modulare Konstruktion des CX-Systems ermöglicht eine individuelle Anpassung an spezifische Anforderungen, wobei die Verwendung von Standardkomponenten die Wartung und Austauschbarkeit erleichtert. Die robuste Ausführung und die hohe Schutzklasse machen das Pultoberteil zu einer geeigneten Lösung für anspruchsvolle industrielle Einsatzbedingungen.
