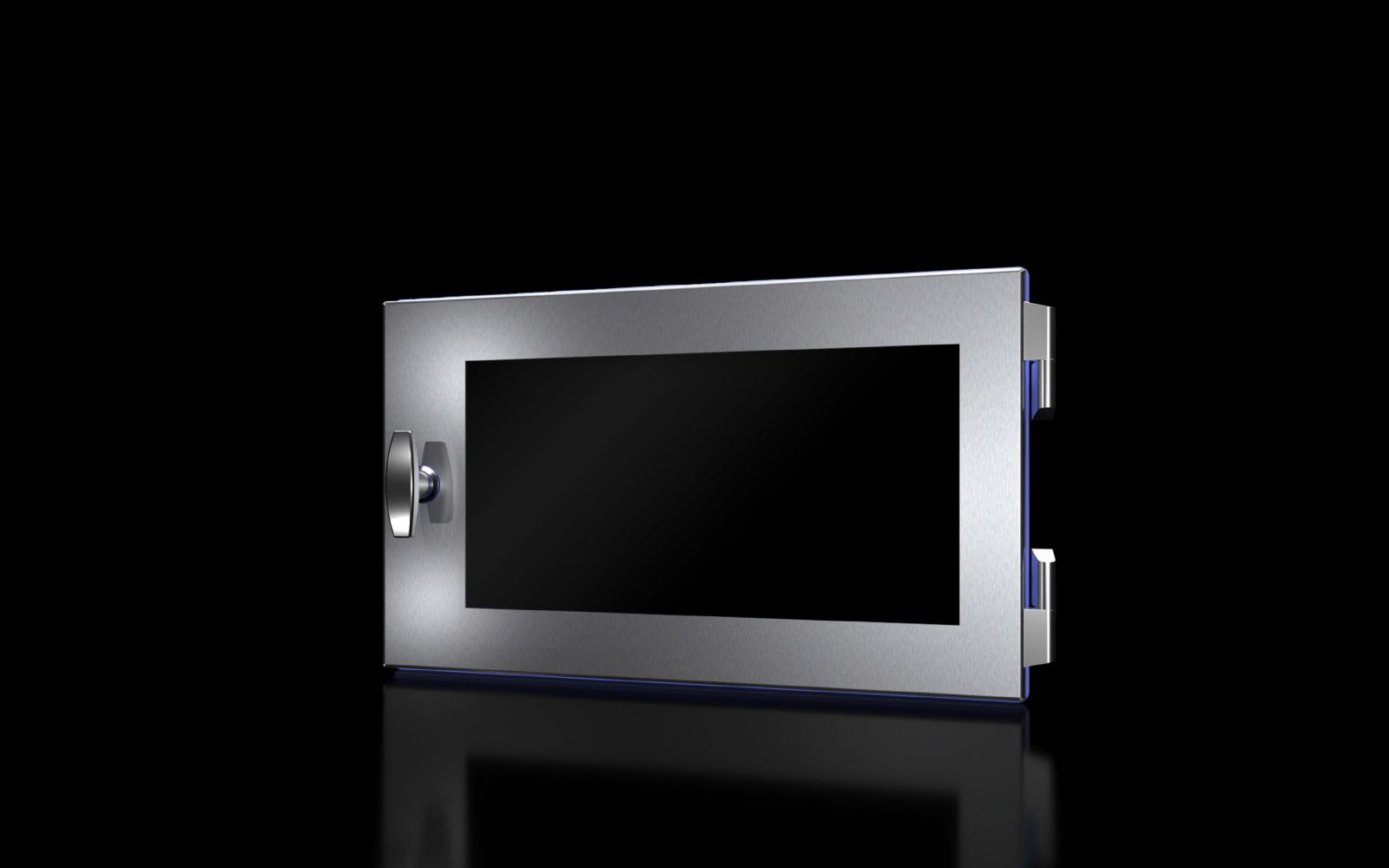

Rittal 4000082 HD viewing window with knob handle W x H: 470x290 mm stainless steel 1.4301 content_copy

Das Rittal HD Sichtfenster, Typ 4000082, ist ein Systemzubehör für Kompakt-Schaltschränke der HD-Serie. Es dient dem Schutz von Bedienelementen wie Tastern oder Displays, während gleichzeitig eine klare Sicht auf die darin integrierten Komponenten gewährleistet wird. Das Sichtfenster ist aus Edelstahl 1.4301 (AISI 304) gefertigt, was eine hohe Korrosionsbeständigkeit und mechanische Festigkeit bietet. Die Sichtscheibe besteht aus Polycarbonat, einem robusten und transparenten Kunststoff, der gegen mechanische Belastungen und UV-Strahlung beständig ist. Die Dichtung aus Silikon entspricht der FDA-Richtlinie 21 CFR 177.2600, was die Verwendung in Anwendungen mit Hygieneanforderungen ermöglicht.

Einsatzbereiche
Das Sichtfenster ist für den Einsatz in industriellen Umgebungen konzipiert, insbesondere in Bereichen, in denen eine hohe mechanische Belastung, Staub- oder Spritzwasserbelastung vorliegt. Es ist geeignet für Anlagen in der Fertigungsindustrie, der Verfahrenstechnik oder der Automatisierungstechnik, wo eine sichere und zugleich beobachtbare Bedienung von Geräten erforderlich ist. Die Schutzart IP 55 nach IEC 60 529 gewährleistet Schutz gegen Staub und Spritzwasser aus jeder Richtung, während der IK-Code IK08 eine mechanische Festigkeit gegen Stöße und Erschütterungen bis zu 20 Joule sichert. Die Type rating nach UL 50E umfasst die Kategorien Type 1, Type 12 und Type 13, was die Verwendung in Innenräumen sowie in Umgebungen mit leichtem Spritzwasser oder Staub erlaubt.

Funktionen und Ausstattung im Detail
Das Sichtfenster verfügt über ein großes Sichtfeld mit einer sichtbaren Fläche von 352 mm Breite und 185 mm Höhe, was eine optimale Übersicht auf die darin integrierten Bedienelemente ermöglicht. Der spaltfreie Übergang zwischen Sichtfenster und Rahmen sorgt für eine saubere Optik und verhindert das Eindringen von Staub oder Feuchtigkeit. Das Außenliegende Scharnier ermöglicht ein einfaches Öffnen und Schließen, wobei die beiden Scharniere im Lieferumfang enthalten sind. Der integrierte Knebelgriff erlaubt das Öffnen ohne Schlüssel, was die Bedienung schnell und unkompliziert gestaltet. Das Befestigungsmaterial ist ebenfalls im Lieferumfang enthalten, sodass das Sichtfenster direkt an Flächen angebaut werden kann.

Technik verständlich erklärt
Die Verwendung von Edelstahl 1.4301 (AISI 304) für den Rahmen gewährleistet eine hohe Korrosionsbeständigkeit, insbesondere in feuchten oder aggressiven Umgebungen. Polycarbonat als Material für die Sichtscheibe bietet eine hohe Transparenz und Widerstandsfähigkeit gegen mechanische Beschädigungen. Die Silikondichtung, die den FDA-Standard erfüllt, ist für Anwendungen geeignet, in denen Hygiene und Reinheit eine Rolle spielen, beispielsweise in der Lebensmittelindustrie. Die Schutzart IP 55 bedeutet, dass das Sichtfenster gegen Staub und Spritzwasser geschützt ist, was es für den Einsatz im Außenbereich oder in feuchten Innenräumen geeignet macht. Der IK-Code IK08 zeigt an, dass das Gerät gegen mechanische Einwirkungen wie Stöße oder Erschütterungen bis zu einer Energie von 20 Joule geschützt ist.

Kompatibilität und Zubehör
Das Sichtfenster ist speziell für Kompakt-Schaltschränke der HD-Serie von Rittal entwickelt. Es passt exakt in die vorgesehenen Öffnungen dieser Gehäuse. Als Zubehör wird ein Knebelgriff mit Sicherheitszylinder-Einsatz aus Edelstahl angeboten, der eine zusätzliche Absicherung gegen unbefugten Zugriff ermöglicht. Dieses Zubehör kann optional ergänzt werden, um die Sicherheit des Schaltschranks zu erhöhen.

Montage und Installation
Die Montage erfolgt durch Befestigung an einer Fläche, wobei das im Lieferumfang enthaltene Befestigungsmaterial verwendet wird. Die Außenliegenden Scharniere erleichtern die Installation, da sie direkt am Gehäuse befestigt werden können. Die Abmessungen des Sichtfensters betragen 470 mm Breite, 290 mm Höhe und 65 mm Tiefe, was eine präzise Passform für die HD-Schaltkästen gewährleistet.

Vorteile im Betrieb
Das Sichtfenster bietet eine klare Sicht auf die Bedienelemente, ohne die Funktionalität oder Sicherheit zu beeinträchtigen. Die robuste Konstruktion aus Edelstahl und Polycarbonat sorgt für eine lange Lebensdauer auch unter anspruchsvollen Betriebsbedingungen. Die einfache Bedienung durch den Knebelgriff reduziert die Zeit für Wartungs- und Inspektionsarbeiten. Die integrierte Dichtung verhindert das Eindringen von Staub oder Feuchtigkeit, was die Zuverlässigkeit der darin installierten Geräte erhöht. Die Kompatibilität mit der HD-Serie von Rittal ermöglicht eine einheitliche Gestaltung von Schaltschränken und vereinfacht die Planung und Montage.
