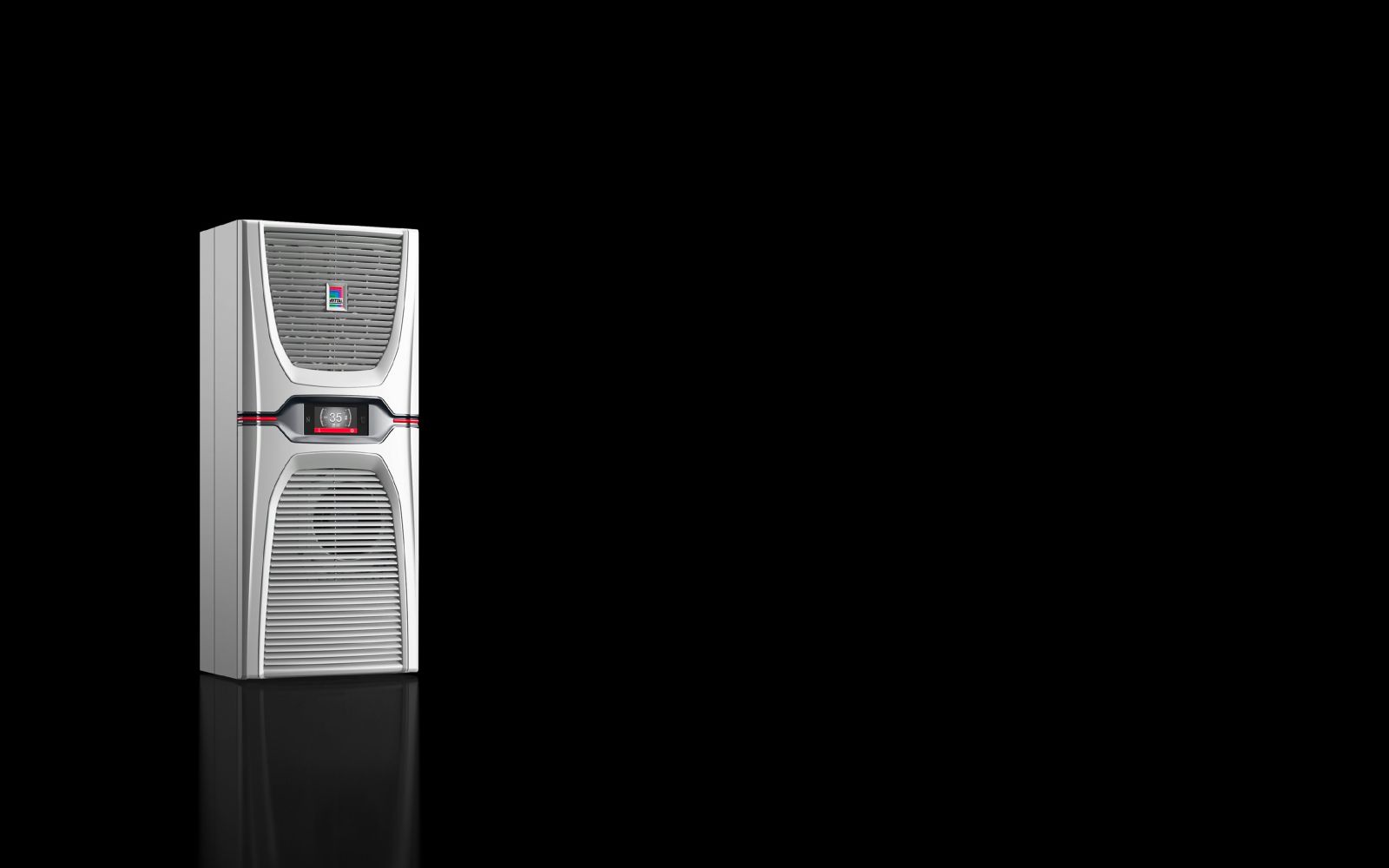

Rittal 3185835 Blue e+ wall-mounted cooling unit, 1600 W, chemical version content_copy

Das Rittal SK 3185835 ist ein Wandanbau-Kühlgerät der Blue e+ Chemie-Serie, speziell für den Einsatz in Umgebungen konzipiert, in denen Schwefelsäure als Aerosol in der Luft vorkommen kann. Dazu gehören beispielsweise Anwendungen in der Papierindustrie, Lebensmittelindustrie, Chemieindustrie, Galvanik oder im Offshore-Bereich. Das Gerät ist aus Stahlblech gefertigt und verfügt über eine spezielle Oberflächenbeschichtung: Blechteile und Elektronik sind mit Klarlack lackiert, während der Kältekreislauf mit einem 2-Komponenten-PUR-Lack beschichtet ist, um die Korrosionsbeständigkeit zu erhöhen. Die Farbe des Geräts entspricht RAL 7035. Die Abmessungen betragen 400 mm (Breite) × 950 mm (Höhe) × 310 mm (Tiefe), wobei ein Montageausbruch von 383 mm (Breite) × 929 mm (Höhe) erforderlich ist. Das Kühlgerät ist für den Semi-Outdoor-Bereich vorgesehen und darf nicht im freien, ungeschützten Außenbereich eingesetzt werden.

Einsatzbereiche
Das Kühlgerät ist für industrielle Anwendungen ausgelegt, in denen aggressive Umgebungsbedingungen wie saure Aerosole vorherrschen. Die spezielle Chemieausführung gewährleistet eine hohe Korrosionsbeständigkeit und verlängert die Lebensdauer der Bauteile im Schaltschrank sowie des Kühlgeräts selbst. Die Einsatzgrenzen liegen bei einer Betriebstemperatur von -20 °C bis 60 °C, wobei der Kältemittelkreislauf im aktiven Betrieb zwischen 3 °C und 60 °C und die Heat Pipe zwischen -20 °C und 45 °C betrieben werden kann. Die Lagertemperatur reicht von -40 °C bis 70 °C.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über einen integrierten Verflüssiger mit hydrophober RiNano-Beschichtung, der die Kondensatbildung reduziert und die Wartung vereinfacht. Die integrierte elektrische Kondensatverdunstung sorgt dafür, dass das anfallende Kondensat direkt im Gerät verdunstet, ohne dass ein externer Abfluss notwendig ist. Die Temperaturregelung erfolgt über einen e+ Controller, der werkseitig auf +35 °C eingestellt ist, wobei der Einstellbereich zwischen 20 °C und 50 °C liegt. Das Gerät ist anschlussfertig verdrahtet und verfügt über eine steckbare Anschlussklemmleiste. Im Lieferumfang sind Befestigungsmaterialien enthalten.

Technik verständlich erklärt
Das Kühlgerät arbeitet mit dem Kältemittel R-513A, dessen Menge 0,76 kg beträgt. Das Global Warming Potential (GWP) liegt bei 631, was einem CO₂-Äquivalent von 0,48 t entspricht. Die Gesamtkühlleistung beträgt 1,6 kW bei einer Außentemperatur von 35 °C (L35) und einer Betriebsspannung von 110–240 V (1~) oder 380–480 V (3~) bei 50/60 Hz. Bei einer Außentemperatur von 50 °C (L50) beträgt die Kühlleistung 1,2 kW. Die Bemessungsleistung beträgt 0,7 kW. Die Luftleistung im Außenkreislauf beträgt 895 m³/h, im Innenkreislauf 700 m³/h. Die Energieeffizienz wird durch einen Energy Efficiency Ratio (EER) von 2,96 (bei 50/60 Hz, L35) und einen Seasonal Energy Efficiency Ratio (SEER) von 5,5 charakterisiert. Die Betriebsspannung umfasst 110–240 V, 1~, 50/60 Hz sowie 380–480 V, 3~, 50/60 Hz. Die zulässige Spannungstoleranz beträgt bei 110 V bis -10 % (99 V) und bei 240 V bis +10 % (264 V), bei 380 V bis -10 % (342 V) und bei 480 V bis +6 % (509 V). Der zulässige Betriebsdruck beträgt 24 bar. Die Schutzart des Innenkreislaufs entspricht IP 55 nach EN 60 529, was staub- und spritzwasserdicht bedeutet.

Kompatibilität und Zubehör
Zur Fernüberwachung und Vernetzung von Kühlgeräten der Blue e+ Generation kann das IoT Interface mit der Artikelnummer 3124.300 verwendet werden. Dies ermöglicht die Überwachung von Gerätedaten, Zuständen und Systemmeldungen, um die Maschinenverfügbarkeit und Prozesssicherheit zu erhöhen. Als Zubehör sind unter anderem die Abdeckung für die Anschlussbox (Artikelnummern 3355.200 und 3355.210) sowie ein Kondensatschlauch (12 x 2 mm, Länge 10 m), eine Luftumlenkung für SK 3185.xxx, ein Temperaturfühler für Kühlgeräte Blue e+ und ein Metallfilter für SK 3185830 verfügbar.

Montage und Installation
Das Gerät ist für Wandmontage ausgelegt und erfordert einen Montageausbruch von 383 mm (Breite) × 929 mm (Höhe). Die Befestigungsmaterialien sind im Lieferumfang enthalten. Die Anschlussklemmleiste ist steckbar, sodass das Gerät anschlussfertig verdrahtet ist. Für den Schutz des Kühlgeräts ist ein geeigneter Überspannungsschutz vorzusehen: bei Betriebsspannungen unter 460 V (3~) mit Uc 275 V, Imax 40 kA, In 20 kA, Up 1,5 kV; bei Betriebsspannungen über 460 V (3~) mit Uc 385 V, Imax 40 kA, In 20 kA, Up 1,5 kV.

Vorteile im Betrieb
Die drehzahlgeregelten Komponenten und die Heat Pipe-Technologie sorgen für eine durchschnittliche Energieeinsparung von 75 %. Die bauteilschonende Kühlung verlängert die Lebensdauer der Komponenten im Schaltschrank und im Kühlgerät. Die intuitive Bedienung erfolgt über ein Touchdisplay und intelligente Schnittstellen. Die Mehrspannungsfähigkeit ermöglicht den weltweiten Einsatz ohne Umverdrahtung. Die integrierte Kondensatverdunstung reduziert die Wartungsaufwand, da kein externer Abfluss notwendig ist.
