Rittal 2830122 AX AX plinth trim panel 1=2 front/back H:200 mm for W:1200 mm content_copy

Die AX Sockel-Blende von Rittal, Typ 2830122, ist ein Systemzubehör für Schaltschränke des Gehäusetyps AX mit einer Breite von 1.200 mm. Sie dient als Abschlussblende für die vordere und hintere Seite der Sockel-Einheit und ermöglicht einen sicheren und strukturierten Abschluss des unteren Bereichs des Schaltschranks. Die Blende ist aus Stahlblech gefertigt und in der Farbe RAL 9005 gehalten, was eine einheitliche optische Gestaltung mit anderen AX-Elementen gewährleistet. Die Höhe beträgt 200 mm, wodurch sie für Standardsockelkonfigurationen geeignet ist.

Einsatzbereiche

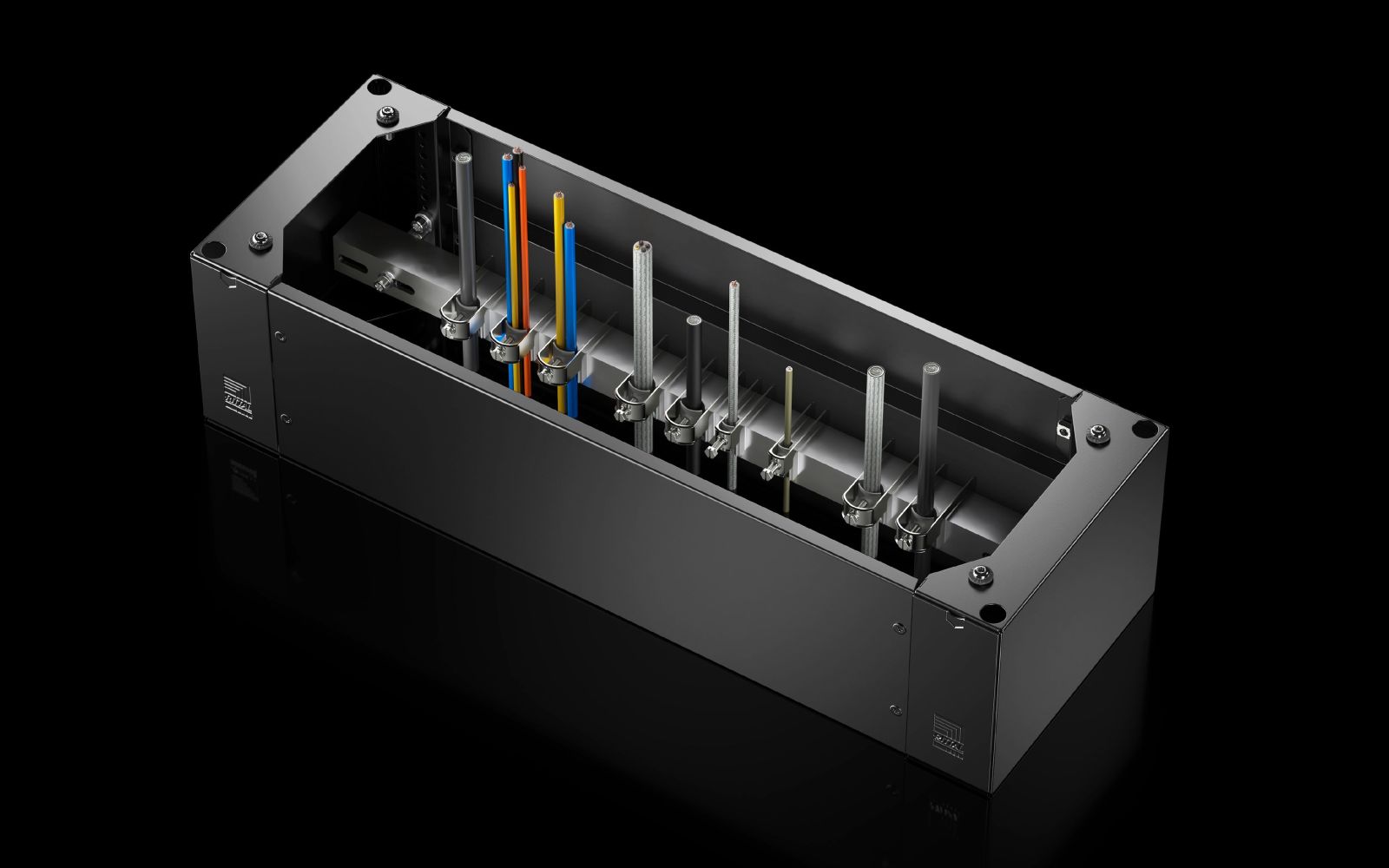

Die Sockel-Blende wird im industriellen Bereich eingesetzt, wo Schaltschränke auf einem Sockel montiert werden, um eine stabile Grundlage zu schaffen. Sie ist besonders geeignet für Anlagen, bei denen eine saubere und zugängliche Kabeleinführung am unteren Bereich des Schaltschranks erforderlich ist. Die große Öffnung der Blende gewährleistet einen optimalen Zugang zur Verschraubungsstelle, was die Montage und Wartung von Kabeln und Verbindungen erleichtert. Die Blende ist Teil eines modularen Systems, das sich an die spezifischen Abmessungen des Schaltschranks anpasst.

Funktionen und Ausstattung im Detail
Die Blende bietet eine große Öffnung für die Kabeleinführung, wodurch Kabel und Leitungen problemlos eingeführt und verschraubt werden können. Die Ausführung aus Stahlblech sorgt für eine hohe mechanische Stabilität und Langlebigkeit. Die Farbe RAL 9005 ist ein dunkelgrauer Standardton, der in industriellen Umgebungen häufig verwendet wird, um eine einheitliche Erscheinung zu erzielen. Die Blende ist für die Montage an Schaltschränken mit einer Breite von genau 1.200 mm konzipiert, was eine präzise Passform gewährleistet.

Technik verständlich erklärt
Die Sockel-Blende ist ein mechanisches Bauteil, das keine elektrischen oder elektronischen Funktionen erfüllt. Ihre Hauptaufgabe ist die mechanische Abschlussfunktion am unteren Bereich des Schaltschranks. Die Verwendung von Stahlblech als Material sorgt für eine hohe Festigkeit und Korrosionsbeständigkeit, insbesondere in industriellen Umgebungen. Die Farbgebung in RAL 9005 ist eine Standardausführung, die sich optisch mit anderen AX-Elementen abstimmt. Die Höhe von 200 mm entspricht einem üblichen Sockelhöhenstandard, der für die meisten industriellen Anwendungen ausreicht.

Kompatibilität und Zubehör
Die Blende ist speziell für Schaltschränke des Typs AX mit einer Breite von 1.200 mm entwickelt. Sie ist Teil eines modularen Systems, das auch andere Sockel-Elemente umfasst. Als passendes Zubehör können Nivellierfüße M12, C-Profilschienen, Tragschienen TH 35/15 sowie Sockel-Adapter für Doppel-Lenkrollen verwendet werden. Die Kombination mit einer VX Kabelabfangschiene Winkelprofil (B: 1200 mm) ermöglicht eine strukturierte Kabelführung am unteren Bereich des Schaltschranks.

Montage und Installation
Die Montage erfolgt an der vorderen und hinteren Seite des Sockels, wobei die Blende in die vorgesehenen Montageöffnungen eingesetzt und verschraubt wird. Die Verwendung von seitlichen Sockel-Elementen ist notwendig, um eine geschlossene und stabile Konstruktion zu gewährleisten. Die Blende ist für eine einfache und schnelle Installation ausgelegt, wobei die große Öffnung den Zugang zu den Montagepunkten erleichtert. Die Montage erfolgt ohne zusätzliche Werkzeuge, sofern die Verschraubungsteile bereits vorhanden sind.

Vorteile im Betrieb
Die Sockel-Blende bietet eine klare und strukturierte Lösung für den unteren Abschluss von Schaltschränken. Die große Öffnung ermöglicht eine einfache Kabeleinführung und erleichtert die Montage und Wartung. Die Verwendung von Stahlblech sorgt für eine hohe mechanische Stabilität und Langlebigkeit. Die Farbgestaltung in RAL 9005 gewährleistet eine einheitliche optische Gestaltung im industriellen Umfeld. Die Passform für Schaltschränke mit einer Breite von 1.200 mm sorgt für eine präzise Anpassung an die jeweilige Anlage.

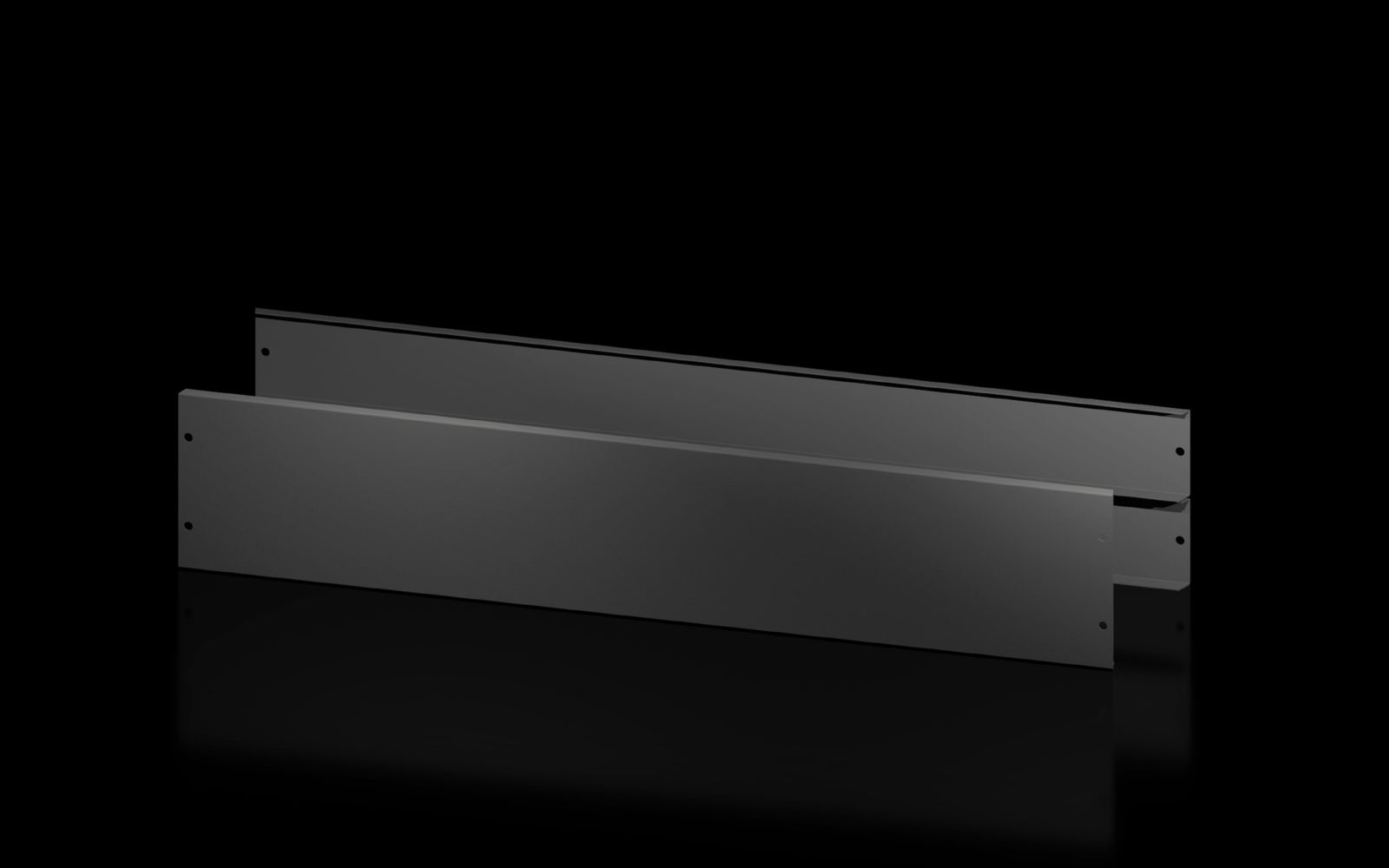

Der Lieferumfang umfasst 1 Sockel-Blende vorne/hinten mit einer Höhe von 200 mm sowie 2 Sockel-Blenden vorne/hinten mit einer Höhe von 100 mm. Die Verpackungseinheit beträgt 2 Stück. Die Angabe der Gewichtsdaten (Nettogewicht 6 kg, Bruttogewicht 6,163 kg) dient der Logistik und ist nicht Bestandteil der technischen Funktion des Produkts. Die Approbationen UL + C-UL - FTTA beziehen sich auf die Zulassung für den Einsatz in bestimmten Märkten und sind im Datenblatt dokumentiert.
