ALLNET Punkt-zu-Punkt Coax 8 Port Master Chassis/Verstärker EOC 200 ohne Module inkl. Netzteil ALL-GHN108M-Coax-200 content_copy

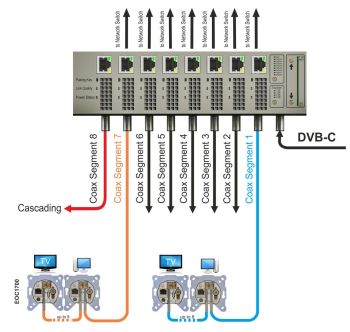

Industry-Electronics Punkt-zu-Punkt Coax 8 Port Master Chassis ALL-GHN108M-Coax-200 ohne Module Der Distribution Verstärker ALL-GHN108M-Coax ist eine hoch integrierte Lösung um ein Gigabit Netzwerk auf 8 Koaxialsträngen zur Verfügung zu stellen. Bis zu 8 G.hn Modems liefern je nach Modell netto 750 Mbit oder 1700 Mbit pro Koaxialstrang. Ein eingebautes Leistungsmessgerät vereinfacht den Service während und nach der Installation. Ohne die Kompatibilität zu einem Kabelnetzbetreiber stehen sogar bis zu 1700 Mbit zur Verfügung. Signalstärke und Schräglage können digital eingestellt werden. Bei einer erforderlichen Kompatibilität zu einem Kabelnetzbetreiber stehen 750 Mbit zur Verfügung. Der ALL-GHN108M-Coax-200 übernimmt alle Aufgaben wie Filltern, verstärken und splitten der TV-Signale sowie das Einfügen der G.hn Netzwerkdaten. Aufwändige Montagebretter / Installationen sind nicht erforderlich. Die Chassis gibts für EOC-Ethernet over COAX mit 100MHz Modulen für DVB-C Coexistenz und als 200MHz mit mehr Bandbreite ohne DVB-C Coexistenz. Oder anders erklärt. Die EOC 100 und EOC 200 unterscheiden sich wie folgt: EOC 100 1 Gbit/650 Mbit (Brutto/Netto) siehe Art. 193132 EOC 200 2 Gbit/1,7 Gbit (Brutto/Netto) siehe Art. 221624 EOC 100 und EOC 200 – Das steckt dahinter ! Die EOC 100 belegt zur Übertragung der Daten das Frequenzband von 2-87 MHz und kann das Breitband Kabelsignal (DVB-C) von 88 bis 860 MHz zur Verfügung stellen, so ist der Kabelanschluss ihres Anbieters weiterhin voll nutzbar. Die EOC 200 benutz ein Frequenzband von 2-199 MHz. Ideal für Betreiber einer Kopfstationen, die Ihr Frequenzbelegung Ihres Breitband Kabelsignal selbst bestimmen können oder Installationen, bei der keine DVB-C Übertragung mehr benötigt wird. Technische Daten ALL-GHN108M-Coax-200 Verstärkung 33 dB (intern 48dB) Bandbreite 1,2 GHz Welligkeit 1 dB integrierter Verstärker 125 dBµV Rauschzahl 4 dB Grundrauschen -170 dBm/Hz integrierter 8-fach Splitter 8 Ausgänge mit max. 108 dBµV Rückkanal-Sperre Hochpass- und Tiefpassfilter internes Leistungsmessgerät 50 dbµV bis 110 dbµV bis zu 8 G.hn Module (Art. 221625 ALL-GHN108-200-Modul) bis zu 64 Teilnehmer / EOC200 (Art. 221626 ALL-GHN108S-200-UP-Dose oder Art. 221627 ALL-GHN108S-200-WIFI) Fernspeisung 24 V bis zu 40 EOC200 (Art. 221626 ALL-GHN108S-200-UP-Dose oder Art. 221627 ALL-GHN108S-200-WIFI) Digital einstellbar: 8x 31 dB Abschwächer (0,5 dB Schritte) Schräglagenkorrektur (0-3-6-9 dB) Wichtig: Einstellung der Ausgangsleistung Die gesamte Bandleistung (ca. 90 Transponder) ist im Vergleich zur mit einem Messgerät ermittelten Ausgangsleistung eines einzelnen Transponders um 19,5 dB höher! Dies müssen Sie bei der Einstellung berücksichtigen! Beispiel 1 1 Transponder: 80,0 dBµV gemessen 90 Transponder: 99,5 dbµV Bandleistung Die LED Anzeige am Gerät zeigt 99 dBµV. Ergebnis: Das Eingangs-Signal kann (nur) um 10 dB verstärkt werden. Beispiel 2 1 Transponder: 90,0 dBµV gemessen 90 Transponder: 109,5 dbµV Bandleistung Die LED Anzeige am Gerät zeigt 109 dBµV. Ergebnis: Das Eingangs-Signal kann nicht weiter verstärkt werden. Betrachtung für 5 Unterputzdosen (UP) im Strang: Ein guter Fernsehempfang benötigt 60 dbµV - 75 dbµV am Eingang. Eine Unterputzdose EOC 1000/EOC 2000 hat eine Durchgangsdämpfung von 2-3 dB und eine Auskoppeldämpfung von 18 dB. Der AMP X8 liefert maximal 110 dbµV pro Strang. Nach 5 hintereinander geschalteten EOC 100/EOC 200 Unterputzdosen beträgt die gesamte Dämpfung: 4x3 dB Durchgangsdämpfung + 18 dB Auskoppeldämpfung + 4x1-2 dB Dämpfung im Koaxialkabel = 34-38 dB Gesamtdämpfung Eine optimale Einstellung am ALL-GHN108M-Coax-200 wäre dann: 60 bµV-65 dbµV + 38 dB = 98-103 dbµV. An der ersten Dose kämen am Ausgang dann 12 dB, also 72 bµV-77 dbµV an.
