Rittal 7979411 PDU managed, 16 A/230 V, 1~, CEE 7/3: 10 x Schuko content_copy

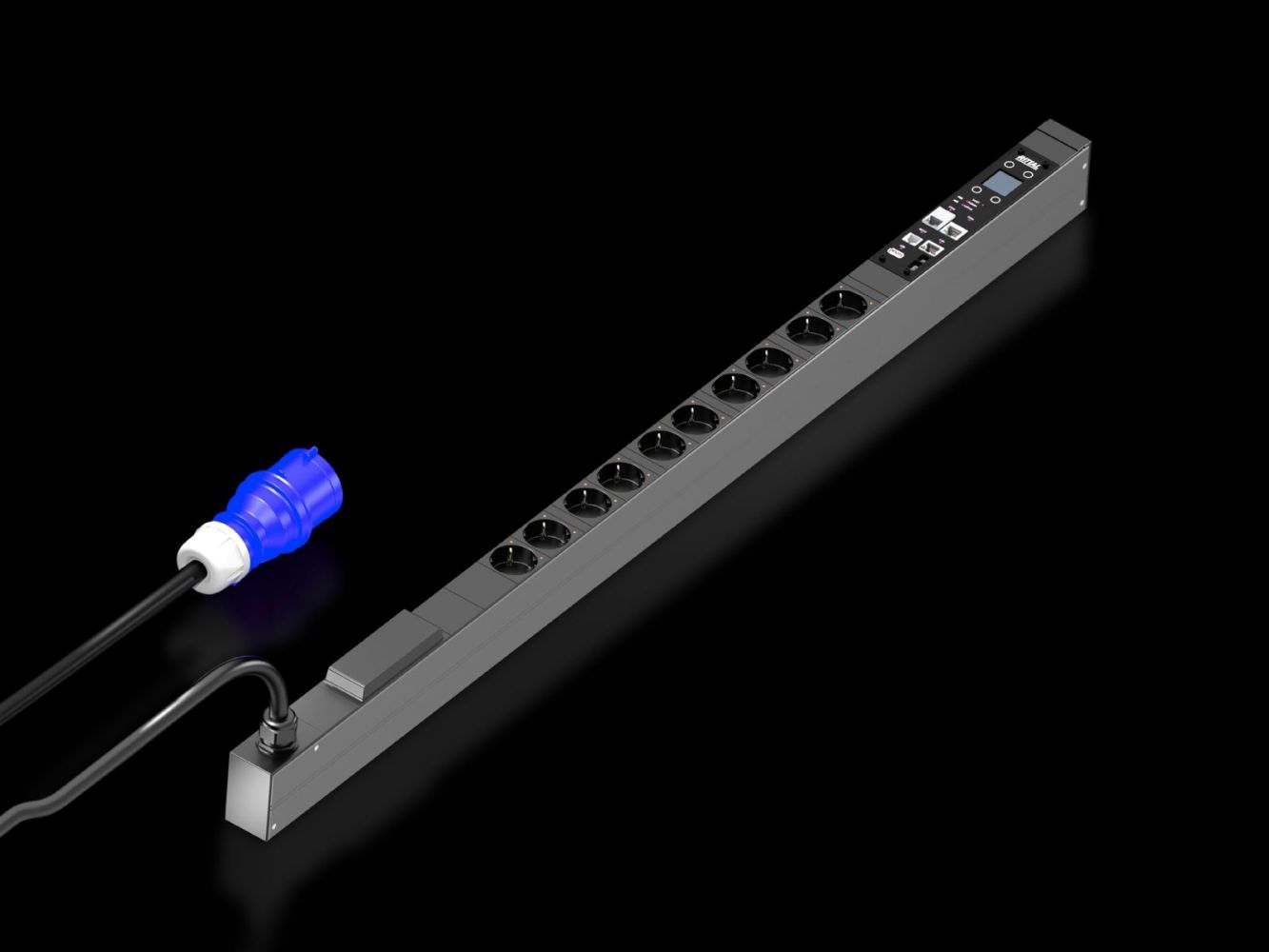

Die Rittal DK 7979411 ist eine managed PDU (Power Distribution Unit) für den Einsatz in IT-Netzwerk- und Serverracks. Sie dient der Stromverteilung und bietet umfassende Energiemess- und Überwachungsfunktionen für jeden einzelnen Ausgangssteckplatz. Die Einheit ist in einem kompakten Aluminiumprofil mit schwarz eloxierter Oberfläche ausgeführt und verfügt über 10 Schuko-Steckdosen (Typ F, CEE 7/3). Die Stromversorgung erfolgt über einen CEE-Stecker mit einer Bemessungsbetriebsspannung von 230 V (AC) und einem Nennstrom von 16 A, was einer Nennleistung von 3,7 kW entspricht. Die PDU ist eigenversorgt und benötigt keine externe Stromversorgung.

Einsatzbereiche

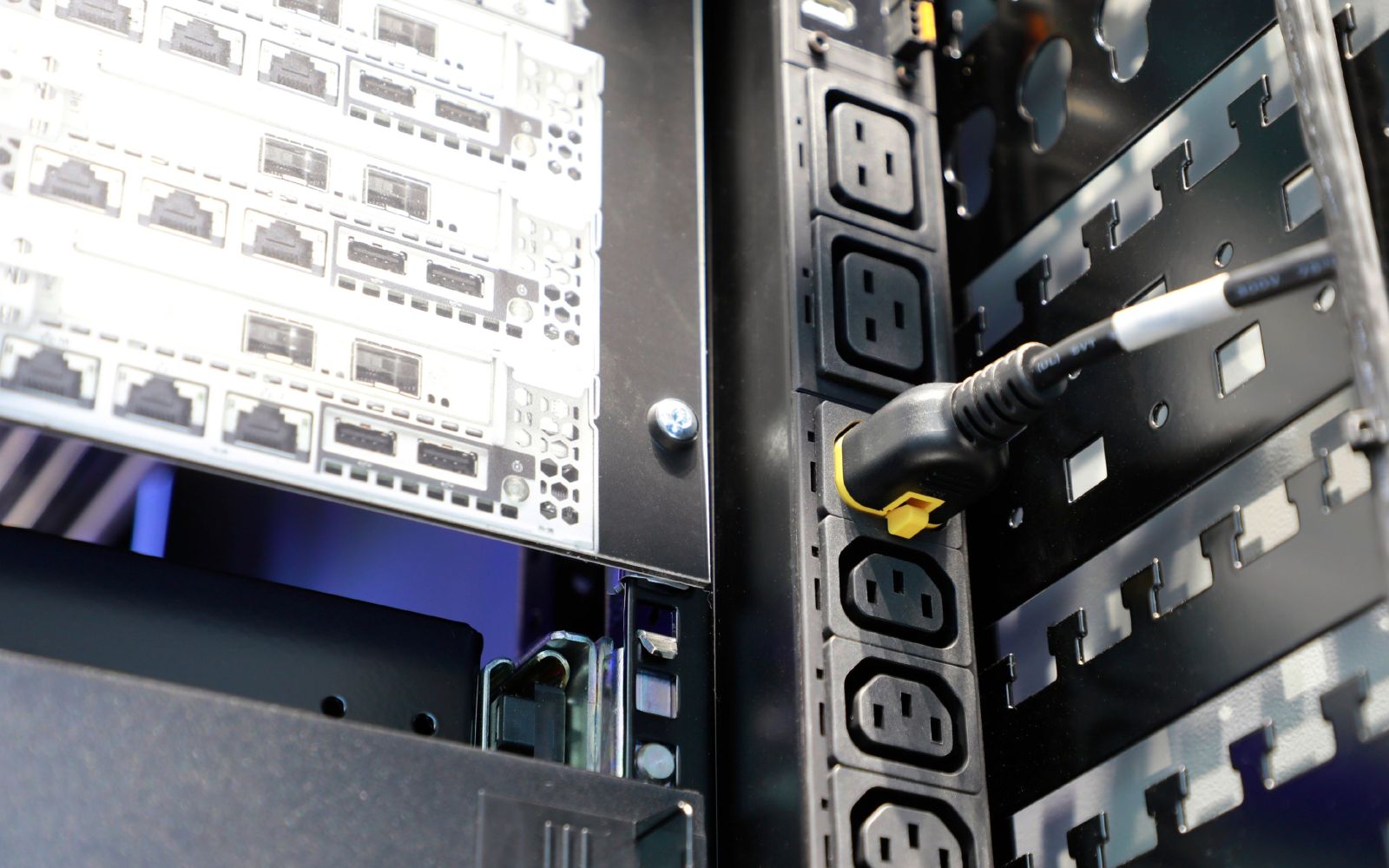

Die PDU ist speziell für den Einsatz in IT-Infrastrukturen konzipiert, insbesondere in Racks des Typs Rittal VX IT. Bei vertikaler Montage kann sie werkzeuglos im Zero-U-Space des VX IT oder TS IT Racks installiert werden. Die Einheit ist für Gehäusetypen mit einem Schrankrahmen ab 1.200 mm Breite oder 48,3 cm ( 19 inch )-Profilschienen ab 1.800 mm Länge geeignet. Die Farbliche Markierung der Phasen (L1=pink, L2=schwarz, L3=weiß) unterstützt die Zuordnung und Wartung.

Funktionen und Ausstattung im Detail
Die PDU verfügt über eine integrierte Steuer- und Anzeigeeinheit mit einem hellen TFT-Display (128x128 Pixel, RGB, mit Hintergrundbeleuchtung), das Leistungsdaten und Grundkonfiguration anzeigt. Die Anzeige ist um 180° drehbar und austauschbar. Mehrfarbige LEDs (grün/gelb/rot) signalisieren den Schaltzustand und Grenzwerte je Ausgangssteckplatz. Ein integrierter elektromagnetischer Buzzer ermöglicht akustische Alarmierung. Die Messgenauigkeit beträgt ±1 % (kWh) gemäß EN 62053-21. Die PDU erfasst Spannung, Strom, Frequenz, Wirkleistung, Wirkarbeit, Scheinleistung, Scheinarbeit, Leistungsfaktor (cosPhi), Phasenwinkel und Neutralleiterstrom. Zusätzlich wird eine Schieflastermittlung durchgeführt. Die Sicherungsüberwachung ist bei PDUs mit integrierter Sicherung verfügbar.

Technik verständlich erklärt
Die PDU ist mit einer leistungsstarken CPU (ARM Cortex A8) ausgestattet und verfügt über ein integriertes, vollredundantes Netzteil, das aus allen Phasen gespeist werden kann. Die Stromversorgung ist fehlertolerant und redundant über alle Phasen. Die Relais sind bistabil, was eine geringe Stromaufnahme und hohe Schaltleistung auch bei hohen Einschaltströmen (bis max. 300 A) ermöglicht. Die Schaltzustände der Relais werden auch bei Stromausfall gespeichert. Die PDU unterstützt ein programmierbares Einschaltverhalten nach Spannungswiederkehr (ein/aus/letzter Status) sowie ein programmierbares Schaltverhalten (Zeit/programmierbare Logik). Die integrierte Echtzeituhr mit Batteriepufferung (max. 10 Jahre, tauschbar) sorgt für die Zeitgenauigkeit.

Kompatibilität und Zubehör
Die PDU ist mit einer Vielzahl von Schnittstellen ausgestattet: USB 2.0 (USB-A) für Massenkonfiguration, Firmwareupdate und Datalogging, CAN-Bus-Schnittstelle (RJ45) für bis zu 16 Umgebungssensoren (CMC III), serielle Schnittstelle RS232 (RJ12) für LTE-Unit, Scripting und CLI. Die vollredundante Ethernetschnittstelle (10/100/1000 Mbit/s) ermöglicht die Einbindung in Netzwerke. Unterstützte Protokolle umfassen Webserver (HTTP, HTTPS, SSL), SSH, Telnet, NTP, TCP/IP v4 & v6, DHCP, DNS, SNMP v1, v2c & v3, Modbus/TCP, OPC-UA, MIB zur Einbindung in 3rd party DCIM-Software sowie FTP/SFTP für Updates und Dateiübertragungen. Die PDU unterstützt die Anbindung an LDAP(S), Radius, Active Directory sowie Syslog-Server (max. 2 Server). E-Mail-Versand bei Alarm (SMTP) ist möglich. Die Nutzerverwaltung umfasst Rechtemanagement. Die PDU kann mit optionalen Überspannungsschutzmodulen Typ 3 (mit im Betrieb tauschbaren Ableitern und Statusüberwachung) sowie Differenzstrommessung (Typ B) je Einspeisung/Phase/Sicherung erweitert werden. CMC III CAN-Bus-Sensoren können angeschlossen werden, um Umgebungsbedingungen zu überwachen. Die PDU ist für die Integration in Rittal VX IT-Gehäuse konzipiert.

Montage und Installation
Die Montage erfolgt werkzeuglos im Zero-U-Space des Rittal VX IT oder TS IT Racks. Der Lieferumfang umfasst Befestigungsmaterial. Die Anschlussleitung hat eine Länge von 3 m. Die PDU ist für den Einsatz in Racks mit einer Mindestbreite von 1.200 mm (Schrankrahmen) oder 1.800 mm (48,3 cm ( 19 inch )-Profilschienen) ausgelegt. Die Abmessungen betragen 44 mm (Breite) × 1.095 mm (Länge) × 70 mm (Tiefe).

Vorteile im Betrieb
Die PDU bietet eine hohe Betriebssicherheit durch redundante Stromversorgung und fehlertolerante Architektur. Die Energiemessung je Ausgangssteckplatz ermöglicht eine präzise Lastverteilung und -überwachung. Die programmierbaren Schaltfunktionen und Gruppierungen unterstützen die Laststeuerung. Die integrierte Echtzeituhr und die Speicherung der Relaiszustände sorgen für eine zuverlässige Wiederherstellung nach Stromausfall. Die Unterstützung von PoE (Power over Ethernet) ermöglicht eine Notfallversorgung des Webservers. Die PDU ist für den Einsatz in Umgebungen mit einer Betriebstemperatur von 5 °C bis 50 °C und einer Luftfeuchtigkeit von 10 % bis 95 % (nicht kondensierend) ausgelegt. Die Lagertemperatur beträgt -20 °C bis 70 °C. Die Einheit entspricht den Richtlinien EMV-Richtlinie 2014/30/EU und Niederspannungsrichtlinie 2014/35/EU sowie den Normen EN 62368-1, EN 61000-3, EN 61000-4, EN 61000-6 und EN 62053-21.
