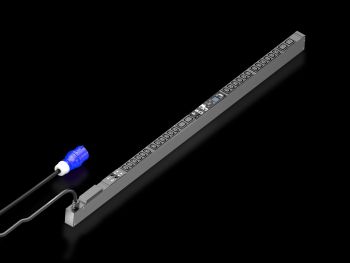

Rittal 7979316 PDU Switched 32A/1P CEE 24xC13 / 4xC19 content_copy

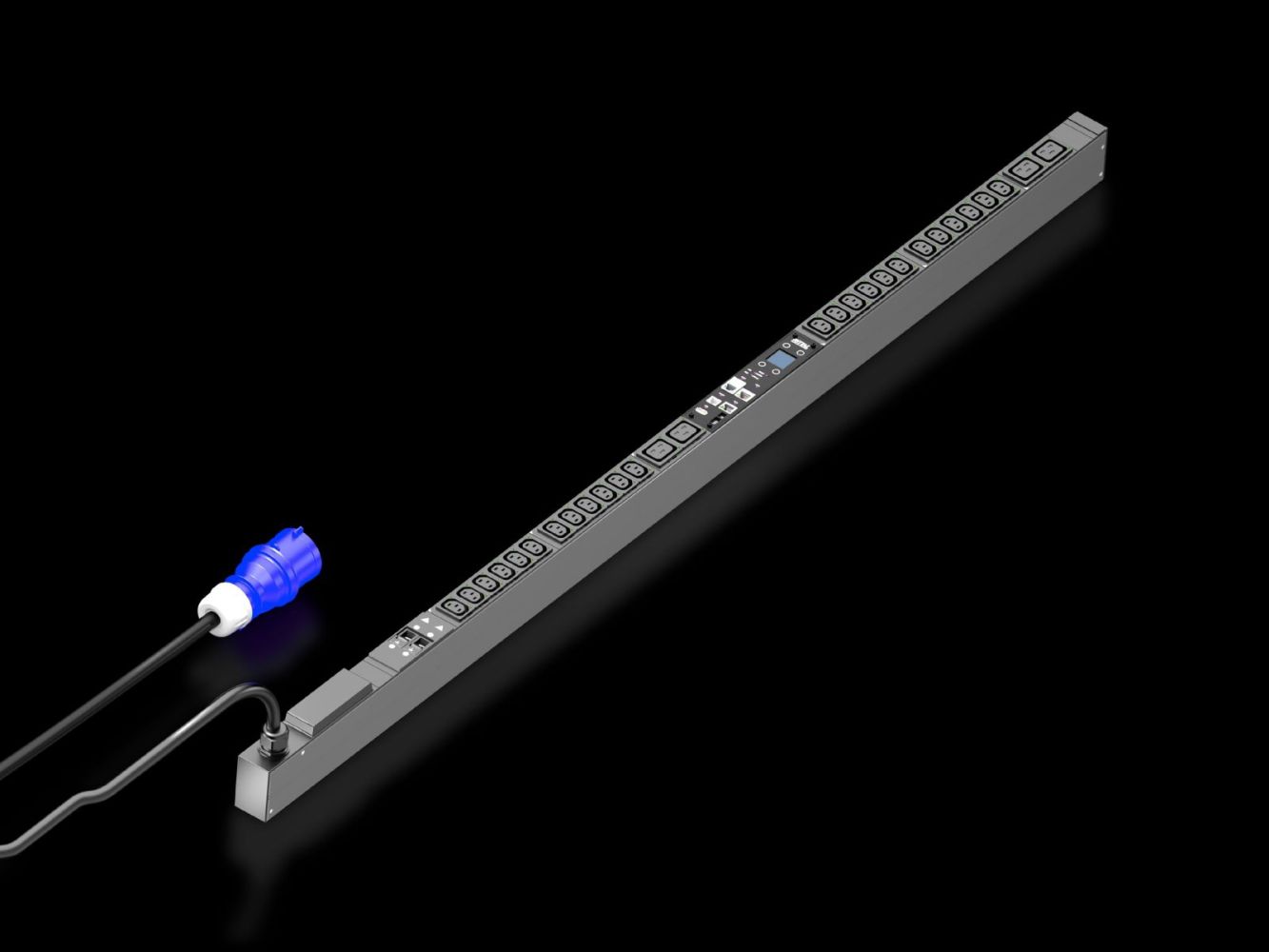

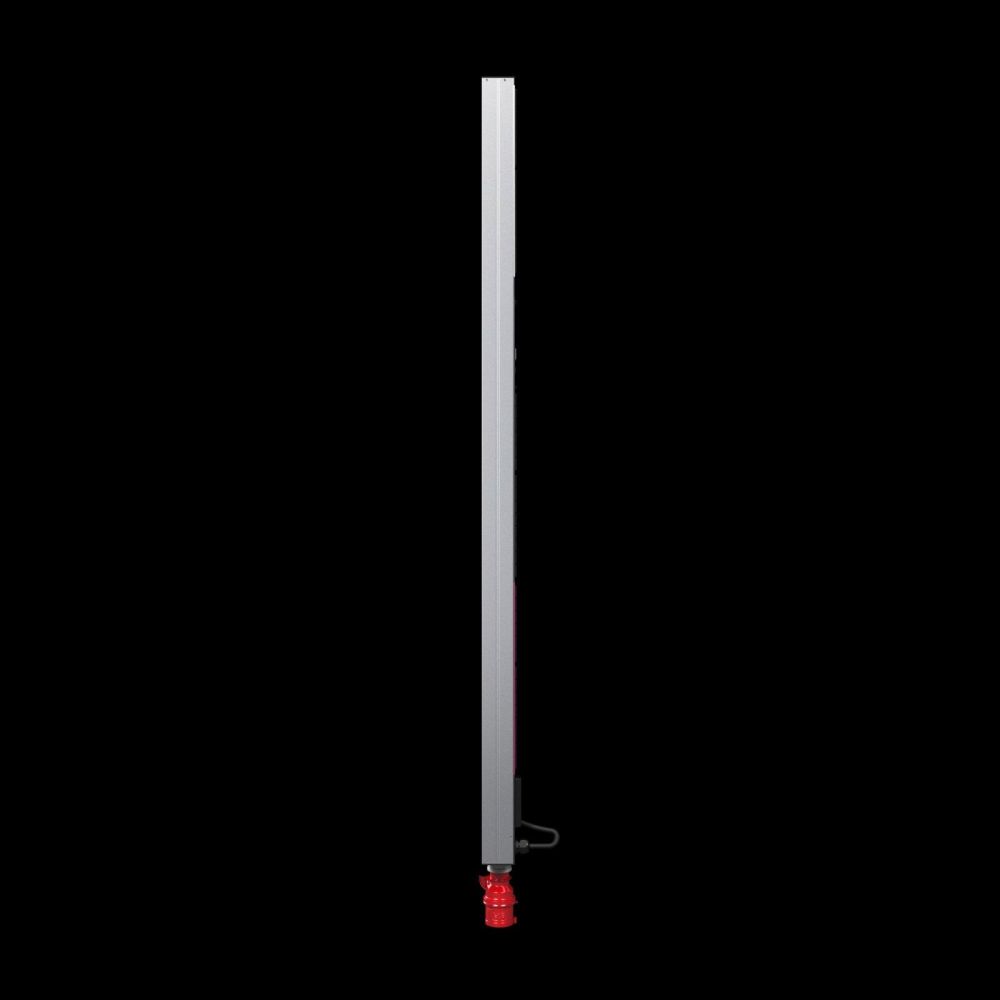

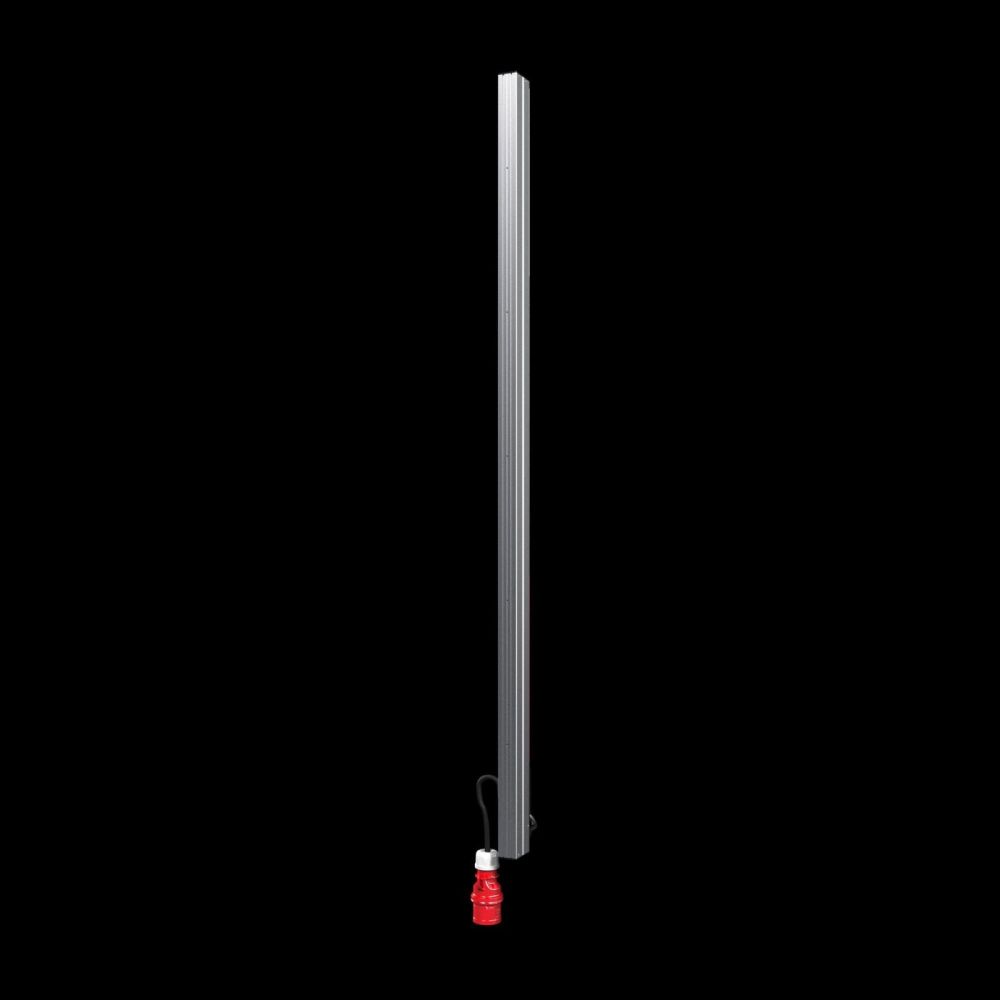

Die Rittal DK 7979316 ist eine switched PDU (Power Distribution Unit) für den Einsatz in IT-Netzwerk- und Serverracks. Sie dient der intelligenten Stromverteilung und -überwachung in 19-Zoll-Gehäusen, insbesondere in Rittal VX IT- oder TS IT-Racks mit einer Mindestlänge von 1.800 mm. Die Einheit ist kompakt ausgeführt mit den Abmessungen 44 mm (Breite) × 1.495 mm (Länge) × 70 mm (Tiefe) und ermöglicht eine werkzeuglose Montage im Zero-U-Space. Das Gehäuse besteht aus einem schwarz eloxierten Aluminiumprofil, die Steckplätze sind aus Kunststoff gefertigt. Die PDU ist für eine Bemessungsbetriebsspannung von 230 V (AC) ausgelegt und verfügt über einen Nennstrom von 32 A sowie eine Nennleistung von 7,4 kW. Die Stromversorgung erfolgt über eine CEE-Anschlussleitung mit einer Länge von 3 m.

Einsatzbereiche
Die PDU ist für den Einsatz in professionellen IT-Infrastrukturen konzipiert, wo eine präzise Energieverteilung, -messung und -steuerung erforderlich ist. Sie eignet sich besonders für Server- und Netzwerkumgebungen, in denen eine kontinuierliche Stromversorgung und die Überwachung von Lasten, Spannungen und Stromverbrauch notwendig sind. Die integrierte Energiemessung je Phase ermöglicht eine detaillierte Analyse des Energieverbrauchs, wodurch Optimierungen im Betrieb möglich werden. Die Einheit ist für den Einsatz in Innenräumen ausgelegt, mit einem Betriebstemperaturbereich von 5 °C bis 50 °C und einer Luftfeuchtigkeit von 10 % bis 95 % (nicht kondensierend).

Funktionen und Ausstattung im Detail

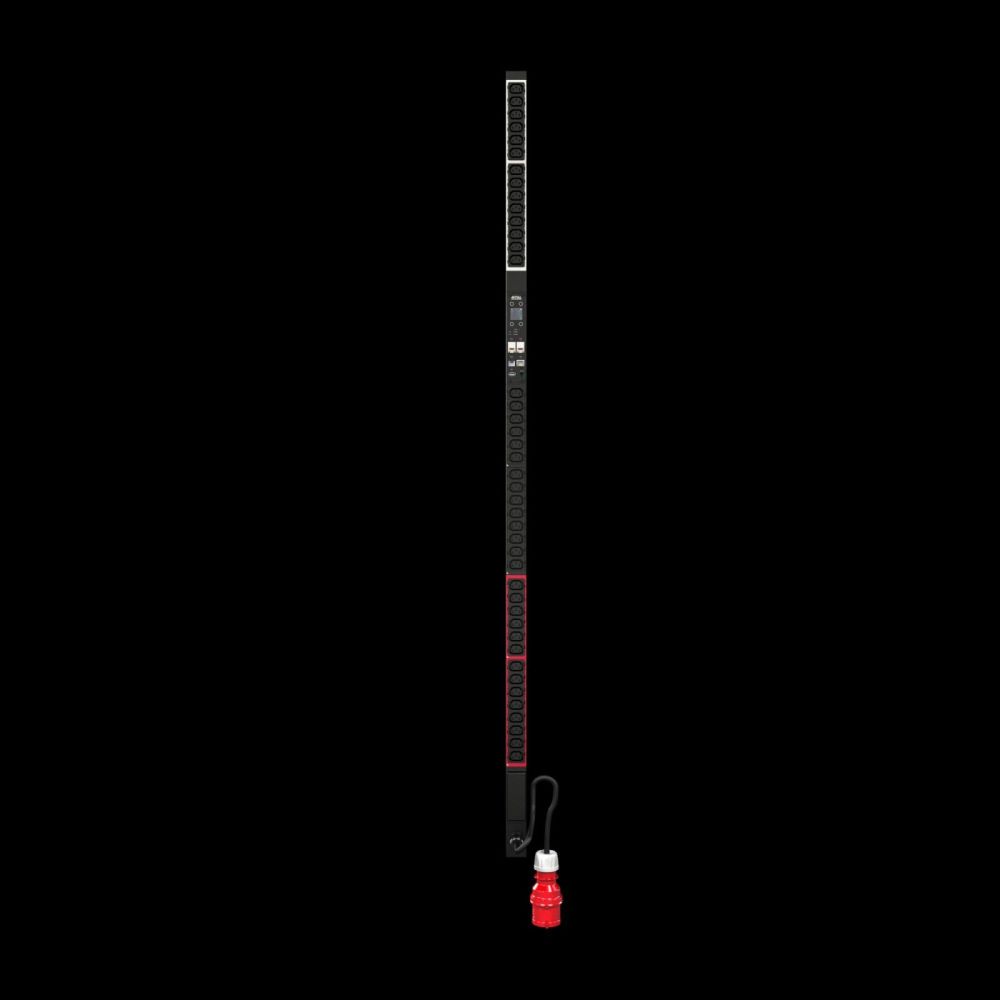

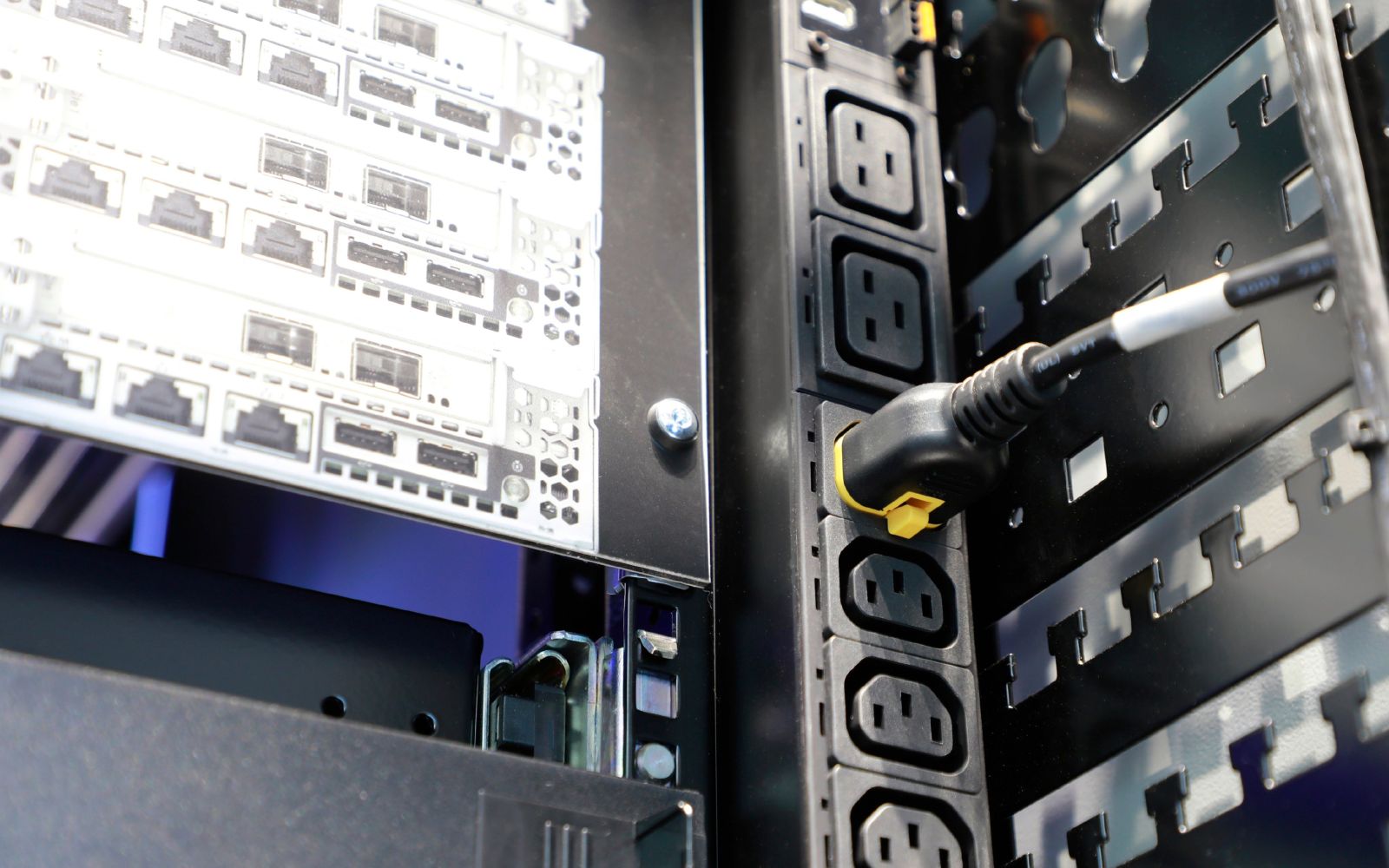

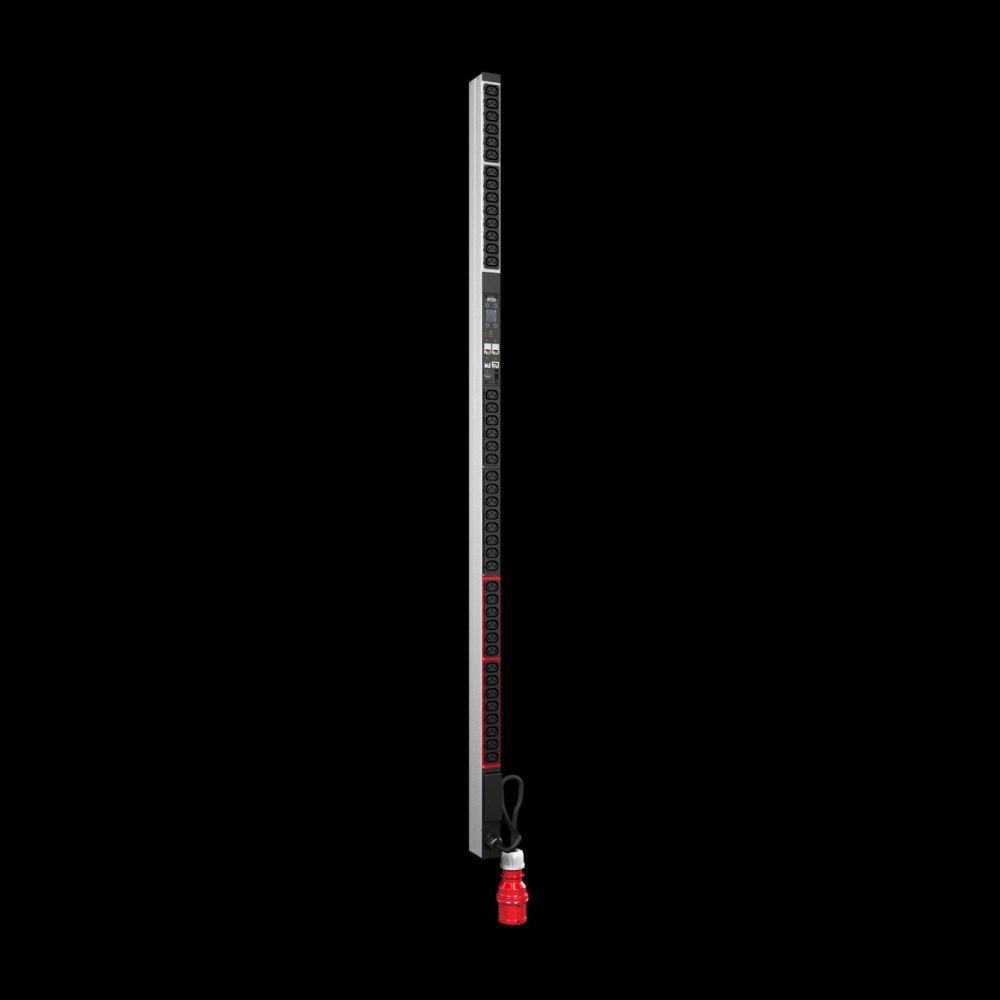

Die DK 7979316 verfügt über 24 Steckdosen C13 und 4 Steckdosen C19, die einzeln schaltbar sind. Die Schaltfunktion erfolgt über bistabile Relais, die eine geringe Stromaufnahme und hohe Schaltleistung ermöglichen, auch bei Einschaltströmen bis zu 300 A. Die Relaiszustände werden auch bei Stromausfall gespeichert. Die PDU bietet eine programmierbare Schaltlogik, die beispielsweise sequenzielles Einschalten nach Spannungswiederkehr ermöglicht, um Überlastspitzen zu vermeiden. Die Einschaltverhalten nach Spannungswiederkehr kann zwischen „ein“, „aus“ und „letzter Status“ programmiert werden. Ein integrierter elektromagnetischer Buzzer dient der akustischen Alarmierung bei Warnungen oder Alarmsituationen. Einstellbare Grenzwerte für Spannung, Strom und Leistung ermöglichen eine individuelle Überwachung. Ein Betriebsstundenzähler (gesamt und zyklisch, rückstellbar) erfasst die Betriebszeit.

Technik verständlich erklärt
Die PDU ist mit einem integrierten, vollredundanten Netzteil ausgestattet, das aus allen Phasen gespeist werden kann, was eine fehlertolerante Stromversorgung gewährleistet. Die Messgenauigkeit beträgt ±1 % (kWh) nach der Norm EN 62053-21. Die Messfunktionen umfassen Spannung, Strom, Frequenz, Wirkleistung, Wirkarbeit, Scheinleistung, Scheinarbeit, Leistungsfaktor (cosPhi), Phasenwinkel sowie Neutralleiterstrommessung zur Schieflastermittlung. Die PDU verfügt über ein helles TFT-Display (128x128 Pixel, RGB) mit Hintergrundbeleuchtung und Energiesparmodus, das Leistungsdaten und Grundkonfiguration anzeigt. Die Displayeinheit ist um 180° drehbar und austauschbar. Die integrierte Echtzeituhr wird über eine tauschbare Batterie (max. 10 Jahre) gepuffert. Die PDU ist eigenversorgt, benötigt also keine externe Stromversorgung.

Kompatibilität und Zubehör

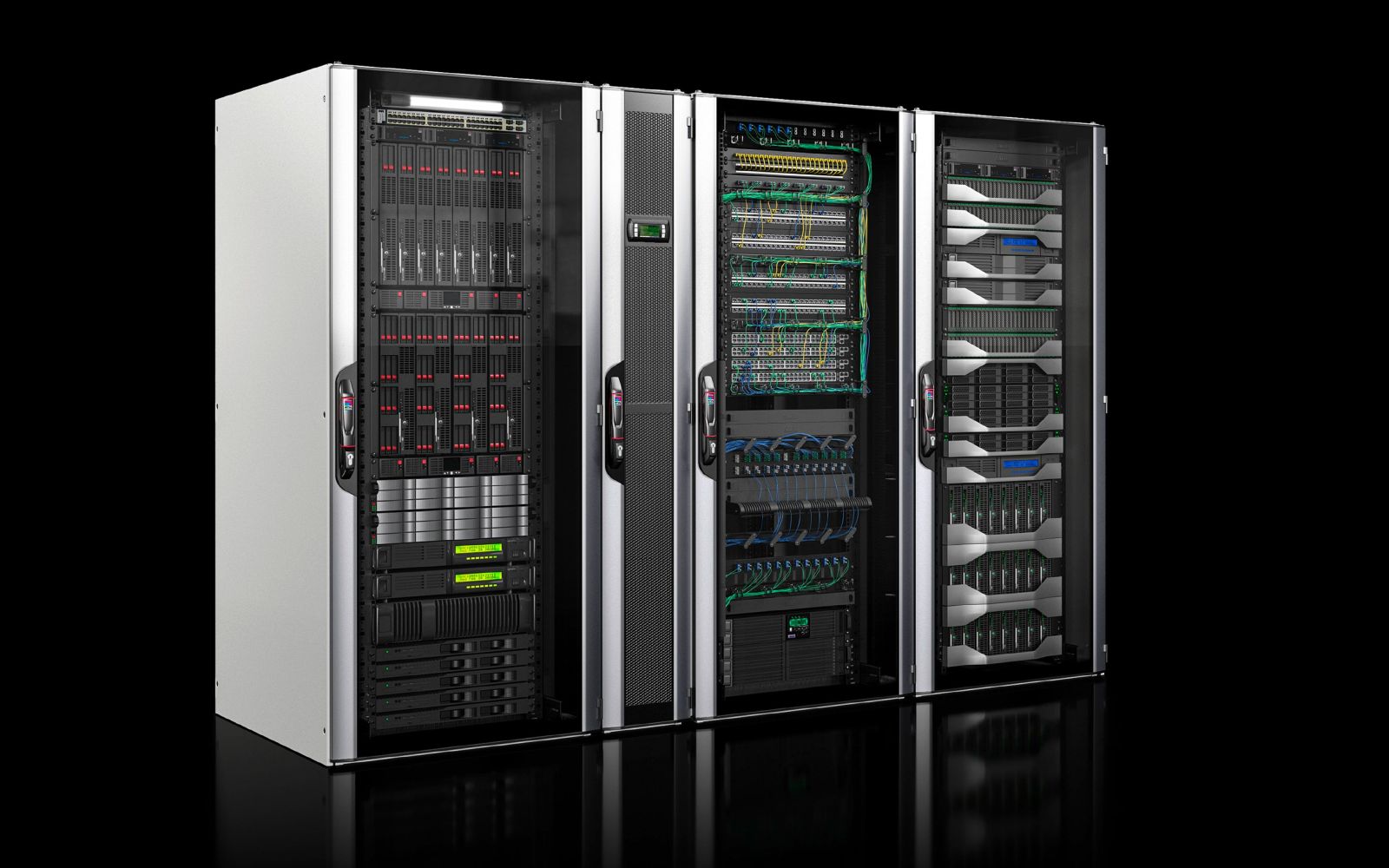

Die PDU ist für den Einsatz in Rittal VX IT- und TS IT-Racks mit einer Mindestlänge von 1.800 mm ausgelegt. Die Farbliche Markierung der Phasen (L1=pink, L2=schwarz, L3=weiß) erleichtert die Zuordnung. Als Zubehör sind CAN-Bus-Kabel (RJ45) in Längen von 0,5 m, 1,0 m und 1,5 m sowie Verbindungskabel für das Überwachungssystem CMC III verfügbar. Es gibt auch Abdeckungen für C13- und C19-Buchsen, Montageadapter, eine Universalverriegelung für C14/C20-Stecker, ein Zahlencodeschloss für CMC III, einen Transponderleser und eine PDU-Überspannungsschutz-Einheit (7,4 kW, 230 V). Die PDU unterstützt die Anbindung von bis zu 16 Umgebungssensoren über CAN-Bus (RJ45). Die integrierte Schnittstelle für LTE-Unit ermöglicht die Fernüberwachung.

Montage und Installation
Die Montage erfolgt werkzeuglos im Zero-U-Space der Rittal VX IT- oder TS IT-Racks. Der Lieferumfang umfasst Befestigungsmaterial. Die Einheit ist für vertikale Montage ausgelegt. Die Anschlussleitung (CEE, 3 m) ermöglicht eine flexible Platzierung der Einspeisung. Die PDU ist für den Einsatz in 19-Zoll-Systemen konzipiert, wobei die Mindestlänge der Schienen oder des Schrankrahmens 1.800 mm betragen muss.

Vorteile im Betrieb
Die DK 7979316 bietet eine hohe Betriebssicherheit durch redundante Stromversorgung und integrierte Fehlererkennung. Die detaillierte Energiemessung je Phase ermöglicht eine präzise Lastverteilung und -überwachung. Die individuelle Steuerung der Steckdosen erlaubt eine flexible Nutzung, beispielsweise für sequenzielles Einschalten oder das Abschalten einzelner Geräte bei Überlast. Die integrierte Netzwerkschnittstelle (vollredundant, 10/100/1000 Mbit/s) ermöglicht die Einbindung in DCIM-Systeme. Die Unterstützung von Protokollen wie SNMP v1, v2c, v3, Modbus/TCP, OPC-UA, FTP/SFTP, HTTP/HTTPS, SSH, Telnet, NTP, TCP/IP v4 & v6, DHCP, DNS sowie MIBs für die Einbindung in Drittsysteme bietet eine hohe Flexibilität. Die Anbindung an LDAP(S), Radius, Active Directory und Syslog-Server (max. 2) ermöglicht eine zentrale Nutzerverwaltung und Protokollierung. E-Mail-Alarme (SMTP) können bei Ereignissen versandt werden. Die PDU ist nach den Normen EN 62368-1, EN 61000-3, EN 61000-4, EN 61000-6, EN 62053-21 sowie den Richtlinien EMV-Richtlinie 2014/30/EU und Niederspannungsrichtlinie 2014/35/EU konform.
