Rittal 7979242 PDU Metered 16A/3P CEE 42xC13 content_copy

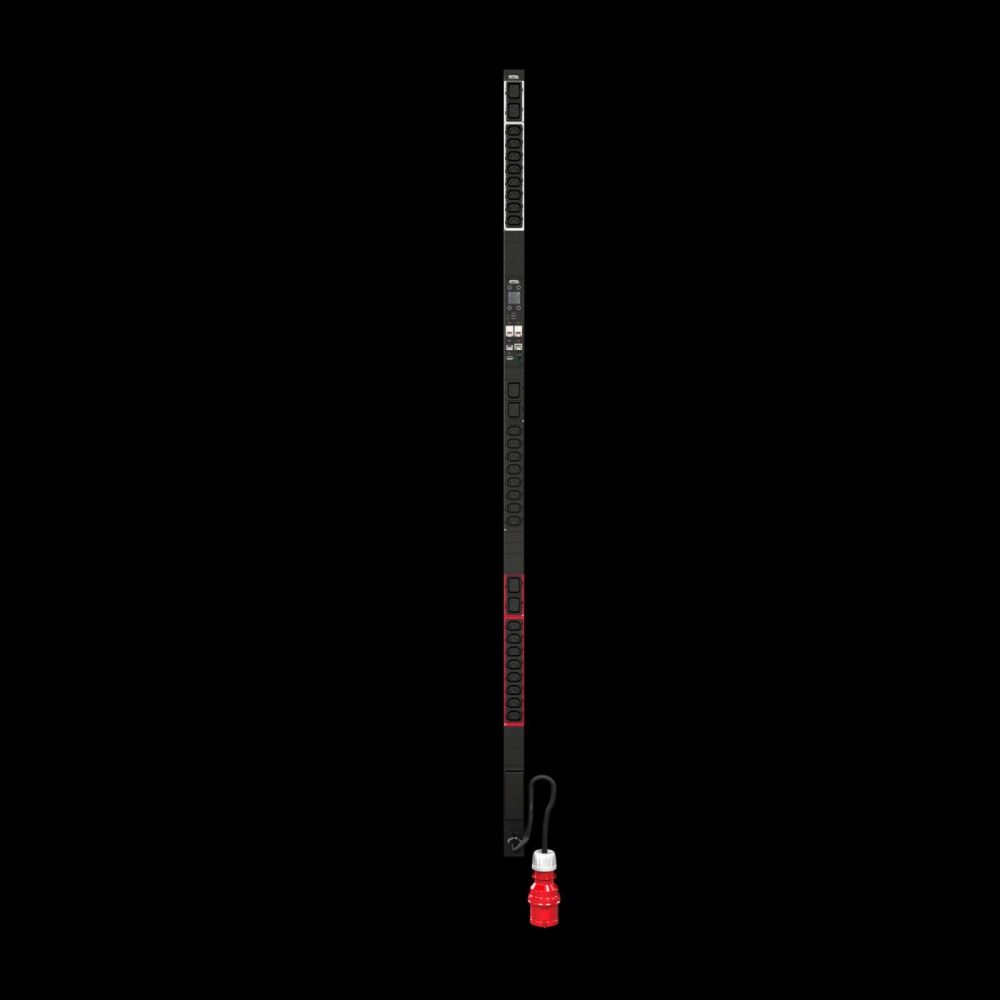

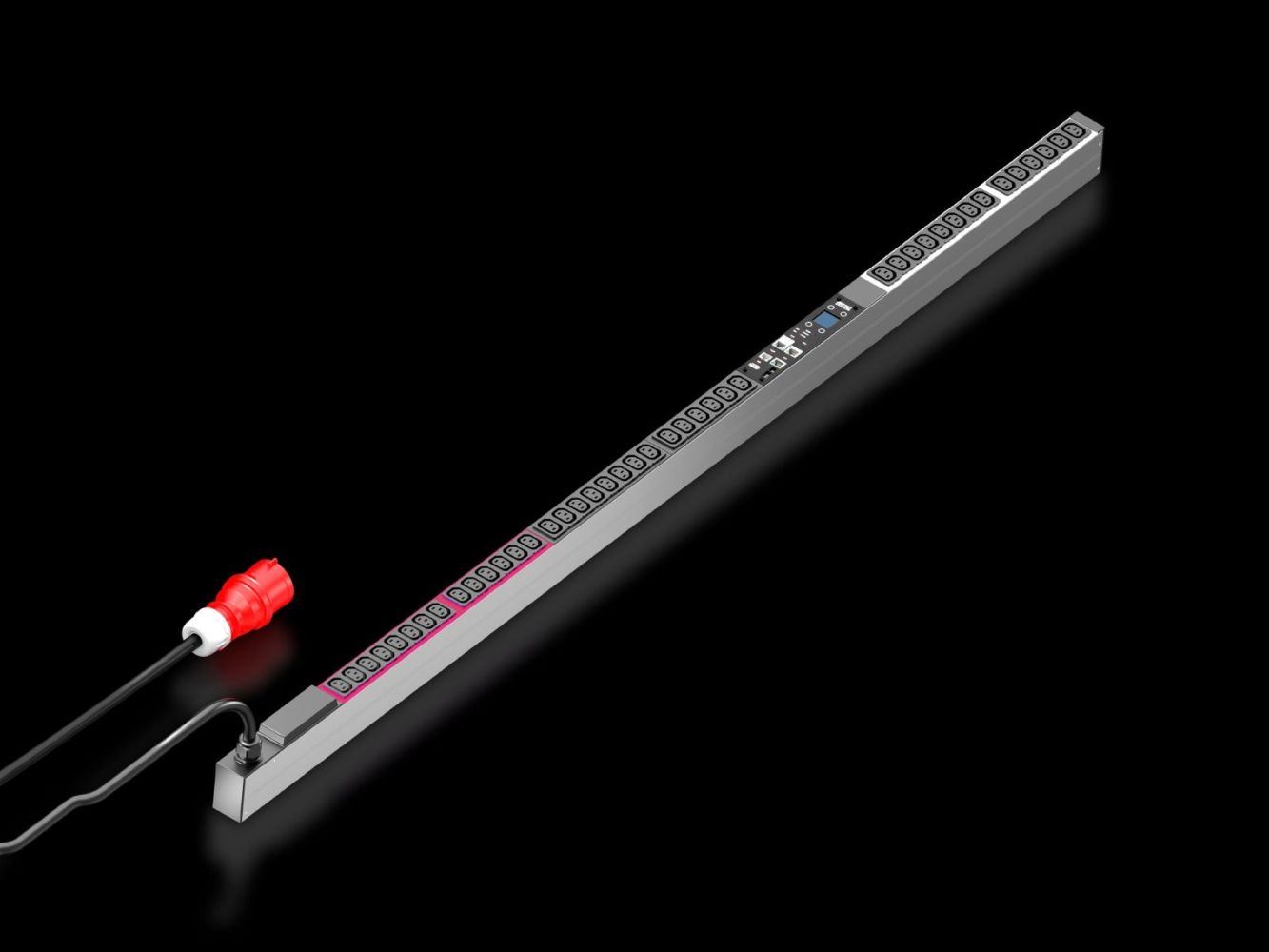

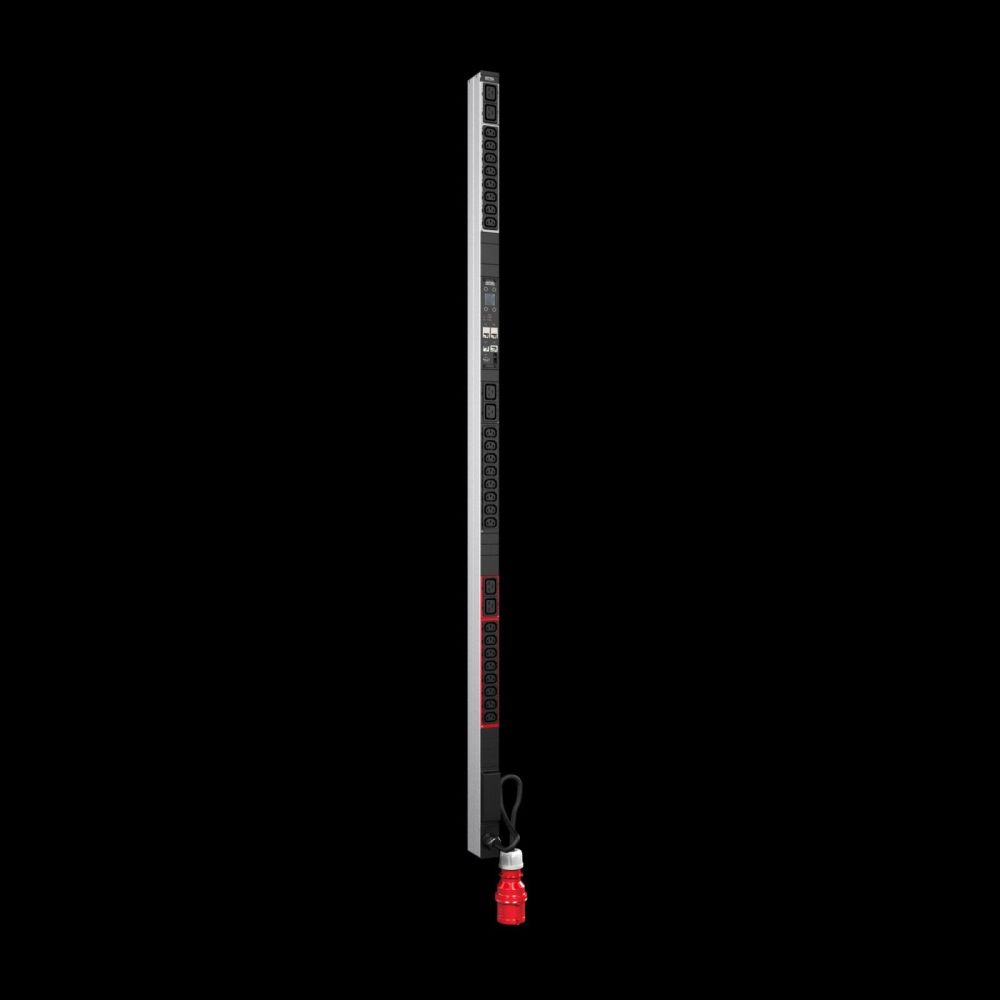

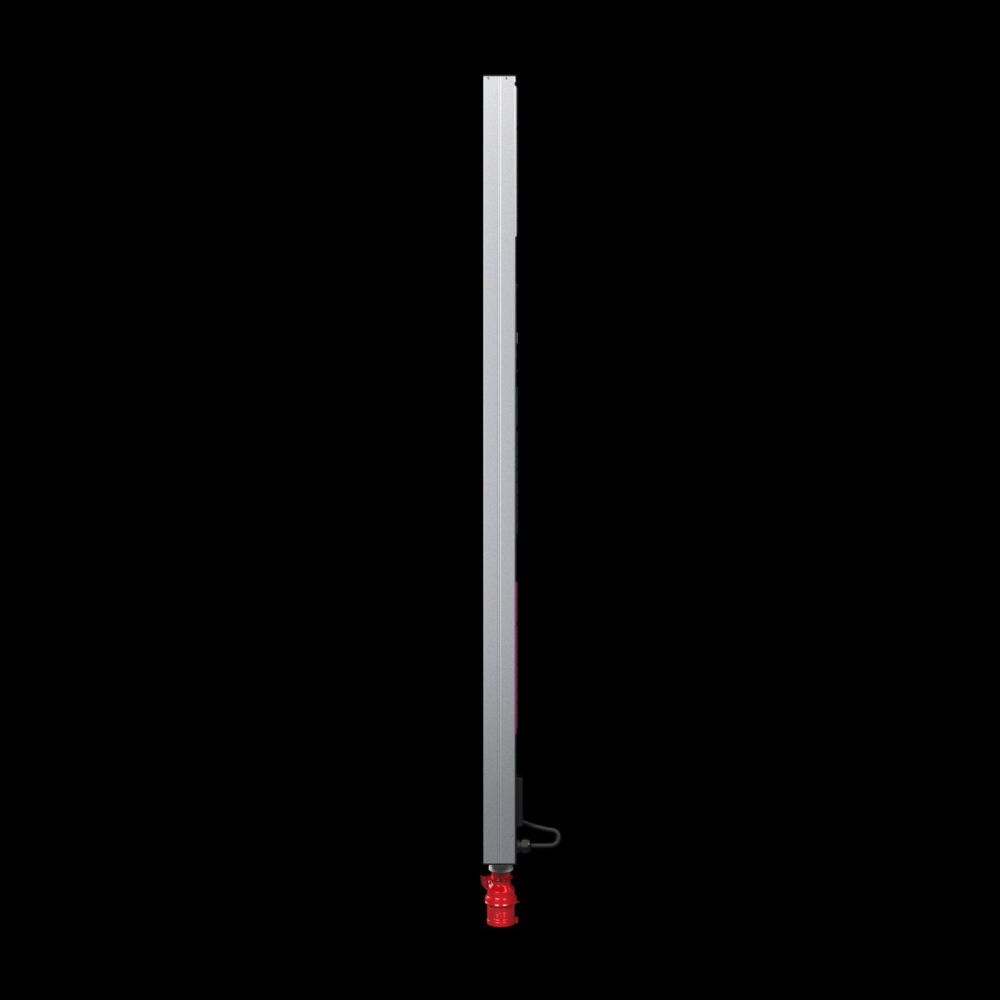

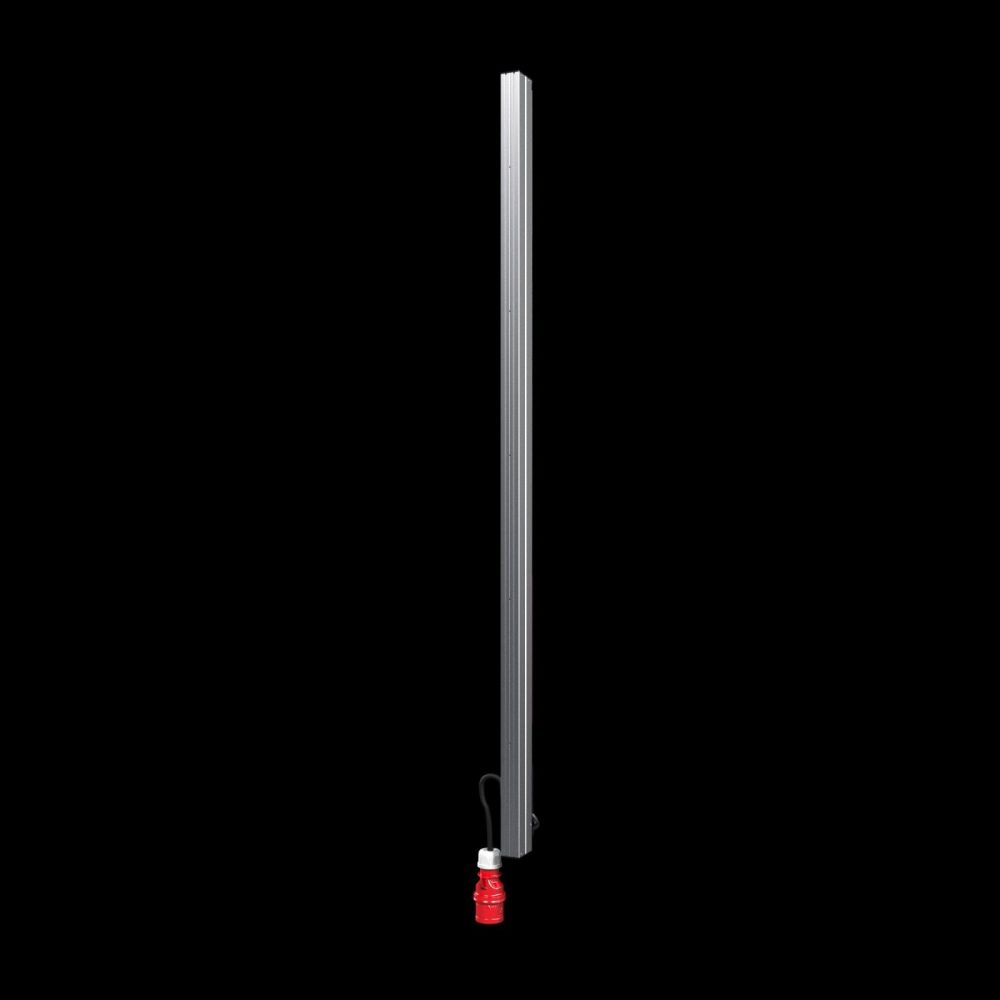

Die Rittal DK 7979242 ist eine PDU (Power Distribution Unit) mit integrierter Energiemessung, speziell für den Einsatz in IT-Netzwerk- und Serverracks konzipiert. Als metered-Modell ermöglicht sie eine präzise Messung der Stromverbrauchswerte je Phase oder Einspeisung, wodurch der Energiebedarf eines gesamten Racks überwacht werden kann. Das Gerät verfügt über eine kompakte Bauform mit einer Breite von 44 mm, einer Länge von 1.695 mm und einer Tiefe von 70 mm, was es für den Einbau in Standard-19-Zoll-Racks geeignet macht. Die Stromverteilung ist mit 42 Steckdosen des Typs C13 ausgestattet, die aus Kunststoff bestehen und für den Anschluss von IT-Geräten geeignet sind. Die gesamte Konstruktion besteht aus einem Aluminiumprofil, schwarz eloxiert, was eine robuste und langlebige Struktur gewährleistet.

Einsatzbereiche

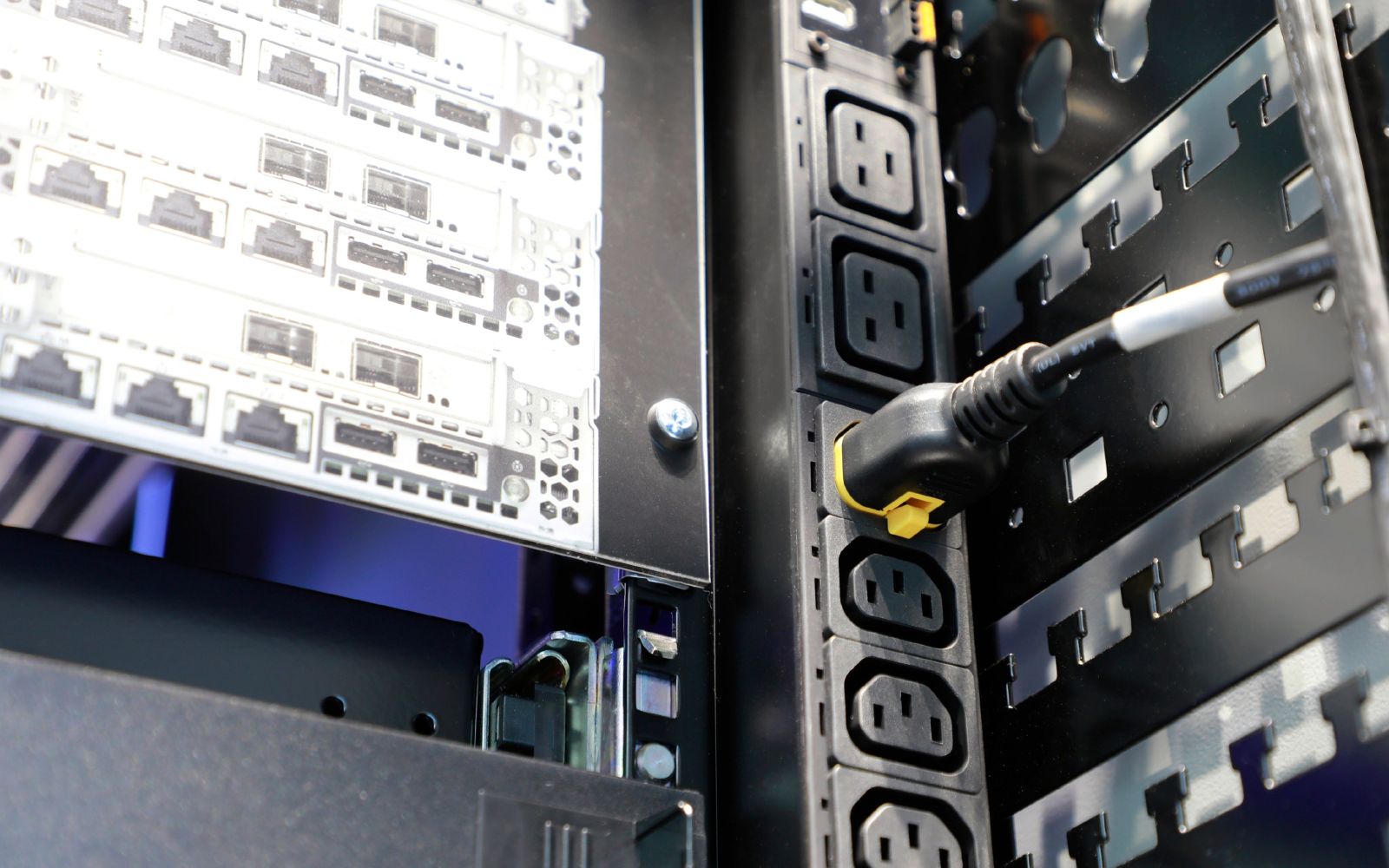

Die PDU ist für den Einsatz in IT-Infrastrukturen ausgelegt, insbesondere in Server- und Netzwerkracks, wo eine genaue Energieüberwachung und -verteilung erforderlich ist. Sie eignet sich besonders für Racks mit einer Mindestlänge von 1.800 mm (für VX IT Schrankrahmen) oder 2.000 mm (für VX IT 48,3 cm ( 19 inch )-Profilschienen). Die vertikale Montage erfolgt werkzeuglos im Zero-U-Space, was den Einbau in bestehende Racks vereinfacht. Die Farbmarkierung der Phasen (L1=pink, L2=schwarz, L3=weiß) erleichtert die Zuordnung und Wartung.

Funktionen und Ausstattung im Detail
Die PDU verfügt über eine integrierte, vollredundante Stromversorgung, die aus allen Phasen gespeist wird, wodurch eine fehlertolerante und zuverlässige Betriebssicherheit gewährleistet ist. Die Messgenauigkeit beträgt ±1 % (kWh) gemäß der Norm EN 62053-21, was eine hohe Zuverlässigkeit der Energieerfassung sichert. Die Messfunktionen umfassen Spannung, Strom, Frequenz, Wirkleistung, Wirkarbeit, Scheinleistung, Scheinarbeit, Leistungsfaktor (cosPhi), Phasenwinkel sowie Neutralleiterstrommessung zur Schieflastermittlung. Zudem ist eine Sicherungsüberwachung integriert, falls die PDU mit einer integrierten Sicherung ausgestattet ist.

Technik verständlich erklärt
Die Steuerung erfolgt über eine leistungsstarke CPU auf Basis eines ARM Cortex A8-Prozessors, die für die Verarbeitung der Messdaten und die Kommunikation über verschiedene Schnittstellen sorgt. Ein helles TFT-Display mit 128x128 Pixeln (RGB) und Hintergrundbeleuchtung zeigt die Leistungsdaten und die Grundkonfiguration an. Das Display ist um 180° drehbar und austauschbar, wodurch die Anzeige je nach Montageposition angepasst werden kann. Eine integrierte Echtzeituhr mit Batteriepufferung (max. 10 Jahre, tauschbar) sorgt für die korrekte Zeitangabe auch bei Stromausfall. Ein integrierter elektromagnetischer Buzzer ermöglicht eine akustische Alarmierung bei Überschreitung eingestellter Grenzwerte.

Kompatibilität und Zubehör
Die PDU ist mit einer Vielzahl von Schnittstellen ausgestattet, darunter eine vollredundante Ethernetschnittstelle (10/100/1000 Mbit/s), eine USB 2.0-Schnittstelle (USB-A) für Firmware-Updates und Datenaufzeichnung, eine CAN-Bus-Schnittstelle (RJ45) für die Anbindung von bis zu 16 Umgebungssensoren des Typs CMC III, sowie eine serielle RS232-Schnittstelle (RJ12). Die Kommunikation erfolgt über Protokolle wie HTTP/HTTPS, SSH, Telnet, SNMP v1/v2c/v3, Modbus/TCP, OPC-UA, FTP/SFTP, NTP, TCP/IP v4 & v6, DHCP, DNS und MIB, wodurch die Einbindung in DCIM-Software und andere Überwachungssysteme möglich ist. Die PDU unterstützt auch die Anbindung an LDAP(S), Radius, Active Directory sowie Syslog-Server (bis zu 2 Server). E-Mail-Alarme können über SMTP versandt werden. Optional kann ein Überspannungsschutz Typ 3 mit im Betrieb tauschbaren Ableitern integriert werden, der ebenfalls überwacht wird. Eine Differenzstrommessung (Typ B) je Einspeisung, Phase oder Sicherung ist ebenfalls verfügbar.

Montage und Installation
Die Montage erfolgt werkzeuglos im Zero-U-Space von Rittal VX IT- oder TS IT-Racks. Der Lieferumfang umfasst das Befestigungsmaterial, das für die Installation benötigt wird. Die Anschlussleitung hat eine Länge von 3 m und ist mit einem CEE-Stecker ausgestattet. Die Bemessungsbetriebsspannung beträgt 400 V (AC), der Nennstrom max. 16 A, was einer Nennleistung von 11 kW entspricht. Die Betriebstemperatur liegt zwischen 5 °C und 50 °C, die Luftfeuchtigkeit (nicht kondensierend) zwischen 10 % und 95 %. Die Lagertemperatur beträgt -20 °C bis 70 °C.

Vorteile im Betrieb
Die PDU zeichnet sich durch ein stromsparendes Design mit geringem Eigenverbrauch aus. Die integrierte Echtzeituhr mit Batteriepufferung sorgt für die Kontinuität der Zeitangaben. Die einstellbaren Grenzwerte für Spannung, Strom und Leistung ermöglichen eine individuelle Alarmkonfiguration. Ein Betriebsstundenzähler (gesamt und zyklisch, rückstellbar) unterstützt die Wartungsplanung. Die Unterstützung von CMC III-Sensoren ermöglicht die Überwachung von Umgebungsbedingungen wie Temperatur und Luftfeuchtigkeit. Die PDU ist eigenversorgt und benötigt keine externe Stromversorgung. Die integrierte, vollredundante Stromversorgung erhöht die Zuverlässigkeit des Systems.

Normen und Richtlinien
Die PDU erfüllt die EMV-Richtlinie 2014/30/EU und die Niederspannungsrichtlinie 2014/35/EU. Die Normen EN 62368-1, EN 61000-3, EN 61000-4, EN 61000-6, EN 62053-21 sind eingehalten, was die Sicherheit und Funktionalität im Betrieb gewährleistet.
