Rittal 7979138 PDU basic 16A/3P CEE 18xC13+12xC19 content_copy

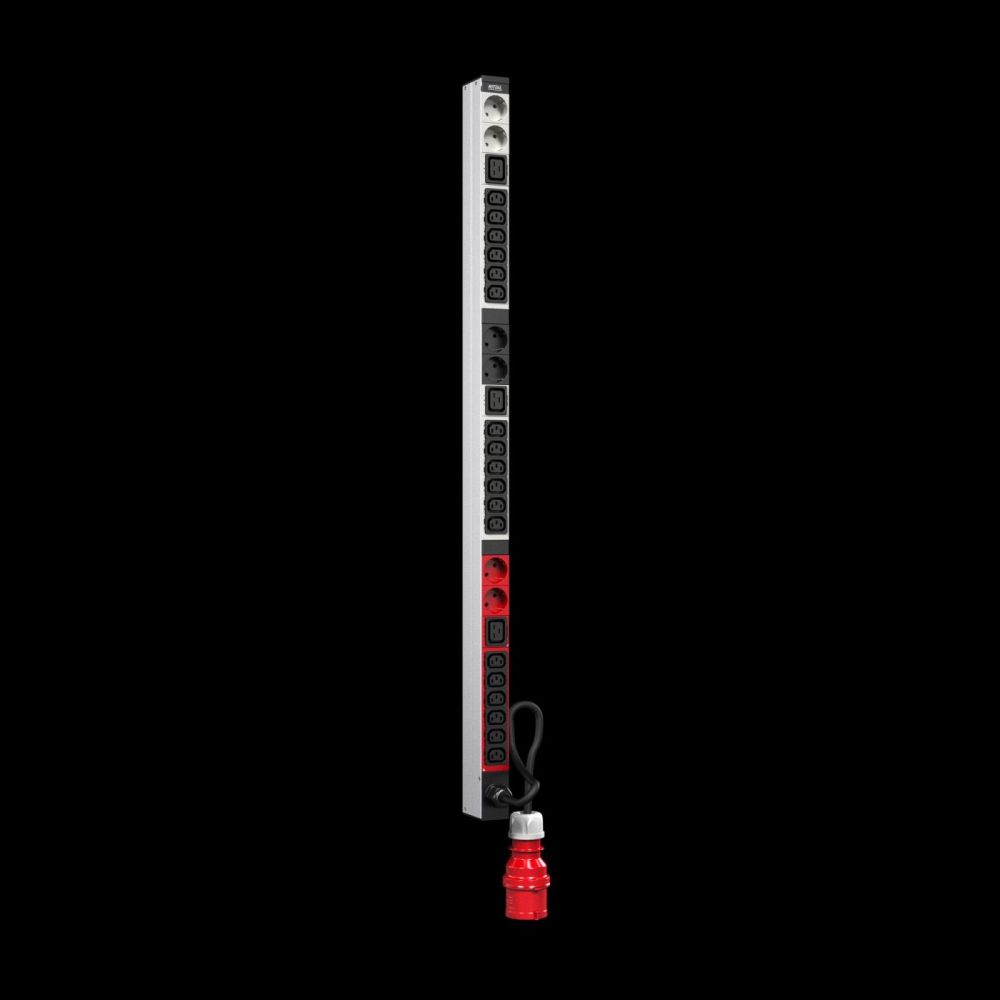

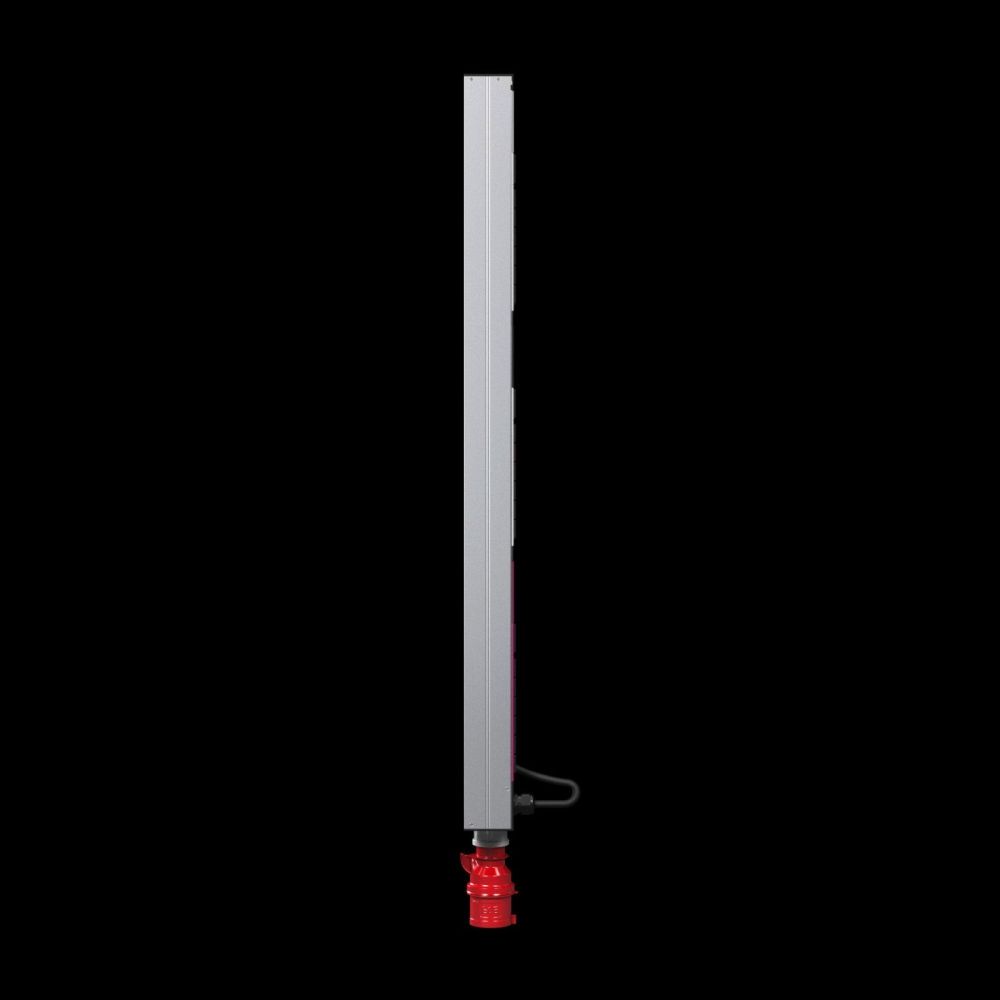

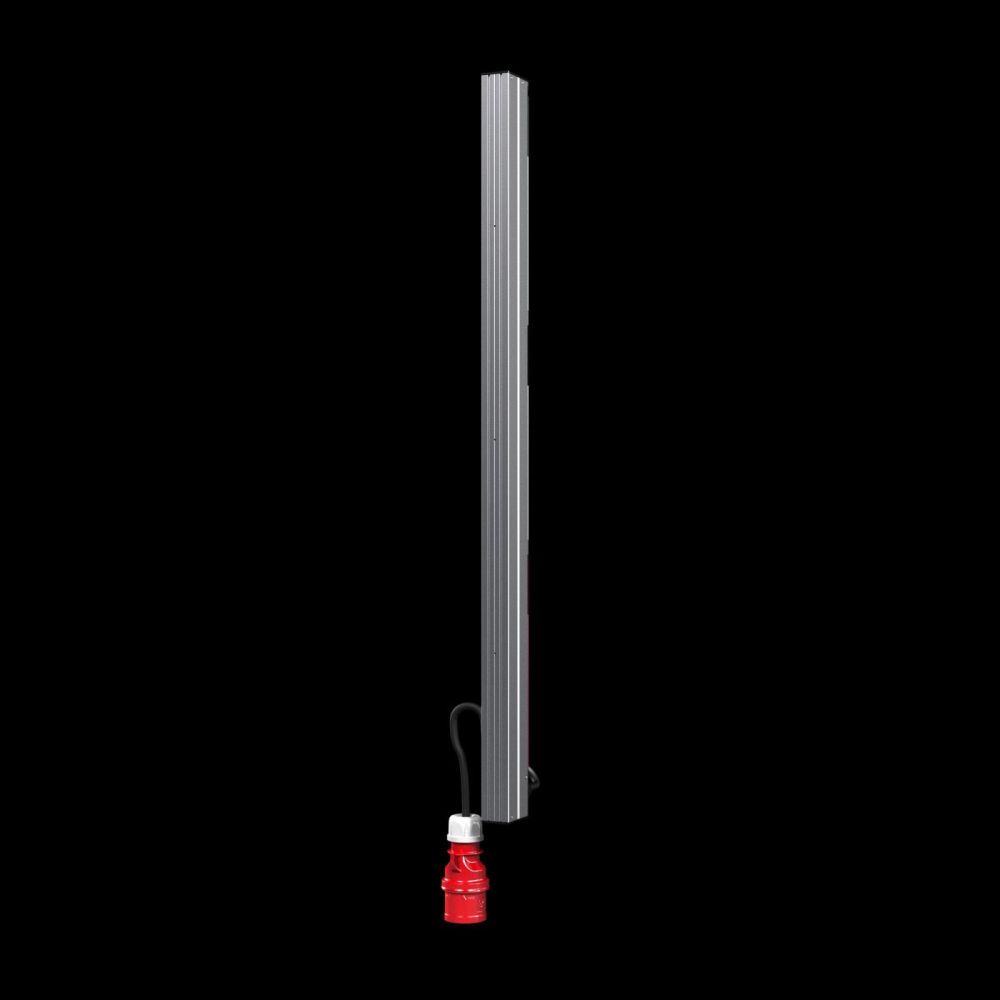

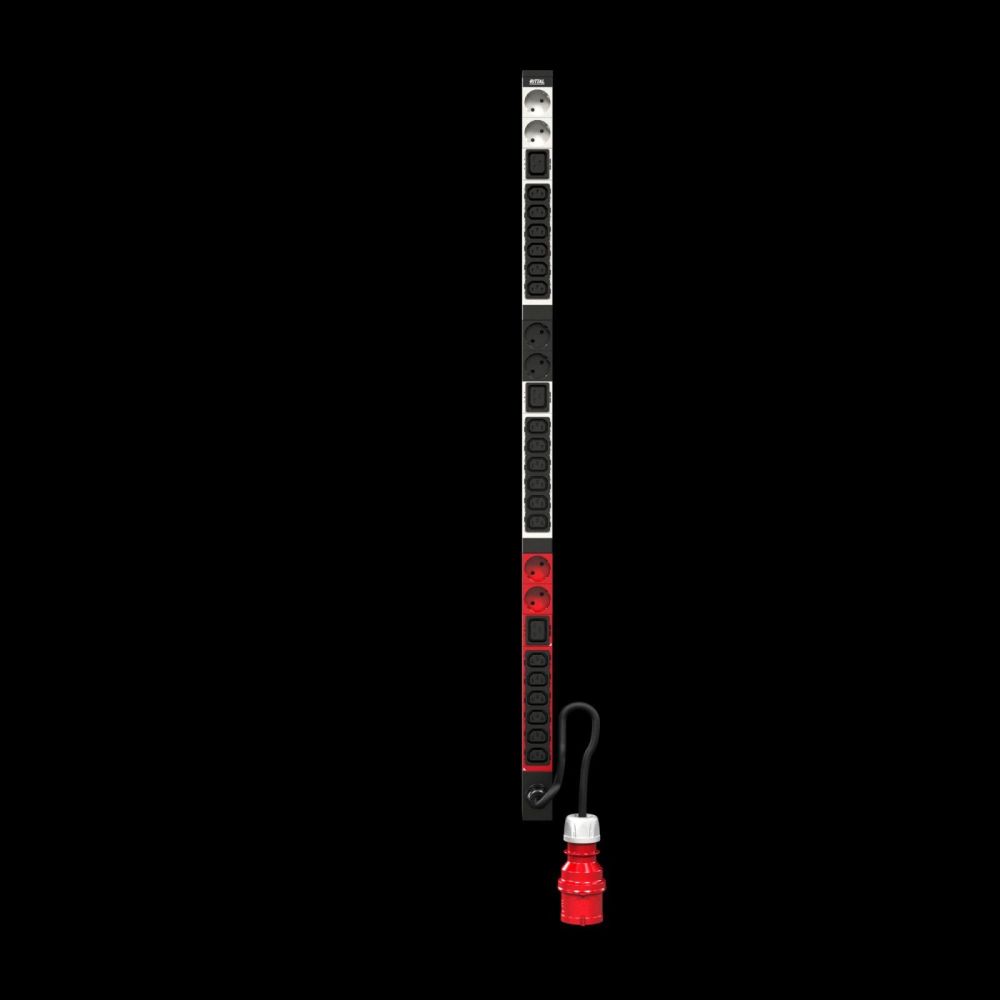

Die Rittal DK 7979138 ist eine PDU Basic-Stromverteilung, speziell für den Einsatz in IT-Server- und Netzwerkschränken konzipiert. Sie dient als kompakte Basis-Stromverteilung, die jedes IT-Rack mit einer professionellen Stromversorgung ausstatten kann. Die Einheit ist für eine horizontale Montage in der 48,3 cm ( 19 inch )-Ebene oder eine vertikale Montage, auch im Zero-U-Space, ausgelegt. Bei vertikaler Montage kann die Anbringung im Rittal VX IT oder TS IT Rack werkzeuglos erfolgen, wofür ein spezieller Einbausatz mitgeliefert wird. Das Gehäuse besteht aus einem Aluminium-Strangpressprofil, eloxiert, was eine hohe mechanische Stabilität und Korrosionsbeständigkeit gewährleistet. Die Steckplätze sind aus Kunststoff gefertigt und entsprechen den Normen der IEC 60320.

Einsatzbereiche
Die PDU ist für den Einsatz in IT-Infrastrukturen ausgelegt, insbesondere in Server- und Netzwerkschränken. Sie ist geeignet für Racks mit einem Schrankrahmen oder 48,3 cm ( 19 inch )-Profilschienen ab einer Mindestlänge von 1.800 mm. Die Stromverteilung ermöglicht die Versorgung mehrerer Geräte mit einer zuverlässigen und gleichmäßigen Energiezufuhr. Die farbliche Markierung der Phasen (L1=pink, L2=schwarz, L3=weiß) unterstützt die Zuordnung der Stromkreise und erleichtert die Wartung.

Funktionen und Ausstattung im Detail

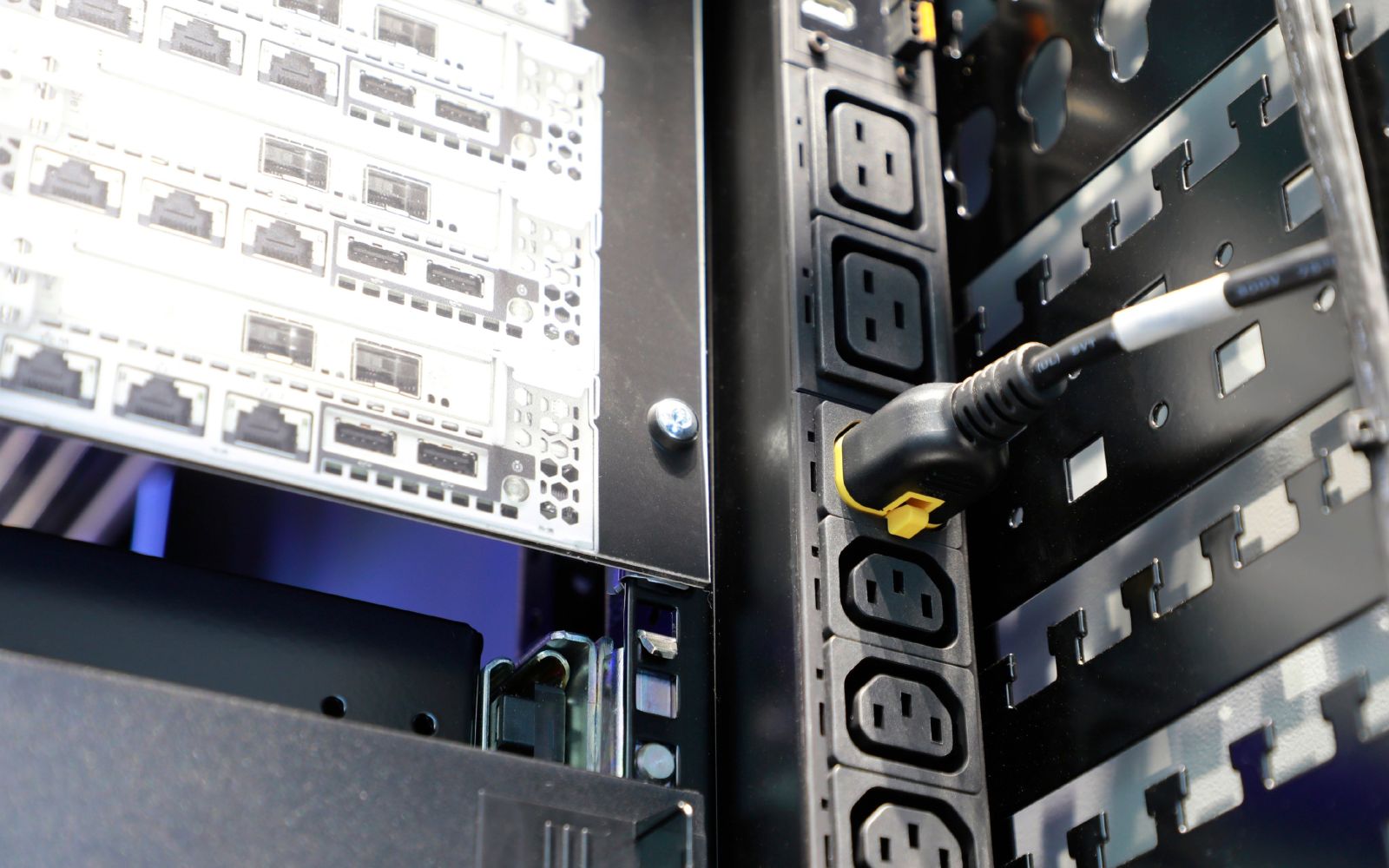

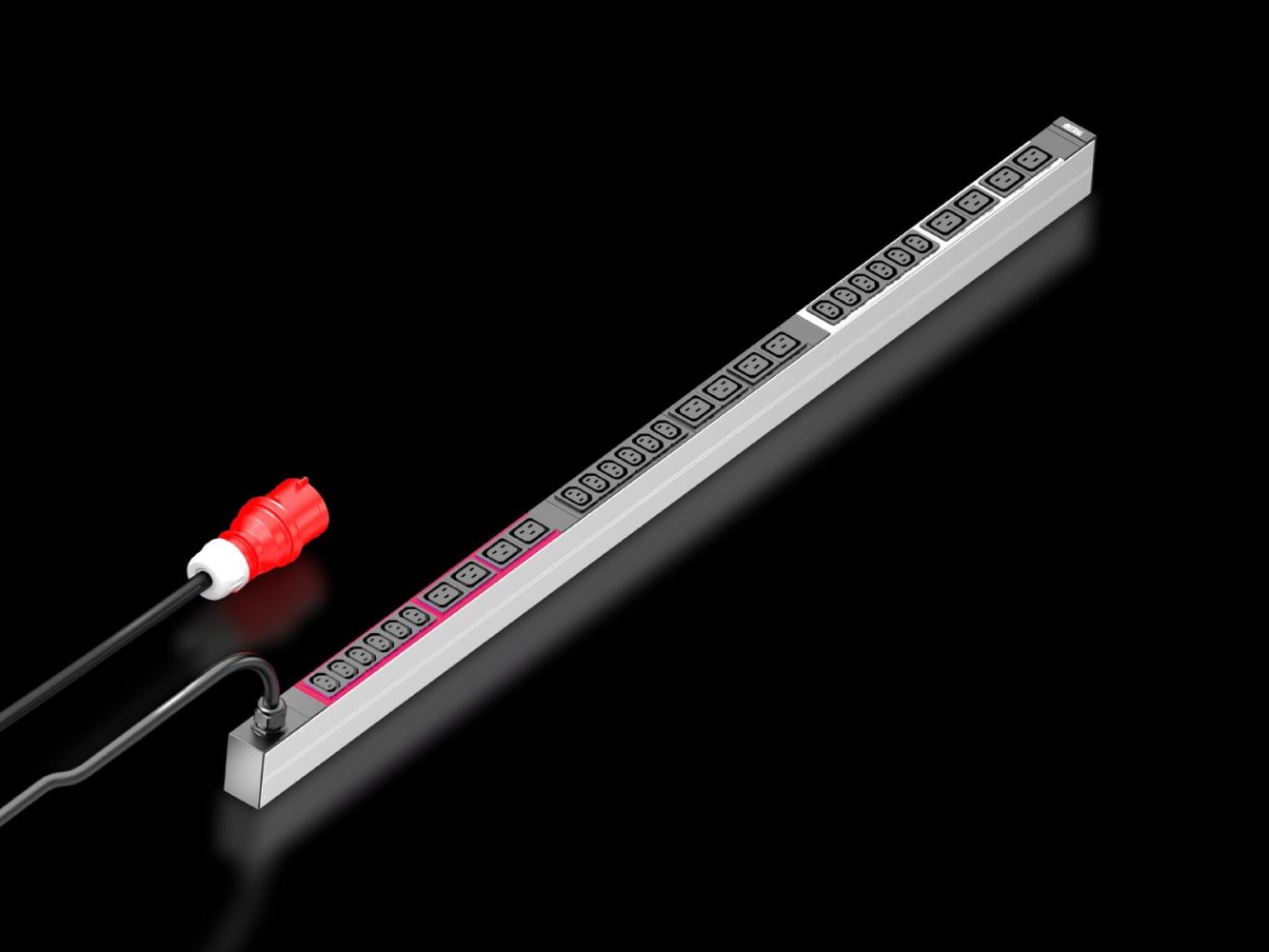

Die Stromverteilung verfügt über insgesamt 30 Steckplätze: 18 x C13 und 12 x C19, die jeweils für den Anschluss von IT-Geräten geeignet sind. Die Steckplätze sind fest montiert und können mit einer Steckerverriegelung für IEC C14 und C20 Stecker gesichert werden, um ein versehentliches Abziehen zu verhindern. Nicht genutzte Steckplätze können mit im Zubehör erhältlichen Abdeckungen verschlossen werden, um eine unabsichtliche Überlastung einzelner Phasen oder Stromkreise zu vermeiden. Die Einheit ist mit einem CEE-Stecker ausgestattet, der über eine 3 m lange Anschlussleitung verbunden ist, wodurch die PDU sofort einsatzbereit ist.

Technik verständlich erklärt
Die PDU basic ist für eine Bemessungsbetriebsspannung von 400 V (AC) ausgelegt und unterstützt eine 3-phasige Einspeisung. Der Nennstrom beträgt maximal 16 A, was einer Nennleistung von 11 kW entspricht. Die Stromverteilung ist gemäß den Normen EN 62368-1, EN 61000-3, EN 61000-4, EN 61000-6 und EN 62053-21 konform. Sie erfüllt zudem die EMV-Richtlinie 2014/30/EU und die Niederspannungsrichtlinie 2014/35/EU. Die Betriebstemperatur liegt zwischen 5 °C und 50 °C, die Luftfeuchtigkeit (nicht kondensierend) zwischen 10 % und 95 %. Die Lagerung ist im Bereich von -20 °C bis 70 °C möglich.

Kompatibilität und Zubehör
Die PDU ist für den Einsatz in Rittal VX IT Schränken mit einem Schrankrahmen oder 48,3 cm ( 19 inch )-Profilschienen ab 1.800 mm Länge vorgesehen. Als Zubehör sind verschiedene Optionen verfügbar, darunter Überspannungsschutz Typ 3 mit im Betrieb tauschbaren Ableitern, der in das PDU-Gehäuse integriert werden kann. Zusätzlich sind CAN-Bus-Kabel für das Überwachungssystem CMC III, Abdeckungen für C13- und C19-Steckplätze, Montageadapter sowie ein Zahlencodeschloss für CMC III erhältlich. Die PDU kann auch mit einem Universalverriegelungssystem für C14/C20 Stecker ausgestattet werden.

Montage und Installation
Die Montage erfolgt werkzeuglos im Zero-U-Space des Rittal VX IT oder TS IT Racks mittels des mitgelieferten Einbausatzes. Die horizontale Montage in der 48,3 cm ( 19 inch )-Ebene ist ebenfalls möglich. Die Befestigungsmaterialien sind im Lieferumfang enthalten, ebenso die Steckerverriegelung für IEC C14 und C20 Stecker. Die Installation ist somit schnell und ohne zusätzliche Werkzeuge durchführbar.

Vorteile im Betrieb
Die PDU basic bietet eine zuverlässige und sichere Stromverteilung für IT-Systeme. Die farbliche Kennzeichnung der Phasen und Sicherungsstromkreise erleichtert die Identifizierung und Wartung. Die integrierte Steckerverriegelung und die Möglichkeit, nicht genutzte Steckplätze abzudecken, erhöhen die Betriebssicherheit. Die hohe mechanische Stabilität des Aluminiumgehäuses gewährleistet eine lange Lebensdauer. Die Einheit ist für den Einsatz in professionellen IT-Umgebungen ausgelegt und erfüllt alle relevanten Sicherheits- und EMV-Normen.
