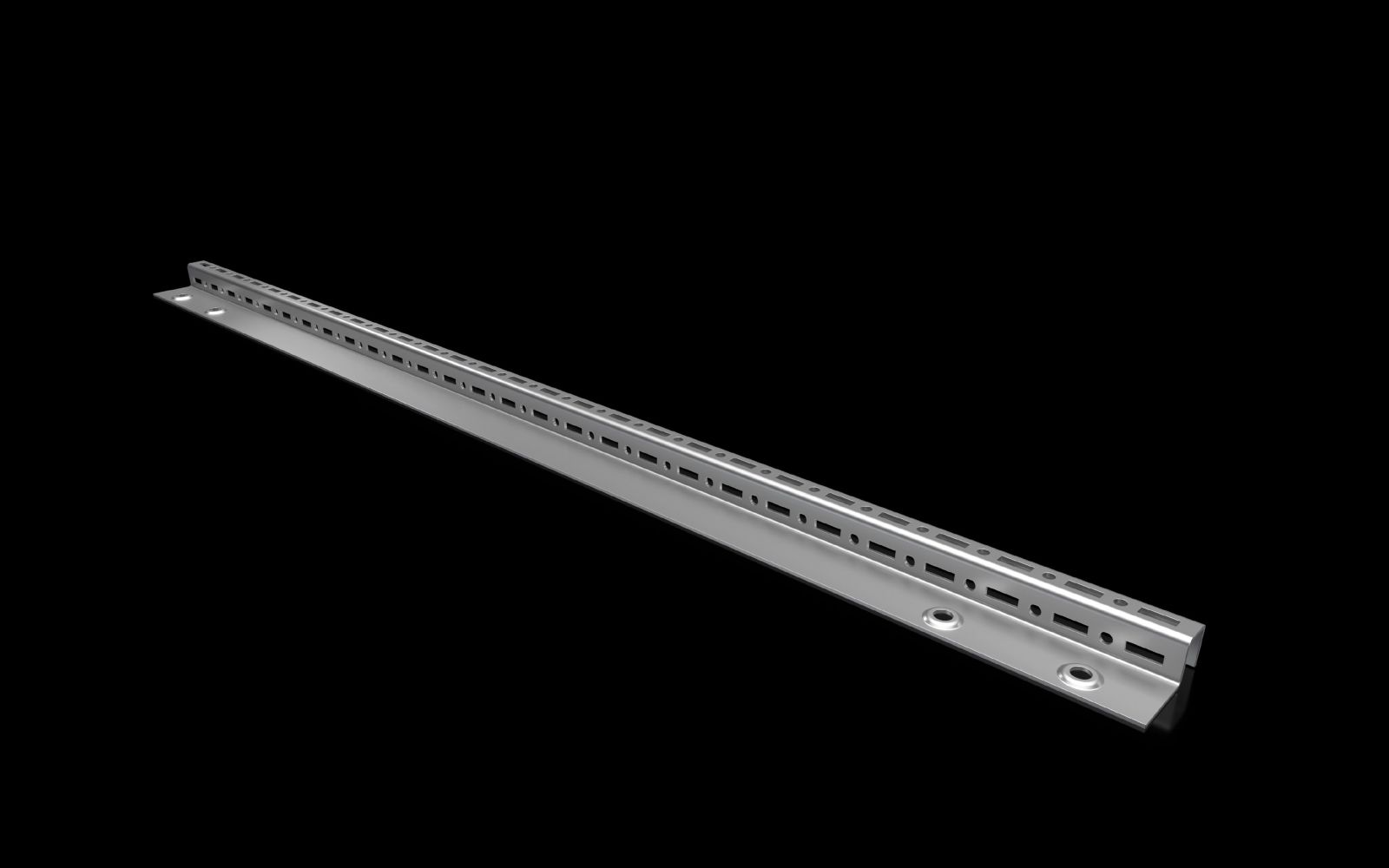

Rittal 6730710 SZ rail W x H: 800 mm, pack of 4 for internal installation CX content_copy

Die SZ 6730710 ist eine Schiene für den Innenausbau im System CX von Rittal. Sie dient der Befestigung von Baugruppen, Schaltgeräten oder anderen Komponenten innerhalb von Schaltschränken und Gehäusen des Typs Standpult CX, Pultmittelteil CX oder Pultunterteil CX. Die Schiene wird an bereits vorhandenen Gewindebolzen montiert und ermöglicht eine sichere und standardisierte Montage innerhalb des Schrankes. Mit einer Länge von 700 mm ist sie speziell für Gehäuse mit einer Breite von 800 mm und einer Höhe von 970 mm ausgelegt. Die Schiene ist aus Stahlblech gefertigt und verfügt über eine verzinkte Oberfläche, die einen korrosionsbeständigen Schutz bietet. Die Systemlochung an drei Seiten ermöglicht eine flexible Befestigung von Geräten und Baugruppen an verschiedenen Positionen entlang der Schiene.

Einsatzbereiche
Die Schiene ist für den Einsatz im industriellen Bereich konzipiert, insbesondere in Schaltschränken und Steuerungssystemen, die im Rahmen von Automatisierungstechnik, Maschinenbau oder Energieversorgung eingesetzt werden. Sie wird in Kombination mit den Gehäusetypen Standpult CX, Pultmittelteil CX und Pultunterteil CX verwendet, die eine Breite von 800 mm und eine Höhe von 970 mm aufweisen. Die Schiene ist Teil des modularen Systemaufbaus, der eine standardisierte und wiederverwendbare Montage ermöglicht.

Funktionen und Ausstattung im Detail
Die Schiene verfügt über eine Systemlochung an drei Seiten, was eine vielseitige Montage von Baugruppen und Geräten erlaubt. Die Montage erfolgt an den bereits im Gehäuse vorhandenen Gewindebolzen, wodurch eine stabile Befestigung gewährleistet ist. Der Lieferumfang umfasst das Befestigungsmaterial, das für die Montage erforderlich ist. Die Schiene ist aus Stahlblech gefertigt und verzinkt, was eine hohe mechanische Festigkeit und Korrosionsbeständigkeit bietet. Die Länge beträgt 700 mm, was für die vorgesehenen Gehäuseabmessungen optimiert ist.

Technik verständlich erklärt
Die Schiene ist ein Bauteil zur Innenausstattung von Schaltschränken. Sie wird an den im Gehäuse vorgefertigten Gewindebolzen befestigt, wodurch eine sichere und präzise Positionierung von montierten Komponenten gewährleistet wird. Die Systemlochung an drei Seiten ermöglicht eine flexible Montage von Baugruppen, wobei die Löcher standardisiert sind, um Kompatibilität mit gängigen Montageelementen zu gewährleisten. Die verzinkte Oberfläche schützt das Stahlblech vor Korrosion, insbesondere in Umgebungen mit erhöhter Feuchtigkeit oder aggressiver Atmosphäre. Die Schiene ist nicht für den Einsatz im Außenbereich vorgesehen, sondern für den Einsatz in geschlossenen Schaltschränken.

Kompatibilität und Zubehör
Die Schiene ist speziell für die Gehäusetypen Standpult CX, Pultmittelteil CX und Pultunterteil CX ausgelegt, die eine Breite von 800 mm und eine Höhe von 970 mm aufweisen. Für die Montage in 1600 mm breiten Pultober- und -mittelteilen sowie Deckeln CX wird jeweils eine zweite Schiene der gleichen Länge (800 mm) benötigt. Die Schiene ist Teil des modularen Systemaufbaus von Rittal und kann mit anderen Komponenten des CX-Systems kombiniert werden, um eine konsistente und standardisierte Installation zu gewährleisten.

Montage und Installation
Die Montage erfolgt an den im Gehäuse vorhandenen Gewindebolzen. Das beiliegende Befestigungsmaterial wird verwendet, um die Schiene sicher zu befestigen. Die Montageanleitung oder die Schutzleiterbroschüre des jeweiligen Schrank- oder Gehäusesystems sollte beachtet werden, um eine korrekte und sichere Installation zu gewährleisten. Die Schiene ist nicht für den Einsatz in Gehäusen anderer Breiten oder Höhen vorgesehen, da die Abmessungen spezifisch auf 800 mm Breite und 970 mm Höhe abgestimmt sind.

Vorteile im Betrieb
Die Schiene bietet eine stabile und präzise Montage von Baugruppen innerhalb des Schaltschranks. Die Systemlochung an drei Seiten ermöglicht eine flexible Anordnung von Geräten, wodurch die Montageeffizienz erhöht wird. Die verzinkte Oberfläche sorgt für eine lange Lebensdauer und hohe Korrosionsbeständigkeit. Die Verwendung von standardisierten Montageelementen erleichtert die Wartung und den Austausch von Komponenten, da die Positionierung und Befestigung konsistent bleibt. Die Schiene ist Teil eines modularen Systems, das eine skalierbare und wiederverwendbare Installation ermöglicht.
