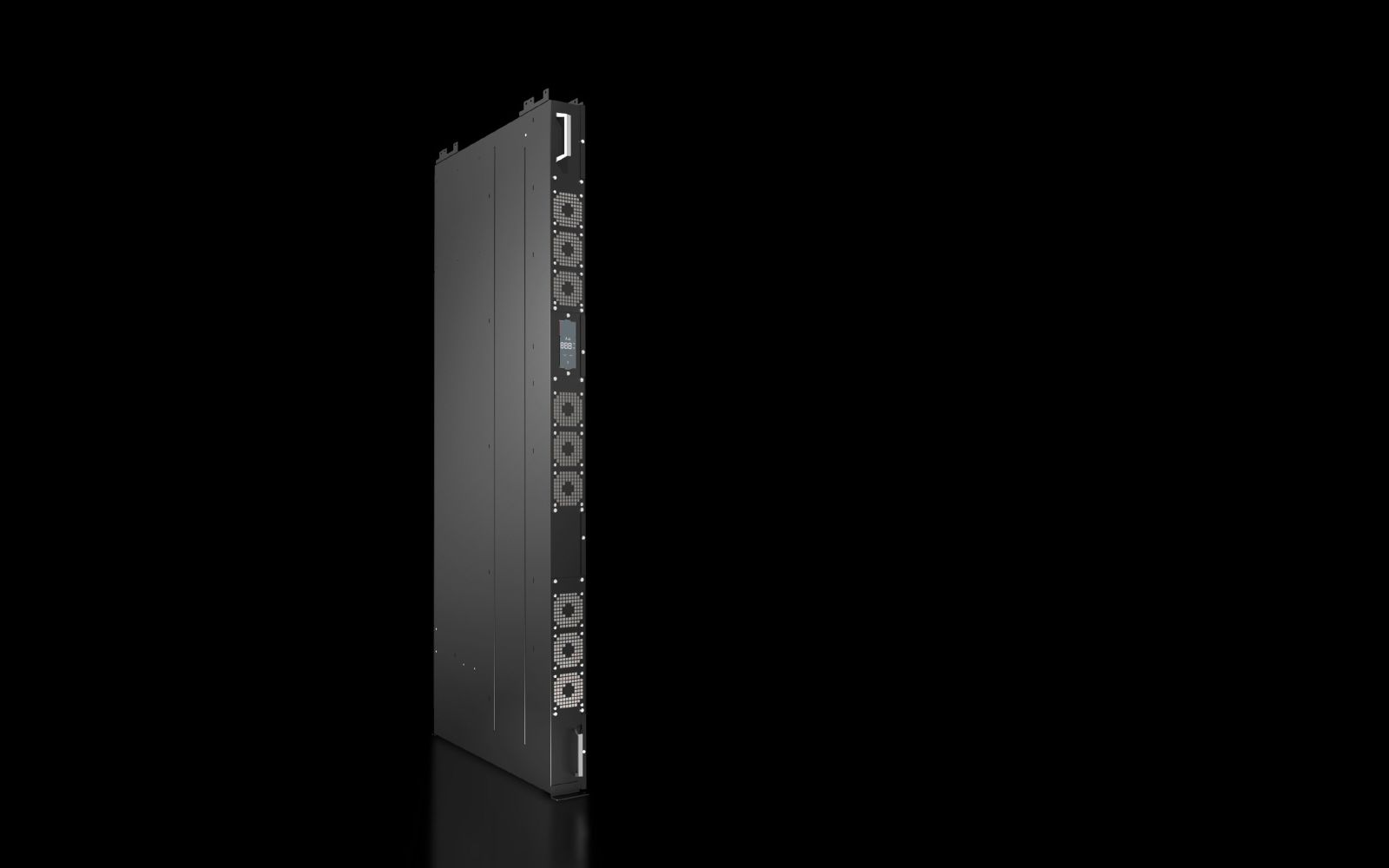

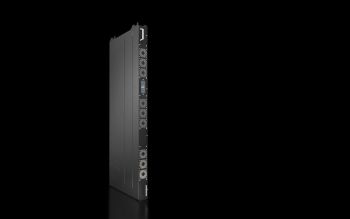

Rittal 3313610 Liquid Cooling Unit LCU CW, single content_copy

Die Rittal Liquid Cooling Unit LCU CW, Typ SK 3313610, ist eine Rackkühlung für Netzwerk- und Serverschränke, die zur effizienten Abfuhr von Wärme aus IT-Systemen dient. Das Gerät wird seitlich neben der 48,3 cm ( 19 inch )-Ebene im Schrank montiert und nutzt einen Luft/Wasser-Wärmetauscher, um die erwärmte Luft im hinteren Drittel des Schrankes anzusaugen, abzukühlen und im vorderen Bereich wieder auszublasen. Die Kühlung erfolgt über ein Kühlmedium, das Wasser ist, wobei die Wasserqualität gemäß der Gerätespezifikation eingehalten werden muss. Die Einheit ist für den Einsatz in Gehäusen des Typs VX IT 48,3 cm ( 19 inch )-Profilschienen standard ausgelegt, wobei die Schrankabmessungen mindestens 800 mm Breite, 2.000 mm Höhe und 1.000 mm Tiefe betragen müssen. Die LCU CW verfügt über eine Gesamtkühlleistung von 7,9 kW bei einer Serverzulufttemperatur von 24 °C und einem Kühlwassertemperatur von 15 °C (L24/W15), bei 18 °C Kühlwassertemperatur beträgt die Leistung 6,8 kW. Die Luftleistung beträgt 1.500 m³/h freiblasend, die Bemessungsleistung liegt bei 0,5 kW. Die Betriebsspannung umfasst den Bereich von 90 bis 264 V, 1~, 50 Hz/60 Hz. Die Betriebstemperatur des Gerätes liegt zwischen 10 °C und 50 °C, die des Kühlmediums zwischen 10 °C und 30 °C. Die zulässige Betriebsdruckgrenze beträgt 1 MPa. Die Schutzart IP 20 nach IEC 60 529 schützt vor Berührung mit Fingern und gegen festen Fremdkörpern, jedoch nicht gegen Wasser. Die Einschaltdauer beträgt 100 %.

Einsatzbereiche
Die LCU CW ist speziell für den Einsatz in IT-Infrastrukturen konzipiert, wo eine kontinuierliche und zuverlässige Kühlung von Serverschränken erforderlich ist. Sie eignet sich für Umgebungen, in denen hohe Wärmebelastungen durch Server, Netzwerkgeräte oder andere IT-Komponenten entstehen. Die Platzsparenden Einbau neben der 48,3 cm ( 19 inch )-Ebene ermöglicht eine flexible Integration in bestehende Schrankkonfigurationen, ohne zusätzlichen Raumbedarf im Schrankinneren. Die Kühlung erfolgt durch dynamische, kontinuierliche Regelung des Kaltwasser-Volumenstroms, was eine optimale Anpassung an die jeweilige Lastsituation ermöglicht.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über drei Lüftermodule, jeweils mit drei DC-Lüftern, die für eine energieeffiziente Luftbewegung sorgen. Die Lüftermodule können im laufenden Betrieb ausgetauscht werden, was eine hohe Verfügbarkeit und Wartungsfreundlichkeit gewährleistet. Die Regelung der Serverzulufttemperatur erfolgt standardmäßig in Abhängigkeit von der Temperaturdifferenz vor und hinter dem Wärmetauscher. Optional kann die Regelung auch anhand der Druckdifferenz vor und hinter den Servern erfolgen, wobei der gewünschte Druckunterschied einstellbar ist. Die Temperaturregelung sorgt dafür, dass die Zulufttemperatur für die Server konstant gehalten wird, was die Betriebssicherheit der IT-Komponenten erhöht.

Technik verständlich erklärt
Die LCU CW arbeitet als Luft/Wasser-Wärmetauscher, bei dem die warme Luft aus dem Schrank über den Wärmetauscher geleitet wird, wo sie durch das fließende Kühlwasser abgekühlt wird. Das Kühlwasser wird über Wasseranschlüsse mit G ¾" AG an das externe Kühlsystem angeschlossen. Die abgekühlte Luft wird dann im vorderen Bereich des Schrankes wieder ausgeblasen, wodurch eine kontinuierliche Luftzirkulation im Schrank aufrechterhalten wird. Die DC-Lüfter sorgen für eine energieeffiziente Luftförderung, wobei die Drehzahl je nach Lastsituation geregelt wird. Die integrierte Steuerung überwacht alle systemrelevanten Parameter, darunter Serverab- und -zulufttemperatur, Wasservor- und -rücklauftemperatur, Wasserdurchfluss, Kühlleistung, Lüfterdrehzahl und Leckage.

Kompatibilität und Zubehör
Die LCU CW ist für den Einsatz in Schränken des Typs VX IT 48,3 cm ( 19 inch )-Profilschienen standard ausgelegt, wobei die Mindestabmessungen 800 mm Breite, 2.000 mm Höhe und 1.000 mm Tiefe betragen. Als Zubehör sind das SK Bürstenleistenset für LCU CW sowie das LCU CW Wasseranschlusskit verfügbar, das für die Verbindung des Gerätes an das Kühlsystem dient. Die maximale Anzahl an angeschlossenen CMC III Sensoren beträgt 16, was eine erweiterte Überwachung und Steuerung der Kühlumgebung ermöglicht.

Montage und Installation
Die Montage erfolgt seitlich neben der 48,3 cm ( 19 inch )-Ebene im Schrank, wobei die Einheit auf der linken oder rechten Seite installiert werden kann. Die Abmessungen der LCU CW betragen 110 mm Breite, 1.866,5 mm Höhe und 756 mm Tiefe. Das Gerät wird mit einem Trägerelement befestigt, das im Lieferumfang enthalten ist. Die Installation erfordert die Verbindung an ein externes Kühlsystem über die Wasseranschlüsse G ¾" AG. Der Kondensatablauf erfolgt über einen 3 m langen Gewebeschlauch, der ebenfalls im Lieferumfang enthalten ist. Die Montage- und Installationsanleitung ist ebenfalls Teil des Lieferumfangs und unterstützt den Installateur bei der korrekten Einrichtung.

Vorteile im Betrieb
Die LCU CW bietet eine hohe Kühlleistung bei gleichzeitig geringem Energieverbrauch durch die Verwendung von DC-Lüftern. Die Möglichkeit, Lüftermodule im laufenden Betrieb auszutauschen, erhöht die Verfügbarkeit des Systems. Die integrierte Überwachung über SNMP über Ethernet ermöglicht eine direkte Anbindung an Netzwerkmanagement-Systeme und die Integration in das RiZone-System des Herstellers. Die dynamische Regelung des Kaltwasser-Volumenstroms sorgt für eine optimale Anpassung an die jeweilige Lastsituation, wodurch die Kühlleistung effizient genutzt wird. Die Schutzart IP 20 gewährleistet einen sicheren Betrieb in Innenräumen, wobei die Einheit nicht für den Einsatz im Außenbereich ausgelegt ist.
