Rittal 3313614 LCU CW water connection kit, for LCU CW 3313.610, length content_copy

Der Artikel SK 3313614 von Rittal ist ein Anschlussschlauch für die Rackkühlung CW, speziell konzipiert für die Verbindung der LCU CW 3313.610 an eine feste bauseitige Verrohrung. Er dient als flexibles Verbindungselement im Bereich der Schaltschrankklimatisierung, um die Kühlwasserzufuhr und -abfuhr sicher und anpassungsfähig zu realisieren. Die Schläuche ermöglichen eine einfache Montage und bieten gleichzeitig die Möglichkeit, maßliche Abweichungen im Installationsbereich auszugleichen. Die Lieferung erfolgt in einer Verpackungseinheit mit zwei Schläuchen, wobei die Gesamtlänge pro Schlauch 2,5 m beträgt.

Einsatzbereiche
Der Anschlussschlauch wird im industriellen Umfeld eingesetzt, insbesondere bei der Installation von Kühlgeräten in Schaltschränken. Er ist für den Einsatz in Systemen mit Rackkühlung CW vorgesehen, die über eine feste Wasserrohrleitung versorgt werden. Die flexible Konstruktion erlaubt es, den Schlauch an unterschiedliche Montagegeometrien anzupassen, etwa wenn der Anschluss von oben oder unten in den Schrank erfolgen soll. Die Verwendung erfolgt typischerweise in industriellen Anlagen, wo eine zuverlässige Kühlung von elektronischen Komponenten erforderlich ist.

Funktionen und Ausstattung im Detail

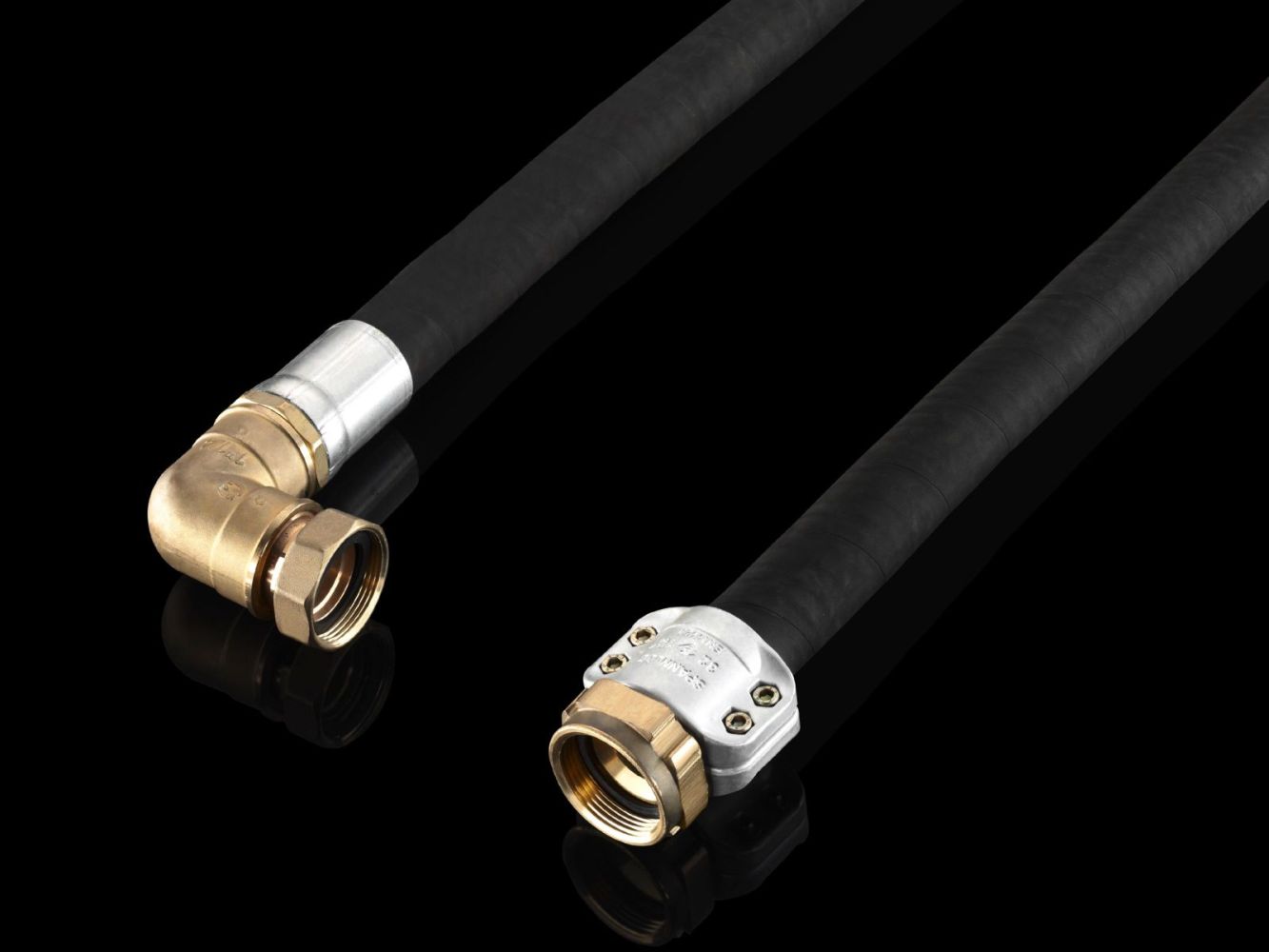

Der Schlauch ist aus NBR (Nitril-Butadien-Rubber) gefertigt, das innen als Werkstoff dient und eine hohe Beständigkeit gegenüber Wasser und Frostschutzmitteln bietet. Die Konstruktion umfasst eine Stahlspirale sowie eine Gewebeeinlage, die für zusätzliche Stabilität und Druckfestigkeit sorgen. Die Schläuche sind auf einer Seite mit einem 90°-Bogen versehen, der eine direkte Verbindung zur LCU CW ermöglicht, und auf der anderen Seite mit einer Klemmschale, die das individuelle Kürzen des Schlauchs erlaubt. Dieser Mechanismus sorgt dafür, dass die Länge an die jeweilige Installation angepasst werden kann, ohne dass zusätzliche Werkzeuge oder Schneidwerkzeuge erforderlich sind.

Technik verständlich erklärt
Die Schläuche sind für einen Betriebsdruck von bis zu 10 bar ausgelegt, was sie für den Einsatz in industriellen Kühlkreisläufen geeignet macht. Der Betriebstemperaturbereich reicht von -30 °C bis +70 °C, was eine Verwendung auch in klimatisch anspruchsvollen Umgebungen ermöglicht. Die Wasseranschlüsse sind mit G ¾" IG (innerer Gewinde) ausgestattet, was eine universelle Verbindung mit Standardrohrleitungen gewährleistet. Die Verwendung von Überwurfmuttern an beiden Enden sorgt für eine sichere und dichte Verbindung. Die Innendurchmesser der Schläuche entsprechen DN 19, was eine ausreichende Durchflusskapazität für die Kühlwasserzufuhr gewährleistet.

Kompatibilität und Zubehör
Der Anschlussschlauch ist speziell für die LCU CW 3313.610 entwickelt und dient als direktes Zubehör für diese Kühlgeräte. Er ist Bestandteil des Wasseranschlusskits, das die Verbindung zwischen dem Kühlgerät und der bauseitigen Verrohrung ermöglicht. Die Verwendung ist ausschließlich im Zusammenhang mit der LCU CW 3313.610 vorgesehen.

Montage und Installation
Die Montage erfolgt durch Anschluss an die LCU CW 3313.610 über den 90°-Bogen und an die bauseitige Verrohrung über die Klemmschale. Die Klemmschale ermöglicht das Kürzen des Schlauchs, sodass die Länge individuell angepasst werden kann. Die Schläuche sind so konstruiert, dass sie eine Entkopplung der LCU CW von der festen Verrohrung ermöglichen, was bei Montage- und Wartungsarbeiten vorteilhaft ist. Die Installation erfordert keine speziellen Werkzeuge, da das Kürzen durch die Klemmschale mechanisch erfolgt.

Vorteile im Betrieb
Der Schlauch bietet eine hohe Flexibilität bei der Installation, da er maßliche Abweichungen ausgleichen kann. Die Materialien sorgen für eine lange Lebensdauer und Beständigkeit gegenüber den im Betrieb auftretenden Temperaturen und Drücken. Die einfache Montage und das Kürzbarkeitsmerkmal reduzieren die Installationszeit und erhöhen die Anpassungsfähigkeit an unterschiedliche Schrankkonfigurationen. Die Verwendung von NBR und Stahlspirale gewährleistet eine hohe mechanische Festigkeit und chemische Beständigkeit, was die Zuverlässigkeit im industriellen Betrieb erhöht.
