Rittal 3305514 RTT Blue e cooling unit wall-mounted NEMA 4X, 1500 W, Com content_copy

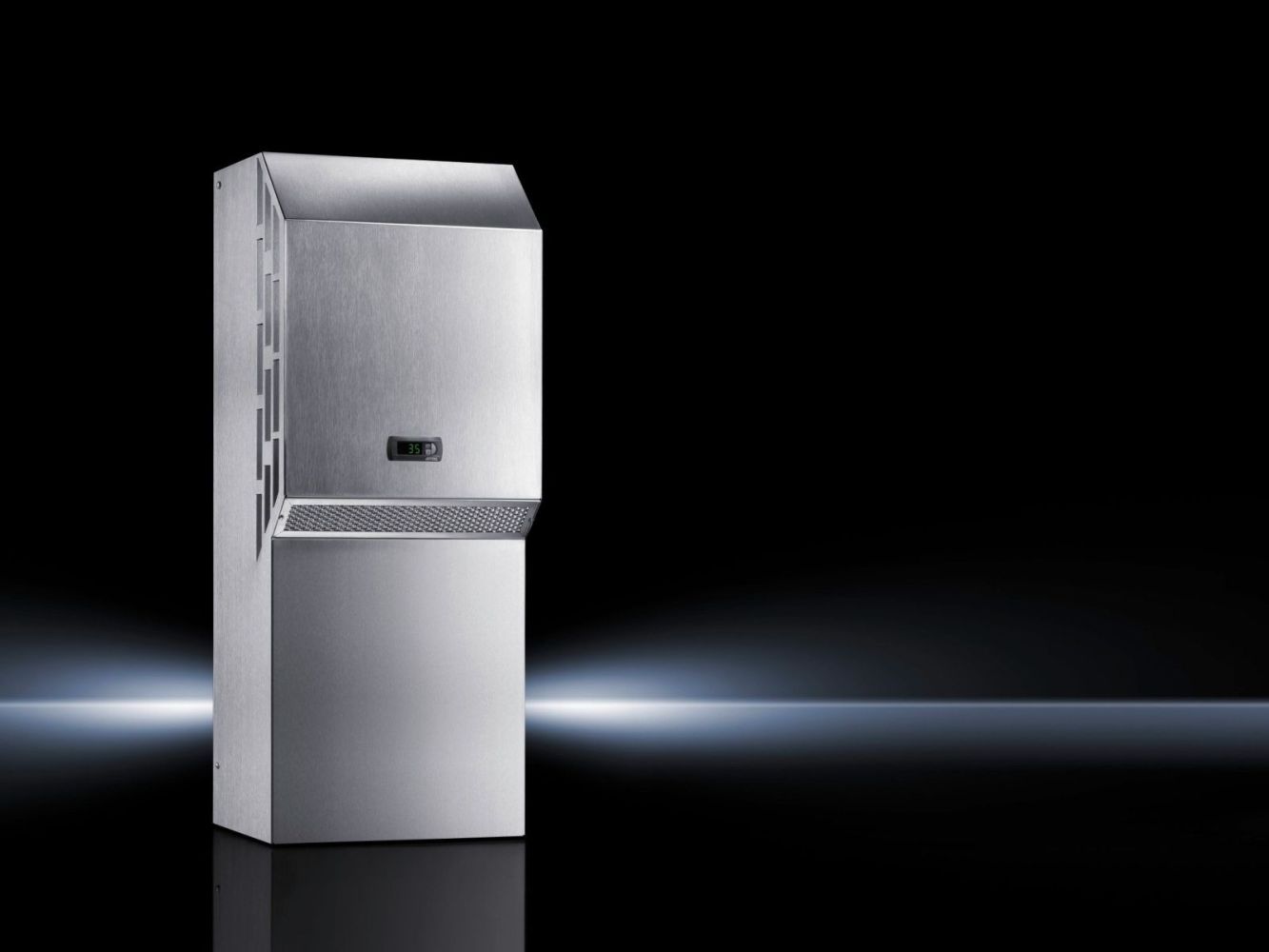

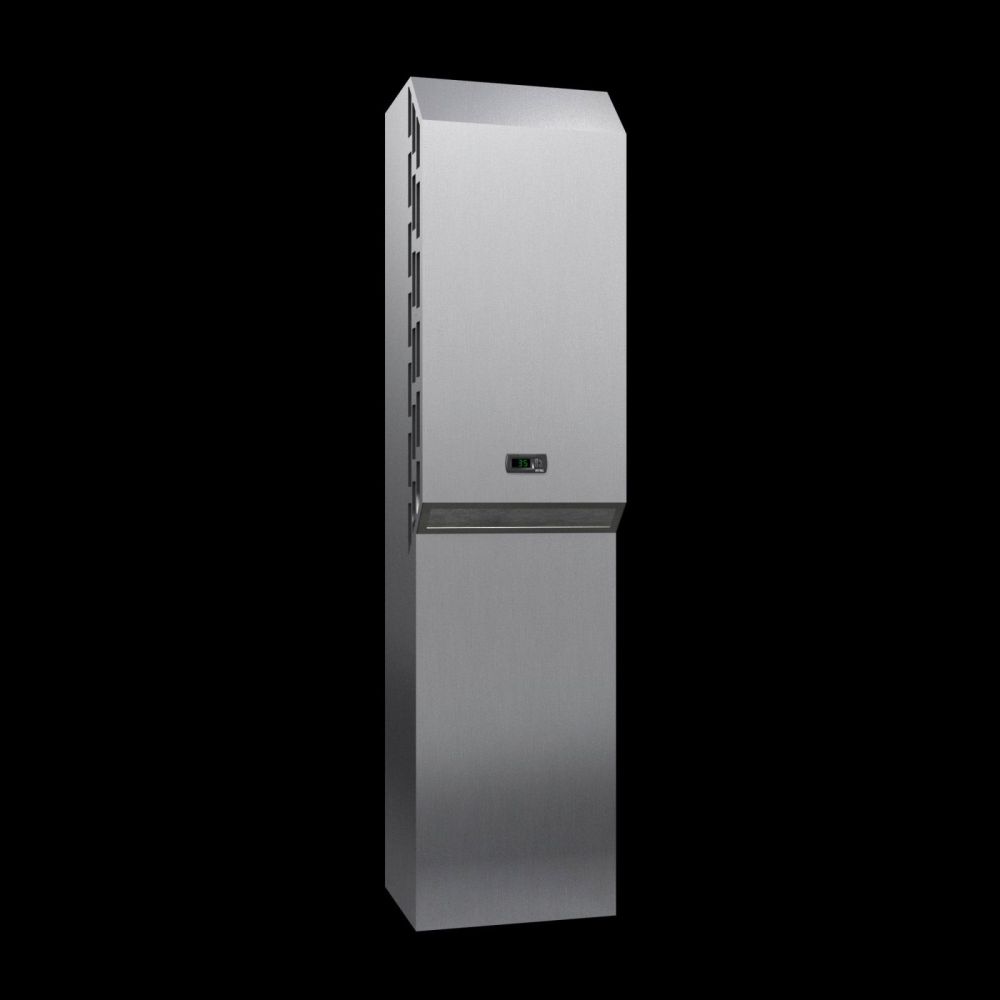

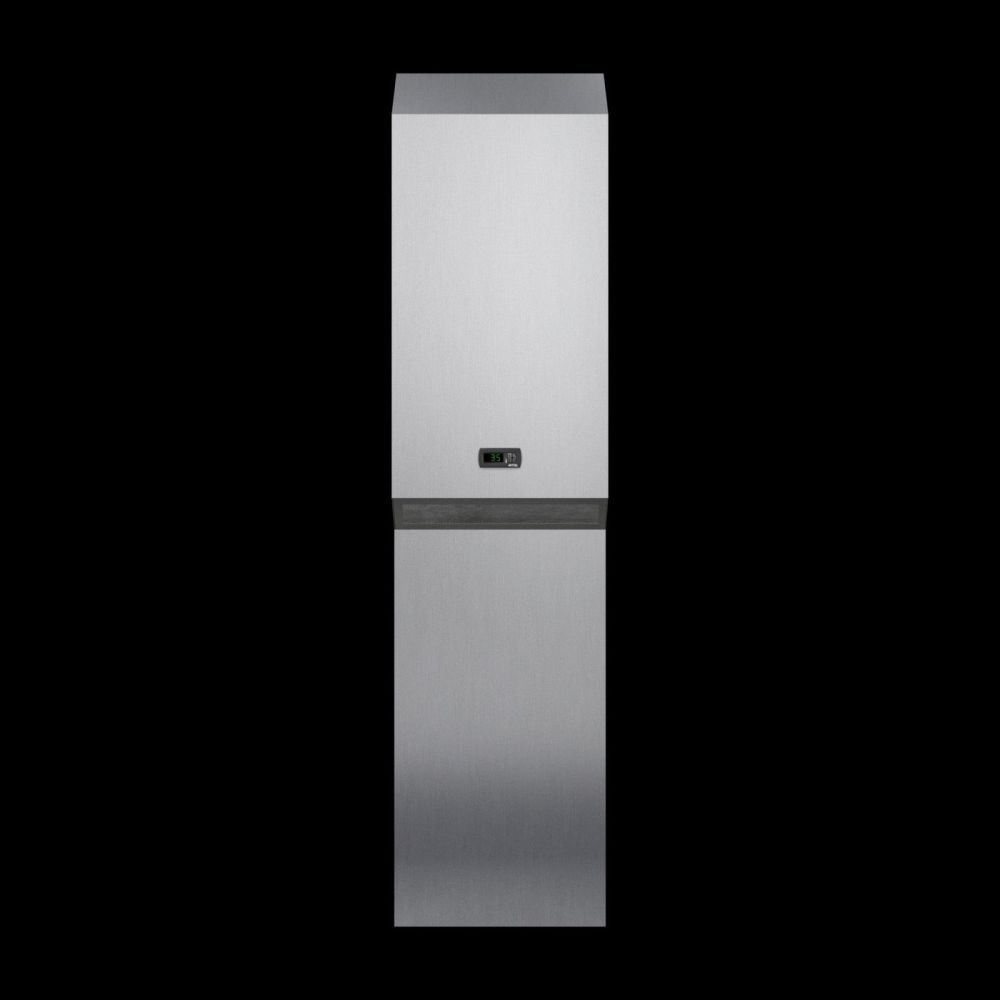

Das Rittal SK 3305514 ist ein Wandanbau-Kühlgerät der Blue e-Serie, speziell für die Klimatisierung von Schaltschränken in industriellen Umgebungen konzipiert. Es verfügt über eine Kühlleistung von bis zu 1,73 kW bei 60 Hz und 1,6 kW bei 50 Hz, wobei die genaue Leistung von der Betriebsfrequenz und der Umgebungstemperatur abhängt. Das Gerät wird mit einer Bemessungsbetriebsspannung von 115 V, 1~, 50/60 Hz betrieben und ist somit für Anwendungen in Regionen mit unterschiedlichen Netzspannungsstandards geeignet. Die maximale Kühlleistung wird unter den Normbedingungen L35 L35 (Außentemperatur 35 °C, Innentemperatur 35 °C) erzielt. Die Nennleistung beträgt 0,87 kW bei 50 Hz und 0,96 kW bei 60 Hz, was eine Energieeffizienz mit einem EER-Wert von 1,83 (50 Hz) bzw. 1,79 (60 Hz) ergibt. Die Luftleistung beträgt im Außenkreislauf 805 m³/h und im Innenkreislauf 585 m³/h, was eine effiziente Luftzirkulation im Schaltschrank gewährleistet.

Einsatzbereiche
Das Kühlgerät ist für den Einsatz in industriellen Anlagen, wie Maschinenbau, Automatisierungstechnik oder Prozesssteuerungen, geeignet. Die Schutzart NEMA 4X und die IP-Klassifizierung (Außenkreislauf IP 34, Innenkreislauf IP 34) machen es robust gegenüber Staub, Spritzwasser und leichtem Sprühregen, sodass es auch im Außenbereich oder in feuchten Umgebungen eingesetzt werden kann. Der Betriebstemperaturbereich liegt zwischen 10 °C und 55 °C, wodurch es in verschiedenen klimatischen Bedingungen funktioniert. Die Lagertemperaturbereich reicht von -40 °C bis 70 °C, was eine sichere Lagerung auch unter extremen Bedingungen ermöglicht.

Funktionen und Ausstattung im Detail
Das Gerät ist standardmäßig mit einem e-Comfortcontroller ausgestattet, der werkseitig auf eine Temperatur von +35 °C eingestellt ist. Der Einstellbereich beträgt 20 °C bis 50 °C, sodass die Temperatur im Schaltschrank individuell angepasst werden kann. Die integrierte elektrische Kondensatverdunstung sorgt dafür, dass das im Betrieb anfallende Kondensat automatisch verdunstet wird, ohne dass ein externer Abfluss notwendig ist. Der Verflüssiger ist mit einer hydrophoben RiNano-Beschichtung versehen, die die Wärmeübertragung verbessert und die Reinigung erleichtert. Das Gerät ist anschlussfertig verdrahtet, mit einer steckbaren Anschlussklemmleiste, was die Installation vereinfacht. Im Lieferumfang sind außerdem eine Bohrschablone und Befestigungsmaterial enthalten.

Technik verständlich erklärt
Das Kühlgerät arbeitet mit dem Kältemittel R-513A, das eine geringere Umweltbelastung aufweist als herkömmliche Kältemittel. Die Menge beträgt 0,61 kg, wobei das Global Warming Potential (GWP) 631 beträgt und das CO₂-Äquivalent 0,38 t entspricht. Die maximale Betriebsdruckbelastung beträgt 25 bar, was die Sicherheit des Systems gewährleistet. Die Vorsicherung ist als Trafoschutzschalter mit einem Nennwert von 14 bis 20 A ausgeführt, um den Anlaufstrom (max. 26 A bei 50 Hz, 28 A bei 60 Hz) zu begrenzen. Die Abmessungen betragen 405 mm (Breite) × 1.020 mm (Höhe) × 358 mm (Tiefe), was eine kompakte Montage an der Wand ermöglicht.

Kompatibilität und Zubehör
Das Kühlgerät ist vernetzbar über das IoT Interface, wobei ein Blue e IoT Adapter erforderlich ist. Dies ermöglicht die Überwachung und Steuerung des Geräts über ein Netzwerk. Passendes Zubehör umfasst unter anderem eine VX Auflaufrolle, einen Türpositionsschalter, ein SK Master/Slave-Kabel für das SK-Bus-System sowie eine SK Luftumlenkung für die Modelle SK 3304/3305. Diese Komponenten unterstützen die Integration in bestehende Automatisierungssysteme und verbessern die Funktionalität des Schaltschranks.

Montage und Installation
Die Wandmontage erfolgt mit den im Lieferumfang enthaltenen Befestigungsmaterialien und der Bohrschablone. Die angeschlossene Klemmleiste ermöglicht eine schnelle und sichere Verbindung zum Stromnetz. Die Installation erfordert keine zusätzlichen Werkzeuge oder Bauteile, da das Gerät bereits angeschlussfertig geliefert wird. Die integrierte Kondensatverdunstung eliminiert die Notwendigkeit eines externen Abflusses, was die Montage vereinfacht.

Vorteile im Betrieb
Das Gerät zeichnet sich durch eine hohe Energieeffizienz und eine robuste Konstruktion aus. Die Verwendung von Edelstahl 1.4404 (AISI 316L) sorgt für Korrosionsbeständigkeit, insbesondere in feuchten oder aggressiven Umgebungen. Die integrierte Kondensatverdunstung reduziert die Wartungsaufwand, da kein Kondensat abgeleitet werden muss. Die Vernetzungsfähigkeit über das IoT Interface ermöglicht eine Fernüberwachung und -steuerung, was die Betriebskontrolle und -optimierung erleichtert. Die Schutzart NEMA 4X und die IP-Klassifizierung gewährleisten eine zuverlässige Funktion auch unter schwierigen Umgebungsbedingungen.
