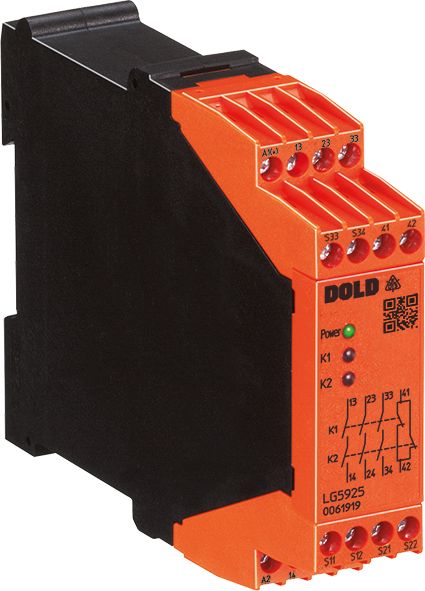

Dold 0064689 LG5925.48PS/61 AC/DC24V emergency stop module content_copy

Das Dold NOT-Aus-Modul LG5925.48PS/61 AC/DC24V ist ein sicherheitsrelevanter Schaltbaustein für den Einsatz in industriellen Anlagen, insbesondere zur Absicherung von Maschinen und Schutzgittern. Es dient der Gefahrenabschaltung bei Not-Aus-Situationen und ist für den Einsatz in Feuerungsanlagen im Dauerbetrieb nach EN 50156-1 geeignet. Das Gerät verfügt über eine Baubreite von 22,5 mm und ist für eine Nennspannung von AC/DC 24 V ausgelegt. Es ist mit abnehmbaren Klemmenblöcken ausgestattet, die sowohl Schraubklemmen als auch Federkraftklemmen unterstützen, wodurch eine flexible und schnelle Montage an Standard-DIN-Schienen möglich ist.

Einsatzbereiche
Das Modul wird in Anlagen eingesetzt, bei denen eine sichere Abschaltung von Maschinen oder Brennstoffzufuhr erforderlich ist. Dazu gehören beispielsweise die Überwachung von Schiebeschutzgittern, die Schutzfunktion von Personenschutzeinrichtungen sowie die Integration in Not-Aus-Schaltungen. Es ist auch als Schutztürwächter geeignet, was die Verwendung in Maschinen mit beweglichen Schutzgittern ermöglicht. Die Anwendung in Feuerungsanlagen erfolgt gemäß EN 50156-1, insbesondere zur Abschaltung der gesamten Brennstoffzufuhr gemäß Abschnitt 10.5.5.2.

Funktionen und Ausstattung im Detail
Das Gerät bietet eine Kontaktbestückung mit 3 Schließern und 1 Öffner, wobei maximal 4 Schließer als Ausgangskontakte genutzt werden können. Die Schaltfunktionen können in 1- oder 2-kanaliger Beschaltung betrieben werden, was eine redundante Sicherheitsfunktion ermöglicht. Eine integrierte Querschlusserkennung erkennt Fehler im Not-Aus-Steuerkreis, wodurch eine Fehlfunktion verhindert wird. Die Aktivierung erfolgt über einen Ein-Taster oder über eine automatische Ein-Funktion, die über den Schalter S2 eingestellt werden kann. Die Betriebszustände werden über LED-Anzeigen für Kanal 1, Kanal 2 und die Betriebsspannung visuell angezeigt.

Technik verständlich erklärt
Das Modul ist für den Einsatz in sicherheitskritischen Anwendungen konzipiert und erfüllt die Anforderungen an die Sicherheitsintegrität. Es entspricht dem Performance Level (PL) e und der Kategorie 4 nach EN ISO 13849-1, was eine hohe Sicherheitsleistung bei der Vermeidung von Gefahren sicherstellt. Zudem erfüllt es die SIL-Anspruchsgrenze (SIL CL) 3 nach IEC/EN 62061 sowie den SIL 3 nach IEC/EN 61508 und IEC/EN 61511, was die Zuverlässigkeit in sicherheitskritischen Systemen bestätigt. Der maximale thermische Strom beträgt 8 A, was die Belastbarkeit der Kontakte definiert. Die Anschlusstechnik ermöglicht die Verwendung von Litzen mit 2 x 1,5 mm² mit Hülse und Kunststoffkragen oder massiven Leitern mit 2 x 2,5 mm² gemäß DIN 46228-1/-2/-3/-4.

Kompatibilität und Zubehör
Das Modul ist mit verschiedenen Anschlusstechniken kompatibel, darunter abnehmbare Federkraftklemmen, abnehmbare Schraubklemmen und Schraubklemmen. Die Verwendung von steckbaren Anschlussblöcken ermöglicht einen schnellen Austausch des Geräts, was die Wartung und Instandsetzung vereinfacht. Es ist für den Einsatz in Systemen mit Not-Aus-Funktionen konzipiert und kann mit weiteren Komponenten kombiniert werden, die ebenfalls die Anforderungen an Sicherheitsintegrität erfüllen.

Montage und Installation
Die Montage erfolgt an einer Standard-DIN-Schiene. Die abnehmbaren Klemmenblöcke erleichtern den Anschluss und die Wartung. Die Anschlussklemmen sind für die Verwendung mit Litzen und massiven Leitern ausgelegt, wobei die genauen Querschnitte im Datenblatt spezifiziert sind. Die Installation erfordert die Einhaltung der Sicherheitshinweise und der Bestimmungsgemäßen Verwendung, wie im Herstellerdatenblatt beschrieben.

Vorteile im Betrieb
Die integrierte Querschlusserkennung und die redundante 2-kanalige Beschaltung erhöhen die Zuverlässigkeit des Systems. Die LED-Anzeigen ermöglichen eine schnelle visuelle Überprüfung des Betriebszustands. Die Baubreite von 22,5 mm optimiert den Platzbedarf in Schaltschränken. Die Zulassungen UL-listed C/US, TÜV, UKCA und CCC bestätigen die Konformität mit internationalen Sicherheitsnormen.

Zulassungen und Kennzeichen
Das Gerät ist UL-listed C/US, TÜV, UKCA und CCC zertifiziert. Diese Zulassungen bestätigen die Konformität mit den jeweiligen Sicherheits- und Qualitätsanforderungen für den Einsatz in industriellen Anlagen. Die Zulassungen sind für den Einsatz in verschiedenen Märkten relevant, insbesondere in Europa und den USA.

Sicherheitsfunktionen
Die Sicherheitsfunktionen umfassen die Querschlusserkennung, die redundante 2-kanalige Beschaltung und die Anzeige der Betriebszustände über LEDs. Diese Funktionen sorgen dafür, dass Fehler im Steuerkreis erkannt und die Abschaltung bei Gefahr sicher gewährleistet ist. Die Einhaltung der Normen EN ISO 13849-1 und IEC/EN 62061 sichert die Zuverlässigkeit und Sicherheit des Moduls in kritischen Anwendungen.

Technical data
1- / 2-channel	1, 2
Approvals	UL
Cat. / PL acc. to EN ISO 13849-1	4/e
Connection	Pluggable cage clamp terminals, Pluggable screw terminals, Screw terminals
Output contacts max.	4 NO contacts
SIL acc. to IEC/EN 62061	3
Thermal current Ith max.	8 A
Width	22,5 mm
Type	LG 5925
Cross fault detection
Suited as safety gate monitor
Variant
Contact equipping	3 NO contacts, 1 NC contact
Nominal voltage	AC/DC 24 V
Terminal type	pluggable terminal blocks with screw terminals
Approvals and Markings	UL-listed C/US, TÜV, UKCA, CCC

---
