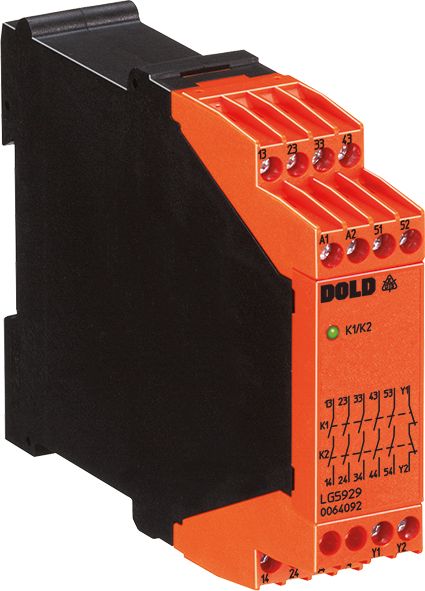

Dold 0064095 LG5929.60PS/61 AC/DC24V expansion module content_copy

Das Dold Erweiterungsmodul LG5929.60PS/61 AC/DC24V ist ein sicherheitsgerichtetes Relaismodul für den Einsatz in industriellen Steuerungssystemen. Es dient der sicheren Kontaktvervielfältigung und -verstärkung von Sicherheitsmodulen, insbesondere wenn mehrere Sicherheitskreise benötigt werden, als ein einzelnes Modul bereitstellt. Das Gerät ist für den Betrieb mit einer Nennspannung von AC/DC 24 V ausgelegt und verfügt über zwangsgeführte Kontakte, die eine zuverlässige Signalübertragung auch unter kritischen Bedingungen gewährleisten. Die Baubreite beträgt 22,5 mm, was eine kompakte Montage in Standard-Schalttafeln ermöglicht.

Einsatzbereiche
Das Modul ist für den Einsatz in sicherheitskritischen Anwendungen vorgesehen, insbesondere in der Automatisierungstechnik, bei Maschinensteuerungen und in Feuerungsanlagen. Es erfüllt die Anforderungen nach EN 50156-1, was seine Verwendung in Anlagen zur Feuerungssteuerung legitimiert. Die Zulassungen UL-listed C/US, TÜV und CCC bestätigen die Konformität mit internationalen Sicherheits- und Qualitätsstandards. Es kann in Verbindung mit sicherheitsgerichteten Halbleiterausgängen wie BWS oder Not-Aus-Schaltern betrieben werden, was seine Integration in bestehende Sicherheitsarchitekturen erleichtert.

Funktionen und Ausstattung im Detail
Das Gerät bietet eine Kontaktbestückung mit fünf Schließerkontakten (NO) und einem Öffnerkontakt (NC) für den Rückführkreis. Diese Konfiguration ermöglicht die sichere Überwachung der Signalübertragung, da der Rückführkreis die Integrität der Verbindung überprüft. Die maximale thermische Strombelastbarkeit beträgt 5 A, was die Verwendung mit Leitungen bis zu 2,5 mm² massiv oder 1,5 mm² Litze mit Hülse und Kunststoffkragen ermöglicht. Die Betriebszustandsanzeige signalisiert den aktuellen Zustand des Moduls visuell, was die Diagnose von Störungen vereinfacht.

Technik verständlich erklärt
Die zwangsgeführten Kontakte sorgen dafür, dass die Kontakte mechanisch synchron bewegt werden, unabhängig von elektrischen oder mechanischen Störungen. Dies verhindert unbeabsichtigte Signalverluste und erhöht die Zuverlässigkeit des Systems. Die Anschlusstechnik umfasst abnehmbare Klemmenblöcke mit Schraubklemmen, wodurch ein schneller Austausch des Moduls ohne Werkzeug möglich ist. Alternativ sind auch Federkraftklemmen verfügbar, die eine schnelle und sichere Verbindung ermöglichen. Die Baubreite von 22,5 mm entspricht dem Standard für DIN-Schienenmontage, was eine universelle Einbaufähigkeit gewährleistet.

Kompatibilität und Zubehör
Das Modul ist für 1-kanalige und 2-kanalige Beschaltungen geeignet, wodurch es flexibel in unterschiedlichen Sicherheitskonfigurationen eingesetzt werden kann. Es ist mit verschiedenen Anschlusstechniken lieferbar, darunter abnehmbare Federkraftklemmen, abnehmbare Schraubklemmen und Schraubklemmen, was die Anpassung an bestehende Installationen erleichtert. Die Zulassungen nach EN ISO 13849-1 (Kategorie 4, PL e) und IEC/EN 62061 (SIL 3) bestätigen die Eignung für hochsichere Anwendungen. Zusätzlich ist das Modul nach EN 61508 (SIL 3) zertifiziert, was seine Verwendung in kritischen industriellen Umgebungen ermöglicht.

Montage und Installation
Die Montage erfolgt auf einer DIN-Schiene, wobei die Baubreite von 22,5 mm eine Standardmontage ermöglicht. Die abnehmbaren Klemmenblöcke können ohne Werkzeug entfernt und ersetzt werden, was die Wartung und den Austausch des Moduls vereinfacht. Die Anschlussklemmen sind für Leitungen bis 2,5 mm² massiv oder 1,5 mm² Litze mit Hülse und Kunststoffkragen ausgelegt, was eine flexible Verkabelung ermöglicht. Die Betriebszustandsanzeige erleichtert die visuelle Überprüfung des Betriebszustands während der Installation und Wartung.

Vorteile im Betrieb
Das Modul bietet eine sichere und zuverlässige Kontaktvervielfältigung, die die Anzahl der verfügbaren Sicherheitsausgänge erhöht, ohne die Sicherheitsintegrität zu beeinträchtigen. Die zwangsgeführten Kontakte und die Rückführkreisüberwachung erhöhen die Systemzuverlässigkeit. Die modulare Bauweise mit abnehmbaren Klemmenblöcken ermöglicht einen schnellen Austausch, was die Betriebszeit bei Wartungsarbeiten minimiert. Die Zulassungen nach internationalen Normen gewährleisten die Einsetzbarkeit in verschiedenen Märkten und Anwendungsbereichen.

Technical data
1- / 2-channel	1, 2
Approvals	UL
Cat. / PL acc. to EN ISO 13849-1	4/e
Connection	Pluggable cage clamp terminals, Pluggable screw terminals, Screw terminals
Output contacts max.	1 NC contact, 5 NO contacts
SIL CL acc. to IEC/EN 62061	3
SIL acc. to IEC/EN 62061	3
Thermal current Ith max.	5 A
Width	22,5 mm
Type	LG 5929
Variant
Contact equipping	5 NO contacts, 1 NC contact for feedback circuit
Nominal voltage	AC/DC 24 V
Terminal type	pluggable terminal blocks with screw terminals
Approvals and Markings	UL-listed C/US, TÜV, CCC
Variant	For 1-channel connections

---
