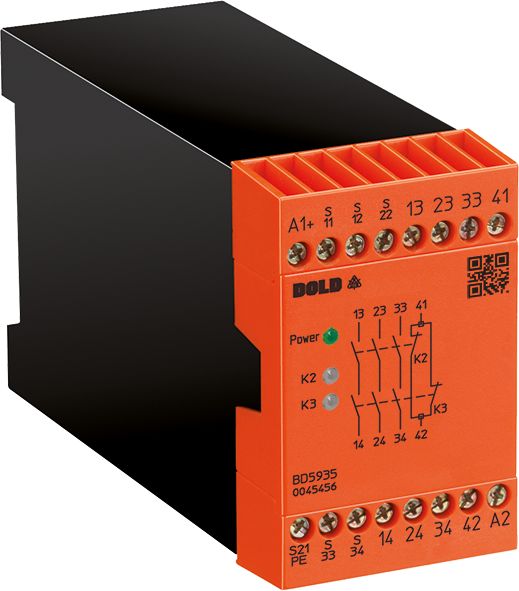

Dold 0053870 BD5935.48/824 DC24V emergency stop module content_copy

Das Dold Sicherheitsrelais BD5935.48/824 DC24V ist ein Not-Aus-Modul für den Einsatz in sicherheitsgerichteten Anlagen. Es dient dem sicheren Unterbrechen von Schaltkreisen, insbesondere in Verbindung mit Not-Halt-Tastern und Schutztüren, um Personen und Maschinen zu schützen. Das Gerät ist für Betriebsspannungen von DC 24 V ausgelegt und verfügt über eine Kontaktbestückung mit 3 Schließern und 1 Öffner. Es ist als 1- oder 2-kanalige Variante einsetzbar, wodurch es flexibel in unterschiedliche Sicherheitsarchitekturen integriert werden kann.

Einsatzbereiche
Das BD5935 ist für den Einsatz in industriellen Anlagen konzipiert, wo eine sichere Reaktion auf Not-Halt-Befehle oder den Öffnen von Schutztüren erforderlich ist. Es wird insbesondere in Maschinenbau, Fertigungsanlagen und Anlagen mit beweglichen Teilen eingesetzt, wo die Gefahr von Verletzungen besteht. Die Funktion als Schutztürwächter ermöglicht die Überwachung von Zugangstüren, sodass der Betrieb der Maschine bei geöffneter Tür automatisch abgeschaltet wird. Die Leitungsschlusserkennung am Ein-Taster sorgt dafür, dass ein defekter oder unterbrochener Taster erkannt wird, was die Zuverlässigkeit der Sicherheitsfunktion erhöht.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Betriebszustandsanzeige mit LED-Anzeigen für Kanal 1 und 2, die den aktuellen Zustand des Relais visuell signalisieren. Die abnehmbaren Schraubklemmen ermöglichen einen schnellen Austausch des Geräts ohne Umkabelung, was die Wartung und Instandsetzung vereinfacht. Die Kontakte sind vergoldet, was besonders für das Schalten von Kleinlasten, wie Signalen an eine SPS, geeignet ist. Die Querschlusserkennung im Not-Aus-Steuerkreis erkennt unerlaubte Verbindungen zwischen den Kanälen, was die Integrität des Sicherheitssystems gewährleistet.

Technik verständlich erklärt
Das Sicherheitsrelais arbeitet nach den Normen für sicherheitsgerichtete Steuerungen. Es erreicht eine Performance Level (PL) e und Kategorie 4 gemäß EN ISO 13849-1, was die höchste Anforderung an die Sicherheitsfunktion darstellt. Zusätzlich erfüllt es die Anforderungen an SIL 3 nach IEC/EN 62061 und IEC/EN 61508, was die Zuverlässigkeit bei kritischen Anwendungen sichert. Der thermische Strom Ith max. beträgt 10 A, was die maximale Belastbarkeit der Kontakte angibt. Die Baubreite von 45 mm ermöglicht eine kompakte Montage in Standard-Schalttafeln. Die Überspannungs- und Kurzschlussschutzfunktion schützt das Gerät vor Schäden durch elektrische Störungen.

Kompatibilität und Zubehör
Das BD5935 ist für die Verwendung mit Not-Halt-Tastern und Schutztürkontakten konzipiert. Die Anschlusstechnik unterstützt Litzen mit Querschnitten bis zu 2 x 2,5 mm² mit Hülse gemäß DIN 46228-1/-2/-3/-4. Es ist mit schnellem Auto-Start ausgestattet, der typischerweise 110 ms dauert, wodurch die Betriebsbereitschaft nach dem Einschalten schnell erreicht wird. Die Variante ohne Leitungsschlusserkennung am Ein-Taster ist speziell für Anwendungen vorgesehen, bei denen diese Funktion nicht erforderlich ist.

Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mit einer Baubreite von 45 mm. Die abnehmbaren Klemmen erleichtern die Installation und Wartung. Die Anschlussklemmen sind für die Verwendung mit Litzen und Hülse ausgelegt, was eine sichere und dauerhafte Verbindung gewährleistet. Die Geräteprogrammierung erfolgt über die elektrische Beschaltung, wobei die Funktionen wie Auto-Start und Querschlusserkennung durch die Wahl der Variante vorgegeben sind.

Vorteile im Betrieb
Die Kombination aus hohen Sicherheitsanforderungen, schnellem Start und einfacher Wartung macht das BD5935 zu einem zuverlässigen Baustein in sicherheitskritischen Anlagen. Die LED-Anzeigen ermöglichen eine schnelle visuelle Überprüfung des Betriebszustands. Die Zulassungen TÜV, UKCA, CCC und UL-Recognized bestätigen die Konformität mit internationalen Sicherheitsstandards. Die vergoldeten Kontakte sorgen für eine hohe Lebensdauer und Zuverlässigkeit beim Schalten von Signalen.

Zulassungen und Kennzeichen
Das Gerät entspricht den Anforderungen der Normen EN ISO 13849-1, IEC/EN 62061 und IEC/EN 61508. Die Zulassungen TÜV, UKCA, CCC und UL-Recognized belegen die Konformität mit den jeweiligen Sicherheits- und Qualitätsstandards. Diese Zulassungen sind für den Einsatz in verschiedenen Märkten und Branchen relevant, insbesondere in der Industrie und im Maschinenbau.

Einsatz in sicherheitskritischen Systemen
Das BD5935 ist für den Einsatz in Systemen ausgelegt, die eine hohe Sicherheitsintegrität erfordern. Die Kombination aus schnellem Auto-Start, Querschlusserkennung und Leitungsschlusserkennung sorgt für eine zuverlässige Reaktion auf Störungen. Die Zulassungen und die Sicherheitsnormen garantieren, dass das Gerät in kritischen Anwendungen eingesetzt werden kann, ohne das Sicherheitsniveau zu gefährden. Die kompakte Bauform und die einfache Montage machen es zu einem praktikablen Bauteil in modernen industriellen Steuerungen.

Technical data
1- / 2-channel	1, 2
Approvals	UL-Recognized
Cat. / PL acc. to EN ISO 13849-1	4/e
Connection	Pluggable screw terminals
Output contacts max.	1 NC contact, 3 NO contacts
SIL CL acc. to IEC/EN 62061	3
SIL acc. to IEC/EN 62061	3
Thermal current Ith max.	10 A
Width	45 mm
Type	BD 5935
Cross fault detection
Suited as safety gate monitor
Variant
Contact equipping	3 NO contacts, 1 NC contact
Nominal voltage	DC 24 V
Approvals and Markings	TÜV, UKCA, CCC
Variant	With fast auto start: typ. 110 ms, without line fault detection on ON-button

---
