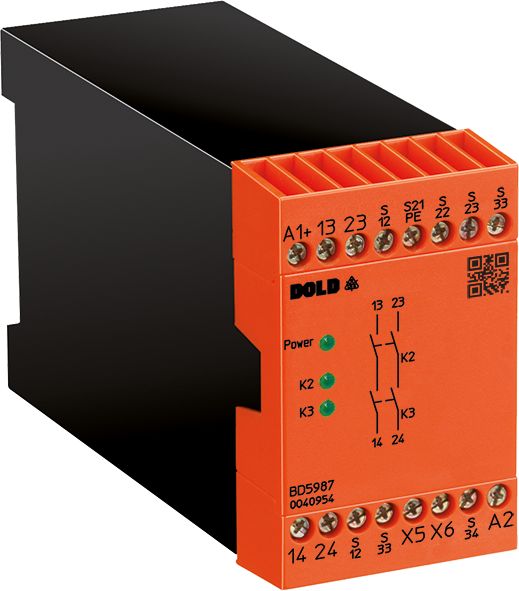

Dold 0044201 BD5987.03/001 AC 50/60 Hz 24 V emergency stop module content_copy

Das Dold Sicherheitsrelais BD5987.03/001AC50/60HZ24V ist ein Not-Aus-Modul für den Einsatz in sicherheitsgerichteten Anlagen. Es dient der sicheren Unterbrechung von Schaltkreisen, insbesondere in Verbindung mit Not-Halt-Tastern und Schutztüren, um Personen und Maschinen zu schützen. Das Gerät ist für den Einsatz in industriellen Umgebungen ausgelegt und entspricht den Anforderungen an sichere Steuerungen gemäß internationaler Normen. Es verfügt über eine 2-kanalige Beschaltungsmöglichkeit und kann auch in 1-kanaliger Konfiguration betrieben werden, wobei die Funktionen wie Querschlusserkennung und automatische Ein-Funktion je nach Variante wählbar sind.

Einsatzbereiche
Das BD5987.03/001AC50/60HZ24V ist speziell für Anwendungen im Bereich der industriellen Sicherheitstechnik konzipiert. Es wird häufig in Maschinensteuerungen, Anlagen mit Not-Halt-Funktionen und als Schutztürwächter eingesetzt. Die Einhaltung der Normen EN ISO 13849-1 (Kategorie 4, PL e) und IEC/EN 62061 (SIL 3) macht es geeignet für kritische Sicherheitsfunktionen, bei denen eine hohe Verfügbarkeit und Zuverlässigkeit erforderlich sind. Die Zulassung als elektronische Sicherheitsschaltung gemäß EN 81-20, Abschnitt 5.11.2.2, erlaubt den Einsatz in Aufzugsanlagen, wobei die spezifische Variante BD5987.02/301 hierfür vorgesehen ist. Die Not-Aus-Funktion wird durch die sichere Unterbrechung des Steuerkreises bei Betätigung eines Not-Halt-Tasters gewährleistet.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über 2 Schließer als Ausgangskontakte, die für eine Nennspannung von AC 24 V 50/60 Hz ausgelegt sind. Die Kontakte sind vergoldet, was eine zuverlässige Schaltung auch bei Kleinlasten, beispielsweise für Signale an eine SPS, ermöglicht. Ein zusätzlicher Meldekontakt dient der Statusanzeige. Die Querschlusserkennung im Not-Aus-Steuerkreis erkennt Fehler wie Kurzschlüsse zwischen den Kanälen und schützt so vor falschen Auslösungen. Die LED-Anzeigen für Kanal 1, Kanal 2 und Netzspannung ermöglichen eine visuelle Überwachung des Betriebszustands. Die Anschlusstechnik erfolgt über Schraubklemmen, die für Litzen mit Querschnitten bis zu 2,5 mm² geeignet sind, wobei auch die Verwendung von Hülse und Kunststoffkragen nach DIN 46 228-1/-2/-3/-4 möglich ist.

Technik verständlich erklärt
Die Sicherheitsfunktion des BD5987.03/001AC50/60HZ24V basiert auf der sicheren Unterbrechung des Stromkreises bei Betätigung eines Not-Halt-Tasters. Die integrierte Querschlusserkennung überprüft die Integrität der Leitungen und verhindert, dass ein Kurzschluss zwischen den Kanälen zu einer falschen Auslösung führt. Die SIL 3-Zulassung nach IEC/EN 62061 bedeutet, dass das Gerät für Sicherheitsfunktionen mit sehr hohen Anforderungen an die Fehlerrate geeignet ist. Die Kategorie 4 / PL e nach EN ISO 13849-1 garantiert eine hohe Sicherheitsleistung, insbesondere bei der Verwendung in Anlagen mit mehreren Sicherheitsfunktionen. Der thermische Strom Ith max. von 10 A definiert die maximale Strombelastung, die das Gerät dauerhaft vertragen kann, ohne thermische Schäden zu erleiden.

Kompatibilität und Zubehör
Das Gerät ist für den Einsatz in industriellen Sicherheitsanlagen konzipiert und kann mit Not-Halt-Tastern, Schutztüren und anderen sicherheitsgerichteten Komponenten kombiniert werden. Die 1- oder 2-kanalige Beschaltung ermöglicht eine flexible Integration in bestehende Steuerungssysteme. Die Zulassung als Schutztürwächter erlaubt den Einsatz in Anlagen, bei denen die Türposition sicher überwacht werden muss. Die UL-Recognized-Zulassung zeigt die Anerkennung durch die UL (Underwriters Laboratories) an, was für den Einsatz in bestimmten Märkten relevant sein kann. Die TUV-Zulassung bestätigt die Konformität mit europäischen Sicherheitsanforderungen.

Montage und Installation
Die Montage erfolgt in einem Standard-35 mm-Schaltkasten, wobei die Baubreite von 45 mm die Platzierung in üblichen Schalttafeln ermöglicht. Die Anschlussklemmen sind für die Verwendung mit Litzen bis 2,5 mm² ausgelegt, wobei die Verwendung von Hülse und Kunststoffkragen nach DIN 46 228-1/-2/-3/-4 empfohlen wird. Die Installation erfordert die Einhaltung der elektrischen Sicherheitsvorschriften und die korrekte Verdrahtung der Sicherheitskreise. Die LED-Anzeigen erleichtern die Inbetriebnahme und die Fehlerdiagnose.

Vorteile im Betrieb
Die sichere Unterbrechung des Schaltkreises bei Betätigung eines Not-Halt-Tasters gewährleistet eine schnelle und zuverlässige Reaktion. Die Querschlusserkennung erhöht die Zuverlässigkeit, indem sie Fehler im Steuerkreis erkennt und verhindert, dass diese zu falschen Auslösungen führen. Die vergoldeten Kontakte sorgen für eine stabile Schaltung auch bei geringen Lasten, was die Integration in Steuerungssysteme mit Signalübertragung erleichtert. Die LED-Anzeigen ermöglichen eine schnelle visuelle Überwachung des Betriebszustands, was die Wartung und Fehlersuche vereinfacht. Die Zulassungen nach EN ISO 13849-1 und IEC/EN 62061 garantieren die Eignung für kritische Sicherheitsanwendungen.

Technical data
1- / 2-channel	1, 2
Approvals	UL-Recognized
Cat. / PL acc. to EN ISO 13849-1	4/e
Connection	Screw terminals
Output contacts max.	2 NO contacts
SIL CL acc. to IEC/EN 62061	3
SIL acc. to IEC/EN 62061	3
Thermal current Ith max.	10 A
Width	45 mm
Type	BD 5987
Cross fault detection
Suited as safety gate monitor
Variant
Contact equipping	2 NO contacts, 1 signal contact
Nominal voltage	AC 24 V 50/60 Hz
Approvals and Markings	TÜV
Variant	With 2 NO contacts, 1 signalling contact AC/DC 0,1 ... 1 A / 10 ...120 V

---
