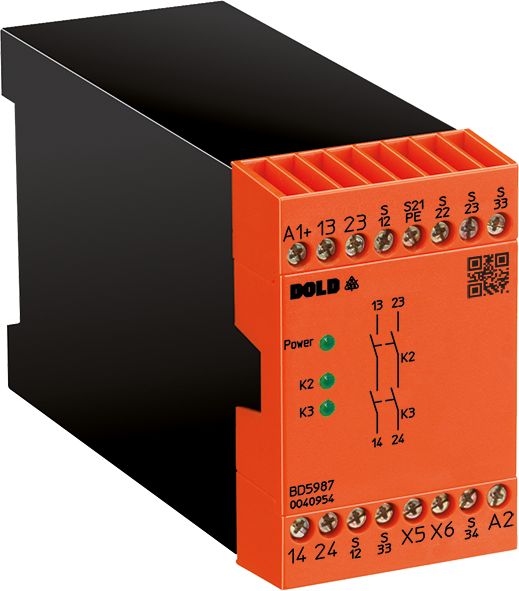

Dold 0037332 BD5987.02 DC24V emergency stop module content_copy

Das Dold Sicherheitsrelais BD5987.02DC24V ist ein Not-Aus-Modul für den Einsatz in sicherheitsgerichteten Anlagen. Es dient dem sicheren Unterbrechen von Schaltkreisen, insbesondere in Anwendungen mit Not-Halt-Tastern und Schutztüren. Das Gerät ist als Sicherheitsrelais konzipiert und entspricht den Anforderungen der Normen EN ISO 13849-1 und IEC/EN 62061. Es ist für den Einsatz in industriellen Umgebungen ausgelegt, wo die Sicherheit von Personen und Maschinen im Vordergrund steht.

Einsatzbereiche
Das BD5987.02DC24V ist für den Einsatz in Anlagen mit Not-Halt-Funktionen vorgesehen, beispielsweise in der Fertigungsindustrie, bei Maschinen mit Schutztüren oder in Aufzugsanlagen gemäß EN 81-20. Es kann als elektronische Sicherheitsschaltung eingesetzt werden, um einen Sicherheitsschalter gemäß EN 81-20, Abschnitt 5.11.2.2, zu ersetzen. Die Funktion als Schutztürwächter ist explizit bestätigt, wodurch es in Systemen mit Zugangssicherungen integriert werden kann.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über 2 Schließer als Ausgangskontakte, die für eine Nennspannung von DC 24 V ausgelegt sind. Die Kontakte sind vergoldet, was eine zuverlässige Schaltung auch bei Kleinlasten, beispielsweise für Signale an eine SPS, ermöglicht. Die Querschlusserkennung im Not-Aus-Steuerkreis ist aktiviert, wodurch ein Kurzschluss zwischen den Kanälen erkannt und die Sicherheitsfunktion gewährleistet wird. Die Anschlusstechnik erfolgt über Schraubklemmen, die für Litzen mit Querschnitten bis 2,5 mm² geeignet sind, wobei auch die Verwendung von Hülse und Kunststoffkragen nach DIN 46 228-1/-2/-3/-4 möglich ist.

Technik verständlich erklärt
Das Sicherheitsrelais arbeitet nach dem Prinzip der sicherheitsgerichteten Unterbrechung. Bei Auslösen eines Not-Halt-Tasters oder bei Öffnung einer Schutztür wird der Stromkreis unterbrochen, um die Maschine sicher abzuschalten. Die Kat. 4 / PL e nach EN ISO 13849-1 und SIL 3 nach IEC/EN 62061 garantieren eine hohe Sicherheitsleistung. Der thermische Strom Ith max. beträgt 10 A, was die Belastbarkeit der Kontakte definiert. Die Baubreite von 45 mm ermöglicht eine kompakte Montage in Standard-Schalttafeln.

Kompatibilität und Zubehör
Das Gerät ist für 1- oder 2-kanalige Beschaltung konzipiert, wodurch es flexibel in unterschiedlichen Sicherheitskonfigurationen eingesetzt werden kann. Es ist mit LED-Anzeigen für Kanal 1, Kanal 2 und Netzversorgung ausgestattet, die den Betriebszustand visuell anzeigen. Die Zulassungen TÜV und UL-Recognized bestätigen die Konformität mit internationalen Sicherheitsstandards. Die Anwendung als Schutztürwächter ist explizit vorgesehen, was die Verwendung in Systemen mit Zugangssicherungen ermöglicht.

Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mit einer Baubreite von 45 mm. Die Schraubklemmen ermöglichen eine sichere und einfache Verbindung der Leitungen. Die Anschlussklemmen sind für Litzen bis 2,5 mm² ausgelegt, wobei die Verwendung von Hülse und Kunststoffkragen nach DIN 46 228-1/-2/-3/-4 empfohlen wird. Die Installation erfolgt gemäß den technischen Anweisungen des Herstellers, um die Sicherheitsfunktion zu gewährleisten.

Vorteile im Betrieb
Das BD5987.02DC24V bietet eine sichere Unterbrechung von Schaltkreisen mit hoher Zuverlässigkeit. Die integrierte Querschlusserkennung verhindert Fehlfunktionen durch Kurzschlüsse. Die LED-Anzeigen ermöglichen eine schnelle Diagnose des Betriebszustands. Die vergoldeten Kontakte sorgen für eine lange Lebensdauer und zuverlässige Schaltung, auch bei geringen Lasten. Die Zulassungen nach TÜV und UL-Recognized sichern die Einhaltung internationaler Sicherheitsstandards.

Technical data
1- / 2-channel	1, 2
Approvals	UL-Recognized
Cat. / PL acc. to EN ISO 13849-1	4/e
Connection	Screw terminals
Output contacts max.	2 NO contacts
SIL CL acc. to IEC/EN 62061	3
SIL acc. to IEC/EN 62061	3
Thermal current Ith max.	10 A
Width	45 mm
Type	BD 5987
Cross fault detection
Suited as safety gate monitor
Variant
Contact equipping	2 NO contacts
Nominal voltage	DC 24 V
Approvals and Markings	TÜV

---
