Dold 0012928 IK8800.12 DC24V remote switch content_copy

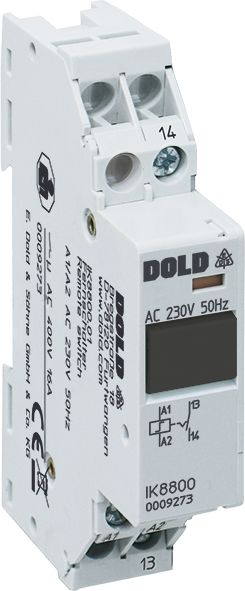

Das Produkt ist ein Stromstoßschalter der Baureihe IK 8800 von Dold, Typ IK8800.12DC24V, speziell für den Einsatz in elektrischen Installationen konzipiert. Es handelt sich um ein Reiheneinbaugerät mit Impulsbetrieb, das bei jedem Stromimpuls die Ausgangskontakte betätigt und diese in der jeweils eingenommenen Schaltstellung bis zum nächsten Impuls hält. Die Kontaktbestückung umfasst 2 Wechsler, wobei die Baureihe auch Varianten mit bis zu 4 Wechsler anbietet. Die Nennspannung beträgt DC 24 V, was es für Anwendungen in Gleichstromsystemen geeignet macht. Das Gerät ist für die Montage auf einer Hutschienen ausgelegt und besitzt eine Baubreite von 17,5 mm, was eine kompakte Platzierung in Schaltschränken ermöglicht. Die maximale thermische Strombelastbarkeit (Ith) beträgt 16 A, was die elektrische Belastbarkeit des Geräts definiert.

Einsatzbereiche
Der IK8800.12DC24V wird typischerweise in Installationen eingesetzt, bei denen mehrere Raumtaster oder Fernschalter an einem zentralen Schaltgerät angeschlossen sind. Durch den Impulsbetrieb wird der Energieverbrauch minimiert, da das Gerät nur während der Betätigung Strom verbraucht. Die Montage in Reihen ist möglich, wobei bei Impulsbetrieb die Geräte eng aneinander angeordnet werden können. Bei Dauereinschaltungen ist ein Montageabstand von 7 mm zwischen den Relais erforderlich, um Wärmeabfuhr und thermische Belastung zu gewährleisten.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Taste zur manuellen Betätigung der Kontakte, die es ermöglicht, die Schaltstellung auch ohne elektrischen Impuls zu verändern. Die aktuelle Schaltstellung wird durch ein Schauzeichen angezeigt, das visuell den Zustand der Kontakte signalisiert. Dies erleichtert die Wartung und Diagnose im Betrieb. Die Kontaktstellung wird durch ein rotes Schauzeichen angezeigt, wenn die Ausgangskontakte aktiviert sind. Die Betätigung erfolgt über ein Steuersignal an den Anschlüssen A1 (L/DC+) und A2 (N/DC-), wobei die Ausgangskontakte (13/14, 23/24) die Lastschaltung steuern.

Technik verständlich erklärt
Der Impulsbetrieb bedeutet, dass das Gerät nur dann Strom verbraucht, wenn ein Impuls über das Steuersignal an A1/A2 erfolgt. Die Kontakte bleiben in der jeweils eingenommenen Position, bis der nächste Impuls kommt. Dies reduziert den Energieverbrauch und den Verdrahtungsaufwand, insbesondere bei Installationen mit mehreren Raumtastern, da nur ein Steuersignal pro Gerät benötigt wird. Die Schaltzeit beträgt weniger als 30 ms, was eine schnelle Reaktion gewährleistet. Die elektrische Lebensdauer bei einem Widerstandslast (AC 230 V) beträgt bei 6 A bis zu 150.000 Schaltzyklen, bei 16 A bis zu 10.000 Schaltzyklen. Die mechanische Lebensdauer liegt bei 3 Millionen Schaltzyklen.

Kompatibilität und Zubehör
Das Gerät ist nach IEC/EN 60669 normkonform und kann in Systemen eingesetzt werden, die diese Norm erfüllen. Es ist für den Einsatz in Schaltschränken mit Hutschienenmontage vorgesehen. Die Baubreite von 17,5 mm ermöglicht eine kompakte Anordnung. Die Baureihe IK 8800 bietet verschiedene Kontaktbestückungen, wobei die Variante IK8800.12DC24V mit 2 Wechsler ausgestattet ist. Weitere Varianten mit 1, 3 oder 4 Wechsler sind ebenfalls verfügbar, jedoch nicht Teil dieses spezifischen Artikels.

Montage und Installation
Die Montage erfolgt auf einer Standard-Hutschienen (DIN-Schiene). Bei Impulsbetrieb können die Geräte eng aneinander montiert werden. Bei Dauereinschaltungen ist ein Abstand von 7 mm zwischen den Relais erforderlich, um thermische Belastung zu vermeiden. Die Betriebstemperatur liegt zwischen -20 °C und +45 °C, die Lagerungstemperatur zwischen -25 °C und +55 °C. Die maximale zulässige Höhe beträgt 2000 m über Meeresspiegel.

Vorteile im Betrieb
Der Impulsbetrieb führt zu einem geringen Energieverbrauch, da das Gerät nur während der Betätigung Strom zieht. Dies reduziert die Belastung der Stromversorgung und verringert den Verbrauch. Der geringe Verdrahtungsaufwand bei Installationen mit mehreren Raumtastern wird durch die zentrale Steuerung über ein Steuersignal erreicht. Die manuelle Betätigung und die visuelle Anzeige der Schaltstellung erleichtern die Wartung und Fehlerdiagnose. Die Normkonformität nach IEC/EN 60669 gewährleistet die Zuverlässigkeit und Sicherheit im Einsatz.

Technical data
Output contacts max.	4 C/O contacts
Thermal current Ith	16 A
Width	17,5 mm
Type	IK 8800
For top hat rail mounting
Variant
Contact equipping	2 changeover contacts
Nominal voltage	DC 24 V

---
