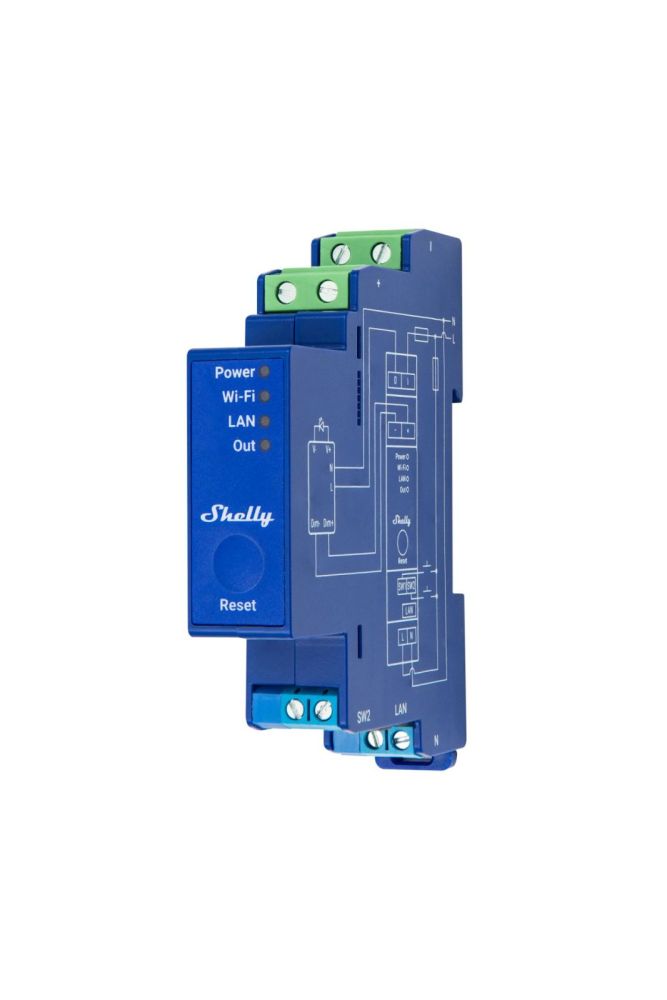

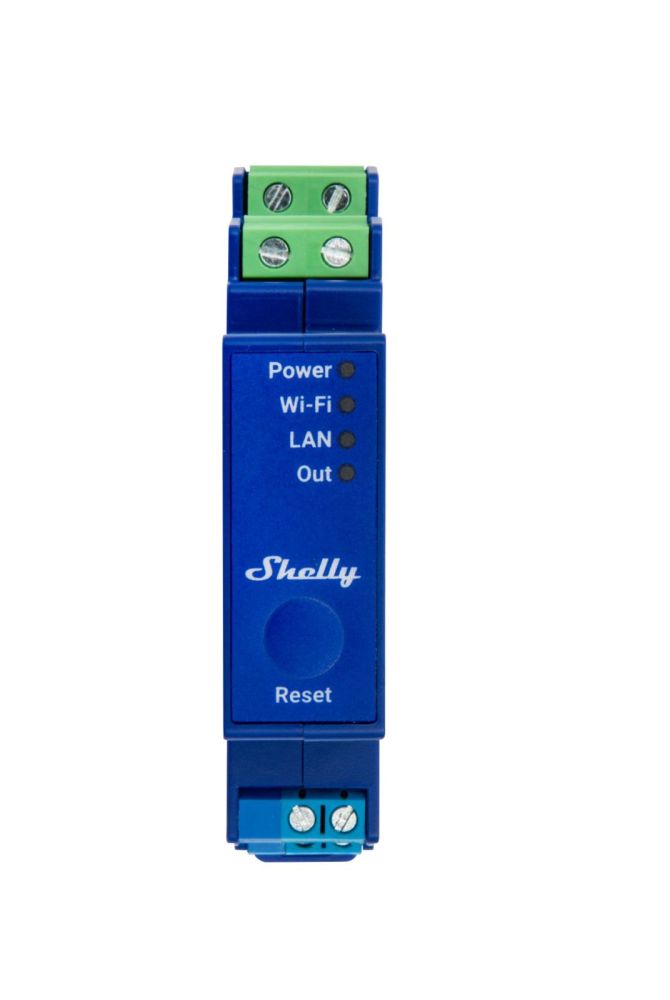

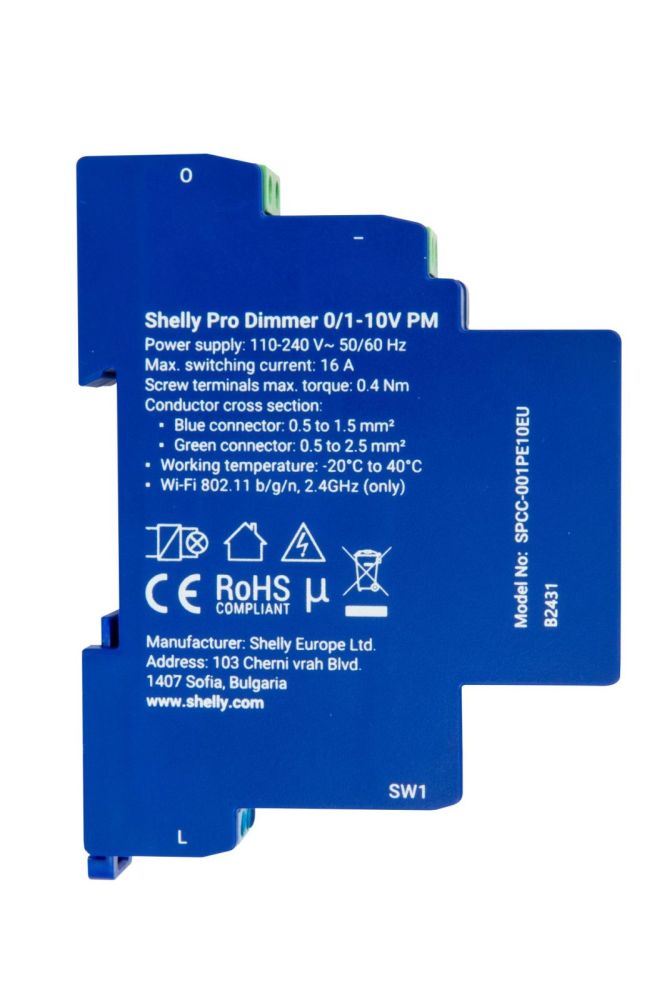

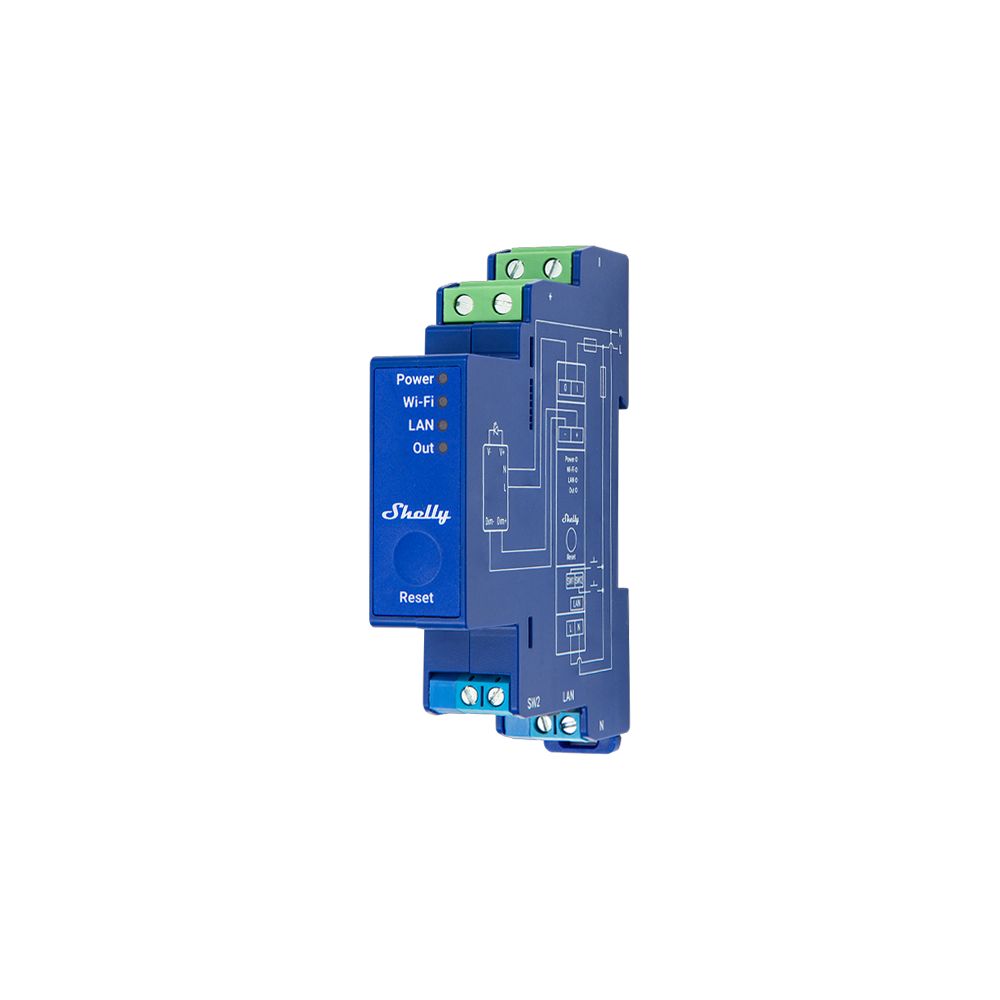

Shelly Pro Dimmer 0/1-10V PM measurement function WLAN LAN BT content_copy

Smartes DIN-montierbares Dimmsteuergerät mit Leistungsmessung für 0/1-10-V-Geräte Der Shelly Dimmer 0/1-10V PM Gen3 kann 0/1-10V Dimm-Treiber steuern und bietet präzises Dimmen mit Leistungsmessung. DIN-Schienenmontage WLAN- und Bluetooth-gesteuert Vielfältige Treiberintegration: Unterstützt 0-10-V-und 1-10-V-Treibertypen (Lichter, Motoren, Ventile, usw.). Leistungsmessung: Präzise Überwachung des Energieverbrauchs. Informationen zu Spannung (V), Strom (A) und Verbrauch (W) werden angezeigt. Ethernet-Anschluss WLAN-Repeater &amp BLE-Gateway Skriptifähigkeiten: Erstelle Automatisierungsszenarien durch Skripte. Ein-/Zweifach-Tastendimm-Modus: Verwendung mit physischen Schaltern Nachtmodus: Stelle nachts eine bestimmte Helligkeit ein. Automatische Ein-/Ausschalt-Timer: Konfiguriere automatische Ein-/Ausschalt-Timer. Sicherheit: Überstrom-/Spannungs-/Leistungsschutz Virtuelle Komponenten: Spezielle Komponenten, die ursprünglich nicht im Gerät vorhanden sind und vom Benutzer dynamisch erstellt werden. Kein Hub erforderlich! Einfache Steuerung über die Shelly Smart Control App, die meisten Plattformen und Protokolle sowie Sprachassistenten. Nutze es mit Alexa, Home Assistant oder Deiner bevorzugten Automatisierungsplattform Unterstützt die KNXnet / IP-Kommunikation DARUM solltest Du dich für den shelly pro dimmer 0-1/10V PM entscheiden Professioneller Dimmer Der Shelly Pro Dimmer 0/1-10V PM ist ein DIN-Schienen-montierbarer smarter Dimmer mit Leistungsmessung. Verwende ihn, um eine Vielzahl von Halogenlampen, dimmbaren LEDs und ferromagnetischen Transformatoren zwischen 0-10 V oder 1-10 V zu steuern, zu dimmen und deren Verbrauch zu messen. Verschiedene Aktionen, Szenarien und Zeitpläne können eingerichtet werden, um Deine Lichtumgebung an Deinen privaten oder geschäftlichen Alltag anzupassen. Funktionen LAN-, WLAN- und Bluetooth-Konnektivität LAN-Verbindung für hohe Sicherheit und Zuverlässigkeit. Gleichzeitige Nutzung von WLAN und LAN als Backup, wenn erforderlich. Einstellung der Lichtintensität Verwende die Dimmfunktion, um die Helligkeit Deiner Lampen nach Deinen Wünschen einzustellen. Leistungsüberwachung Der Shelly Pro Dimmer 0/1-10V PM bietet präzise Überwachung des Energieverbrauchs. Flexible Eingangssteuerung Verwende ihn mit Deinen vorhandenen Schaltern, unabhängig davon, ob es sich um Einzel- oder Doppeltasten handelt. Smarte Zeitpläne Lege benutzerdefinierte, auf deinem Tagesablauf basierende Zeitpläne fest oder folge dem Sonnenauf- und -untergang und steuere Deine Beleuchtung entsprechend. Smarte Szenen Kombiniere den Pro Dimmer 0/1-10V PM mit Deinen anderen Shelly-Geräten und lege benutzerdefinierte Szenen fest. Eigenschaften der Pro-Serie HTTP/HTTPS-Webhooks für eine schnelle Verbindung Die Shelly Pro-Reihe ist mit HTTP/HTTPs-Webhooks erweitert und kann sich problemlos mit anderen kompatiblen Geräten oder Automatisierungssystemen von Drittanbietern verbinden, diese benachrichtigen oder steuern. Smarte Aktionen, die dem Sonnenauf- und -untergang folgen Die Shelly Pro-Serie kann den Strom nach Sonnenunter- und -aufgang gerichtet ein- und ausschalten, was eine dynamische Steuerung der elektrischen Ausrüstung je nach Jahreszeit ermöglicht. Automatisierung mit Wochenplanung Mit der Shelly Pro-Serie kannst Du bis zu 20 Aktionen basierend auf Deinem Tages- oder Wochenplan einrichten, ohne dass ein externer Hub oder Server erforderlich ist. Skripterstellung für benutzerdefinierte Automatisierung Die Shelly Pro-Serie unterstützt mjS-Skripting vollständig, sodass Du Deine eigenen Merkmale und Funktionen erstellen kannst. Erweiterte Integration KNX-Support Dokumentation zur Unterstützung der KNXnet/IP-Kommunikation Technische Daten Größe (H x B x T): 94 x 19 x 69 ±0,5 mm / 3,70 x 0,75 x 2,71 ±0,1 cm ( 0 inch ) Gewicht: 70 g Schraubklemmen max. Drehmoment: 0,4 Nm / 3,54 lbin Querschnitt des Leiters: 0,5 bis 2,5 mm² / 20 bis 14 AWG (grüne Klemmen) 0,5 bis 1,5 mm² / 20 bis 16 AWG (blaue Klemmen) Abisolierlänge des Leiters: 6 bis 7 mm / 0,24 bis 0,7 cm ( 0,3 inch ) (grüne Klemmen) 5 bis 6 mm / 0,20 bis 0,6 cm ( 0,2 inch ) (blaue Klemmen) Montage: DIN Gehäusematerial: Kunststoff Farbe des Gehäuses: Pantone 2736C (blau) Druckfarbe: Weiß Farbe der Anschlussklemmen: Grün, blau Umgebungstemperatur: -20°C bis 40°C Luftfeuchtigkeit: 30% bis 70% relative Luftfeuchtigkeit Max. Höhe ü.M.: 2000 m Stromversorgung: 110-240 V Eigenverbrauch des Geräts: &lt 3 W Neutralleiter wird benötigt: Nein 0-10V/1-10V Art der Spannungsregelung Aktuelle Spannungsquelle Externer Schutz: 16 A, Auslösecharakteristik B oder C, 6 kA Ausschaltvermögen, Energiebegrenzungsklasse 3 Max. Schaltspannung: 240 V Max. Schaltstrom: 16 A Voltmeter (AC): Ja
Amperemeter (AC): Ja
Leistungs- und Energiezähler: Wirk- und Scheinleistung Wirk- und Scheinenergie Leistungsfaktor Fundamentale Wirk- und fundamentale Blindenergie Speicherung von Messdaten: Nein
Interner Temperatursensor: Ja
WLAN Protokoll: 802.11 b/g/n Frequenzband: 2412-2472 MHz Max. HF-Leistung: &lt 20 dBm Reichweite: Bis zu 30 m im Freien und bis zu 50 m in Innenräumen (abhängig von den örtlichen Gegebenheiten) Bluetooth Protokoll: 4.2 RF band: 2402-2480 MHz Max. HF-Leistung: &lt 4 dBm Reichweite: Bis zu 30 m im Freien, bis zu 10 m in Innenräumen (abhängig von den örtlichen Gegebenheiten) CPU: ESP32-D0WDQ6 Taktfrequenz: 40 Mhz Flash: 8 MB Zeitpläne: 20 WebHooks (URL-Aktionen): 20 mit fünf URLs pro Hook Skripting: Ja
MQTT: Ja
Erweiterte Zeitpläne: Ja
KVS (Schlüssel-Werte-Datenbank): Ja

Bluetooth
Protocol (Bluetooth)	4.2
RF band (Bluetooth)	2402 - 2480 MHz
Max. RF power (Bluetooth)	< 4 dBm
Range (Bluetooth)	Up to 10 m / 33 ft indoors and 30 m / 100 ft outdoors , (Depends on local conditions)
Electrical
Power supply	110 - 240 V~
Power consumption	< 3 W
0-10V/1-10V voltage control type	Current sourcing
External protection	16 A, tripping characteristic B or C, , 6 kA interrupting rating, , Energy limiting class 3
Neutral not needed
Environmental
Ambient working temperature	-20 °C to 40 °C / -5 °F to 105 °F
Humidity	30 % to 70 % RH
Max. altitude	2000 m / 6562 ft
Firmware capabilities
Schedules	20
Webhooks (URL actions)	20 with 5 URLs per hook
Scripting
MQTT
Advanced schedules
KVS (Key-Value Store)
Microcontroller unit
CPU	ESP32-D0WDQ6
Clock frequency	40 Mhz
Flash	8 MB
Output circuits ratings
Max. switching voltage	240 V~
Max. switching current	16 A
Physical
Size (HxWxD)	94x19x69 ±0.5 mm / 3.70x0.75x2.71 ±0.02 in
Weight	70 g / 2.5 oz
Screw terminals max torque	0.4 Nm / 3.54 lbin
Conductor cross section	0.5 to 2.5 mm² / 20 to 14 AWG (green connectors) 0.5 to 1.5 mm² / 20 to 16 AWG (blue connectors)
Conductor stripped length	6 to 7 mm / 0.24 to 0.28 in (green connector) 5 to 6 mm / 0.20 to 0.24 in (blue connectors)
Mounting	DIN
Shell material	Plastic
Shell color	Blue
Connectors color	Green Blue
Sensors, meters
Power and energy meters	Active and apparent power Active and apparent energy Power factor Fundamental active and fundamental reactive energy
Voltmeter (AC)
Ammeter (AC)
Measurement data storage
Internal-temperature sensor
Wi-Fi
Protocol	802.11 b/g/n
RF band	2412 - 2472 МHz
Max. RF power	< 20 dBm
Range	Up to 30 m / 100 ft indoors and 50 m / 160 ft outdoors , (Depends on local conditions)

---
