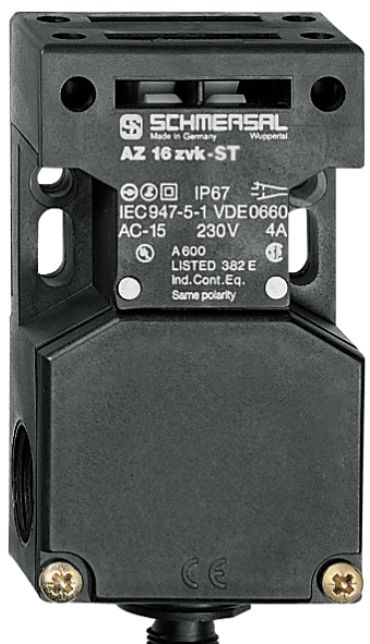

Schmersal AZ 16-12ZVRK-ST safety switch with separate actuator 101190678

Beschreibung:

Der Sicherheitsschalter AZ 16-12ZVRK-ST überzeugt durch seine robuste Bauweise aus glasfaserverstärktem Kunststoff und bietet hohe Sicherheit für industrielle Anwendungen. Mit bis zu drei Anfahrrichtungen, einer erhöhten Rastkraft und einer zuverlässigen Schaltmechanik eignet er sich ideal für verschiebbare, abnehmbare oder drehbare Schutzeinrichtungen. Der Schalter verfügt über einen 8-poligen M12-Steckeranschluss, der eine einfache Integration in bestehende Systeme ermöglicht.

Technische Daten:

Produkt-Typbezeichnung:

• AZ 16-12ZVRK-ST

Artikelnummer:

• 101190678

EAN:

• 4030661349770

eCl@ss Nummern:

• Version 12.0: 27-27-26-02
• Version 11.0: 27-27-26-02
• Version 9.0: 27-27-26-02

ETIM Nummern:

• Version 7.0: EC002592
• Version 6.0: EC002592

Zulassungen - Vorschriften:

• Zertifikate: cULus, CCC

Allgemeine Daten:

• Vorschriften: EN ISO 13849-1, EN ISO 14119, EN IEC 60947-5-1
• Codierstufe gemäß EN ISO 14119: gering
• Wirkprinzip: elektromechanisch
• Werkstoff des Gehäuses: Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
• Bruttogewicht: 125 g

Eigenschaften:

• Anzahl der Anfahrrichtungen: 3
• Anzahl der Sicherheitskontakte: 2
• Anzahl der Kabeldurchführungen: 3

Sicherheitsbetrachtung:

• Vorschriften: EN ISO 13849-1
• Performance Level, bis: c
• Kategorie: 1
• B10D Öffner (NC): 2.000.000 Schaltspiele
Hinweis: Elektrische Lebensdauer auf Anfrage.

• B10D Schließer (NO): 1.000.000 Schaltspiele
Hinweis: bei 10% Ie und ohmscher Last

• Gebrauchsdauer: 20 Jahre

Fehlerausschluss:

• Zulässig bei ausreichendem Manipulationsschutz und geeigneter Logik-Einheit (bei 2-kanaligem Einsatz)
• Performance Level, bis: d
• Kategorie: 3

Mechanische Daten:

• Mechanische Lebensdauer, Minimum: 1.000.000 Schaltspiele
• Rastkraft: 30 N
• Zwangsöffnungsweg: 8 mm
• Zwangsöffnungskraft je Öffnerkontakt, Minimum: 10 N
• Zwangsöffnungskraft, Minimum: 20 N
• Betätigungsgeschwindigkeit, Maximum: 2 m/s
• Befestigung: Schrauben (2x M6)

Anschlusstechnik:

• Position Steckeranschluss: Unten
• Leitungseinführung: M12 (A-Codierung)
• Anschlussart: Einbaustecker M12, 8-polig, A-Codierung

Abmessungen:

• Länge: 30 mm
• Breite: 52 mm
• Höhe: 90 mm

Umgebungsbedingungen:

• Schutzart: IP67
• Umgebungstemperatur: -30 bis +80 °C
• Lager- und Transporttemperatur: -40 bis +85 °C
• Max. Aufstellhöhe: 2.000 m

Isolationskennwerte:

• Bemessungsisolationsspannung Ui: 500 V
• Bemessungsstoßspannungsfestigkeit Uimp: 6 kV
• Überspannungskategorie: III
• Verschmutzungsgrad: 3

Elektrische Daten:

Thermischer Dauerstrom: 10 A

Bedingter Bemessungskurzschlussstrom: 1.000 A

Schaltelement: 1 Schließer (NO), 2 Öffner (NC)

Schaltprinzip: Schleichschaltung, zwangsöffnender Öffner

Maximale Schalthäufigkeit: 4.000/h

Kontaktmaterial: Silber

Sicherheitskontakte:

Spannung, Gebrauchskategorie AC-15: 230 VAC

Strom, Gebrauchskategorie AC-15: 4 A

Spannung, Gebrauchskategorie DC-13: 24 VDC

Strom, Gebrauchskategorie DC-13: 2 A

Hinweis: Stecker 8-polig

Hilfskontakte:

Spannung, Gebrauchskategorie AC-15: 230 VAC

Spannung, Gebrauchskategorie DC-13: 24 VDC

Strom, Gebrauchskategorie DC-13: 2 A

Hinweis: Stecker 8-polig

Lieferumfang:

Schlitzverschlüsse zur staubdichten Abdeckung der nicht benutzten Öffnungen

Type: AZ 16-12ZVRK-ST
