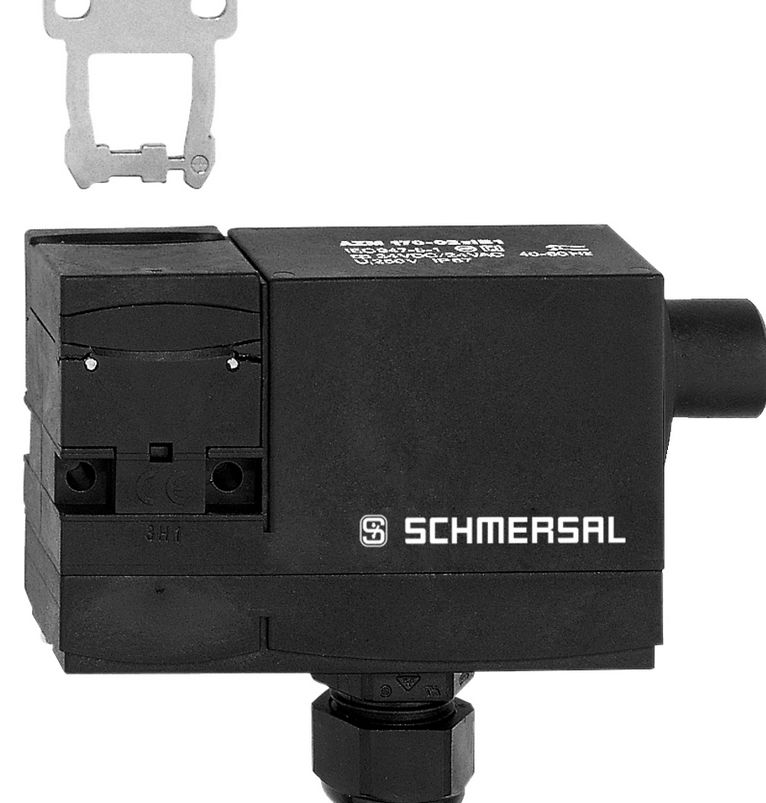

Schmersal AZM 170-02ZRI B6L-2197 24VAC/DC safety locking device 101144353

Beschreibung:

Der Sicherheitsschalter AZM 170-02ZRI-B6L-2197 24VAC/DC mit individueller Codierung nach EN ISO 14119 bietet höchsten Manipulationsschutz und eignet sich für Anwendungen mit verschiebbaren, abnehmbaren oder drehbaren Schutzeinrichtungen. Mit robustem glasfaserverstärktem Kunststoffgehäuse und nichtrostendem Stahl-Betätiger ist dieser Schalter langlebig und zuverlässig. Dank Schneidklemmtechnik wird eine einfache Installation ermöglicht.

Technische Daten:

Produkt-Typbezeichnung:

• AZM 170-02ZRI-B6L-2197 24VAC/DC

Artikelnummer:

• 101144353

EAN:

• 4030661132945

eCl@ss Nummern:

• Version 12.0: 27-27-26-03
• Version 11.0: 27-27-26-03
• Version 9.0: 27-27-26-03

ETIM Nummern:

• Version 7.0: EC002593
• Version 6.0: EC002593

Zulassungen - Vorschriften:

• Zertifikate: IFA, cULus, CCC
• Vorschriften: BG-GS-ET-19, EN ISO 13849-1, EN ISO 14119, EN IEC 60947-5-1

Allgemeine Daten:

• Codierung: Individuelle Codierung
• Codierstufe gemäß EN ISO 14119: Hoch
• Wirkprinzip: Elektromechanisch
• Werkstoff des Gehäuses: Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
• Werkstoff des Betätigers: Nichtrostender Stahl
• Bruttogewicht: 289 g

Eigenschaften:

• Ruhestromprinzip: Ja
• Hilfsentriegelung: Ja
• Anzahl der Anfahrrichtungen: 2
• Anzahl der Sicherheitskontakte: 2

Sicherheitsbetrachtung:

• Performance Level: Bis c
• Kategorie: 1
• B10D Öffner (NC): 2.000.000 Schaltspiele
• Gebrauchsdauer: 20 Jahre

Mechanische Daten:

• Betätigungsradius, Minimum: 50 mm
• Mechanische Lebensdauer: Mindestens 1.000.000 Schaltspiele
• Zuhaltekraft FZh gemäß EN ISO 14119: 1.000 N
• Zuhaltekraft Fmax, Maximum: 1.300 N
• Rastkraft: 30 N
• Zwangsöffnungsweg: 11 mm
• Zwangsöffnungskraft je Öffnerkontakt, Minimum: 8,5 N
• Betätigungsgeschwindigkeit, Maximum: 2 m/s
• Befestigung: Schrauben (2x M5)

Mechanische Daten - Anschlusstechnik:

• Leitungseinführung: 1 x M20 x 1,5
• Anschlussart: Schneidklemmtechnik
• Anschlussquerschnitt: 0,75 mm² bis 1 mm²
• Zulässige Art der Leitung: Flexibel

Mechanische Daten - Abmessungen:

• Länge des Sensors: 30 mm
• Breite des Sensors: 90 mm
• Höhe des Sensors: 84 mm

Umgebungsbedingungen:

• Schutzart: IP67
• Umgebungstemperatur: -25 °C bis +60 °C
• Lager- und Transporttemperatur: -25 °C bis +85 °C
• Relative Feuchtigkeit: Nicht kondensierend, nicht vereisend
• Schutzklasse: II

Elektrische Daten:

• Thermischer Dauerstrom: 6 A
• Bemessungssteuerspeisespannung: 24 VAC/DC
• Bedingter Bemessungskurzschlussstrom: 1.000 A
• Elektrische Leistungsaufnahme: Maximal 12 W
• Schaltelement: 2 Öffner (NC)
• Schaltprinzip: Schleichschaltung, zwangsöffnender Öffner
• Maximale Schalthäufigkeit: 1.000 /h

Elektrische Daten - Magnetansteuerung:

• Einschaltdauer Magnet: 100 %
• Testpulsdauer, Maximum: 5 ms
• Testpulsintervall, Minimum: 50 ms

Elektrische Daten - Sicherheitskontakte:

Spannung, Gebrauchskategorie AC-15: 230 VAC

Strom, Gebrauchskategorie AC-15: 4 A

Spannung, Gebrauchskategorie DC-13: 24 VDC

Strom, Gebrauchskategorie DC-13: 2,5 A

Lieferumfang:

Betätiger ist im Lieferumfang enthalten

Schlitzverschluss

Hinweise:

Schneidklemmtechnik für einfache Installation ohne Aderendhülsen.

Hilfsentriegelung: Rechts, unten, mit M5-Dreikantschlüssel (als Zubehör erhältlich) oder M3-Dreikantschlüssel (im Lieferumfang enthalten).

Type: AZM 170-02ZRI-B6L-2197 24VAC/DC
