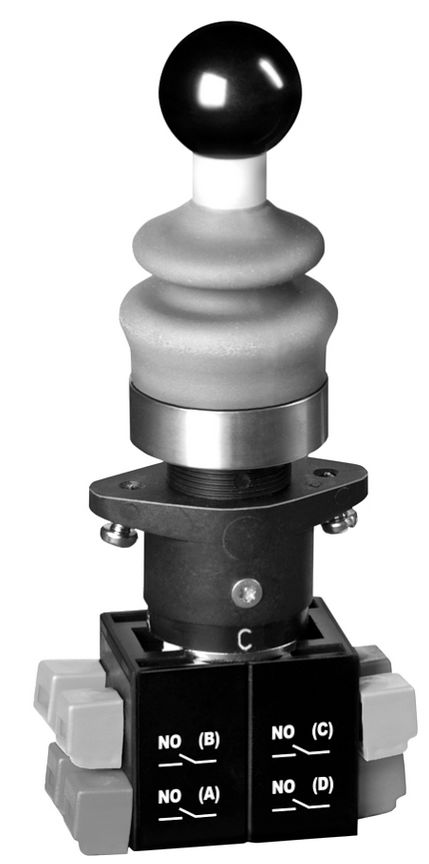

Schmersal MKTC52 cross button 22.3mm 101005837

Bestelldaten
Produkt-Typbezeichnung

MKTC52
Artikelnummer (Bestellnummer)

101005837
EAN (European Article Number)

4030661448824
eCl@ss Nummer, Version 12.0

27-37-14-04
eCl@ss Nummer, Version 11.0

27-37-14-04
eCl@ss Nummer, Version 9.0

27-37-14-04
ETIM Nummer, Version 7.0

EC000632
ETIM Nummer, Version 6.0

EC000632
Allgemeine Daten
Vorschriften

EN IEC 60947-5-1

EN IEC 60947-1
Einbaubedingungen (mechanisch)

beliebig
Werkstoff des Frontring

Aluminium - eloxiert
Werkstoff des Dichtungsbalges

Kautschuk
Materialstärke des Dichtungsbalges

1 mm
Farbe des Frontringes

silber
Farbe des Dichtungsbalges

schwarz
Bruttogewicht

150 g
Allgemeine Daten - Eigenschaften
Rückzug in Nullstellung

Ja
Außenanwendungen

Ja
Galvanisch getrennte Kontaktbrücken

Ja
Tastend möglich

Ja
Anzahl der Hilfskontakte

4
Anzahl der Richtungen

4
Anzahl der Schließer je Richtung

1
Anzahl der Schaltstellungen

4
Anzahl der Schaltstufen

4
Mechanische Daten
Raststellung

links

rechts

unten

oben
Mechanische Lebensdauer, minimum

1.000.000 Schaltspiele
Betätigungskraft, circa

11 N
Befestigung

Rändelmutter
Mechanische Daten - Anschlusstechnik
Anschlussart

Schraubklemmen
Anschlussquerschnitt, minimum

0,5 mm²
Anschlussquerschnitt, maximum

2,5 mm²
Hinweis

Alle Angaben einschließlich Aderendhülsen.
Mechanische Daten - Abmessungen
Einbautiefe

70 mm
Länge des Betätigers

77 mm
Einbaudurchmesser

22,3 mm
Dicke der Frontplatte, minimum

1,5 mm
Dicke der Frontplatte, maximum

6 mm
Durchmesser für den Einbau gemäß EN 60947-1

22.3 + 0.4 mm
Rastermaß

80 x 80 mm
Umgebungsbedingungen
Schutzart

IP65

IP65
Umgebungstemperatur

-25 ... +80 °C
Schwingfestigkeit

10 … 200 Hz, mit 20 g
Schockfestigkeit

110 g / 4 ms - 30 g / 18 ms
Order Data:

• Product Type: MKTC52
• Article Number (Order Number): 101005837
• EAN (European Article Number): 4030661448824

eCl@ss Number:

• Version 12.0: 27-37-14-04
• Version 11.0: 27-37-14-04
• Version 9.0: 27-37-14-04

ETIM Number:

• Version 7.0: EC000632
• Version 6.0: EC000632

General Data:

• Regulations:
- EN IEC 60947-5-1
- EN IEC 60947-1

• Installation Conditions (Mechanical): Any Position
• Front Ring Material: Aluminum - Anodized
• Bellows Material: Rubber
• Bellows Thickness: 1 mm
• Front Ring Color: Silver
• Bellows Color: Black
• Gross Weight: 150 g

General Data - Properties:

• Return to Zero Position: Yes
• Outdoor Applications: Yes
• Electrically Isolated Contact Bridges: Yes
• Momentary Action Possible: Yes
• Number of Auxiliary Contacts: 4
• Number of Directions: 4
• Number of Normally Open Contacts per Direction: 1
• Number of Switch Positions: 4
• Number of Switching Steps: 4

Mechanical Data:

• Detent Position:
- Left
- Right
- Down
- Up

• Minimum Mechanical Life: 1,000,000 cycles
• Actuation Force, Approx.: 11 N
• Mounting: Knurled Nut

Mechanical Data - Connection Technology:

• Connection Type: Screw Terminals
• Minimum Cross-Section: 0.5 mm²
• Maximum Cross-Section: 2.5 mm²
• Note: All specifications include ferrules.

Mechanical Data - Dimensions:

• Installation Depth: 70 mm
• Actuator Length: 77 mm
• Installation Diameter: 22.3 mm
• Front Panel Thickness, Minimum: 1.5 mm
• Front Panel Thickness, Maximum: 6 mm
• Installation Diameter According to EN 60947-1: 22.3 + 0.4 mm
• Grid Dimension: 80 x 80 mm

Environmental Conditions:

• Protection Class:
  IP65 /
  IP65
• Operating Temperature: -25 ... +80 °C
• Vibration Resistance: 10 … 200 Hz, with 20 g
• Shock Resistance: 110 g / 4 ms - 30 g / 18 ms

Environmental Conditions - Insulation Ratings:

• Rated Insulation Voltage Ui: 400 V
• Rated Impulse Withstand Voltage Uimp: 4 kV
• Pollution Degree: 3

Electrical Data:

• Thermal Continuous Current: 10 A
• Voltage, Utilization Category AC-15: 250 VAC
• Current, Utilization Category AC-15: 8 A
• Voltage, Utilization Category DC-13: 24 VDC
• Current, Utilization Category DC-13: 5 A
• Switching Element: Normally Open (NO) / Normally Open (NO) / Normally Open (NO) / Normally Open (NO)
• Switching Principle: Slow Action
• Maximum Switching Frequency: 1,200 /h

Note:

• Note (Switching Positions): Position A, B, C, D

Type: MKTC52
