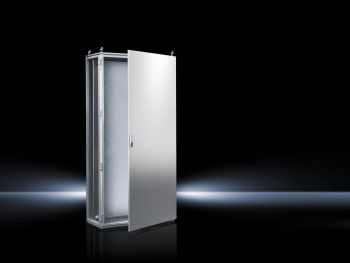

Rittal 8885500 painted 500x800x1800 TS top enclosure RAL7035 with mounting plate 1-door content_copy

Der Rittal TS 8885.500 ist ein eintüriger Anreih-Schrank aus Stahlblech, konzipiert für den Einsatz in industriellen und technischen Anlagen. Das System verfügt über eine symmetrische Profilrahmenkonstruktion, die eine Anreihbarkeit von allen Seiten ermöglicht und gleichzeitig einen effizienten Innenausbau unterstützt. Die Abmessungen betragen 800 mm Breite, 1.800 mm Höhe und 500 mm Tiefe, wobei die Montageplatte die Maße 699 mm × 1.696 mm aufweist. Die Konstruktion ist für den Einsatz in Umgebungen mit erhöhten Anforderungen an Schutz und Sicherheit ausgelegt.

Einsatzbereiche
Der Schrank ist für den Einsatz in industriellen Umgebungen geeignet, wo eine hohe mechanische Stabilität und Schutz vor Staub und Spritzwasser erforderlich sind. Die Schutzart IP 55 nach EN 60 529 gewährleistet einen Schutz gegen Staub und spritzendes Wasser aus allen Richtungen, was ihn für Innen- und Außenanwendungen mit moderatem Wettereinfluss geeignet macht. Die NEMA-Klassifizierung umfasst NEMA 1 und NEMA 12, was die Eignung für trockene Innenräume sowie für Umgebungen mit leichtem Schmutz- und Spritzwasserbelastung bestätigt. Die Type rating nach UL 50E umfasst Type 1 und Type 12, was die Konformität mit nordamerikanischen Sicherheitsnormen bestätigt. Der IK-Code IK09 zeigt eine hohe mechanische Widerstandsfähigkeit gegen mechanische Einwirkungen, wie z. B. Schläge oder Stoßbelastungen.

Funktionen und Ausstattung im Detail
Der Schrank besteht aus einem Schrankgerüst aus 1,5 mm Stahlblech, das tauchgrundiert ist. Die Tür, ebenfalls aus Stahlblech (2,0 mm), ist mit einer geschäumten Dichtung versehen und verfügt über einen vierfach verriegelten Stangenverschluss mit Doppelbarteinsatz nach DIN 43668. Die Tür ist standardmäßig rechts angeschlagen, kann jedoch auf links umgestellt werden. Die Türöffnung beträgt 130° nach VDI, wobei eine Erweiterung auf 180° nachgerüstet werden kann. Die Bodenfreiheit beträgt 25 mm. Das Dachblech und die Rückwand sind ebenfalls aus 1,5 mm Stahlblech und tauchgrundiert, außen pulverbeschichtet in RAL 7035 mit Strukturlack. Die Montageplatte besteht aus 3,0 mm Stahlblech und ist verzinkt, wodurch eine hohe Korrosionsbeständigkeit gewährleistet ist. Die Bodenbleche sind 3-fach geteilt, herausnehmbar und austauschbar.

Technik verständlich erklärt
Die Konstruktion des Schrankes ermöglicht eine einfache Montage und Wartung. Die Montageplatte ist seitlich C-gekantet und über integrierte Kunststoffgleitstücke tiefenverstellbar im Raster von 25 mm. Alle verschraubten Beplankungsteile sind mit automatischem Potenzialausgleich ausgestattet, was eine sichere Erdung gewährleistet. Die Oberflächenbehandlung erfolgt durch eine dreifache Behandlung: Tauchgrundierung, Pulverbeschichtung in RAL 7035 und Verzinkung der Montage- und Bodenbleche. Diese Behandlung sorgt für eine hohe Korrosionsbeständigkeit und Langlebigkeit.

Kompatibilität und Zubehör
Das System ist mit zwei TS Montageschienen 18 x 38 mm ausgestattet, die für die Befestigung von Geräten und Baugruppen geeignet sind. Die Schrankkonstruktion ist für die Verwendung mit Seitenwänden mit aufgeschäumter Dichtung und Befestigungsschrauben ausgelegt, um den Schrank seitlich abzuschließen. Als Alternative wird das VX Anreih-Schranksystem, 1-türig, BHT 800x1800x500 mm, 8885000, angeboten.

Montage und Installation
Die Montage erfolgt über die integrierten Montageplatten und die tiefenverstellbaren Kunststoffgleitstücke. Die Schrankkonstruktion ist für eine einfache Installation und Wartung ausgelegt. Die Bodenbleche sind herausnehmbar, was den Austausch oder die Reinigung erleichtert. Die vier Transportösen ermöglichen eine sichere und einfache Handhabung des Schrankes.

Vorteile im Betrieb
Der Schrank bietet durch seine symmetrische Profilrahmenkonstruktion einen deutlichen Raumgewinn und ermöglicht einen platzsparenden Innenausbau. Die Anreihbarkeit von allen Seiten und die integrierte Erdungssicherheit erhöhen die Flexibilität und Sicherheit im Betrieb. Die hohe mechanische Stabilität und die robuste Oberflächenbehandlung sorgen für eine lange Lebensdauer und geringe Wartungskosten. Die Schutzart IP 55 und die NEMA-Klassifizierung garantieren eine zuverlässige Funktion in verschiedenen Umgebungen.
