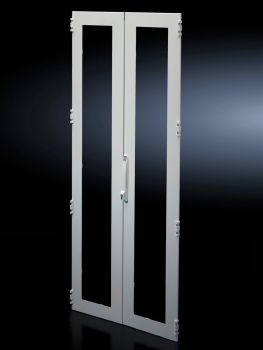

Rittal 7824280 TS steel sheet viewing door DK vertically divided content_copy

Die Rittal Stahlblechsichttür DK 7824.280 ist eine vertikal geteilte Tür für Schaltschränke des Typs TS 8 mit einer Breite von 800 mm und einer Höhe von 2000 mm. Sie dient als Austauschbauteil für bestehende Türen und ermöglicht eine raumoptimierte Aufstellung von Schrankreihen durch den geringeren Schwenkradius der einzelnen Türen. Die Tür ist aus Stahlblech gefertigt und verfügt über eine hinterlegte Sichtscheibe aus Einscheiben-Sicherheitsglas mit einer Dicke von 3 mm, die eine klare Sicht auf den Inhalt des Schaltschranks ermöglicht. Die Oberfläche ist pulverbeschichtet in der Farbe RAL 7035, einem neutralen Grauton, der sich in industriellen Umgebungen gut einfügt.

Einsatzbereiche
Die Tür ist speziell für den Einsatz in industriellen und technischen Anlagen konzipiert, wo eine sichere und zugleich transparente Abdeckung von Schaltschränken erforderlich ist. Die vertikale Teilung der Tür ermöglicht eine optimierte Platznutzung in Reihen von Schränken, da der Abstand zwischen den einzelnen Einheiten verringert werden kann, ohne die Zugänglichkeit zu beeinträchtigen. Dies ist besonders vorteilhaft in engen Räumen oder bei dichter Anordnung von Schaltschränken in Produktions- oder Verteilungsumgebungen.

Funktionen und Ausstattung im Detail
Die Tür ist mit einem 4-Punkt-Stangenverschluss ausgestattet, der eine sichere und stabile Verriegelung gewährleistet. Der integrierte Komfortgriff ist für Profilhalbzylinder ausgelegt und unterstützt die Sicherheitsschließung 3524 E, die einen hohen Schutzstandard bietet. Die maximale Türöffnung beträgt 180°, was durch bereits integrierte Scharniere ermöglicht wird und den Zugriff auf den Schrankinnenraum erleichtert. Die Sichtscheibe ist hinterlegt, um eine optimale Sichtbarkeit zu gewährleisten, ohne dass die Tür durch äußere Einflüsse beeinträchtigt wird.

Technik verständlich erklärt
Die verwendete Materialkombination aus Stahlblech und Einscheiben-Sicherheitsglas bietet eine hohe mechanische Stabilität und Sicherheit. Das Sicherheitsglas ist so ausgelegt, dass es bei Bruch in kleine, nicht scharfe Splitter zerfällt, was die Gefahr von Verletzungen minimiert. Die pulverbeschichtete Oberfläche schützt das Stahlblech vor Korrosion und sorgt für eine gleichmäßige, langlebige Farbgebung. Die Schutzart IP 55 nach IEC 60 529 schützt die Tür vor Staub und spritzendem Wasser, was sie für den Einsatz in feuchten oder staubbelasteten Umgebungen geeignet macht.

Kompatibilität und Zubehör
Die Tür ist speziell für Schaltschränke des Typs TS 8 mit den Abmessungen 800 mm Breite und 2000 mm Höhe konzipiert. Als Alternative wird die Stahlblech-Sichttür, vertikal geteilt, VX IT angeboten, die ebenfalls für den Einsatz in TS-Schränken geeignet ist. Die Tür ist nicht mit einem Schwenkrahmen 45 HE in der Höhe 2200 mm kombinierbar, was bei der Planung der Schrankkonfiguration berücksichtigt werden muss.

Montage und Installation
Die Tür wird mit Befestigungsmaterial geliefert, das für die Montage an den vorgesehenen Schaltschränken ausreicht. Die Installation erfolgt durch Befestigung an den vorgesehenen Montagepunkten des Schaltschranks, wobei die integrierten Scharniere und der 4-Punkt-Stangenverschluss die korrekte Ausrichtung und Funktion gewährleisten. Die vertikale Teilung der Tür erfordert keine zusätzlichen Montagehilfen, da die einzelnen Türen unabhängig voneinander geöffnet und geschlossen werden können.

Vorteile im Betrieb
Die vertikale Teilung der Tür ermöglicht eine effiziente Nutzung des verfügbaren Raums, insbesondere in engen oder dicht belegten Anlagenbereichen. Die Sichtscheibe aus Sicherheitsglas bietet eine klare Sicht auf die Geräte im Inneren des Schaltschranks, ohne dass die Sicherheit beeinträchtigt wird. Die IP 55-Schutzart sorgt für einen hohen Schutz gegen Staub und Spritzwasser, was die Zuverlässigkeit und Lebensdauer der Tür in anspruchsvollen Umgebungen erhöht. Die integrierten 180°-Scharniere und der Komfortgriff erleichtern den täglichen Zugriff und die Wartung der Schaltschränke.

Lieferumfang
Die Tür wird inklusive Befestigungsmaterial geliefert.
