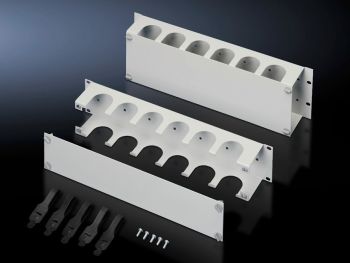

Rittal 7158100 cable routing duct 2 U horizontal RAL 7035 content_copy

Der Rittal DK 7158100 ist ein horizontaler Kabelrangierkanal für die 48,3 cm ( 19 inch )-Montageebene, ausgelegt für die verdeckte und strukturierte Führung von Kabeln innerhalb von Schaltschränken und Serverracks. Das Produkt wird aus Stahlblech gefertigt und verfügt über eine lackierte Oberfläche in der Farbe RAL 7035, einem grauen Tonschwarz, der sich in industriellen und technischen Umgebungen gut integriert. Mit einer Höhe von 2 HE (Höheneinheiten) passt es in Standard-48,3 cm ( 19 inch )-Racksysteme und ermöglicht die effiziente Verkabelung von Einbaukomponenten ohne sichtbare Kabelverläufe.

Einsatzbereiche
Der Kabelrangierkanal dient der ordnungsgemäßen und sicheren Führung großer Kabelmengen innerhalb der Montageebene. Er ist besonders geeignet für Anwendungen in Serverräumen, Schaltschränken, Steuerungstechnik und anderen Bereichen, in denen eine klare, strukturierte und zugleich verdeckte Kabelführung erforderlich ist. Die horizontale Ausführung ermöglicht die Anordnung von Kabeln in einer Ebene, wodurch die Zugänglichkeit zu Geräten und die Wartung erleichtert werden.

Funktionen und Ausstattung im Detail
Der Kanal verfügt über große Ausbrüche, die eine bequeme, knickfreie Kabelführung zu Komponenten nach oben und unten gewährleisten. Die Frontblende kann über Schnellverschlüsse vollständig entfernt werden, was das Einbringen und Auswechseln von Kabeln vereinfacht. Nach der Verkabelung werden die Kabel mittels Klettbändern in ihrer Position gehalten, wodurch eine ordentliche Befestigung und Vermeidung von Verschiebungen erreicht wird. Die Lieferung umfasst 5 Klettbänder, die direkt für die Befestigung der Kabel im Kanal vorgesehen sind.

Technik verständlich erklärt
Die Konstruktion aus Stahlblech bietet eine ausreichende mechanische Stabilität, um die Belastung durch Kabel und die Montage in einem Rack zu bewältigen. Die lackierte Oberfläche schützt das Material vor Korrosion und sorgt für eine gleichmäßige, robuste Oberfläche. Die horizontale Ausrichtung des Kanals ermöglicht eine parallele Führung der Kabel entlang der Montageebene, was die Übersichtlichkeit erhöht. Die Schnellverschlüsse an der Frontblende erlauben ein schnelles und werkzeugloses Öffnen und Schließen, was die Montage und Wartung beschleunigt.

Kompatibilität und Zubehör
Der Kabelrangierkanal ist für die Montage in 48,3 cm ( 19 inch )-Racksystemen konzipiert und passt in Standard-Schrankkonstruktionen. Er ist mit einer Breite von 482,6 mm (48,3 cm ( 19 inch )) ausgelegt, was die übliche Breite für Rack-Systeme entspricht. Die Verwendung von Klettbändern zur Befestigung der Kabel ist bereits im Lieferumfang enthalten.

Montage und Installation
Die Montage erfolgt in die 48,3 cm ( 19 inch )-Montageebene eines Schaltschranks oder Racks. Die Frontblende wird über Schnellverschlüsse befestigt, wodurch das Öffnen und Schließen ohne Werkzeug möglich ist. Die Kabel werden durch die Ausbrüche geführt und im Kanal mittels der beiliegenden Klettbänder fixiert. Die Installation erfordert keine zusätzlichen Montagehilfsmittel, da die Befestigung über die integrierten Schnellverschlüsse erfolgt.

Vorteile im Betrieb
Der Einsatz des Kabelrangierkanals verbessert die Übersichtlichkeit und Ordnung in der Verkabelung, was die Wartung und Fehlerdiagnose erleichtert. Die verdeckte Kabelführung sorgt für ein sauberes Erscheinungsbild und schützt die Kabel vor mechanischen Beschädigungen. Die schnelle Entnahme der Frontblende ermöglicht eine flexible und zeiteffiziente Montage.
