Rittal 5310818 Server rack VX IT ventilated 600x2000x1200 mm 42 U content_copy

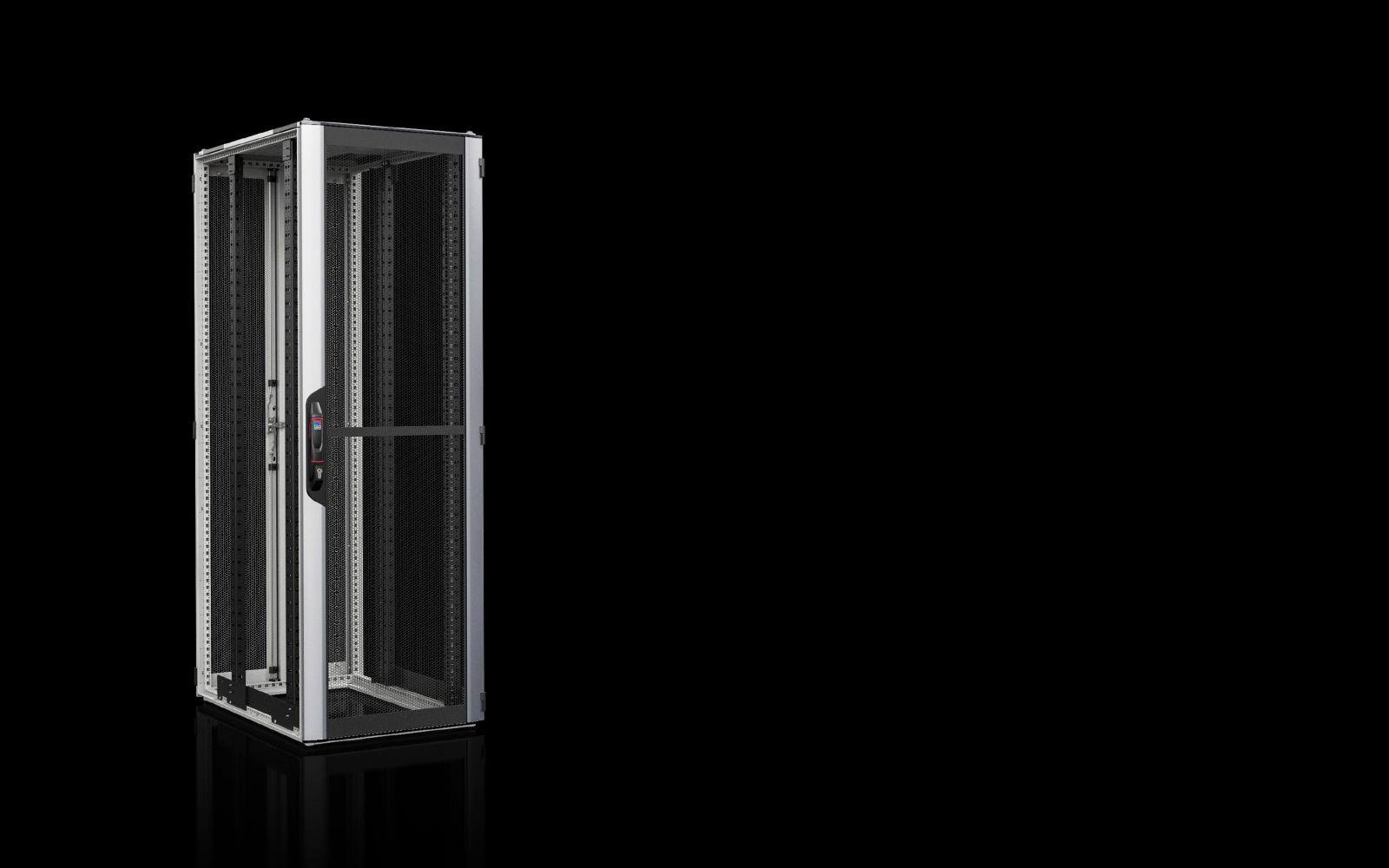

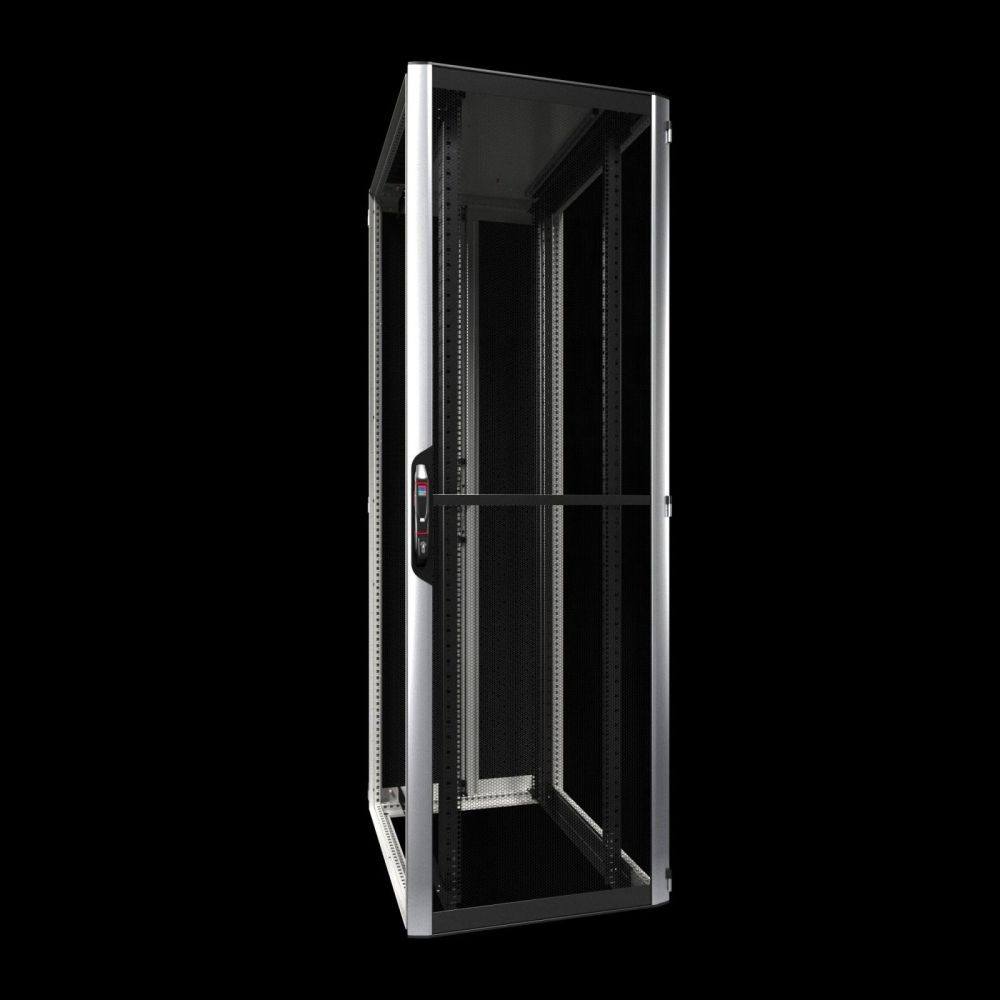

Der Rittal VX 5310818 ist ein Netzwerk-/Serverschrank in der Ausführung dynamic, konzipiert für den Einsatz in IT-Infrastrukturen, Serverräumen und Datenzentren. Das Gehäuse hat die Abmessungen 600 mm Breite, 2.000 mm Höhe und 1.200 mm Tiefe und bietet eine Höhe von 42 HE. Es ist mit einer Aluminium-Stahlblechtür vorne und einer Stahlblechtür hinten ausgestattet, beide belüftet und mit 180°-Scharnieren versehen, was einen kompletten Zugang zum Innenraum ermöglicht. Die Fronttür ist einteilig, die Rücktür ist vertikal geteilt, wodurch eine optimale Belüftung und Wartung der installierten Geräte gewährleistet wird. Die Belüftungsfläche beträgt etwa 85 % im Lochblechanteil, was für eine effiziente Luftzirkulation sorgt.

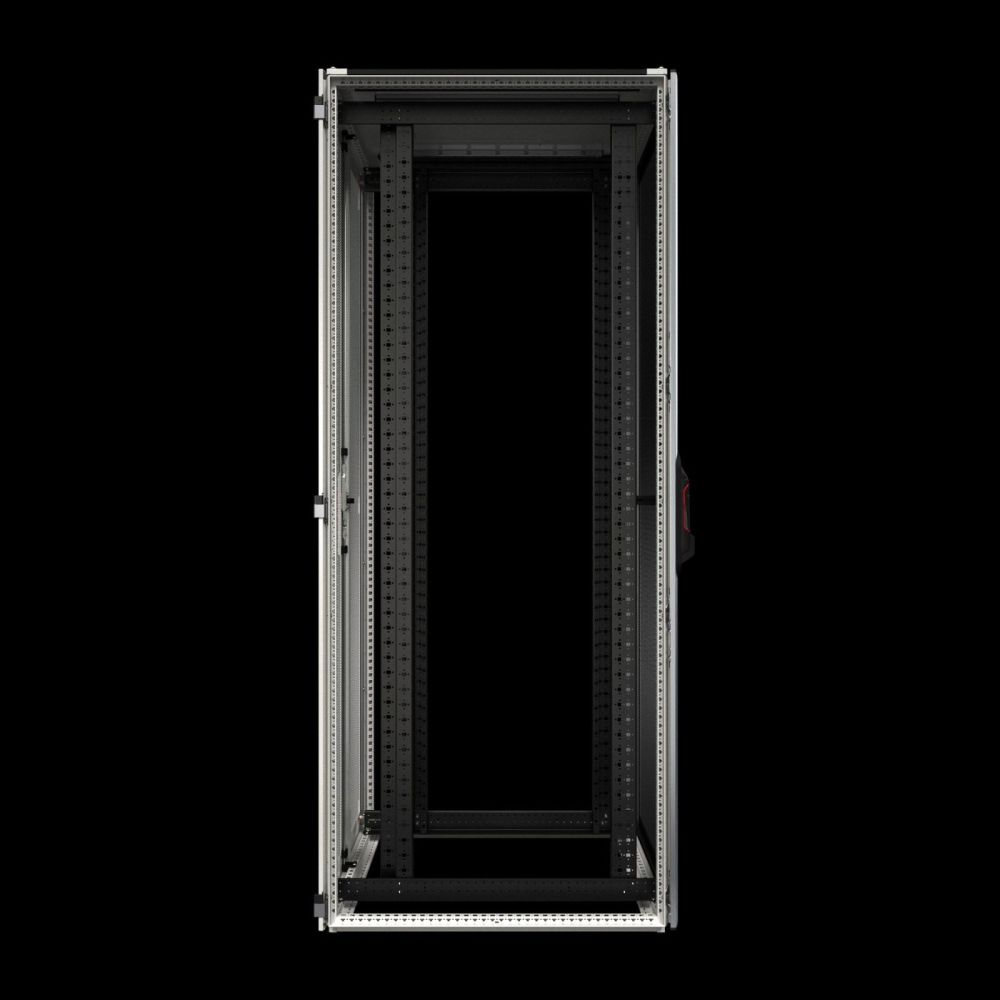

Einsatzbereiche umfassen die Unterbringung von Netzwerk- und Servergeräten, insbesondere in Umgebungen, in denen eine Raumklimatisierung vorhanden ist. Der Schrank ist für den Einsatz in IT-Racks konzipiert und bietet eine stabile Plattform für 48,3 cm ( 19 inch )-Geräte. Die 48,3 cm ( 19 inch )-Profilschienen dynamic sind tiefenvariabel und ermöglichen eine flexible Montage von Geräten. Die Einbauposition der 48,3 cm ( 19 inch )-Ebene ist sowohl vorne als auch hinten möglich, wodurch eine optimale Platzierung der Geräte im Schrank erreicht wird. Der Ebenenabstand im Auslieferzustand beträgt 725 mm, was eine Standardmontage ermöglicht.

Funktionen und Ausstattung im Detail umfassen ein Rahmengerüst aus Stahlblech, das tauchgrundiert ist, sowie einen Innenausbau, der lackiert ist. Die Rücktür und das Dach sind ebenfalls tauchgrundiert und pulverlackiert, während die Fronttür aus Aluminium besteht und eloxiert/lackiert ist. Die Farbgebung erfolgt in RAL 7035 für Gehäuserahmen, Rücktür und Dach, wobei die Fronttür vertikale Profile in silberfarben und horizontale Profile in RAL 9005 aufweist. Die Innenausbau- und Belüftungsgitter vorne sowie Griff und Scharniere sind ebenfalls in RAL 9005 gehalten. Die Belastbarkeit des Schranks beträgt 18.000 N, wobei die maximale statische Belastbarkeit nach UL 2416 pro Schrank 15.000 N beträgt. Das Dach ist mehrteilig und verfügt über Kabeleinführungen in den Eckbereichen vorne und hinten, was eine flexible Kabelverlegung ermöglicht.

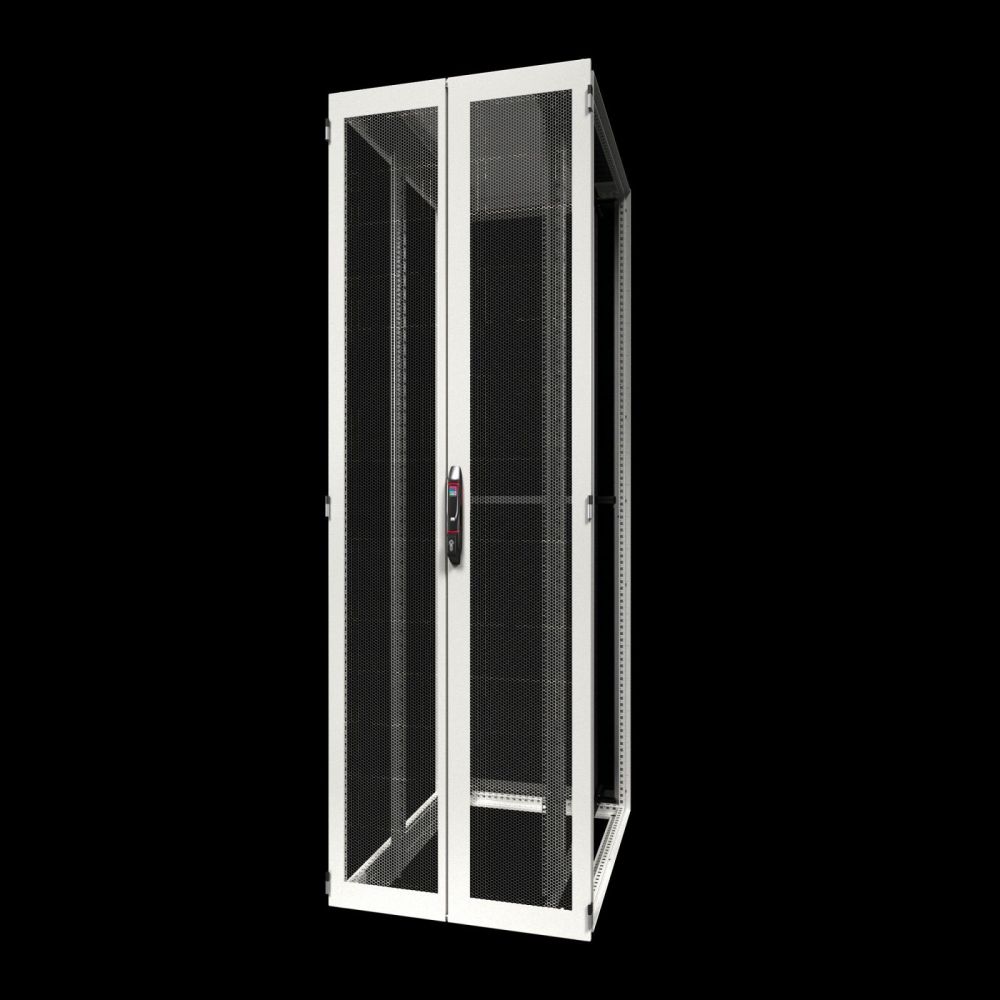

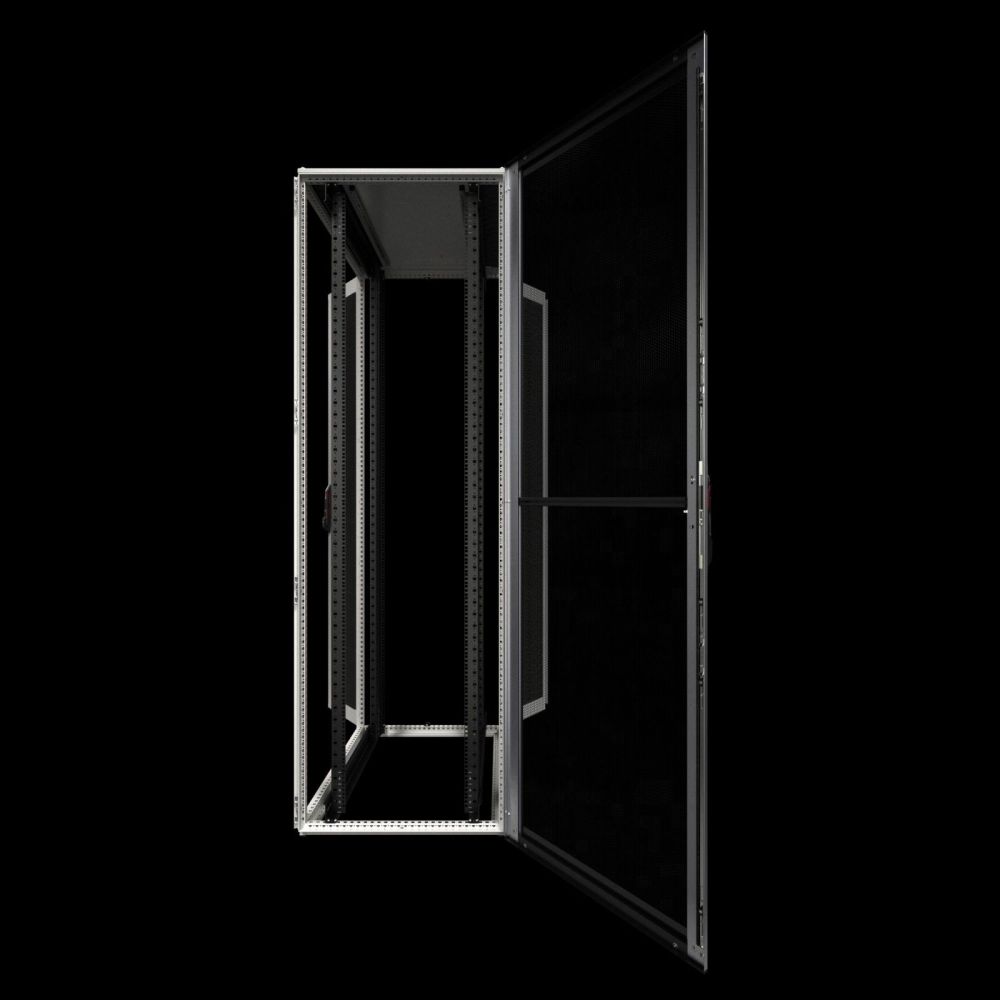

Technik verständlich erklärt zeigt, dass der Schrank für eine stabile und sichere Montage konzipiert ist. Die 48,3 cm ( 19 inch )-Befestigung erfolgt mit Montagewinkeln, die am Rahmengerüst oben und an der Tiefenstrebe unten verschraubt werden. Die Profilschienen sind tiefenvariabel und ermöglichen eine Anpassung an unterschiedliche Gerätehöhen. Der Boden ist offen, was eine flexible Installation von Bodenplatten oder anderen Bodenelementen erlaubt. Die Montagefreiräume betragen 150 mm vorne und 325 mm hinten zur 48,3 cm ( 19 inch )-Ebene, was ausreichend Platz für Kabel und Lüfter bietet. Die Scharniere ermöglichen eine Öffnung der Türen um 180°, wodurch ein vollständiger Zugang zum Innenraum gewährleistet ist. Die Verschlussvorrichtung besteht aus einem Komfortgriff für Profilhalbzylinder und einer Sicherheitsschließung 3524 E.

Kompatibilität und Zubehör umfasst eine Vielzahl von passenden Produkten, die die Funktionalität des Schranks erweitern. Dazu gehören Rangierpanels, Gleitschienen, 48,3 cm ( 19 inch )-Fastener, Anschlusskabel, Geräteböden, Kabelbinder, Systemleuchten, Kabelschellen, Innensechsrund-Schrauben, Kabelmanager, Steckdosenleisten, Klettverschlüsse und Stromschienen. Diese Zubehörteile ermöglichen eine individuelle Anpassung des Schranks an spezifische Anforderungen, wie z. B. die Verkabelung, die Belüftung oder die Montage von Zusatzgeräten.

Montage und Installation erfolgen durch die vormontierte Struktur des Rahmengerüsts, das aus geschweißten, 9-fach gekanteten, geschlossenen Hohlprofilen besteht. Die Lochung erfolgt im Maßraster von 25 mm, was eine flexible Montage ermöglicht. Die integrierten Blindnietmuttern M6 erlauben eine schutzartgerechte Befestigung von Beschlagteilen ohne Beeinträchtigung der Schutzart. Die Kanten der Profile sind abgerundet, was eine sichere Handhabung gewährleistet. Die Lieferung erfolgt mit Distanzstücken (Höhe 50 mm), die zur Anhebung eines Deckblechs über dem Lüfterausbruch im Dachblech dienen, um eine passive Belüftung zu ermöglichen. Diese sind bei Varianten ohne Ausbruch nicht erforderlich. Zudem sind 12 x 48,3 cm ( 19 inch )-Fastener 1 HE, kontaktierend und 25 Innensechsrund-Schrauben, leitend im Lieferumfang enthalten.

Vorteile im Betrieb liegen in der hohen Belastbarkeit, der flexiblen Montage und der effizienten Belüftung. Die dynamic-Ausführung ermöglicht eine optimale Nutzung des Innenraums, wobei die tiefenvariablen Profilschienen eine individuelle Anpassung an die Gerätehöhen erlauben. Die Belüftungstüren sorgen für eine ausreichende Luftzirkulation, was die Kühlung der Geräte unterstützt. Die 180°-Scharniere und die Komfortgriffe erleichtern die Wartung und den Zugang zu den installierten Geräten. Die Stabilität des Rahmengerüsts gewährleistet eine sichere Montage auch bei hohen Belastungen. Die Farbgestaltung in RAL 7035 und RAL 9005 bietet eine professionelle Optik, die sich in modernen IT-Umgebungen gut integriert. Die Zulassung nach UL + C-UL (listed) bestätigt die Sicherheit und Qualität des Produkts.
