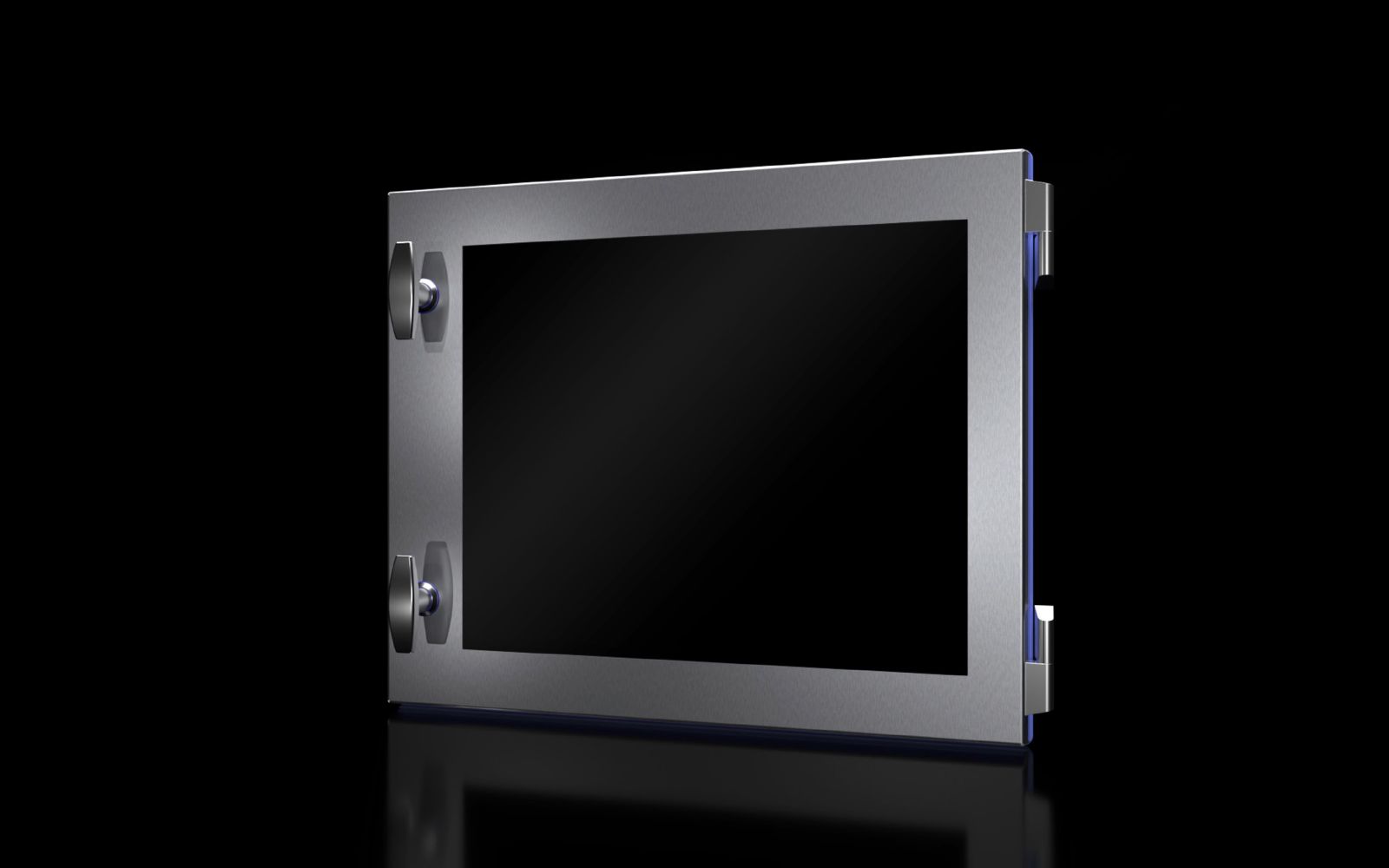

Rittal 4000083 HD viewing window with knob handle W x H: 518x436 mm stainless steel 1 content_copy

Das Rittal HD Sichtfenster, Typ 4000083, ist ein Systemzubehör für Kompakt-Schaltschränke der HD-Serie. Es dient dem Schutz von Bedienelementen wie Tastern oder Displays, während gleichzeitig eine klare Sicht auf die darin integrierten Komponenten gewährleistet wird. Das Sichtfenster ist aus Edelstahl 1.4301 (AISI 304) gefertigt, was eine hohe Korrosionsbeständigkeit und mechanische Festigkeit bietet. Die Sichtscheibe besteht aus Polycarbonat, einem robusten und transparenten Kunststoff, der gegen mechanische Beanspruchung und UV-Strahlung beständig ist. Die Dichtung aus Silikon entspricht der FDA-Richtlinie 21 CFR 177.2600, was für Anwendungen in der Lebensmittelindustrie oder medizinischen Umgebungen relevant sein kann.

Einsatzbereiche
Das Sichtfenster ist für den Einsatz in industriellen Umgebungen konzipiert, insbesondere in Bereichen, in denen eine hohe mechanische Belastbarkeit und Schutz vor Staub und Spritzwasser erforderlich sind. Es ist geeignet für Anlagen in der Fertigungsindustrie, der Verpackungsindustrie oder in der Lebensmittelverarbeitung, wo Hygiene- und Sicherheitsanforderungen eine Rolle spielen. Die Schutzart IP 55 nach IEC 60 529 gewährleistet Schutz gegen Staub und Spritzwasser aus jeder Richtung, während der IK-Code IK08 eine mechanische Festigkeit gegen Aufprallkräfte von bis zu 5,34 J (entsprechend einem 1,5 kg schweren Körper aus 35 cm Höhe) sichert. Die Type rating nach UL 50E (Type 1, Type 12, Type 13) bestätigt die Eignung für Innenanlagen mit Schutz vor Staub, Spritzwasser und fliegenden Partikeln.

Funktionen und Ausstattung im Detail
Das Sichtfenster verfügt über ein großes Sichtfeld mit einer sichtbaren Fläche von 400 mm Breite und 330 mm Höhe, was eine optimale Übersicht auf die darin integrierten Bedienelemente ermöglicht. Der spaltfreie Übergang zwischen Sichtfenster und Rahmen sorgt für eine saubere Optik und minimiert die Ansammlung von Staub oder Schmutz. Die außenliegenden Scharniere ermöglichen ein einfaches Öffnen und Schließen, wobei die Montage an Flächen erfolgt. Der integrierte Knebelgriff erlaubt das Öffnen ohne Schlüssel, was den Zugriff für autorisierte Personen vereinfacht. Das Produkt ist in einer Verpackungseinheit von 1 Stück geliefert.

Technik verständlich erklärt
Die Konstruktion aus Edelstahl 1.4301 bietet eine hohe Widerstandsfähigkeit gegen Korrosion, was besonders in feuchten oder aggressiven Umgebungen von Vorteil ist. Das Polycarbonat der Sichtscheibe ist transparent, widerstandsfähig gegen mechanische Belastungen und UV-Strahlung, wodurch die Sichtbarkeit über lange Zeit erhalten bleibt. Die Silikondichtung sorgt für einen dichten Abschluss, der die Schutzart IP 55 unterstützt. Die IK08-Bewertung bedeutet, dass das Sichtfenster gegen mechanische Einwirkungen wie Stöße oder Aufprall von Werkzeugen geschützt ist, was in industriellen Betrieben wichtig ist.

Kompatibilität und Zubehör
Das Sichtfenster ist speziell für Kompakt-Schaltschränke der HD-Serie von Rittal konzipiert. Es ist mit zwei Scharnieren, einem Knebelgriff und dem notwendigen Befestigungsmaterial im Lieferumfang enthalten. Als passendes Zubehör wird ein Knebelgriff mit Sicherheitszylinder-Einsatz aus Edelstahl angeboten, der eine zusätzliche Absicherung gegen unbefugten Zugriff ermöglicht.

Montage und Installation
Die Montage erfolgt an Flächen, wobei die Befestigungsmaterialien im Lieferumfang enthalten sind. Die außenliegenden Scharniere erleichtern die Installation und gewährleisten eine stabile Verbindung. Die Abmessungen betragen 518 mm Breite, 436 mm Höhe und 65 mm Tiefe, wodurch das Sichtfenster in die vorgesehenen Montageöffnungen der HD-Schaltschränke passt.

Vorteile im Betrieb
Das Sichtfenster ermöglicht eine klare Sicht auf Bedienelemente, ohne dass die Schutzfunktion verloren geht. Die robuste Konstruktion aus Edelstahl und Polycarbonat sorgt für eine lange Lebensdauer auch unter anspruchsvollen Betriebsbedingungen. Die einfache Bedienung durch den Knebelgriff reduziert die Zeit für Wartungs- und Inspektionsarbeiten. Die Schutzart IP 55 und der IK08-Code gewährleisten eine hohe Zuverlässigkeit in industriellen Umgebungen. Die Kompatibilität mit der HD-Serie von Rittal ermöglicht eine einfache Integration in bestehende Systeme.
