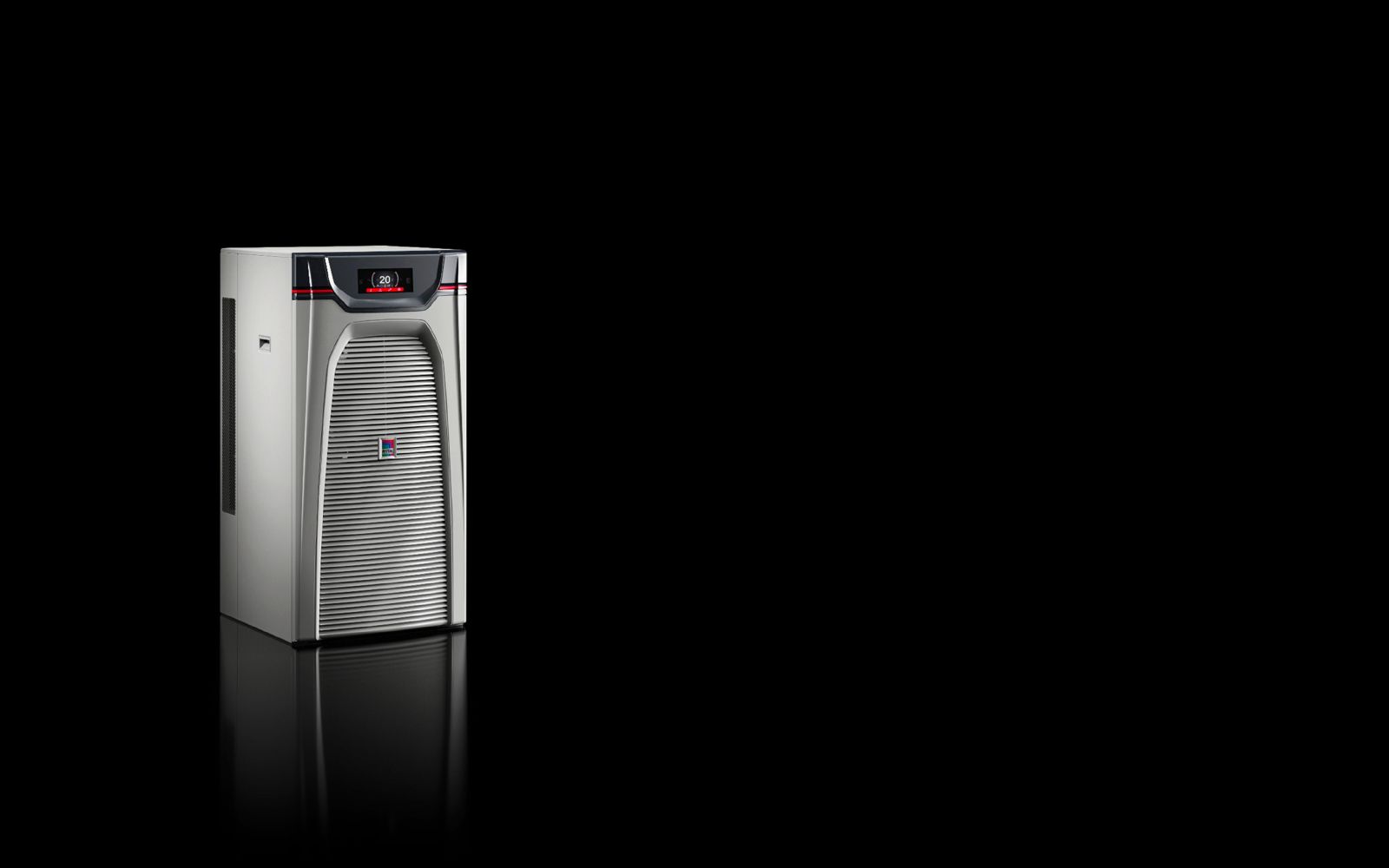

Rittal 3334450 SK Blue e+ chiller 7.0 kW 380–415 V/440–480 V 3-phase W x H x D: 450 x 1020 x 710 mm content_copy

Der Rittal Blue e+ Chiller Typ SK 3334450 ist ein industrieller Kühler für die zentrale Abkühlung von Flüssigkeitsmedien, insbesondere für Luft/Wasser-Wärmetauscher in Schaltschränken und industriellen Anlagen. Das Gerät verfügt über eine Gesamtkühlleistung von 7,0 kW bei 50 Hz und 6,9 kW bei 60 Hz, gemessen nach DIN EN 14511 unter den Bedingungen Tw18 / Tu35. Die Kühlleistung wird durch eine DC-Inverter-Technologie erreicht, die eine drehzahlgeregelte Betriebsweise ermöglicht und bis zu 70 % Energieeinsparung im Vergleich zu konventionellen Systemen erzielen kann. Die Betriebsspannung umfasst zwei Bereiche: 380 V bis 415 V, 3~, 50 Hz sowie 440 V bis 480 V, 3~, 60 Hz, wodurch das Gerät weltweit ohne Umverdrahtung eingesetzt werden kann. Die Temperaturregelung erfolgt über einen e+ Controller, der werkseitig auf +20 °C eingestellt ist, mit einer Temperaturhysterese von ± 0,5 K, was eine hohe Temperaturgenauigkeit gewährleistet.

Einsatzbereiche
Der Chiller ist für den Einsatz in industriellen Umgebungen konzipiert, wo eine kontinuierliche und präzise Kühlung von Flüssigkeitsmedien erforderlich ist. Er wird häufig zur Kühlung von Schaltschränken, Steuerungssystemen oder anderen elektronischen Komponenten eingesetzt, die durch Luft/Wasser-Wärmetauscher abgekühlt werden. Die Betriebstemperatur des Geräts liegt zwischen -5 °C und 50 °C, wobei das Kühlmedium im Bereich von 5 °C bis 35 °C betrieben werden kann. Die Lagertemperatur kann bis zu -40 °C und 70 °C betragen, was eine flexible Lagerung ermöglicht.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über einen integrierten Überströmventil und Überwachungs-Sensorik, die für maximale Sicherheit sorgen. Die Bedienung erfolgt über ein Touchdisplay, das eine intuitive Steuerung und Anzeige der Betriebsparameter ermöglicht. Die integrierten Kommunikations-Schnittstellen unterstützen die Vernetzung und Fernüberwachung. Für die Fernüberwachung und Vernetzung der Blue e+ Gerätegeneration steht das IoT Interface mit der Artikelnummer 3124.300 zur Verfügung, das die Überwachung von Gerätedaten, Zuständen und Systemmeldungen ermöglicht. Die Pumpen sind mit hocheffizienten IE3-Motoren ausgestattet, was die Energieeffizienz weiter erhöht.

Technik verständlich erklärt
Der Chiller arbeitet mit dem Kältemittel R-513A, das eine Menge von 1,5 kg enthält und ein Global Warming Potential (GWP) von 631 aufweist. Das CO₂-Äquivalent beträgt 0,95 t. Der Wasserkreislauf ist offen, und die Wasseranschlüsse haben einen Durchmesser von ¾" IG. Der Volumenstrom des Kühlmediums beträgt bei 50 Hz 20 l/min. Die Nennleistung (Pel) liegt bei 2,84 kW (50 Hz) bzw. 3,07 kW (60 Hz), und der maximale Bemessungsstrom beträgt 4,28 A (50 Hz) bzw. 4,1 A (60 Hz). Die Kälteleistungszahl (EER) beträgt 2,77 bei 50 Hz unter den Bedingungen Tw18 / Tu35 nach DIN EN 14511. Der Tank besteht aus Kunststoff PE und hat ein Volumen von 12 l.

Kompatibilität und Zubehör
Zur Erweiterung der Funktionalität und Wartung stehen verschiedene Zubehörteile zur Verfügung. Dazu gehören Nivellierfüße M12 mit einer Verstellhöhe von 18–43 mm, Abgleichventile für Luft/Wasser-Wärmetauscher in den Größen 3/4x3 und 3/4x1, sowie verschiedene Rifrost-Produkte für Wasser-Kreisläufe (Rifrost-Outdoor 10 L, 25 L und Rifrost-Standard 10 L, 25 L). Zusätzlich sind Faltenfilter, Metallfilter und Filtermatten für die Blue e+ Chiller-Serie erhältlich. Doppel-Lenkrollen M12 (je 2 mit/ohne Feststeller) und eine verstellbare Traverse für eine Tiefe von 600/800 mm unterstützen die Montage und Mobilität. Ein SK Temperaturfühler für Kühlgeräte Blue e+ ermöglicht eine präzise Temperaturüberwachung.

Montage und Installation
Der Chiller ist als kompakte Einheit ausgeführt mit den Abmessungen BHT 450 mm × 1.020 mm × 710 mm. Die Einheit ist anschlussfertig geliefert und verfügt über eine steckbare Anschlussklemmleiste, was die Installation vereinfacht. Die Schutzart IP 24 (allgemein) und IP 24 (Elektrik) nach EN 60 529 gewährleistet einen Schutz gegen Berührung und Spritzwasser, wodurch das Gerät auch in feuchten Umgebungen eingesetzt werden kann. Die Vorsicherung ist als Sicherungsautomat/Schmelzsicherung mit 15 A ausgeführt.

Vorteile im Betrieb
Der Betrieb des Blue e+ Chillers ist durch die Inverter-Technologie und die drehzahlgeregelten Komponenten besonders energieeffizient. Die integrierte Sensorik und das Touchdisplay ermöglichen eine einfache Bedienung und Überwachung. Die Mehrspannungsfähigkeit ohne Umverdrahtung erleichtert den weltweiten Einsatz. Die kompakte Bauweise minimiert die benötigte Standfläche. Die integrierte Überwachung und die Möglichkeit zur Fernüberwachung über das IoT Interface erhöhen die Maschinenverfügbarkeit und Prozesssicherheit. Das Gerät ist für den Einsatz in industriellen Anlagen konzipiert, wo eine zuverlässige und präzise Kühlung erforderlich ist.

Lieferumfang
Die Lieferung umfasst eine komplett anschlussfertige Einheit mit steckbarer Anschlussklemmleiste sowie mehrsprachige Dokumentation. Die Einheit ist für den direkten Betrieb vorbereitet und erfordert keine zusätzlichen Montagekomponenten zur Inbetriebnahme.
