Rittal 3329640 RTT Blue e cooling unit stainless steel wall-mounted 2000 W Comfort content_copy

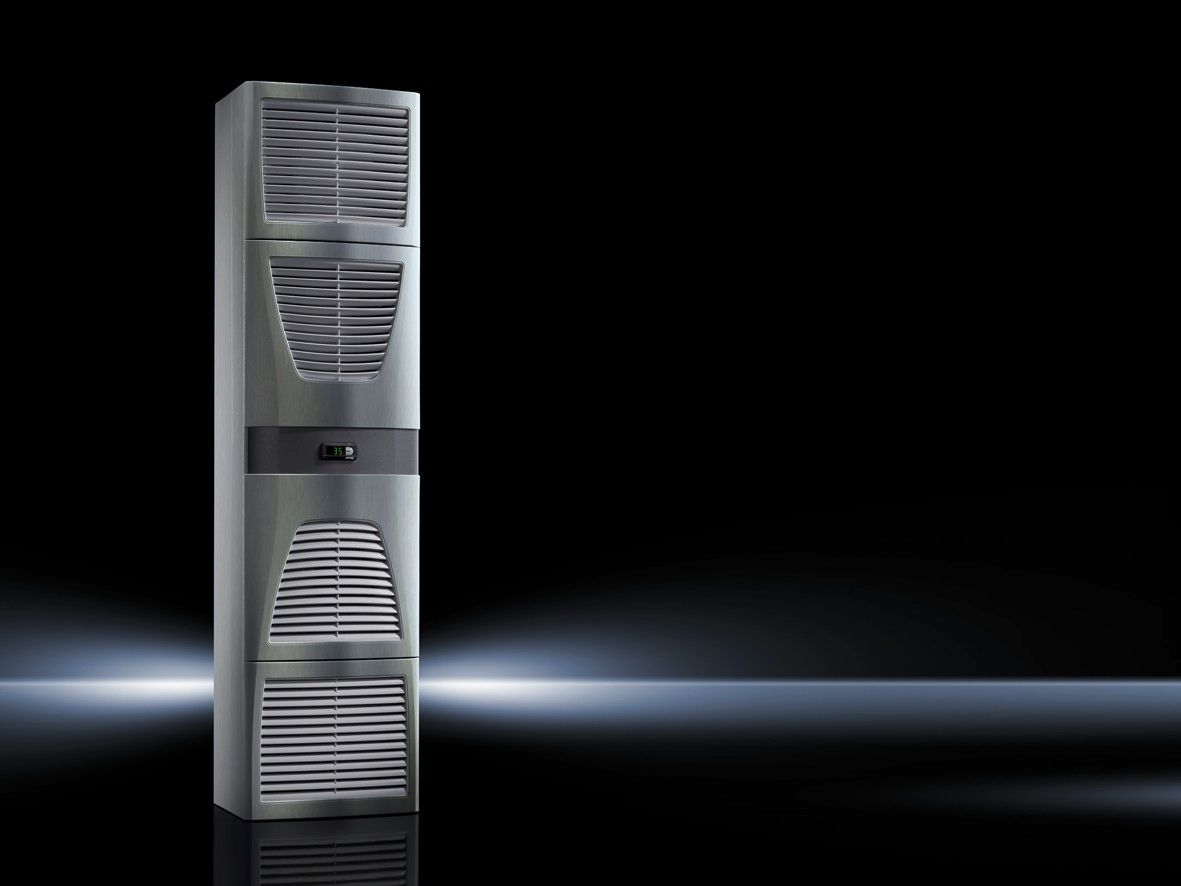

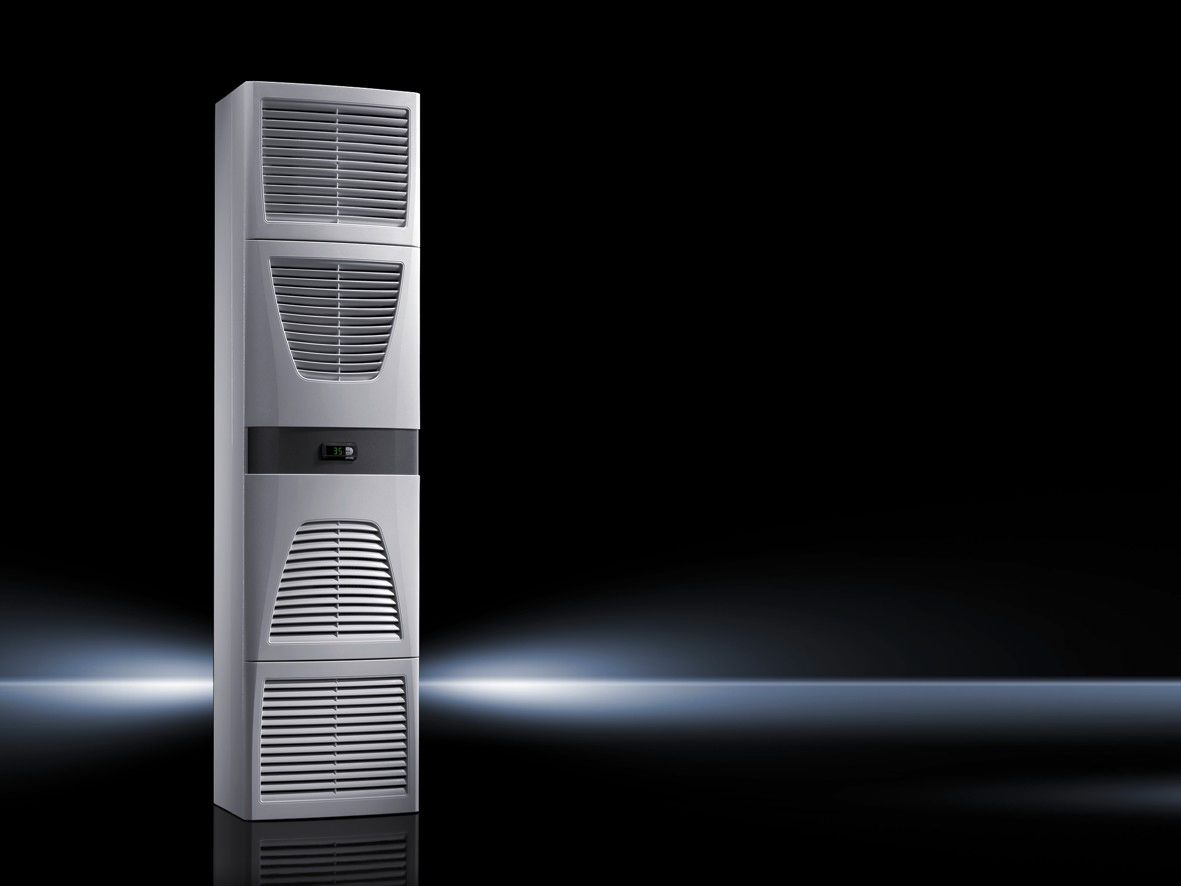

Das Rittal SK 3329640 ist ein Wandanbau-Kühlgerät der Blue e Serie, speziell für die Klimatisierung von Schaltschränken und industriellen Gehäusen konzipiert. Es verfügt über eine Kühlleistung von bis zu 2,55 kW bei 400 V, 3~, 50 Hz und ist für den Einsatz in industriellen Umgebungen ausgelegt, wo eine zuverlässige Temperaturregelung erforderlich ist. Das Gerät wird aus Edelstahl 1.4301 (AISI 304) gefertigt, was eine hohe Korrosionsbeständigkeit und Langlebigkeit gewährleistet. Die Farbe ist RAL 9007, ein neutraler Grauton, der sich in industriellen Anlagen gut integriert. Die Abmessungen betragen 400 mm (Breite) × 1.580 mm (Höhe) × 295 mm (Tiefe), wodurch es sich an Standard-Schaltschrankgrößen anpasst.

Einsatzbereiche
Das Kühlgerät ist für den Einsatz in industriellen Anlagen, wie z. B. in der Automatisierungstechnik, der Fertigungstechnik oder der Energieversorgung, geeignet. Es sorgt dafür, dass die Innenraumtemperatur im Schaltschrank im Betriebstemperaturbereich von 10 °C bis 55 °C gehalten wird. Die integrierte elektrische Kondensatverdunstung sorgt dafür, dass Kondenswasser, das bei der Kühlung entsteht, automatisch verdunstet und nicht abgeleitet werden muss. Dies reduziert die Wartungsaufwand und verhindert das Auftreten von Feuchtigkeit im Schaltschrank. Die Temperaturregelung erfolgt über einen e-Comfortcontroller, der werkseitig auf +35 °C eingestellt ist und im Bereich von 20 °C bis 55 °C justierbar ist.

Funktionen und Ausstattung im Detail
Das Gerät ist mit einem Verflüssiger ausgestattet, der eine hydrophobe RiNano-Beschichtung besitzt, um die Bildung von Kondenswasser zu minimieren. Die Anschlussfertigung erfolgt über eine steckbare Anschlussklemmleiste, was die Installation vereinfacht. Im Lieferumfang sind eine Bohrschablone sowie Befestigungsmaterial enthalten, um die Wandmontage zu erleichtern. Die Luftleistung beträgt 1.200 m³/h im Außen- und Innenkreislauf, was eine effiziente Luftzirkulation im Schaltschrank gewährleistet. Die Kühlleistung variiert je nach Betriebsbedingungen: bei 400 V, 50 Hz beträgt sie 2,55 kW, bei 460 V, 60 Hz 2,75 kW. Bei einer Außentemperatur von 50 °C sinkt die Kühlleistung auf 1,9 kW (50 Hz) bzw. 2,0 kW (60 Hz).

Technik verständlich erklärt
Das Kühlgerät arbeitet mit dem Kältemittel R-513A, das ein Global Warming Potential (GWP) von 631 aufweist und eine Menge von 1,15 kg im Gerät enthalten ist. Die CO₂-Äquivalenz beträgt 0,73 t. Die Energieeffizienz wird durch den Energy Efficiency Ratio (EER) beschrieben, der bei 50 Hz 2,11 und bei 60 Hz 1,88 beträgt. Dies zeigt, dass das Gerät bei 50 Hz effizienter arbeitet. Die Bemessungsbetriebsspannung liegt bei 400 V, 3~, 50 Hz oder 460 V, 3~, 60 Hz. Der maximale Bemessungsstrom beträgt 3,3 A (50 Hz) bzw. 3,4 A (60 Hz), der Anlaufstrom max. 6,8 A (50 Hz) bzw. 7,6 A (60 Hz). Die Nennleistung beträgt 1,19 kW (50 Hz) bzw. 1,46 kW (60 Hz) bei L35 L35-Bedingungen. Der zulässige Betriebsdruck beträgt 28 bar. Die Vorsicherung ist ein Motorschutzschalter mit einem Nennwert von 6,3 bis 10 A.

Kompatibilität und Zubehör
Das Gerät ist vernetzbar über das IoT Interface mittels des Blue e IoT Adapters, wodurch es in überwachbare Systeme integriert werden kann. Dies ist ab einer Kühlleistung von 500 W möglich, wenn das Gerät einen e-Comfortcontroller besitzt. Passendes Zubehör umfasst beispielsweise einen Kondensatschlauch (12 x 2 mm, 10 m), eine Auflaufrolle, einen Metallfilter, eine Türpositionsschalter, ein Master/Slave-Kabel für den SK-Bus-System, eine Luftumlenkung sowie eine Filtermatte. Diese Komponenten unterstützen die Integration und den Betrieb des Kühlgeräts in bestehenden Schaltschranksystemen.

Montage und Installation
Die Wandmontage erfolgt mit Hilfe der im Lieferumfang enthaltenen Bohrschablone und Befestigungsmaterial. Die Anschlussfertigung über die steckbare Klemmleiste erleichtert die elektrische Verbindung. Die Schutzart IP nach EN 60 529 beträgt IP 34 für den Außenkreislauf und IP 34 für den Innenkreislauf, was eine Schutzfunktion gegen Feststoffe und Spritzwasser gewährleistet. Die Schutzart nach NEMA ist UL Type 12, was eine Schutzklasse für staub- und spritzwassergefährdete Umgebungen darstellt. Die Lagertemperaturbereich reicht von -40 °C bis 70 °C, was eine Lagerung in verschiedenen Umgebungen ermöglicht.

Vorteile im Betrieb
Die integrierte elektrische Kondensatverdunstung reduziert die Wartungsaufwand, da kein Kondensat abgeleitet werden muss. Die hohe Korrosionsbeständigkeit des Edelstahls sorgt für eine lange Lebensdauer. Die Energieeffizienz wird durch den hohen EER-Wert bei 50 Hz unterstrichen. Die Vernetzungsfähigkeit über das IoT Interface ermöglicht eine Fernüberwachung und -steuerung, was die Betriebssicherheit erhöht. Die robuste Konstruktion und die hohe Luftleistung sorgen für eine zuverlässige Kühlleistung in industriellen Anwendungen.
