Rittal 3328544 RTT Blue e cooling unit wall-mounted NEMA4 X 2000 W Comfort content_copy

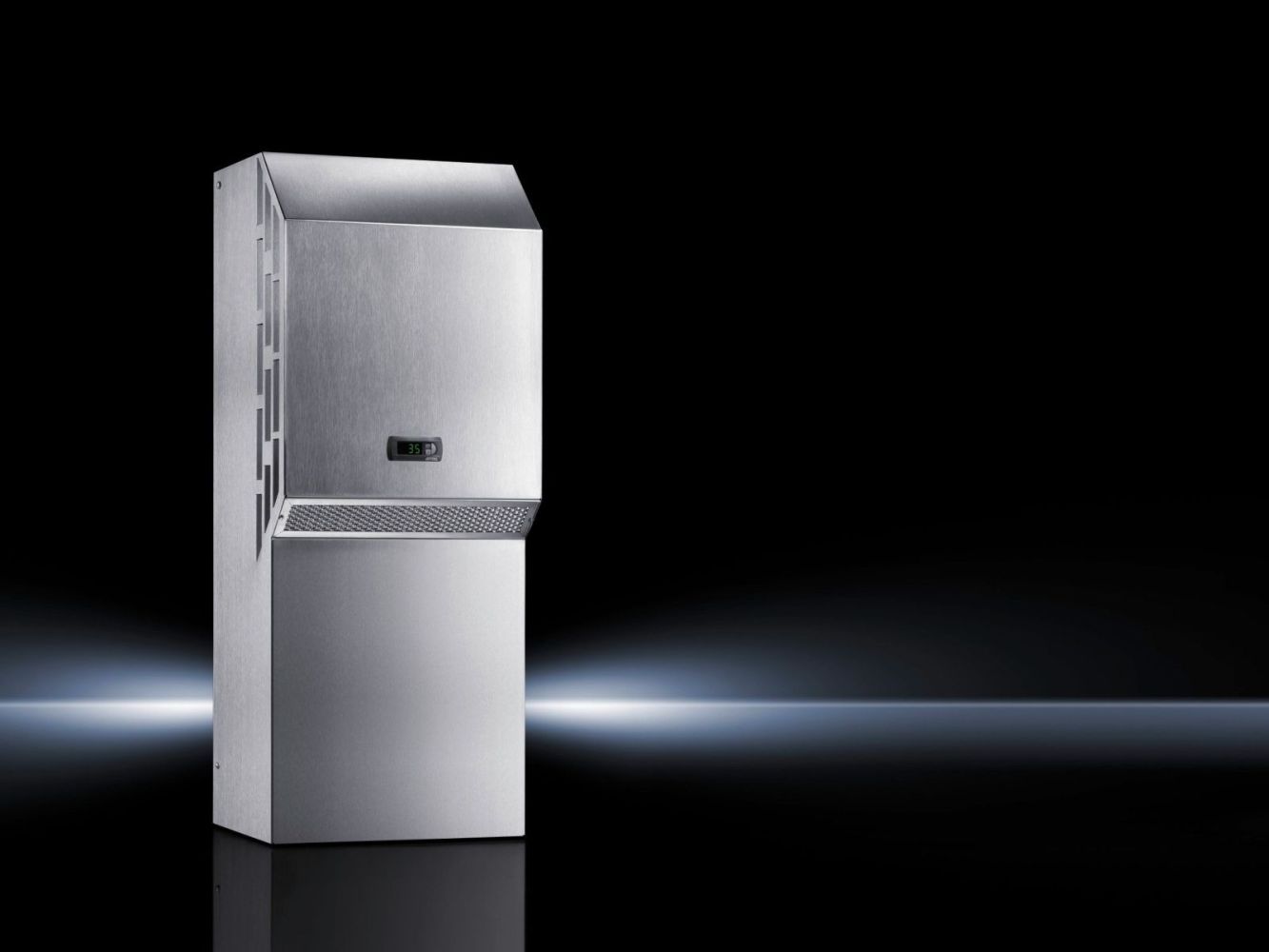

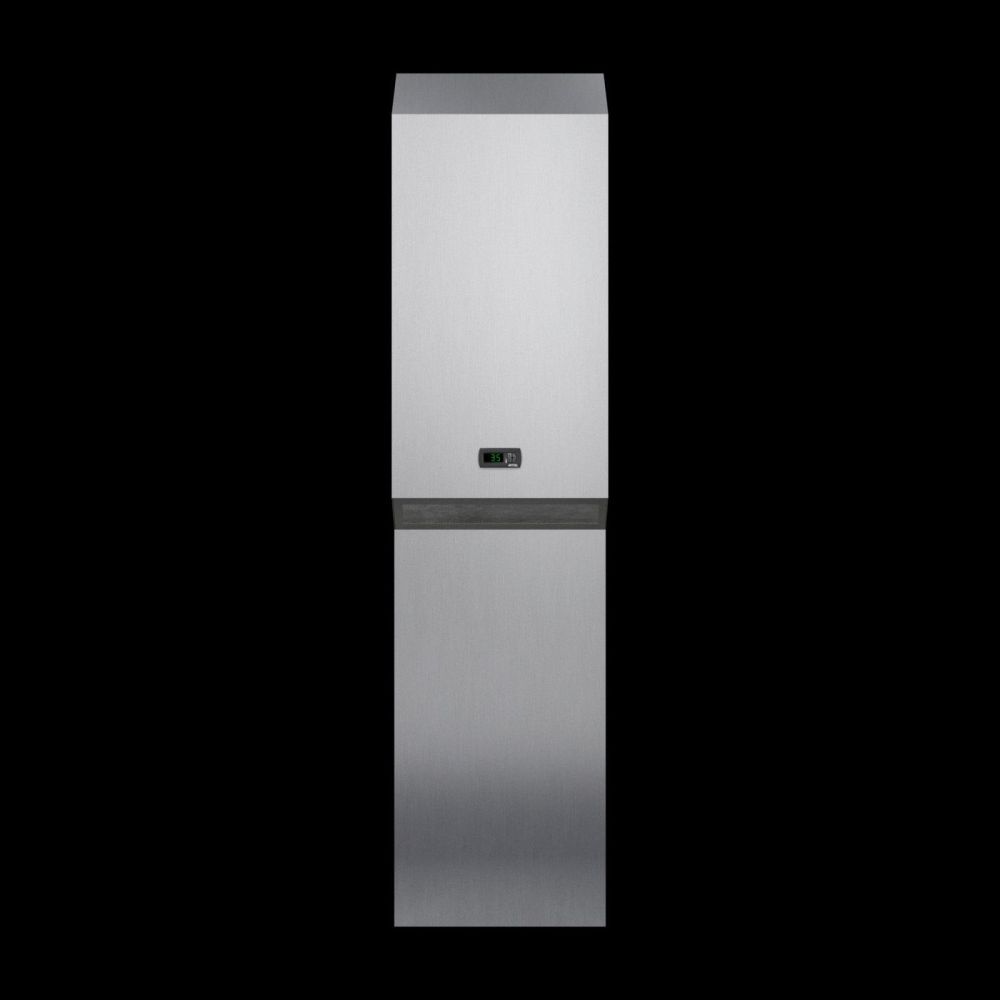

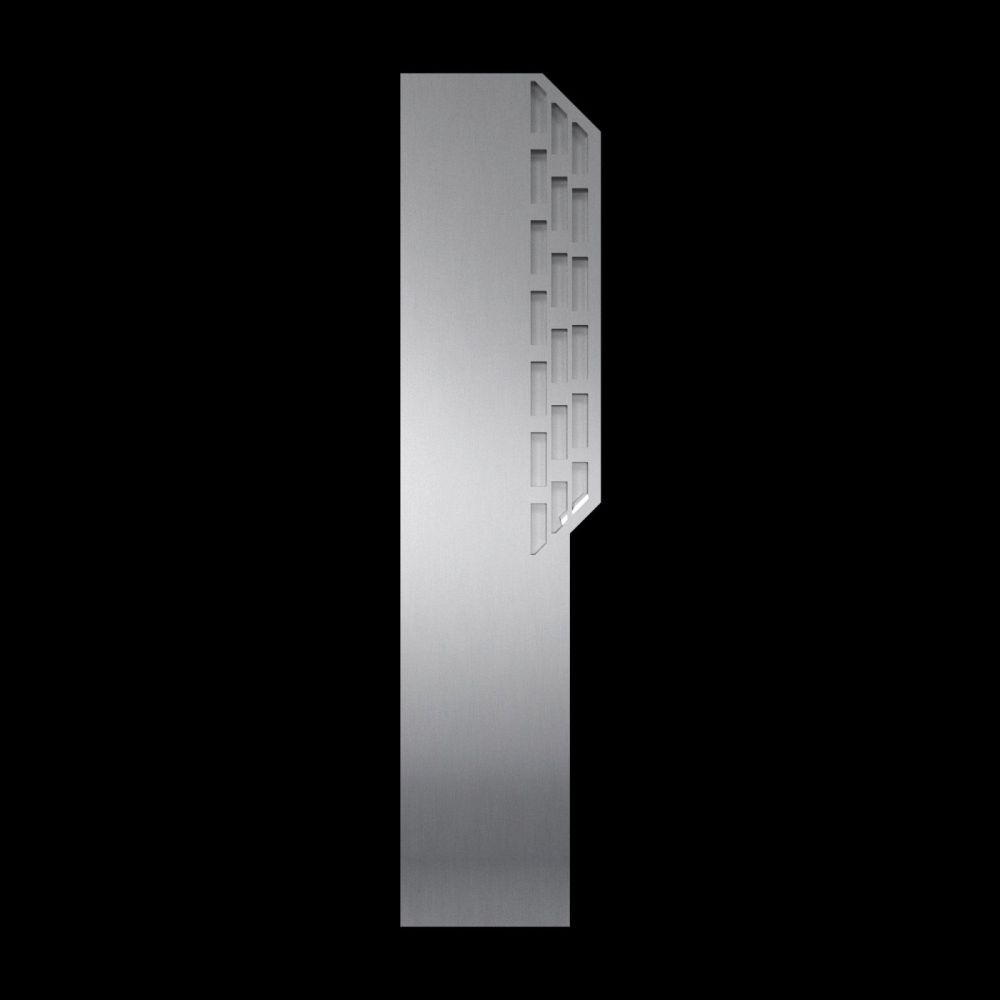

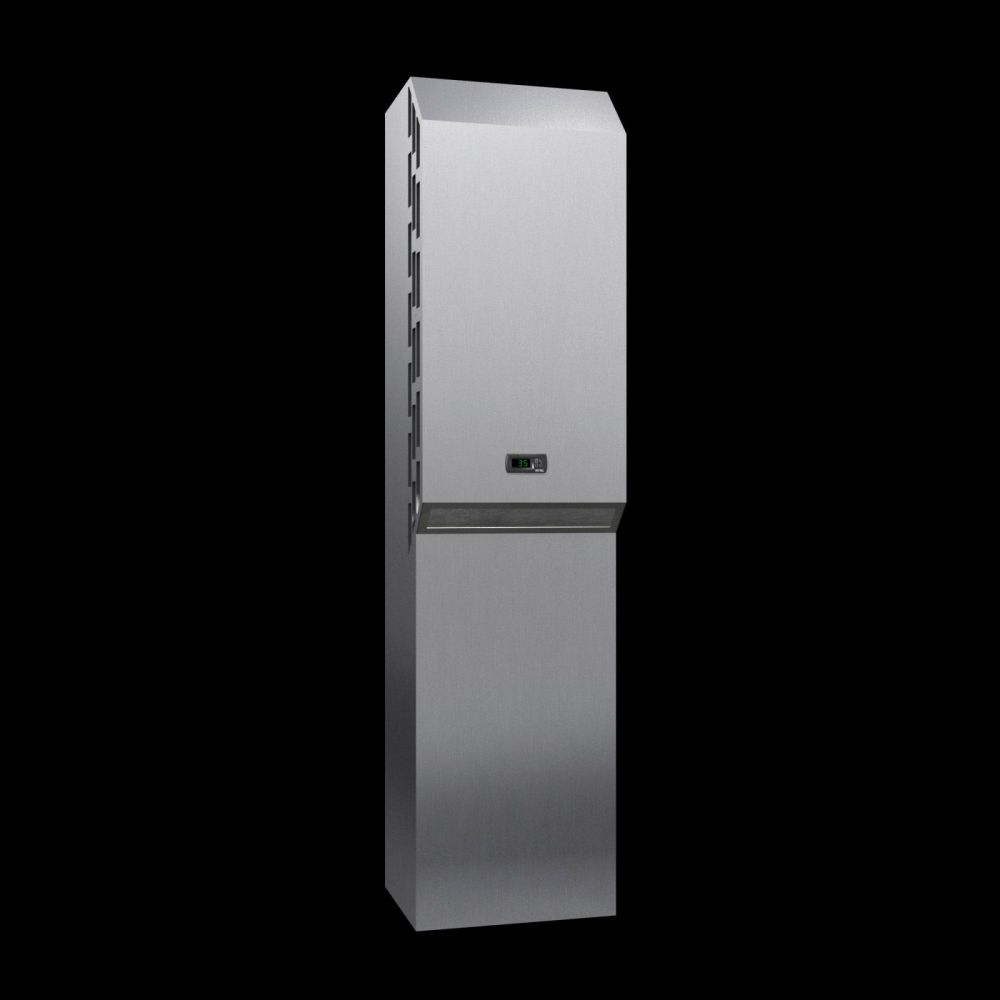

Das Rittal SK 3328544 ist ein Wandanbau-Kühlgerät der Blue e Serie, speziell für die Klimatisierung von Schaltschränken in industriellen Umgebungen entwickelt. Das Gerät verfügt über eine Kühlleistung von bis zu 2,25 kW bei 60 Hz und ist für Betriebsspannungen von 400 V, 3~, 50 Hz sowie 460 V, 3~, 60 Hz ausgelegt. Es ist aus Edelstahl 1.4404 (AISI 316L) gefertigt, was eine hohe Korrosionsbeständigkeit und Langlebigkeit in anspruchsvollen Umgebungen gewährleistet. Die Farbe entspricht RAL 7001, einem neutralen Grauton, der sich in industriellen Anlagen gut integriert. Die Abmessungen betragen 405 mm (Breite) × 1.650 mm (Höhe) × 388 mm (Tiefe), wodurch es sich für Standard-Schaltschrankgrößen eignet.

Einsatzbereiche
Das Kühlgerät ist für den Einsatz in industriellen Anlagen konzipiert, wo eine konstante Temperatur im Schaltschrank erforderlich ist, um die Funktion elektronischer und elektrischer Komponenten zu gewährleisten. Es eignet sich insbesondere für Umgebungen mit hoher Feuchtigkeit, Staub oder chemischen Einflüssen, da es die Schutzart NEMA 4X aufweist. Diese Schutzart garantiert Schutz gegen Spritzwasser, Staub und Korrosion, was es für den Einsatz im Außenbereich oder in feuchten Innenräumen geeignet macht. Die Betriebstemperatur liegt zwischen 10 °C und 50 °C, wobei die Temperaturregelung über einen integrierten e-Comfortcontroller erfolgt, der werkseitig auf +35 °C eingestellt ist. Der Einstellbereich beträgt 20 °C bis 50 °C, sodass die Temperatur an die jeweiligen Anforderungen angepasst werden kann.

Funktionen und Ausstattung im Detail
Dies reduziert die Wartungsaufwand und verhindert das Auftreten von Feuchtigkeit im Schaltschrank. Der Verflüssiger ist mit einer hydrophoben RiNano-Beschichtung versehen, die die Wärmeübertragung verbessert und die Bildung von Kondensat minimiert. Die Anschlussklemmleiste ist steckbar und bereits verdrahtet, was die Installation vereinfacht. Im Lieferumfang sind zudem eine Bohrschablone und Befestigungsmaterial enthalten, um eine schnelle und sichere Montage zu ermöglichen.

Technik verständlich erklärt
Die Kühlleistung wird nach DIN EN 14511 gemessen und beträgt bei 50 Hz und L35-Betrieb 2,05 kW, bei 60 Hz 2,25 kW. Die Luftleistung beträgt im Außen- und Innenkreislauf jeweils 900 m³/h, was eine effiziente Luftzirkulation im Schaltschrank gewährleistet. Die Energieeffizienz wird durch den Energy Efficiency Ratio (EER) beschrieben, der bei 50 Hz 2,25 und bei 60 Hz 1,95 beträgt. Dies zeigt, dass das Gerät bei 50 Hz eine höhere Effizienz aufweist. Das Kältemittel R-513A wird verwendet, das ein Global Warming Potential (GWP) von 631 aufweist und eine Menge von 0,9 kg im Gerät enthalten ist. Das CO₂-Äquivalent beträgt 0,57 t. Die maximale Betriebsdruckbelastung beträgt 28 bar, was die Sicherheit des Systems unter hohen Druckbelastungen gewährleistet. Die Bemessungsströme liegen bei 2,2 A (50 Hz) und 2,4 A (60 Hz), der maximale Anlaufstrom beträgt 4,8 A (50 Hz) bzw. 5,5 A (60 Hz). Die Vorsicherung ist ein Motorschutzschalter mit einem Nennwert von 6,3 bis 10 A.

Kompatibilität und Zubehör
Das Kühlgerät ist vernetzbar über das IoT Interface, wobei der Blue e IoT Adapter für Kühlgeräte ab 500 W Kühlleistung mit e-Comfortcontroller erforderlich ist. Dies ermöglicht die Überwachung und Steuerung des Geräts über industrielle Netzwerke. Zusätzlich sind passende Zubehörteile verfügbar, wie das SK Master/Slave-Kabel für das SK-Bus-System, die SK Luftumlenkung für SK 3328/3329, sowie Türpositionsschalter und Auflaufrollen für TS, SE, PC oder VX. Diese Komponenten unterstützen die Integration in bestehende Schaltschrank-Systeme und erweitern die Funktionalität.

Montage und Installation
Die Wandmontage erfolgt mittels der im Lieferumfang enthaltenen Bohrschablone und Befestigungsmaterial. Die Anschlussklemmleiste ist bereits verdrahtet und steckbar, was die elektrische Verbindung vereinfacht. Die Schutzart IP 34 (Außenkreislauf) und IP 34 (Innenkreislauf) nach EN 60 529 gewährleistet, dass das Gerät auch in feuchten oder staubigen Umgebungen sicher betrieben werden kann.

Vorteile im Betrieb
Das Rittal SK 3328544 bietet eine zuverlässige und energieeffiziente Klimatisierung für Schaltschränke. Die integrierte elektrische Kondensatverdunstung reduziert Wartungsaufwand, während die hydrophobe RiNano-Beschichtung die Wärmeübertragung optimiert. Die Schutzart NEMA 4X macht das Gerät für den Einsatz in anspruchsvollen Umgebungen geeignet. Die Vernetzungsfähigkeit über das IoT Interface ermöglicht eine zentrale Überwachung und Steuerung, was die Betriebssicherheit erhöht. Die robuste Edelstahlkonstruktion sorgt für eine lange Lebensdauer und hohe Zuverlässigkeit in industriellen Anwendungen.
