Rittal 3305518 RTT Blue e cooling unit wall-mounted NEMA 3R/4, 1600 W Com content_copy

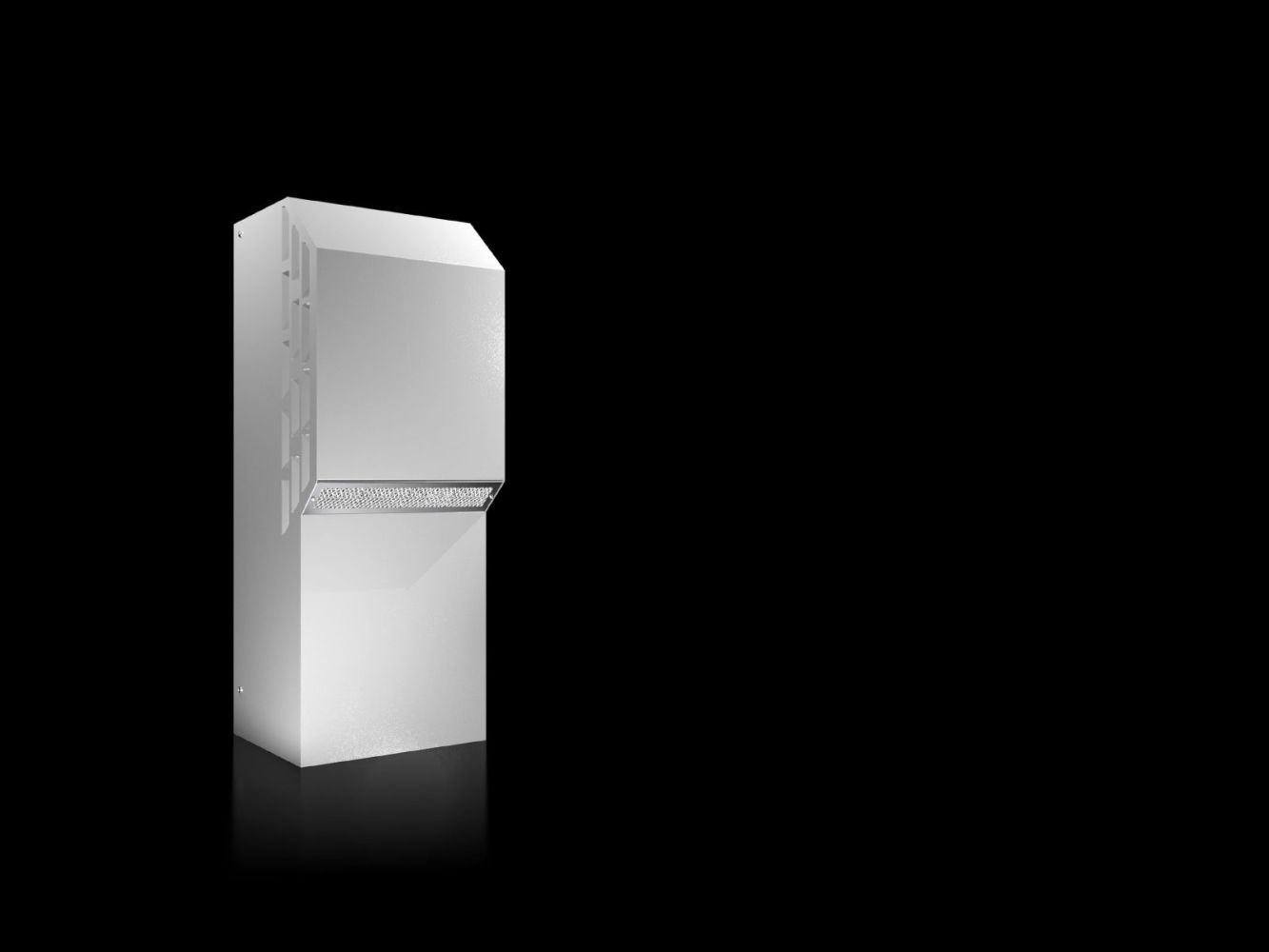

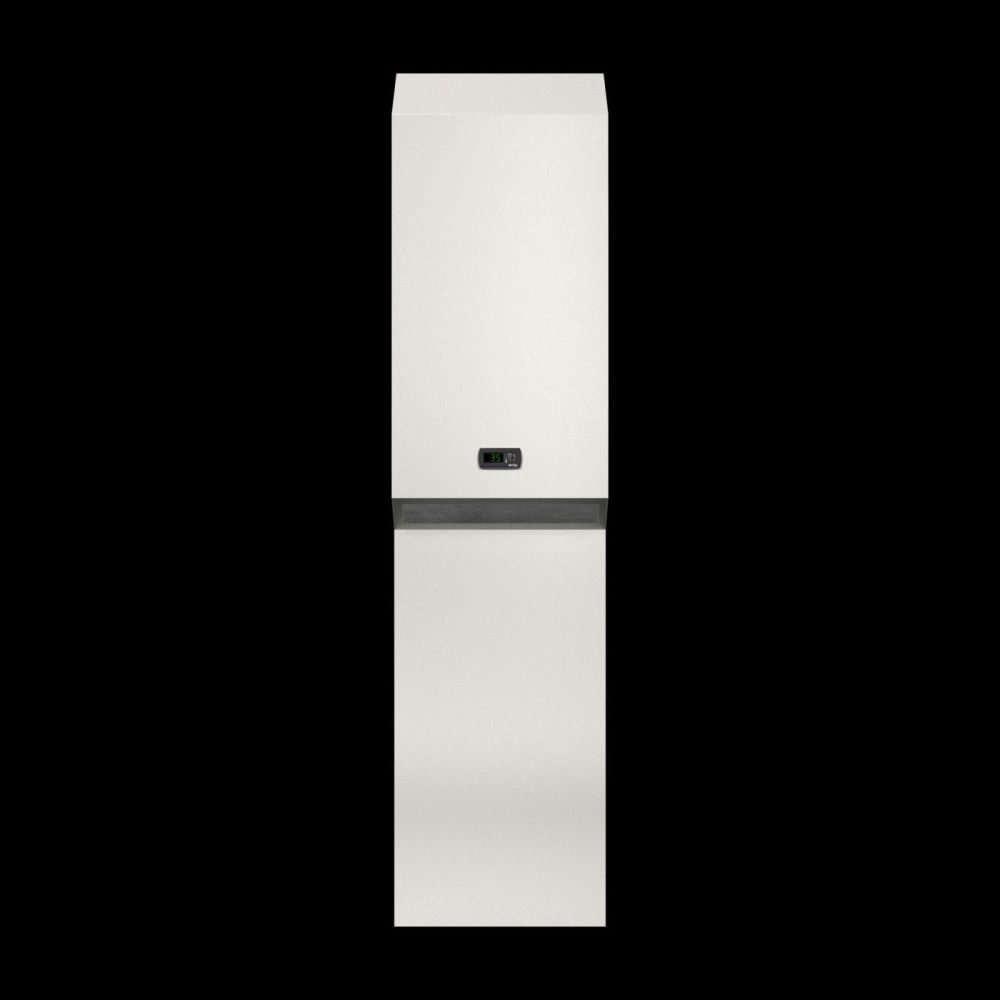

Das Rittal SK 3305518 ist ein Wandanbau-Kühlgerät der Blue e Serie, speziell für die Klimatisierung von Schaltschränken und industriellen Gehäusen konzipiert. Es verfügt über eine Gesamtkühlleistung von bis zu 1,73 kW bei 60 Hz und ist für Betriebsspannungen von 115 V, 1~, 50/60 Hz ausgelegt. Das Gerät wird aus Stahlblech gefertigt und hat eine Farbgebung nach RAL 7035. Die Abmessungen betragen 405 mm (Breite) × 1.020 mm (Höhe) × 358 mm (Tiefe). Es ist für den Einsatz im Außenbereich geeignet, da es die Schutzart UL Type 3R/4 und UL Type 12 erfüllt, was Wandmontage und Außeneinsatz unter schmutz- und wasserbelasteten Bedingungen ermöglicht. Die Schutzart IP nach EN 60 529 beträgt IP 34 für den Außenkreislauf und IP 34 für den Innenkreislauf, was Staub- und Spritzwasserschutz gewährleistet.

Einsatzbereiche
Das Kühlgerät ist für industrielle Anwendungen in Schaltschränken, Steuer- und Verteilungsschränken sowie in Umgebungen mit erhöhter Temperaturbelastung vorgesehen. Es eignet sich besonders für Anlagen, die im Außenbereich montiert sind, wo hohe Umgebungstemperaturen und Feuchtigkeit auftreten können. Die integrierte elektrische Kondensatverdunstung sorgt dafür, dass Kondenswasser im Inneren des Schaltschranks nicht anfällt, was die Funktionalität und Lebensdauer der elektronischen Komponenten erhöht. Die Betriebstemperaturbereich reicht von -20 °C bis +50 °C, wobei der Kompressor ab +10 °C Umgebungstemperatur aktiv wird. Im Bereich von -20 °C bis +10 °C arbeitet lediglich der Innenlüfter, um eine Kühlung ohne Kompressorbetrieb zu ermöglichen.

Funktionen und Ausstattung im Detail

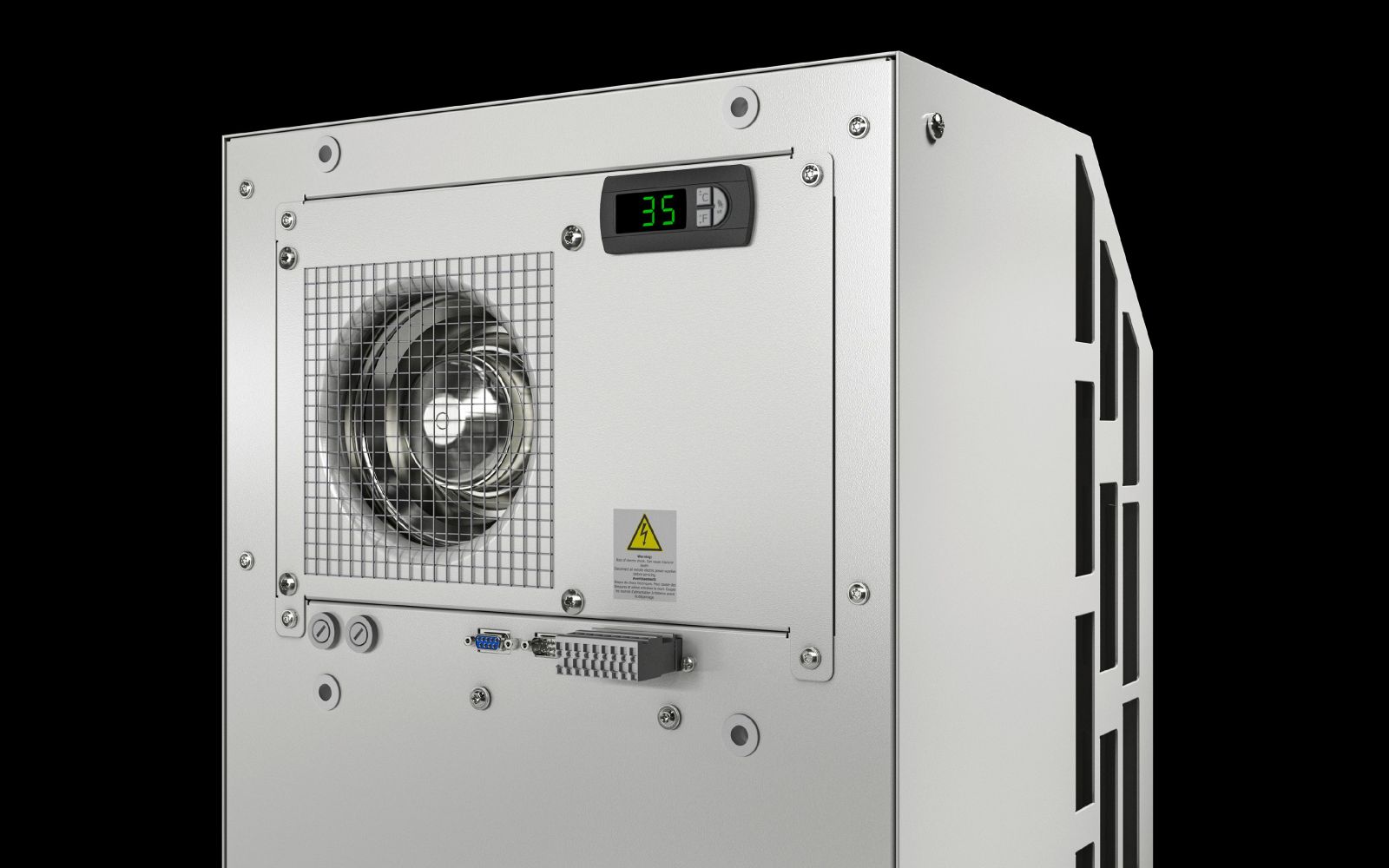

Das Gerät verfügt über einen integrierten e-Comfortcontroller, der werkseitig auf +35 °C eingestellt ist und den Temperaturbereich von 20 °C bis 50 °C abdeckt. Die Temperaturregelung erfolgt automatisch, wodurch eine konstante Innentemperatur im Schaltschrank gewährleistet wird. Der Verflüssiger ist mit einer hydrophoben RiNano-Beschichtung versehen, was die Ableitung von Kondenswasser verbessert und die Lebensdauer des Geräts erhöht. Das Kühlgerät ist anschlussfertig verdrahtet mit einer steckbaren Anschlussklemmleiste, was die Montage vereinfacht. Im Lieferumfang sind zudem eine Bohrschablone und Befestigungsmaterial enthalten, um eine sichere Wandmontage zu ermöglichen.

Technik verständlich erklärt
Das Kühlgerät nutzt das Kältemittel R-513A mit einem Global Warming Potential (GWP) von 631 und einer Menge von 0,61 kg. Die CO₂-Äquivalente betragen 0,38 t. Die Energieeffizienz wird durch den Energy Efficiency Ratio (EER) beschrieben, der bei 50 Hz 1,83 und bei 60 Hz 1,79 beträgt. Die Luftleistung beträgt im Außenkreislauf 805 m³/h und im Innenkreislauf 585 m³/h, was eine effiziente Luftzirkulation im Schaltschrank gewährleistet. Die Nennleistung (Pel) liegt je nach Betriebsbedingung zwischen 0,87 kW und 1,0 kW. Der zulässige Betriebsdruck beträgt 28 bar, und die Vorsicherung ist als Trafoschutzschalter mit 14 bis 20 A ausgeführt.

Kompatibilität und Zubehör
Das Kühlgerät ist vernetzbar über das IoT Interface mittels des Blue e IoT Adapters, wodurch eine Überwachung und Steuerung über digitale Systeme möglich wird. Dies ist besonders für Anwendungen mit IoT-Integration relevant. Passendes Zubehör umfasst unter anderem die SK Luftumlenkung für SK 3304/3305, Türpositionsschalter, Transportösen sowie das SK Master/Slave-Kabel für SK-Bus-Systeme. Diese Komponenten ermöglichen eine erweiterte Steuerung und Integration in bestehende Schaltschrank-Systeme.

Montage und Installation
Die Montage erfolgt an einer Wand, wobei die Bohrschablone und das Befestigungsmaterial im Lieferumfang enthalten sind. Die Anschlussklemmleiste ist steckbar, was eine schnelle und sichere Elektroinstallation ermöglicht. Die Wandmontage erfordert einen ausreichenden Abstand zum Schaltschrank, um eine freie Luftzirkulation zu gewährleisten. Die Luftleistung im Innenkreislauf von 585 m³/h sorgt für eine ausreichende Kühlung des Schaltschrankinneren.

Vorteile im Betrieb
Das Kühlgerät bietet eine hohe Energieeffizienz, insbesondere bei Betrieb in der L35 L35-Kategorie, wo der EER-Wert über 1,8 liegt. Die integrierte elektrische Kondensatverdunstung verhindert das Anfallen von Kondenswasser, was die Zuverlässigkeit der elektronischen Baugruppen erhöht. Die Schutzart UL Type 3R/4 und IP 34 für den Innenkreislauf ermöglichen den Einsatz in rauen Umgebungen. Die werkseitige Einstellung des e-Comfortcontrollers auf +35 °C sorgt für eine zuverlässige Temperaturregelung ohne zusätzliche Eingriffe. Die Vernetzungsfähigkeit über das IoT Interface eröffnet Möglichkeiten für Fernüberwachung und -steuerung, was für moderne Industrieanlagen von Vorteil ist.
