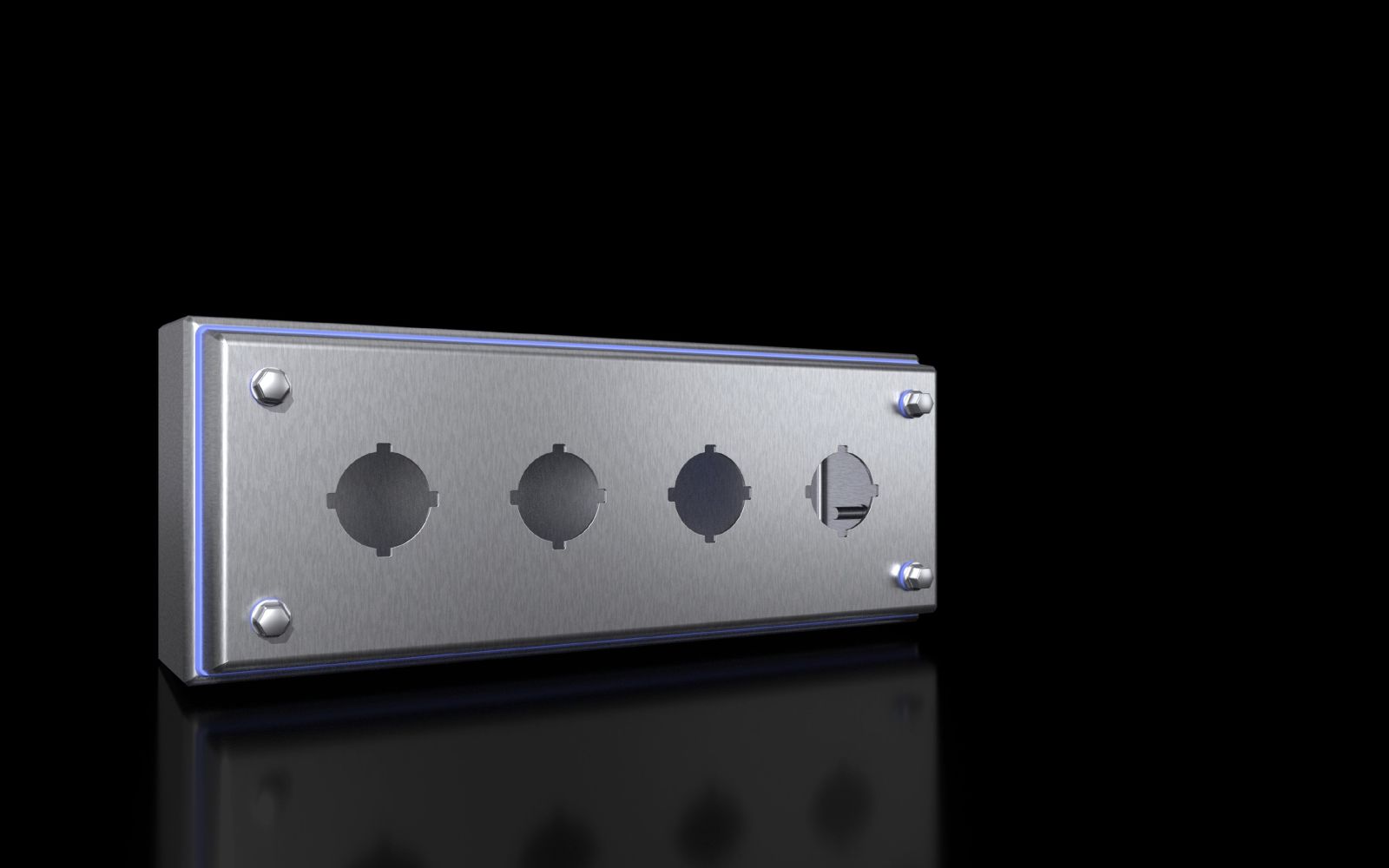

Rittal 1684630 HD pushbutton housing, stainless steel 1.4301, 4 pushbuttons 30.5 mm content_copy

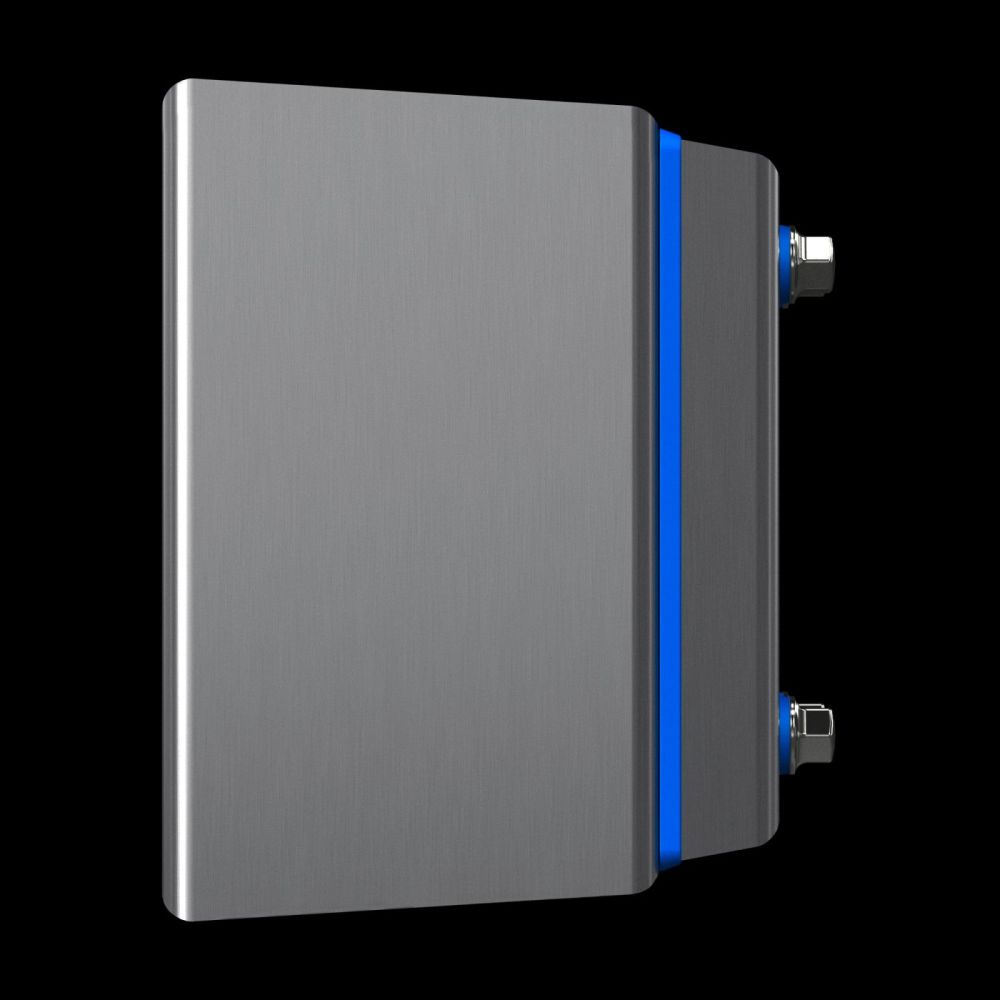

Das Rittal HD 1684630 ist ein Tastergehäuse im Hygienic Design, ausgeführt aus Edelstahl 1.4301 (AISI 304) mit einer Wandstärke von 1,5 mm. Es ist speziell für den Einsatz in der Nahrungs- und Genussmittelindustrie konzipiert, wo hohe Anforderungen an Reinigbarkeit, Korrosionsbeständigkeit und Hygiene gelten. Das Gehäuse verfügt über eine strichgeschliffene Oberfläche mit einem Korn 400 und einer Rautiefe unter 0,8 µm, was eine effiziente Reinigung ermöglicht. Die Dichtung aus Silikon ist blau eingefärbt (RAL 5010) und konform zur FDA-Richtlinie 21 CFR 177.2600, was die Verwendung in Lebensmittelumgebungen zulässt. Die Gehäuseneigung beträgt 3° nach vorne, um eine bessere Bedienbarkeit und Reinigung zu gewährleisten.

Einsatzbereiche
Das Tastergehäuse ist für den Einsatz in Umgebungen mit hohen Hygieneanforderungen vorgesehen, insbesondere in der Lebensmittelverarbeitung, der Getränkeindustrie und der pharmazeutischen Produktion. Die spaltfreie Konstruktion und die rutschfeste Oberfläche verhindern die Ansammlung von Schmutz und Bakterien. Die Schutzart IP 66 und IP X9 nach IEC 60 529 gewährleistet einen hohen Schutz gegen Staub und Wasser, einschließlich Hochdruckreinigung. Die NEMA-Schutzarten umfassen NEMA 1, 3, 3X, 4, 4X, 12 und 13, was die Verwendung in feuchten, staubigen oder chemisch belasteten Umgebungen ermöglicht. Die Type rating nach UL 50E umfasst Type 1, 3, 3X, 4, 4X, 12 und 13, was die Zulassung für verschiedene industrielle Anwendungen in den USA und Kanada bestätigt.

Funktionen und Ausstattung im Detail
Das Gehäuse ist rundum geschlossen und verfügt über einen Deckel mit vier vorgefertigten Tasterausschnitten mit einem Durchmesser von 30,5 mm. Die Verschlüsse bestehen aus hygienegerechten Sechskant-Schnellverschlüssen aus Edelstahl, die eine sichere und schnelle Montage ermöglichen. Die Anzahl der Verschlüsse beträgt vier, wodurch eine stabile Verriegelung des Deckels gewährleistet ist. Die Dichtung sorgt für einen dichten Abschluss zwischen Gehäuse und Deckel, wodurch die Schutzfunktion gegen Staub und Flüssigkeiten aufrechterhalten wird.

Technik verständlich erklärt
Die Schutzart IP 66 bedeutet, dass das Gehäuse vollständig staubdicht ist und gegen starkes Spritzwasser geschützt ist, auch bei einem direkten Strahl aus einem Wasserstrahl. IP X9 bezieht sich auf den Schutz gegen Hochdruckreinigung, was für die Reinigung in Lebensmittelumgebungen entscheidend ist. Die IK08-Bewertung zeigt, dass das Gehäuse gegen mechanische Einwirkungen wie Stöße oder Erschütterungen mit einer Energie von bis zu 5,3 J widerstandsfähig ist. Die Materialwahl aus Edelstahl 1.4301 gewährleistet eine hohe Korrosionsbeständigkeit, insbesondere in feuchten oder chemisch belasteten Umgebungen.

Kompatibilität und Zubehör
Zum Einsatz mit dem HD 1684630 stehen verschiedene Zubehörteile zur Verfügung, darunter Wandabstandshalter HD mit einem Abstand von 50 mm, die eine bessere Luftzirkulation und Zugänglichkeit ermöglichen. Erdungsbänder M6-M6 mit einem Querschnitt von 10 mm² und einer Länge von 200 m sind ebenfalls verfügbar, um eine sichere Erdung zu gewährleisten. SZ Druckausgleichsstopfen aus Edelstahl 1.4305 können verwendet werden, um Druckausgleich in geschlossenen Systemen zu ermöglichen.

Montage und Installation
Die Montage erfolgt über die vier integrierten Sechskant-Schnellverschlüsse, die eine schnelle und sichere Befestigung des Deckels ermöglichen. Die vorgefertigten Tasterausschnitte erleichtern die Installation von Bedienelementen. Die Abmessungen betragen vorne 100 mm (Breite) und 280 mm (Höhe), hinten 122 mm (Breite) und 302 mm (Höhe), mit einer Tiefe von 90 mm. Das Rastermaß beträgt 60 mm, was eine standardisierte Montage ermöglicht. Die Lieferung erfolgt mit dem Gehäuse, dem Deckel, der Dichtung und den Verschlussschrauben.

Vorteile im Betrieb
Das Hygienic Design ermöglicht eine einfache und gründliche Reinigung, was die Hygienevorschriften in der Lebensmittelindustrie erfüllt. Die hohe Korrosionsbeständigkeit des Edelstahls sorgt für eine lange Lebensdauer, auch in feuchten oder aggressiven Umgebungen. Die Schutzarten IP 66 und IP X9 sowie die IK08-Bewertung gewährleisten eine hohe Zuverlässigkeit und Sicherheit. Die integrierten Tasterausschnitte und die schnellen Verschlüsse reduzieren die Montagezeit und erleichtern die Wartung.
