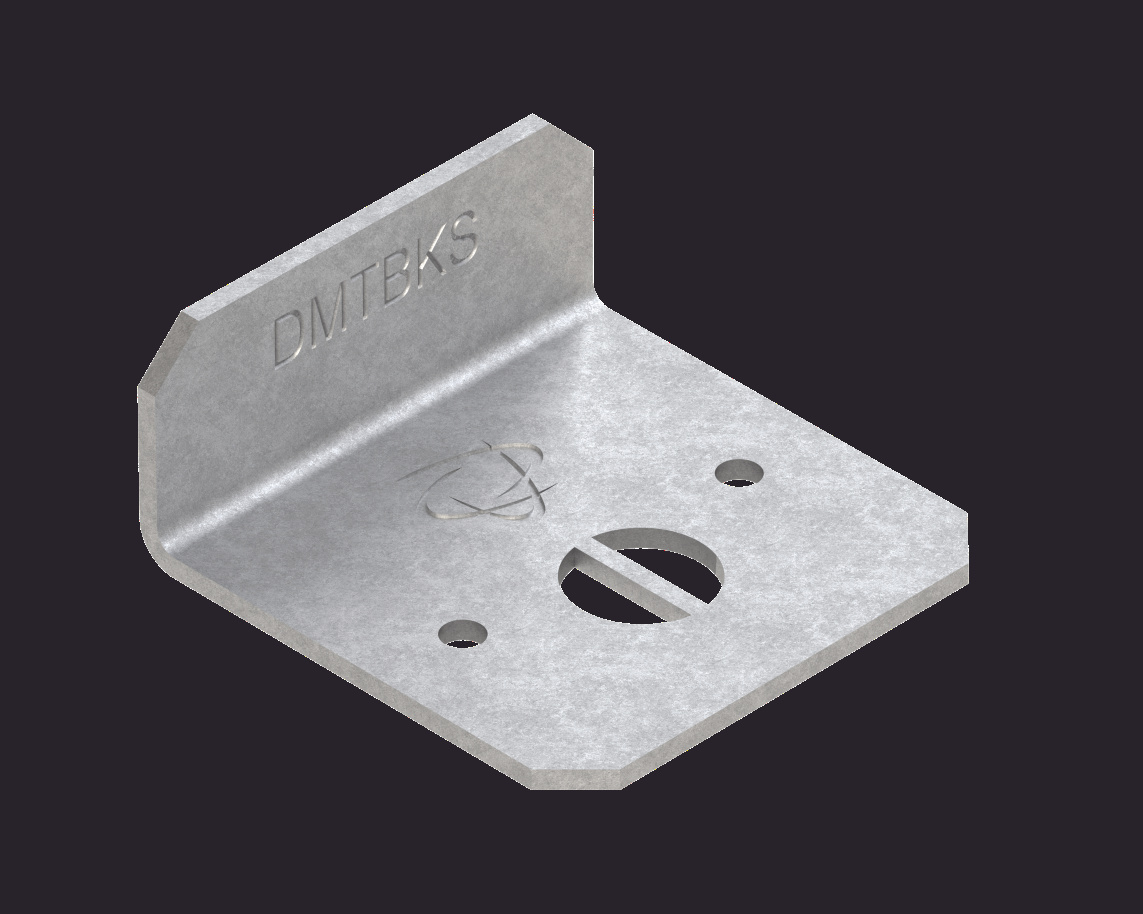

Niedax DMTBKS50.22S DMTBKS 50.22 S rotating latch mounting tool BKS cover t=2 content_copy

Drehriegel-Montage-Tool, asymmetrischer Winkel, zur Verwendung bei der Drehriegelmontage ohne zusätzlichen Schraubendreher in horizontaler Position des Deckels sowie als Markierungshilfe für alle 3 m langen Deckel ohne vorgeprägte Lochspuren im BKS System. Drehriegelmontage an RDRS ...-2.0 Deckel mit vorgeprägte Lochspuren im BKS System 1. Deckel mit der Oberseite nach unten waagerecht ablegen. 2. Zur Drehriegelmontage den Flachrundkopf der Schraube in die mittige Aussparung einlegen, den Deckel leicht anheben, das Schraubengewinde durch die Ausbrechöffnung des Deckels durchführen und die kurze Seite des Winkels an die Aussenseite des Deckelumbugs anlegen. 3. Die Drehriegelplatte mit der Mutter aufschrauben und mit einem Steckschlüssel befestigen, sodass der Drehriegel noch drehbar bleibt. Das Montage-Tool bleibt definiert am Deckel bis zur vollständigen Befestigung. Verwendungsbeschreibung zum Nachrüsten der Drehriegel für alle 3 m langen Deckel ohne vorgeprägte Lochspuren im BKS System. 1. Deckel mit der Oberseite nach unten waagerecht ablegen. Die kurze Seite des Drehriegel-Montage-Tools an die Innenseite des Deckelumbugs anlegen. 2. Mit einem Gliedermaßstab den Abstand zur Querschnittkante des Deckels nehmen und mit einem Filzstift in der Bohrung (Ø 4 mm) markieren. Auf der gegenüberliegenden Innenseite genauso verfahren. Bei Verwendung des Drehriegel-Montage-Tools entfällt das Messen der Seitenrandabstände der Drehriegelposition. 3. Beide Markierungen mit Ø 9 mm abbohren. Zur Drehriegelmontage den Flachrundkopf der Schraube in die mittige Aussparung einlegen, den Deckel leicht anheben, das Schraubengewinde durch die Bohrung Ø 9 mm des Deckels durchführen und die kurze Seite des Winkels an die Aussenseite des Deckelumbugs anlegen. 4. Die Drehriegelplatte mit der Mutter aufschrauben und mit einem Steckschlüssel befestigen, sodass der Drehriegel noch drehbar bleibt. Das Montage-Tool bleibt definiert am Deckel bis zur vollständigen Befestigung. Verwendung für : Deckel RDRS ...-2.0 RDS ..., RDSRSL ..., RDSRS ..., RDVS ..., RDVRSL ..., RDVSRS ... Abmessungen (ca. Maße) Höhe H x Breite B x Länge L : 22 x 50 x 50 mm Materialstärke t : 2 mm Markierungslochungen : 2 x Ø 4 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

The item price shown refers to 10 pieces Niedax DMTBKS50.22S
