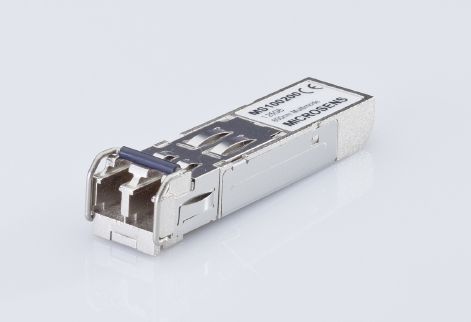

Microsens Mini-GBIC, 10GBE, 10G SONET/SDH, SFP+, MS100704D

Produktbeschreibung:

Das Small Form Factor Pluggable (SFP+) ist ein modernes, austauschbares Transceivermodul, das speziell für den Einsatz in leistungsstarken Netzwerkkomponenten entwickelt wurde. Dank seiner kompakten Bauform ermöglicht es eine hohe Portdichte pro Linienkarte und ist damit ideal für anspruchsvolle Netzwerkinfrastrukturen geeignet. SFP+-Module sind vollständig kompatibel mit 10G-Netzwerksteckplätzen und unterstützen eine Bandbreite von bis zu 11,1 GBit/s. Sie bieten eine flexible Konfigurationsmöglichkeit für moderne Netzwerke, einschließlich Unterstützung für 10 Gigabit Ethernet, 8 Gigabit Fibre Channel und STM-64.

Das Hot-Swap-Design erlaubt den Austausch oder die Installation von SFP+-Modulen im laufenden Betrieb, ohne den Netzwerkverkehr zu beeinträchtigen. Je nach Anwendungsfall sind die Module für Multimode-, Singlemode- oder Simplex-Kabel verfügbar. Standards wie das Multi Source Agreement (MSA) und SFF-8472 garantieren einen einheitlichen Aufbau sowie optionale Digitaldiagnosefunktionen (DDM), die eine präzise Überwachung der optischen Verbindung ermöglichen.

Technische Spezifikationen:

Typen und Medien:

• Unterstützt Multimode- und Singlemode-Fasern
• LC-Duplex-Stecker für stabile Verbindungen
• Digital Diagnostic Monitoring (DDM) zur Überwachung von Parametern wie Signalstärke und Temperatur
• Hot-Swap-fähig für einfache Installation und Austausch

Technische Daten:

• Bandbreite: 8,5 GBit/s bis 11,1 GBit/s
• Reichweite:
- Multimode: 220 m bis 300 m
- Singlemode: 10 km bis 80 km

• Wellenlängen:
- Multimode: TX/RX bei 850 nm oder 1310 nm
- Singlemode: TX/RX bei 1310 nm oder 1550 nm

• Betriebstemperatur:
- Standardmodelle: 0°C bis +70°C
- Modelle mit erweitertem Temperaturbereich: -40°C bis +85°C

• Powerbudget: Zwischen 3,5 dB und 23 dB (modellabhängig)
• Protokolle: 10 Gigabit Ethernet, STM-64
• Lasertypen:
- Multimode: VCSEL oder FP
- Singlemode: DFB oder EML


Sicherheitsinformationen:

Faseroptische Komponenten emittieren sichtbares und unsichtbares Licht, das irreversible Augenschäden verursachen kann. Um Verletzungen zu vermeiden:

• Niemals direkt in optische Ausgänge blicken (Gefahr von Blendung).
• Nicht genutzte optische Anschlüsse mit Schutzkappen abdecken.
• Die Verbindung erst nach Abschluss aller Verbindungen aktivieren.

Die verwendeten aktiven Laserkomponenten entsprechen den Anforderungen der Laserklasse 1.

Bestellinformationen:

Multimode-Modelle:

• MS100700D: SFP+ 10G Transceiver SR, Multimode 850 nm, DDM, LC, Reichweite 300 m, Betriebstemperatur 0°C bis +70°C
• MS100700DX: Mit erweitertem Temperaturbereich (-40°C bis +85°C)
• MS100701D: SFP+ 10G Transceiver LRM, Multimode 1310 nm, DDM, LC, Reichweite 220 m

Singlemode-Modelle:

• MS100702D: SFP+ 10G Transceiver LR, Singlemode 1310 nm, DDM, LC, Reichweite 10 km
• MS100702DX: Mit erweitertem Temperaturbereich (-40°C bis +85°C)
• MS100704D: SFP+ 10G Transceiver ER, Singlemode 1550 nm, DDM, LC, Reichweite 40 km
• MS100706D: SFP+ 10G Transceiver ZR, Singlemode 1550 nm, DDM, LC, Reichweite 80 km

Die SFP+-Module sind die ideale Lösung für skalierbare, leistungsstarke Netzwerke, die höchste Zuverlässigkeit und Flexibilität erfordern.

Product Description:

The Small Form Factor Pluggable (SFP+) is a modern, interchangeable transceiver module designed for use in high-performance network components. Its compact design enables high port density per line card, making it ideal for demanding network infrastructures. SFP+ modules are fully compatible with 10G network slots and support bandwidths of up to 11.1 GBit/s. They offer flexible configuration options for modern networks, including support for 10 Gigabit Ethernet, 8 Gigabit Fibre Channel, and STM-64.

The hot-swap design allows SFP+ modules to be replaced or installed during operation without interrupting network traffic. Depending on the application, the modules are available for multimode, single-mode, or simplex cables. Standards such as the Multi Source Agreement (MSA) and SFF-8472 ensure standardized construction and optional Digital Diagnostic Monitoring (DDM) for precise monitoring of optical connections.

Technical Specifications:

Types and Media:

• Supports multimode and single-mode fibers
• LC-duplex connector for stable connections
• Digital Diagnostic Monitoring (DDM) for monitoring parameters such as signal strength and temperature
• Hot-swap capability for easy installation and replacement

Technical Details:

• Bandwidth: 8.5 GBit/s to 11.1 GBit/s
• Range:
- Multimode: 220 m to 300 m
- Single-mode: 10 km to 80 km

• Wavelengths:
- Multimode: TX/RX at 850 nm or 1310 nm
- Single-mode: TX/RX at 1310 nm or 1550 nm

• Operating Temperature:
- Standard models: 0°C to +70°C
- Extended temperature models: -40°C to +85°C

• Power Budget: Between 3.5 dB and 23 dB (depending on the model)
• Protocols: 10 Gigabit Ethernet, STM-64
• Laser Types:
- Multimode: VCSEL or FP
- Single-mode: DFB or EML


Safety Information:

Fiber-optic components emit visible and invisible light that can cause irreversible eye damage. To prevent injuries:

• Never look directly into optical outputs (risk of blinding).
• Cover unused optical ports with protective caps.
• Activate connections only after all connections are completed.

The active laser components comply with Laser Class 1 standards.

Order Information:

Multimode Models:

• MS100700D: SFP+ 10G Transceiver SR, Multimode 850 nm, DDM, LC, range 300 m, operating temperature 0°C to +70°C
• MS100700DX: With extended temperature range (-40°C to +85°C)
• MS100701D: SFP+ 10G Transceiver LRM, Multimode 1310 nm, DDM, LC, range 220 m

Single-Mode Models:

• MS100702D: SFP+ 10G Transceiver LR, Single-mode 1310 nm, DDM, LC, range 10 km
• MS100702DX: With extended temperature range (-40°C to +85°C)
• MS100704D: SFP+ 10G Transceiver ER, Single-mode 1550 nm, DDM, LC, range 40 km
• MS100706D: SFP+ 10G Transceiver ZR, Single-mode 1550 nm, DDM, LC, range 80 km

SFP+ modules are the ideal solution for scalable, high-performance networks that require maximum reliability and flexibility.
