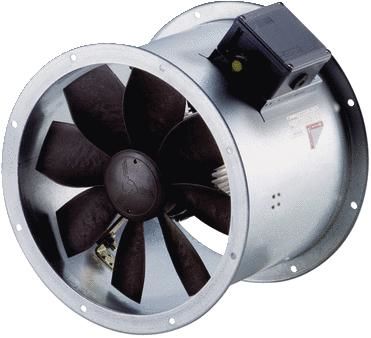

Maico DZR 35/4 BE Ex e axial pipe fan DN350 0086.0707
|
1.971,25 EUR 2.054,25 EUR |
|||||||||||
|
( 2.345,79 EUR incl. VAT ) ≈ £1,693.30 | ≈ $2,259.05 plus delivery charges: 53,00 € |
|||||||||||
| Delivery time from supplier's stock (ca.) 9 workdaysinfo_outline | |||||||||||
| Lieske Part No.: | 694038 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Mfg Part No: | 0086.0707 | ||||||||||
| UPC/EAN: | 4012799867074 | ||||||||||
| Weight: | 0.123 kg | ||||||||||
|
Graduated prices net
|
|||||||||||
Product information for Maico 0086.0707:
- Für Einsatztemperaturen von -40 °C <= Ta <= +60 °C.
Besondere Eigenschaften
- Axial-Rohrventilator, explosionsgeschützt, Medium Gas.
- Explosionsschutz und Zulassungen nach ATEX und IECEx.
- Ex II 2 G Ex eb IIB + H2 T3/T4 Gb X / Ex II 2 G Ex h IIB + H2 T3/T4 Gb X.
- Einsatztemperaturen abhängig von Temperaturklasse: T3 -20 °C <= Ta <= +60 °C, T4 -20 °C <= Ta <= +40 °C.
- Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert.
- MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen.
- Für Zone 1 und 2.
- Zündschutzarten: e - erhöhte Sicherheit und c - konstruktive Sicherheit.
- Schutzart IP 64.
- Für Be- oder Entlüftung umschaltbar.
- Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch - Lochbild nach DIN 24155.
- Zur einfachen und direkten Montage in ein Rohrsystem.
- Einbau in jeder Lage möglich.
Laufrad
- Axiallaufrad aus leitfähigem Kunststoff.
- Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694.
Förderrichtung
- Die Förderrichtung ist gekennzeichnet.
- Standard Abluftbetrieb, Förderrichtung über Motor saugend.
Motor
- Robuster Drehstrommotor mit Kugellager, wartungsfrei.
- Reversierbar.
- Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung.
- Betriebsart S1 (Dauerbetrieb).
- Drehzahlregelung mit Transformator TR... möglich. Ausnahme: DZR 35/2 B Ex...
- Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.
- Als Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen.
Elektrischer Anschluss
- Klemmenkasten am Ventilator montiert, Ex-geschützt, mit Kabelverschraubung.
Sicherheitshinweise
- Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist, z. B. mit Schutzgitter SG.
Artikel:
DZR 35/4 B Ex e- Fördervolumen: 2650 m3/h
- Drehzahl: 1455 1/min
- Laufradtyp: axial
- Drehzahlsteuerbar: ja
- Reversierbarkeit: ja
- Spannungsart: Drehstrom
- Bemessungsspannung: 400 V
- Netzfrequenz: 50 Hz
- Nennleistung: 125 W
- cosphi: 0,36
- INenn: 0,49 A
- Imax bei UNenn: 0,5 A
- Schutzart: IP 64
- Wärmeklasse: F
- Einbaulage: senkrecht / waagerecht
- Material: Stahlblech, verzinkt
- Material Gehäuse: Stahlblech, verzinkt
- Farbe: verzinkt
- Gewicht: 10,6 kg
- Gewicht mit Verpackung: 12,35 kg
- Nennweite: 350 mm
- Breite: 474 mm
- Höhe: 474 mm
- Tiefe: 320 mm
- Breite mit Verpackung: 475 mm
- Höhe mit Verpackung: 480 mm
- Tiefe mit Verpackung: 355 mm
- EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G
- EX-Bezeichnung nach Norm: Ex eb IIB + H2 T3 Gb / Ex h IIB + H2 T3 Gb
- Ta-Umgebungstemperatur: -40 °C <= Ta <= +60 °C
- IA/IN: 3,4
- Zeit tA: 170 sek
- Betriebsart: S1
- PTC DIN 44082: M 130
- EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0103 X, IECEx EPS 19.0019X
- Temperaturklasse: T3
- Wärmeklasse von Isolierstoffen Th. Cl.: 155 (F)
Type: DZR 35/4 B E Ex e
