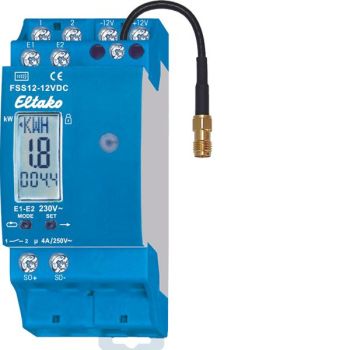

Eltako 30100600 FSS12-12V DC wireless current meter transmitter module content_copy

Funk-Stromzähler-Sendemodul zum Anschluss an die S0-Schnittstelle vieler Wechselstromzähler und Drehstromzähler. Stand-by-Verlust nur 0,5 Watt. Mit Lastabwurfrelais 1 Schließer potenzialfrei 4A/250V und mit austauschbarer Sendeantenne. Bei Bedarf kann eine Funkantenne FA250 oder FAG55E- angeschlossen werden. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36mm breit, 58mm tief. Das Stromzähler-Sendemodul FSS12 wertet die Signale der S0-Schnittstelle eines Stromzählers aus und sendet Funktelegramme mit dem Verbrauch und dem Zählerstand in den ELTAKO-Gebäudefunk zur Auswertung mit dem Controller. Bei Drehstromzählern zusätzlich Sendung der Information über Hochtarif HT bzw. Niedertarif NT, sofern die E1/E2-Klemmen eines Drehstromzählers mit E1/E2 des FSS12 verbunden sind. Mit frei wählbarer Impulsrate. Die 12V DC-Stromversorgung erfolgt mit einem nur 1 Teilungseinheit breiten Weitbereichs-Schaltnetzteil WNT15-12VDC/24W . Ist das Relais des FSS12 eingeschaltet, werden 0,6 Watt benötigt. Das Einstell- und Anzeige-Display ist in 3 Felder aufgeteilt: Feld 1: Normalanzeige ist die Maßeinheit des soeben angezeigten Zählerstandes in Feld 3. Dies sind alle 4 Sekunden im Wechsel entweder Kilowattstunden kWh (hier Anzeige KWH) oder Megawattstunden MWh (hier Anzeige MWH). Ergänzt wird die Anzeige in Feld 1 mit einem nachstehen +, sofern die Niedertarifinformation an E1/E2 anliegt. Feld 2: Momentanwert des Stromverbrauchs (Wirkleistung) in Watt (W) bzw. Kilowatt (kW). Der Anzeigepfeil links im Feld 1 zeigt die automatische Umschaltung von 0 bis 99W in 0,1 bis 65kW an. Feld 3: Normalanzeige ist der Zählerstand. Alle 4 Sekunden im Wechsel werden die 3 Vorkomma­stellen und 1 Nachkommastelle von 0,1 bis 999,9kWh sowie die weiteren 1 bis 3 Vorkommastellen von 0 bis 999MWh gezeigt. Bei frei gewählten Impulsraten, deren letzte Stelle nicht 0 ist, wird der Zählerstand ohne Nachkommastelle in 1kWh-Schritten angezeigt. Funktelegramme: Maximal alle 130 Sekunden wird ein Leistungstelegramm gesendet und die Anzeige aktualisiert. Sonst wird innerhalb von 20 Sekunden ein Telegramm gesendet, wenn sich die Leistung um mindestens 10 Prozent geändert hat. Eine Änderung zwischen HT und NT und eine Zählerstandsveränderung werden sofort gesendet. Ein Gesamt-Telegramm mit Zählerstand HT, Zählerstand NT und Leistung wird 20 Sekunden nach dem Zuschalten der Stromversorgung und danach alle 10 Minuten gesendet. Einstellungen mit den Tasten MODE und SET gemäß Bedienungsanleitung.
