DRAGINO RS485-LB-EU868 Converter · RS485 to LoRaWAN Converter · content_copy

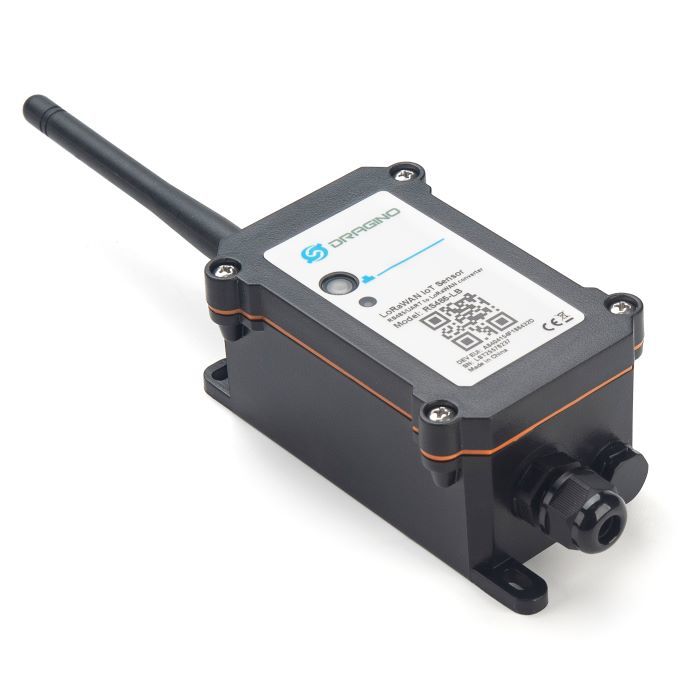

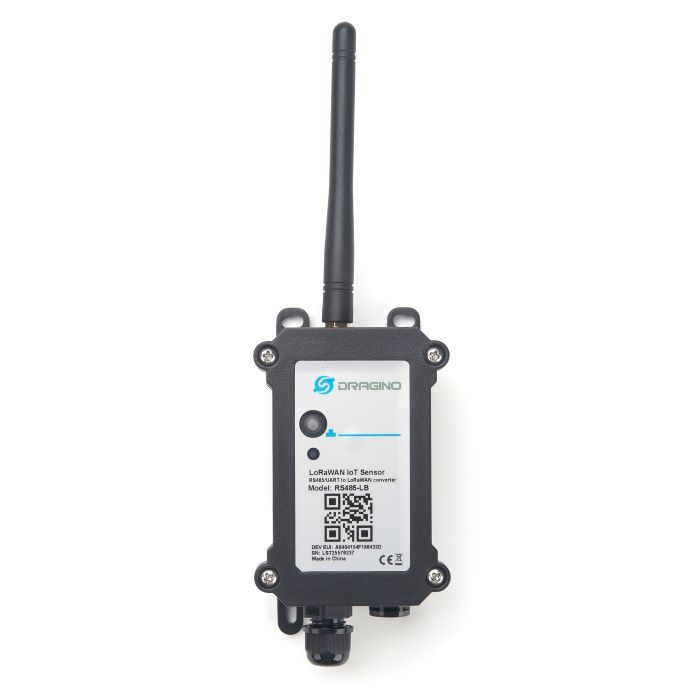

Der DRAGINO RS485-LB ist ein RS485 / UART zu LoRaWAN Konverter für Internet of Things Lösungen. Der Benutzer kann einen RS485- oder UART-Sensor an den RS485-LB-Konverter anschließen und den RS485-LB so konfigurieren, dass er regelmäßig Sensordaten liest und über das LoRaWAN-Netzwerk auf den IoT-Server hochlädt. RS485-LB kann mit RS485-Sensoren, 3.3v/5v UART-Sensoren oder Interrupt-Sensoren verbunden werden. RS485-LB bietet einen 3,3-V-Ausgang und einen 5-V-Ausgang zur Versorgung externer Sensoren. Beide Ausgangsspannungen sind steuerbar, um den Gesamtstromverbrauch des Systems zu minimieren. RS485-LB ist wasserdicht (IP67) und wird mit einer 8500mAh Li-SOCI2-Batterie betrieben und ist für den Langzeiteinsatz über mehrere Jahre ausgelegt. RS485-LB läuft mit dem Standard LoRaWAN 1.0.3 in Klasse A. Es kann eine große Übertragungsreichweite erreichen und lässt sich leicht in LoRaWAN-kompatible Gateways und IoT-Server integrieren. Für den Daten-Uplink sendet RS485-LB benutzerdefinierte Befehle an RS485-Geräte und erhält die Rückmeldung von den RS485-Geräten. RS485-LB verarbeitet diese zurückgesendeten Daten entsprechend den benutzerdefinierten Regeln, um die endgültige Nutzlast zu erhalten und auf den LoRaWAN-Server hochzuladen. Für den Daten-Downlink läuft RS485-LB in LoRaWAN Class A. Wenn es Downlink-Befehle vom LoRaWAN-Server gibt, leitet RS485-LB die Befehle vom LoRaWAN-Server an RS485-Geräte weiter. RS485-LB unterstützt die BLE-Konfiguration und drahtlose OTA-Aktualisierung, die dem Benutzer die Verwendung erleichtert. Jeder RS485-LB ist mit einer Reihe von eindeutigen Schlüsseln für die LoRaWAN-Registrierung vorgeladen, diese Schlüssel werden beim LoRaWAN-Server registriert und die Verbindung wird nach dem Einschalten automatisch hergestellt. Leistungsmerkmale: LoRaWAN 1.0.3 Klasse A Frequenzband: EU868 Ultra-niedriger Stromverbrauch Unterstützt mehrere RS485-Geräte nach flexiblen Regeln Unterstützt Modbus-Protokoll Unterstützt Interrupt Uplink Unterstützt den Anschluss eines UART-Sensors mit 3,3V oder 5V Unterstützt Bluetooth v5.1 und LoRaWAN-Fernkonfiguration Unterstützt drahtlose OTA-Update-Firmware AT-Befehle zum Ändern von Parametern Uplink in regelmäßigen Abständen Downlink zur Änderung der Konfiguration 8500mAh Li/SOCl2 Akku Anwendungen: Intelligente Gebäude und Hausautomation Logistik und Lieferkettenmanagement Intelligente Verbrauchsmessung Intelligente Landwirtschaft Intelligente Städte Intelligente Fabrik Technische Daten: Versorgungsspannung: Eingebaute Batterie, 2.5v ~ 3.6v Betriebstemperatur: -40 ~ 85°C E/A-Schnittstelle: Batterie-steuerbarer Ausgang (2,6v ~ 3,6v abhängig von der Batterie) +5v kontrollierbarer Ausgang 1 x RS485 Schnittstelle 1 x UART Schnittstelle, 3.3v oder 5v 1 x Interrupt oder digitale IN/OUT Pins 1 x I2C Schnittstelle 1 x Ein-Draht-Schnittstelle LoRa Spezifikation: Frequenzbereich, Band 1 (HF): 862 ~ 1020 Mhz Max. +22 dBm konstanter RF-Ausgang vs. RX-Empfindlichkeit: bis zu -139 dBm. Hervorragende Blocking-Immunität Akku: Nicht aufladbarer Li/SOCI2-Akku Kapazität: 8500mAh Selbstentladung: &lt1% / Jahr @ 25°C Max. Dauerstrom: 130mA Max. Ladestrom: 2A, 1 Sekunde Stromverbrauch: Schlafmodus: 5uA @ 3.3v LoRa-Sendemodus: 125mA @ 20dBm, 82mA @ 14dBm Lieferumfang: 1 x RS485-LB RS485/UART zu LoRaWAN Konverter Abmessungen und Gewicht: Größe des Geräts: 9,7 x 6,5 x 4,7 cm Gewicht des Geräts: 150g Verpackungsgröße / Stück: 14.0 x 8x 5 cm Gewicht / Stück: 180g
